心电图机得使用方法与注意事项
心电图操作规程
心电图操作规程一、引言心电图是一种无创的临床检查方法，通过记录心脏电活动的变化，可以匡助医生判断心脏功能和诊断心脏疾病。
为了保证心电图检查的准确性和安全性，制定了本操作规程。
二、设备准备1. 心电图机：确保心电图机处于正常工作状态，检查仪器是否校准准确。
2. 电极：准备好标准的心电图电极，确保电极表面清洁、无损坏。
3. 电极粘贴剂：使用适当的电极粘贴剂，确保电极与患者皮肤密切接触。
三、患者准备1. 问询患者基本信息：年龄、性别、过敏史等。
2. 患者脱衣：要求患者脱去上身衣物，确保电极与皮肤直接接触。
3. 皮肤准备：清洁患者胸部皮肤，去除汗水、油脂等，保持皮肤干燥。
四、操作步骤1. 电极粘贴：根据心电图导联的要求，在患者胸部粘贴电极。
普通情况下，使用标准的12导联心电图，电极粘贴位置包括右肩、左肩、右腹肋、左腹肋、右腹部、左腹部、右髂前上、左髂前上、右髂前下、左髂前下、右髂后上、左髂后上。
2. 电极连接：将电极线与心电图机连接，确保连接坚固。
3. 心电图记录：启动心电图机，根据机器指示进行心电图记录。
记录时间普通为10秒至3分钟不等，视患者情况而定。
4. 检查结束：记录完成后，关闭心电图机，拆除电极。
五、操作注意事项1. 操作人员应具备相关心电图操作知识和技能，了解心电图仪器的使用方法。
2. 患者应保持肃静，避免说话和活动，以免干扰心电图记录。
3. 电极粘贴应坚固，确保电极与皮肤密切接触，避免松动或者脱落。
4. 患者应配合操作，按照医生要求进行深呼吸或者屏气，以便记录到更准确的心电图数据。
5. 心电图记录过程中，操作人员应密切观察患者的状况，如有异常情况及时处理，并记录在心电图报告中。
六、心电图报告1. 心电图报告应包括患者基本信息、心电图记录时间、记录导联、心率、心律、ST段、QRS波群、T波等相关数据。
2. 报告应由专业医生进行解读，根据心电图的变化进行分析和诊断。
3. 报告应及时归档，确保患者的心电图记录得到妥善保存。
心电图使用注意及流程
导联线的位置应该正确，避免出现扭 曲或移动，以免影响心电图的准确性 。
确保心电图机正常工作
检查心电图机是否正常工作
在进行心电图检查前，应该检查心电图机是否正常工作，避免因机器故障导致 检查失败。
确保电源充足
如果使用的是电池供电，应该确保电池电量充足，以免在检查过程中因电量不 足导致记录不完整。
QRS波群
代表心室除极的电位变化，正 常时限不超过0.12秒。
T波
代表心室复极的电位变化，正 常时直立，T波方向与QRS波
群的主波方向一致。
U波
代表心室后电位，正常时限不 超过0.16秒。
异常心电图的识别与诊断
期前收缩
包括房性期前收缩、室性期前 收缩等。
心肌缺血
包括稳定型心绞痛、不稳定型 心绞痛、心肌梗死等。
窦性心律失常
包括窦性心动过速、窦性心动 过缓、窦性心律不齐等。
传导阻滞
包括窦房传导阻滞、ຫໍສະໝຸດ 室传导 阻滞、束支传导阻滞等。心肌梗死
根据心电图表现可分为ST段抬 高型心肌梗死和非ST段抬高型 心肌梗死。
结合临床病史进行综合分析
患者病史
了解患者是否有高血压、冠心 病、心肌炎等病史，以及是否 有胸闷、胸痛、心悸等症状。
观察心电图波形
密切观察心电图波形是否 正常，如有异常及时处理 。
结束记录并保存数据
结束记录
清理现场
按下心电图机上的停止按钮，结束心 电图记录。
清理心电图机及周边环境，保持整洁 。
保存数据
将心电图数据保存到指定位置，以便 后续分析和诊断。
03
心电图解读与诊断
波形识别与解读
01
02
03
04

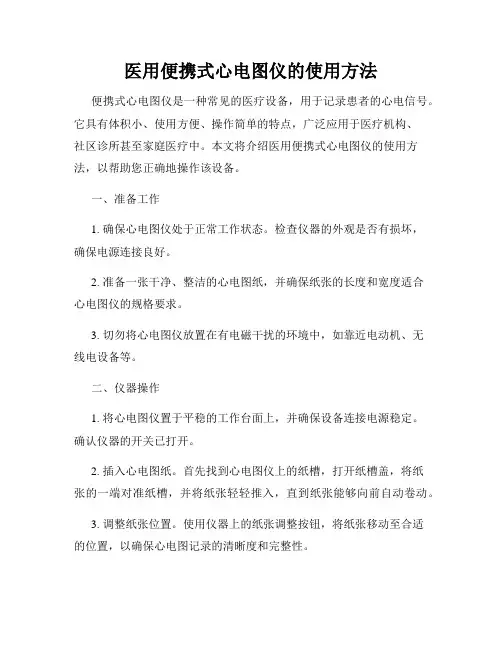

医用便携式心电图仪的使用方法
医用便携式心电图仪的使用方法便携式心电图仪是一种常见的医疗设备，用于记录患者的心电信号。
它具有体积小、使用方便、操作简单的特点，广泛应用于医疗机构、社区诊所甚至家庭医疗中。
本文将介绍医用便携式心电图仪的使用方法，以帮助您正确地操作该设备。
一、准备工作1. 确保心电图仪处于正常工作状态。
检查仪器的外观是否有损坏，确保电源连接良好。
2. 准备一张干净、整洁的心电图纸，并确保纸张的长度和宽度适合心电图仪的规格要求。
3. 切勿将心电图仪放置在有电磁干扰的环境中，如靠近电动机、无线电设备等。
二、仪器操作1. 将心电图仪置于平稳的工作台面上，并确保设备连接电源稳定。
确认仪器的开关已打开。
2. 插入心电图纸。
首先找到心电图仪上的纸槽，打开纸槽盖，将纸张的一端对准纸槽，并将纸张轻轻推入，直到纸张能够向前自动卷动。
3. 调整纸张位置。
使用仪器上的纸张调整按钮，将纸张移动至合适的位置，以确保心电图记录的清晰度和完整性。
4. 界面设置。
根据需要，选择合适的显示模式和滤波模式，以优化心电图图像的显示效果。
5. 准备患者。
让患者脱去上身的衣物，确保胸部和四肢暴露。
清洁患者的皮肤，以确保良好的导联质量。
6. 导联安装。
根据仪器的导联图示，正确安装导联电极盘，确保每个电极的贴附位置准确。
三、心电图记录1. 将导联线连接到心电图仪上的相应插孔。
根据仪器的导联图示，正确连接导联线。
2. 开始记录心电图。
确保患者处于安静和放松的状态，并按下记录按钮开始心电图记录。
记录过程中，应注意患者是否有任何异常症状，并及时记录。
3. 完成心电图记录后，按下停止按钮，停止记录过程。
将导联线从仪器上断开，并卸下患者的导联电极盘。
4. 将记录的心电图进行保存和打印。
可以选择将心电图保存至仪器内存中或使用打印功能打印出来。
打印的心电图应具备清晰的图像和合适的比例尺。
四、仪器维护1. 使用完毕后，及时关闭心电图仪的开关，并断开电源连接。
2. 定期检查仪器的电池容量，如需要更换电池请参照使用说明书进行更换。

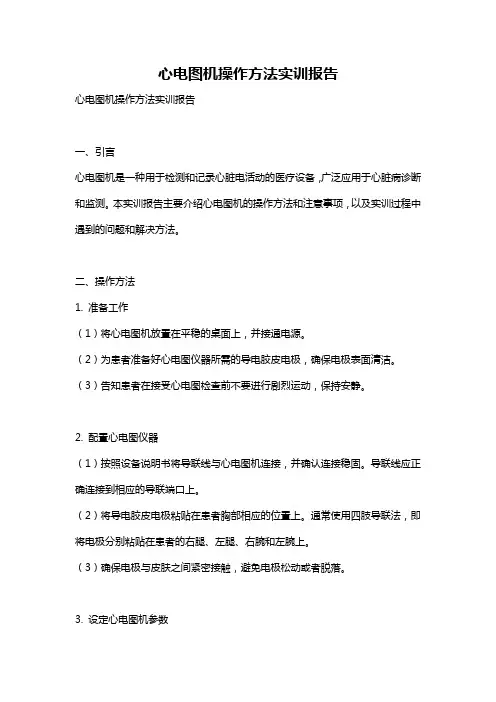

心电图机操作方法实训报告
心电图机操作方法实训报告心电图机操作方法实训报告一、引言心电图机是一种用于检测和记录心脏电活动的医疗设备，广泛应用于心脏病诊断和监测。
本实训报告主要介绍心电图机的操作方法和注意事项，以及实训过程中遇到的问题和解决方法。
二、操作方法1. 准备工作（1）将心电图机放置在平稳的桌面上，并接通电源。
（2）为患者准备好心电图仪器所需的导电胶皮电极，确保电极表面清洁。
（3）告知患者在接受心电图检查前不要进行剧烈运动，保持安静。
2. 配置心电图仪器（1）按照设备说明书将导联线与心电图机连接，并确认连接稳固。
导联线应正确连接到相应的导联端口上。
（2）将导电胶皮电极粘贴在患者胸部相应的位置上。
通常使用四肢导联法，即将电极分别粘贴在患者的右腿、左腿、右腕和左腕上。
（3）确保电极与皮肤之间紧密接触，避免电极松动或者脱落。
3. 设定心电图机参数（1）按照设备说明书进入心电图机的设置界面。
（2）选择合适的心电图记录时间，通常在10-15秒之间。
（3）选择心电图导联方式，可根据需要选择三导联、六导联或十二导联等。
（4）设置心率报警上下限，方便检测心率异常。
（5）确认参数设置无误后返回主界面。
4. 进行心电图检查（1）让患者保持安静，双脚放平，不要说话或移动。
（2）使用心电图机进行测量，确保导联线与电极连接稳固。
（3）观察心电图机屏幕，确认信号质量良好，可以进行记录。
（4）按下启动记录按钮，开始进行心电图检查。
（5）等待记录时间结束后，停止记录并保存数据。
（6）关闭心电图机和电源。
三、注意事项1. 检查前应向患者详细了解他的病史，避免因特殊情况导致检查结果不准确。
2. 检查前应检查设备是否正常工作，避免因设备问题导致检查失败。
3. 导联线和电极应清洁，确保与皮肤之间有良好的接触。
4. 患者在检查过程中应保持安静，避免剧烈运动和说话。
5. 检查记录完成后，应将结果保存，并根据需要进行分析和诊断。
四、遇到的问题和解决方法1. 导联线松动或脱落解决方法：检查导联线是否正确连接到导联端口上，并重新粘贴电极。
心电图机使用操作流程
心电图机使用操作流程（）
［操作常规］
1.按电源开关键开机，与病人连接导联线。
2.按“患者”键，设置患者信息。
3.观察屏幕波形，确认波形稳定。
4.按“开始/停止”键，自动打印波形及分析结果。
［临床保养常规］
1.每次使用完毕用软布沾清水或中性洗液清洁仪器及导联附件表面。
2.使用前检查记录纸及导线。
［使用注意事项］
1.严格按照设备的操作常规及操作手册使用该设备。
2.应保持设备良好的使用环境，环境温度18-30C＞湿度30-85%o
3.保持仪器工作环境良好的通风条件。
4.仪器运行时应使机盖、舱门保持关闭，不可随意开启。
5.操作仪器时应尽量佩戴防护手套、防护镜等防护用具。
［应急措施］
L出现导联异常时，请检查电极与患者的接触状态。
着重处理患者皮肤表面。
6.仪器运行出现任何异常报警，异常动作、状态，临床操作者应关闭主机电源:标记“故障停用”标识，并向医学装备科报修。
7.院内报修电话：**。
心电仪操作手册
心电仪操作手册心电图（Electrocardiogram，简称ECG）是一种通过记录心脏的电活动来评估心脏健康状况的检查手段。
心电仪是进行心电图检查的设备，广泛应用于临床医疗和健康管理领域。
为了帮助用户正确操作心电仪，以下是一份心电仪操作手册，旨在提供准确的操作指导。
一、准备工作1. 打开心电仪电源，确保设备正常运行。
2. 根据需要连接心电仪至电源或电池，确保设备供电充足。
3. 将心电仪与电源线或电池连接好，并确保插头牢固。
4. 检查心电仪的电极是否完好，如有破损或松动应立即更换或调整。
二、准备患者1. 进入心电图检查房间准备患者，确保环境安静舒适，以避免干扰。
2. 告知患者不要进行剧烈运动或身体活动，并解释心电图检查的目的和过程。
3. 清洁患者皮肤，去除汗水、油脂或其他物质，以提高传感器与皮肤的接触质量。
三、心电仪操作步骤1. 将心电仪的电极贴片粘贴在患者身体相应位置，如胸部和四肢。
根据需要，可以有2至12个电极进行检测，具体位置根据医生或操作手册指导。
2. 确保电极贴片与患者皮肤充分接触，且贴片之间无间隙。
保持电极贴片干燥，避免沾水。
3. 启动心电仪软件或按下相应按钮开始记录心电图。
根据指示选择合适的记录时间和导联方式。
4. 记录时间结束后，保存心电图数据，并进行分析。
根据需要，可以打印或导出记录的心电图数据以供医生分析和诊断。
四、注意事项1. 在操作心电仪过程中，应避免与其他电子设备或杂散电源接触，以免干扰心电信号。
2. 及时更换电极贴片和电池，确保设备正常运行。
3. 注意心电仪操作过程中患者的舒适度，避免长时间不必要的操作或干扰。
4. 若出现心电仪故障或异常情况，应立即停止使用并联系维修人员。
五、操作规范与安全1. 操作人员应接受专业培训并获得相关资质，确保能够正确操作心电仪。
2. 在操作过程中需遵守医疗机构的相关规定和流程，确保安全与隐私保护。
3. 心电仪的维护应定期进行，包括清洁、校准和保养，以保证设备的可靠性和准确性。
心电图操作要求及注意事项
注意事项
操作前确保患者处 于安静状态，避免 剧烈运动和情绪波 动。
确保心电图机正常 工作，检查导联线 是否完好无损。
操作过程中避免干 扰，如手机等电磁 设备。
注意患者皮肤清洁 ，保持干燥，以免 影响读数。
操作后整理
关闭仪器，断开电 源
清洁仪器表面，保 持清洁
整理导线，避免交 叉或打结
记录心电图结果， 并妥善保存
操作完成后，断开 导联线并整理心电 图机
04
心电图操作技巧
操作技巧
正确放置电极：确保电极放置在正确的位置，以获得准确的读数 保持安静：在进行心电图检查时，患者应保持安静，不要说话或移动身体 调整仪器：根据患者的体型和胸部的厚度，适当调整心电图机的灵敏度和滤波器 记录波形：密切观察心电图的波形，确保记录的波形清晰、稳定
05
心电图操作安全
安全防护措施
操作人员需经过专业培训，具备相关资质和经验。 操作前应详细了解患者病情，确保心电图操作适应症。 操作时应严格遵守操作规程，确保心电图机正常运转。 操作后应及时整理、保存相关资料，确保数据安全可靠。
安全操作规程
操作前确保仪 器正常工作， 检查电源线是 否完好无损。
单击此处添加副标题
心电图操作要求及 注意事项
汇报人：XX
目 录 CATALOG
01
心电图操作要求
02
心电图注意事项
03
心电图操作规范
04
心电图操作技巧
05
心电图操作安全
01
心电图操作要求
操作前准备
确认患者身份， 核对检查申请单
告知患者相关注 意事项，取得配 合
准备好相关设备 和器材，确保完 好无损
02
心电图使用注意及流程
心电图机管理制度1、定位放置:心电图机放在易取放的位置，并定位放置、标识明显。
2、定人保管：各抢救仪器有专人负责保管。
3、定期检查：（1）每班专人清点记录，开机检查保持性能良好呈备用状态。
（2）护士长每周检查一次。
4、定期消毒：心电图机表面每日由固定班次以250-500mg/L有效氯消毒液擦拭.5、仪器不得随意外借，经相关领导同意后方可出借。
6、定期保养：(1)固定班次日班每日清洁保养一次。
（2)保养人每周清洁保养一次并记录。
(3）设备科定期检修。
7、使用中若心电图机突然出现故障应立即检查故障出现原因,并同时通知设备科检修及通知心电图室完成心电图记录，已坏或有故障的仪器标记明显不得出现在抢救室内。
心电图适应症和禁忌症1、适应症各种心律失常、心室心房肥大、心肌梗死、心率异常、心肌缺血、电解质紊乱（对血钾不正常变化有快速直视的临床参考意义）、心衰等检查2、禁忌症心电图检查没有绝对的禁忌症心电图机的保养和日常维护一、电池的充电、容量显示及更换1。
电池充电心电图机内具有电池充电及其保护电路.每隔三个月最少应给电池充、放电一次，充电时应将机器处于备用状态.充电过程中控制面板上的充电指示灯会闪烁,充电完成后控制面板上的充电指示灯恒亮。
2.电池的容量显示使用电池供电时,开机后液晶显示屏上有一个表示电池容量的符号，其含义如下：电池的容量很充足;电池的容量已经不足，需要充电;电池的容量快消耗完，请立即充电。
3。
电池更换电池必须由维修人员进行更换。
二、仪器使用后保养1.拔出电源线和导联线时,请抓住插头部位往外拔，不要抓住电缆部分用力拉。
2。
清洁机器，擦净附件,盖上防尘罩。
3。
请将仪器放置在阴凉、干燥的环境中，移动仪器时应避免剧烈震动。
4.清洁仪器时不能将仪器浸入清洁剂中，清洁外壳时应切断仪器的供电电源。
请使用中性溶剂清洁仪器，不要使用含有酒精的清洁剂或杀菌剂。
三、导联线、电极的检查和保养1.必须定期检查导联线的完整性，其中的任一根损坏都会在心电图上引起对应导联或全部导联出现虚假波形。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3、如果发现电极变形、银皮剥落或因磨损而使 部分铜质曝露,这时就不能再继续使用该电极
五、心电图机使用的注意事项
4、心电图机更换了的新电极不要立即使用,使用 前应放在氯化钠溶液中浸泡数小时
5、导联线使用完拔除各插头时,必须用手捏住插 头拔出,不可拉着导线拽出,否则极易伤线甚至 于断线
思考题：
简答题： 请分别叙述心电图P波、PR间期、QRS波群 ST段与T波所代表的相应的心电活动。 答案：P波：心房除极，
PR间期：房室传导时间， QRS波群：心室除极
ST段及T波：心室复极的缓慢期与 快速期
心电图机的使用方法 与注意事项
一、心电图检查的指征：
1、心肌、心包疾病 2、心律失常 3、药物对心脏的影响 4、水电解质紊乱
心电图检查存在局限性
二、心电图检查的环境要求：
1、室内要保持合适的温度和湿度 2、使用交流电源的心电图机必须接可靠的地
线 3、放置心电图机的位置应使其电源线尽可能
远离诊察床和导联电缆 4、诊察床的宽度不窄于80cm
7、按动记录键置于START位置，记录纸应按25mm/s 的速度走纸。
8、连续按动定标键，在记录纸上可看到一清晰的定标 方格，其振幅为10mm。
9、完成后核对一遍有无遗漏、伪差等，并在心电图纸 上标好导联名称，受检者姓名、时间及当时有无症状。
五、心电图机使用的注意事项
1、电极每次使用完应擦净表面的导电膏或盐水, 从而尽可能地减少对电极的腐蚀
6、充电电池定期充电
六、伪差
定义：临床心电图应该忠实的记录心脏激动 时所产生于身体表面的电位差，凡不 是由于心脏激动而产生于心电图上的 改变都称为伪差。
六、伪差
原因：大多数是由于操作技术不细 致周 到所致，但也有一部分是由于客 观情况，如病人体质、病况或心 电图描记器及其导联线内的缺点 而发生。
胸前导联
--导联连接方式
导联
位置
V1 胸骨右缘4肋间隙
V2 胸骨左缘4肋间隙
V3 V2与V4的中点
V4
左锁骨中线与5肋间隙交 点
V5 V4水平与腋前线交点 V6 V4水平与腋中线交点
特殊情况下需加做的导联：
V7左腋后线与V4-V6同一水平 V8左肩胛线与V4-V6同一水平 V9 后正中线V4-V6同一水平 V3R V3导联的对应部位 V4R V4导联的对应部位 V5R V5导联的对应部位 V7-V9主要反映了左室后壁的情况， V3R-V5R主要反映了右室的情况。
思考题：
填空题： 1、心电图是电压随时间变化的曲线。 2、肢体导联是反应心脏额面的情况。 3、心电图通常采用25mm/s纸速记录, 横坐
标，1小格0.04秒。
4、P波时间一般小于0.11秒。
思考题：
判断题： 1、心电图是电流随时间变化的曲线。 2、动作电位0期是细胞内钾离子快速向细胞
外转移而形成的。 3、T波的振幅一般不应低于同导联R波的1/10。
A、黄色 B、黑色 C、红色 D、绿色 4、心电图上纵坐标为电压，每小格代表
A、0.1mm B、1mv C、1s D、0.1mv
思考题：
选择题： 5、哺乳动物和人类，心室肌细胞的静息电位
约为 A、-90mv B、-60mv C、-70mv D、20mv 6、心肌细胞处于静息状态时细胞内主要的阳
离子是 A、钾离子 B、钠离子 C、钙离子 D、带正电荷的蛋白质
避免方法：规范心电图机的操作。
思考题：
名词解释： 1、心电向量环：心脏从除极开始到结束，按
照时间的先后顺序将这些向 量尖端在空间构成的图形轨 迹连接起来。
思考题：
名词解释： 2、动作电位：当心肌细胞一端的细胞膜受到 一定
程度的刺激时，其对钾、钠、氯、 钙等离子的通透性发生改变，引起 细胞膜内、外正、负离子的流动， 使细胞膜内外正、负离子的分布发 生逆转，受刺激部位 的细胞膜出现 除极化，使膜外侧具负电荷而膜内 侧具正电荷，即产生动作电位。
四、心电图机的分类
（一）按机器功能分类：图形描记普通式和图形 描记与分析诊断功能
（二）按记录器的分类：热敏式或点阵式打印机。 （三）按供电方式分类：可分为直流式、交流式
和交、直两用式心电图机。 （四）按一次可记录的信号导数来分为单导及多
导式（如三导、六导、十二导）。
使用方法:
1、分别插上接地线、电源线及导联线，连上人体安装 好电极。
5、检查心电图机的用纸
三、心电图检查的准备工作：
6、电极安装：应该用导电糊涂抹放置电极处的皮肤。
心电图电极的安放
肢导联
右手安放红色电极
左手安放黄色电极
脚安放黑色和绿色电极
胸前导联（precordial leads）
前
锁 腋腋
正 中骨 中Fra bibliotek前中线
线 线线
V1
V2
V3 V4 V5 V6
包括V1、V2、V3、V4、V5、V6导联
三、心电图检查的准备工作：
1、事先做好解释工作，消除紧张心理 2、检查前不能饱饮、饱食、吃冷饮、抽烟或
喝咖啡，检查前休息20分钟，解开上衣， 取仰卧位，放松肢体，保持平静呼吸。 切勿讲话或移动体位 3、准备好病人的皮肤
三、心电图检查的准备工作：
4、询问患者过去是否做过心电图及目前是否 服用可能影响心电图结果的药物
2、使用交流电源时，交流电开关置于“ON”, 3、打开电源开关，交流指示器LINE发亮，导联显示器
置于TEST，走纸速度置于25，增益选择置于1，记 录键置于STOP。 4、调节基线控制改变描笔位置，使之停在记录纸中央 附近。 5、再把记录键置于CHECK
使用方法:
6、用一定节律按动定标键，记录笔应随定标键的按动 而做相应的摆动。
思考题：
选择题： 1、PR间期正常为（）秒。
A、0.12-0.20 B、＜0.11 C、0.32-0.44 D、0.02-0.04 2、胸前导联V4的放置的位置为 A、胸骨左缘第4肋间 B、腋前线第5肋间 C、锁骨中线第4肋间 D、锁骨中线第5肋间
思考题：
选择题： 3、心电图检查时右手放置导联的颜色为
