301医院 PCR实验室建设说明
pcr临床实验室施工
pcr临床实验室施工PCR（聚合酶链反应）技术在现代医学研究和临床诊断中扮演着非常重要的角色。
为了保证PCR实验的准确性和有效性，需要建立专门的实验室来进行实验操作。
本文将重点讨论PCR临床实验室的施工要点和注意事项。
一、实验室选址选择合适的实验室选址是PCR临床实验室建设的首要任务。
实验室应位于相对独立的区域，远离生活区，以避免实验操作对周围环境和人员带来的风险。
另外，实验室选址还应考虑到交通便利、防护设施和供水排水等基础设施的情况。
二、实验室布局PCR临床实验室的布局需要合理规划，以确保实验操作的顺利进行。
一般来说，实验室分为样品处理区、核酸提取区、反应混合区、PCR仪使用区和数据分析区等功能区域。
各个区域之间应合理划分，避免交叉感染和污染。
1. 样品处理区：用于样品的接收、采集、处理和保存。
该区域应设有专门的消毒台和实验台，确保样品的无菌和无污染。
2. 核酸提取区：用于核酸的提取和纯化。
需设置必要的生物安全柜、超净台等设备，以避免外界的污染和干扰。
3. 反应混合区：用于PCR反应液的配制和混合。
该区域应设有净化台和准确的量取仪器，避免交叉污染和误差。
4. PCR仪使用区：用于PCR反应的进行和监测。
应确保PCR仪的稳定和准确性，避免温度和时间的误差。
5. 数据分析区：用于PCR实验结果的分析和解读。
该区域应配置计算机和数据软件，以方便数据的存储和分析。
三、实验室设施和设备PCR临床实验室需要配置一系列的设施和设备，以满足实验操作的需求。
其中包括：1. 生物安全柜：用于样品处理和核酸提取，确保实验操作的无菌和无污染。
2. 超净台：用于核酸提取和PCR反应液的配制，避免实验操作的外界干扰和污染。
3. PCR仪和热循环仪：用于PCR反应的进行和控制，确保反应的准确性和稳定性。
4. 电泳仪和凝胶成像系统：用于PCR产品的检测和分析，判断PCR实验结果的阳性和阴性。
5. 计算机和数据软件：用于PCR数据的存储、分析和解读，提高实验结果的可靠性和准确性。
pcr实验室建设要求
pcr实验室建设要求
PCR实验室，又称为临床基因扩增实验室，是专门用来检验艾滋病、乙型肝炎、禽疫病等病毒感染性疾病的实验室。
在建设上，需要遵循以下规范：
1. 实验室布局应合理、紧凑，符合实际使用需求。
为避免交叉污染，各区域之间应相互独立。
此外，根据《临床基因扩增检验实验室基本设置标准》的要求，PCR实验室一般由试剂储备区、标本制备区、扩增区、扩增分析区4个区域组成。
2. 实验室设备的选择十分关键，应优先考虑高品质、高可靠性的品牌和型号，且满足实际使用需求。
3. 考虑到实验室的安全性，建筑结构应稳固，能够承受可能的振动和冲击。
同时，材料选择上，应使用不燃或难燃的材料，并符合相应的防火和防爆要求。
4. 对于实验室的装修，耐腐蚀、易清洁的材料如瓷砖、玻璃等更为合适。
5. 除了上述要素，还需要考虑到环境安全，例如通过独立区域设计和压差控制等方式来保证实验室的安全独立性。
综上所述，PCR实验室的建设不仅需要考虑功能性和实用性，还需兼顾安全和舒适性。
在实际建设过程中，还需要根据具体需求和规范进行细致的规划和设计。

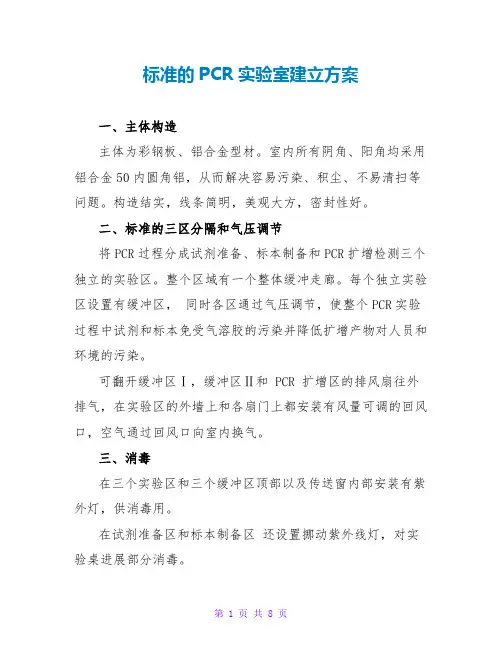

标准的PCR实验室建设方案
标准的PCR实验室建立方案一、主体构造主体为彩钢板、铝合金型材。
室内所有阴角、阳角均采用铝合金50内圆角铝，从而解决容易污染、积尘、不易清扫等问题。
构造结实，线条简明，美观大方，密封性好。
二、标准的三区分隔和气压调节将PCR过程分成试剂准备、标本制备和PCR扩增检测三个独立的实验区。
整个区域有一个整体缓冲走廊。
每个独立实验区设置有缓冲区，同时各区通过气压调节，使整个PCR实验过程中试剂和标本免受气溶胶的污染并降低扩增产物对人员和环境的污染。
可翻开缓冲区Ⅰ，缓冲区Ⅱ和 PCR 扩增区的排风扇往外排气，在实验区的外墙上和各扇门上都安装有风量可调的回风口，空气通过回风口向室内换气。
三、消毒在三个实验区和三个缓冲区顶部以及传送窗内部安装有紫外灯，供消毒用。
在试剂准备区和标本制备区还设置挪动紫外线灯，对实验桌进展部分消毒。
四、机械连锁不锈钢传递窗试剂和标本通过机械连锁不锈钢〔不建议使用电子连锁方式〕传递窗传递，保证试剂和标本在传递过程中不受污染〔人物分流〕。
五、地面地面建议使用PVC卷材地面或自流坪地面，整体性好。
便于进展清扫，耐腐蚀。
没有条件的也可采用水磨石地面，或大块的瓷砖〔至少800mm×800mm〕接缝需要小于2mm。
六、照明灯具要选用净化灯具，能到达便于清洗、不积尘的特点。
在建立的过程中应注意：〔1〕标准的安装流程和全面的效劳流程。
〔2〕严格按照标准科学设计的安装流程。
〔3〕安装前需要确定以下安装条件，如：电电压，电进线位置，网络线进线位置，进水水压，最小安装空间，地面平整度，通风孔、进水管和下水管的位置等，理想状态的空间尺寸和通风口尺寸。
简介：介绍了什么叫做基因扩增实验室以及基因扩增实验室是如何保证实验结果的平安性和可靠性的。
并从平面布置、通风空调系统设计、污染的预防与控制几个方面讨论了基因扩增实验室设计的主要特点和应注意的问题。
关键字：基因扩增基因扩增实验室相关站中站：干净实验室/生物实验室1 概述临床基因扩增实验又称PCR实验，是专门用来检验艾滋病、乙型肝炎、禽疫病等病毒感染性疾病的一种检测手段。

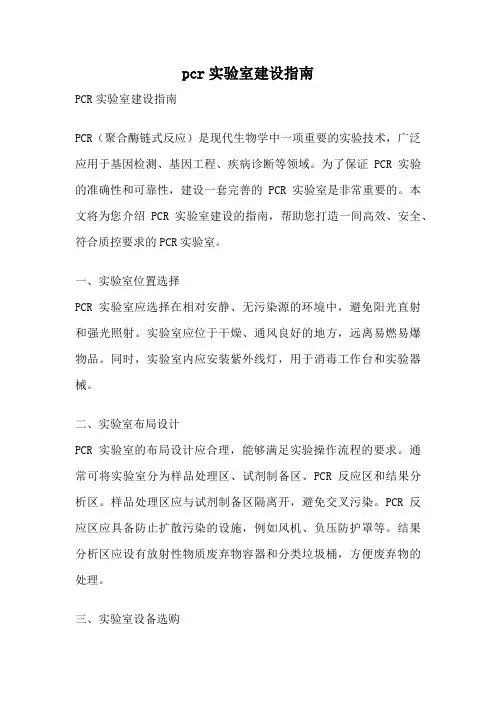

pcr实验室建设指南
pcr实验室建设指南PCR实验室建设指南PCR（聚合酶链式反应）是现代生物学中一项重要的实验技术，广泛应用于基因检测、基因工程、疾病诊断等领域。
为了保证PCR实验的准确性和可靠性，建设一套完善的PCR实验室是非常重要的。
本文将为您介绍PCR实验室建设的指南，帮助您打造一间高效、安全、符合质控要求的PCR实验室。
一、实验室位置选择PCR实验室应选择在相对安静、无污染源的环境中，避免阳光直射和强光照射。
实验室应位于干燥、通风良好的地方，远离易燃易爆物品。
同时，实验室内应安装紫外线灯，用于消毒工作台和实验器械。
二、实验室布局设计PCR实验室的布局设计应合理，能够满足实验操作流程的要求。
通常可将实验室分为样品处理区、试剂制备区、PCR反应区和结果分析区。
样品处理区应与试剂制备区隔离开，避免交叉污染。
PCR反应区应具备防止扩散污染的设施，例如风机、负压防护罩等。
结果分析区应设有放射性物质废弃物容器和分类垃圾桶，方便废弃物的处理。
三、实验室设备选购PCR实验室的设备选购应根据实验需求和经费预算进行。
常见的PCR 实验室设备包括：PCR仪、离心机、电泳仪、超净工作台等。
在选购设备时，应选择质量可靠、性能稳定的品牌，确保实验结果的准确性。
四、实验室试剂准备PCR实验所需的试剂应按照实验需求准备充足，并储存在干燥、阴凉的地方。
试剂的配制应严格按照配方比例进行，避免误差。
同时，试剂的标签应清晰明了，包括试剂名称、配制日期、有效期等信息。
五、实验操作规范PCR实验操作应遵循一定的规范和标准操作程序，以确保实验结果的准确性和可重复性。
实验操作时，要注意手部卫生，穿戴实验服、手套和口罩，避免引入外源性污染。
同时，实验器械应进行彻底的消毒和清洁，避免交叉污染。
六、实验室质控PCR实验室建设过程中，质控是非常重要的环节。
实验室应建立完善的质量管理体系，包括试剂质量控制、实验操作规范、实验记录和结果分析等方面。
实验过程中要进行质量控制样品的并行实验，以验证实验结果的准确性。

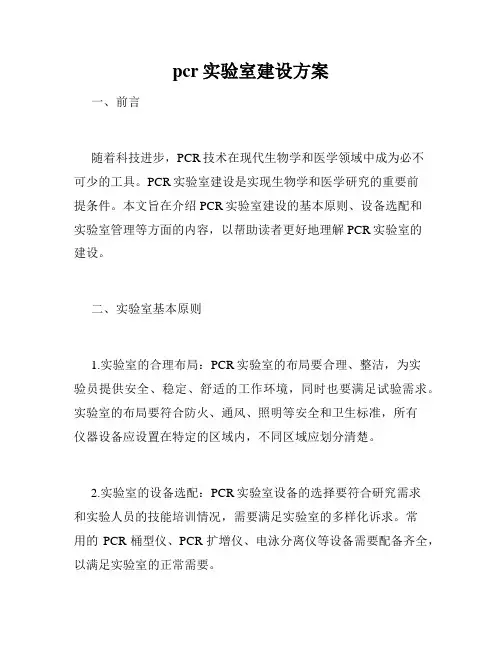

pcr实验室建设方案
pcr实验室建设方案一、前言随着科技进步，PCR技术在现代生物学和医学领域中成为必不可少的工具。
PCR实验室建设是实现生物学和医学研究的重要前提条件。
本文旨在介绍PCR实验室建设的基本原则、设备选配和实验室管理等方面的内容，以帮助读者更好地理解PCR实验室的建设。
二、实验室基本原则1.实验室的合理布局：PCR实验室的布局要合理、整洁，为实验员提供安全、稳定、舒适的工作环境，同时也要满足试验需求。
实验室的布局要符合防火、通风、照明等安全和卫生标准，所有仪器设备应设置在特定的区域内，不同区域应划分清楚。
2.实验室的设备选配：PCR实验室设备的选择要符合研究需求和实验人员的技能培训情况，需要满足实验室的多样化诉求。
常用的PCR桶型仪、PCR扩增仪、电泳分离仪等设备需要配备齐全，以满足实验室的正常需要。
3.实验室的管理：实验室管理是PCR实验室建设的重中之重。
要建立详尽的实验室管理制度，包括使用管理、记录管理和信息安全等方面，实验室管理要在严格的控制下进行，同时实验室管理人员还需要为实验室的规范运营起到关键作用。
三、实验室设备选配1. PCR桶型仪PCR桶型仪是PCR实验中常用的设备，其他一些PCR设备都是依赖于它的。
在选购PCR桶型仪时，需要匹配与实验人员的知识和经验，并充分考虑实验室的预算。
2. PCR扩增仪PCR扩增仪是PCR实验中必不可少的一种设备，它是进行PCR反应的主要操作平台，通常具有节省反应体积、更快的反应速度、更高的精度和更高的灵敏度等各种优点。
3. 电泳分离仪电泳分离仪主要用于PCR产物的大小检测和纯化，是PCR实验中比较常用的一种分离仪器。
选购时应重点关注水平和垂直电泳两方面的性能指标，以符合实验室的需要。
四、实验室管理1.使用管理PCR实验室使用管理的重点在于实验员的安全和实验室的准确性。
实验过程中需保证实验室的清洁度、控制交叉污染和灭菌消毒等方面。
2.记录管理PCR实验室需要建立系统的记录管理制度，包括实验操作记录、实验数据记录、实验结果记录等各种方面的内容。

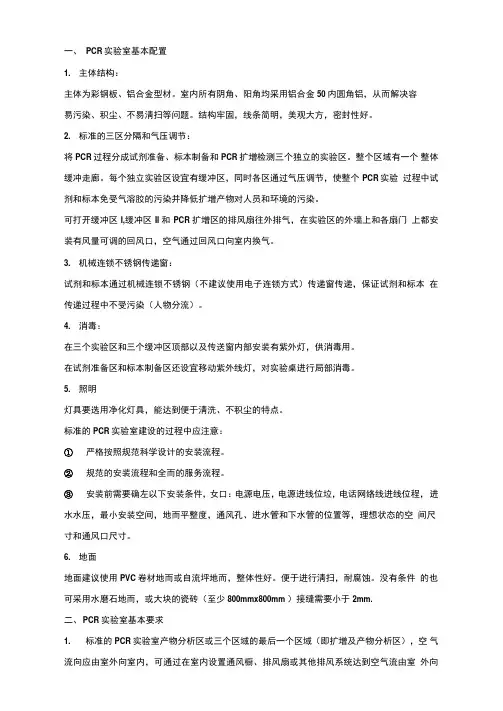

PCR实验室的基本配置及要求
一、PCR实验室基本配置1. 主体结构：主体为彩钢板、铝合金型材。
室内所有阴角、阳角均采用铝合金50内圆角铝，从而解决容易污染、积尘、不易淸扫等问题。
结构牢固，线条简明，美观大方，密封性好。
2. 标准的三区分隔和气压调节：将PCR过程分成试剂准备、标本制备和PCR扩增检测三个独立的实验区。
整个区域有一个整体缓冲走廊。
每个独立实验区设宜有缓冲区，同时各区通过气压调节，使整个PCR实验过程中试剂和标本免受气溶胶的污染并降低扩增产物对人员和环境的污染。
可打开缓冲区I,缓冲区II和PCR扩增区的排风扇往外排气，在实验区的外墙上和各扇门上都安装有风量可调的回风口，空气通过回风口向室内换气。
3. 机械连锁不锈钢传递窗：试剂和标本通过机械连锁不锈钢（不建议使用电子连锁方式）传递窗传递，保证试剂和标本在传递过程中不受污染（人物分流）。
4. 消毒：在三个实验区和三个缓冲区顶部以及传送窗内部安装有紫外灯，供消毒用。
在试剂准备区和标本制备区还设宜移动紫外线灯，对实验桌进行局部消毒。
5. 照明灯具要选用净化灯具，能达到便于淸洗、不积尘的特点。
标准的PCR实验室建设的过程中应注意：①严格按照规范科学设计的安装流程。
②规范的安装流程和全而的服务流程。
③安装前需要确左以下安装条件，女口：电源电压，电源进线位垃，电话网络线进线位程，进水水压，最小安装空间，地而平整度，通风孔、进水管和下水管的位置等，理想状态的空间尺寸和通风口尺寸。
6. 地面地面建议使用PVC卷材地而或自流坪地而，整体性好。
便于进行淸扫，耐腐蚀。
没有条件的也可采用水磨石地而，或大块的瓷砖（至少800mmx800mm ）接缝需要小于2mm.二、PCR实验室基本要求1. 标准的PCR实验室产物分析区或三个区域的最后一个区域（即扩增及产物分析区），空气流向应由室外向室内，可通过在室内设置通风橱、排风扇或其他排风系统达到空气流由室外向室内流动的要求。
2. PCR实验室依据所使用的方法可分为试剂准备、标本制备、扩增、产物分析等三或四个区域。
医院PCR实验室区域设置与院感管理规范
XXXX医院PCR实验室区域设置与院感管理规范一、区域设置二、院感管理三、终末消毒一、区域设置（试剂储存和准备区、标本制备区、扩增区、扩增产物分析区）1.PCR实验室需要具备无污染，所以需要尽量避免与其他普通实验套叠或者有通道上的交叉。
一般情况下PCR实验室的区域是这样来设置的。
2.PCR实验室设置的区域一般有：试剂储存和准备区、标本制备区、扩增区、扩增产物分析区。
这4个区域在物理空间上必须完全独立，各区域无论是空间上还是在使用中，应当始终处于完全的分割状态，不能有空气的直接相通。
3.根据使用仪器的功能，区域可以适当合并，每个区域间设置传递窗，要求一侧打开时另一侧无法打开。
4.四个区域应设置独立的缓冲间，应设置可以通到四个操作区域的PCR走廊，在进入各区域前，应设置更衣间，每个区域的衣服可用不同颜色进行区分，在清洁区应设置洗澡间、卫生间、值班室。
二、院感管理（注意事项）对于PCR实验室来说，区域设置很重要，院感管理也不能拉下。
在院感管理中，PCR实验室使用的时候，应该注意：1.进入各工作区域应当按照单一方向进行，即试剂储存和准备区→标本制备区→扩增区→扩增产物分析区。
2.各区域的设备、清洁用具标记明确，不得混用。
3.各区域的衣服用不同颜色标记，离开各区域时不得将工作服带出。
4.试验台用移动式紫外线灯消毒，高度60-90cm。
扩增区延长照射时间，同时各区域还需安装悬挂式紫外线灯管。
5.各试验区尽量避免不必要的走动和进出，减少交叉感染风险。
6.扩增产物分析区可能会用到某些可致基因突变和有毒物质，应特别注意实验人员的安全防护。
7.试剂储存和准备区域对压力没有明确要求，储存试剂和用于标本制作的消耗品等材料应当直接运送至该区，不得经过其他区域。
8.试剂盒中的阳性对照品及质控品不应当保存在该区，应保存在标本处理区。
三、终末消毒（实验室环境分区清洁）此外，我们要强调一下PCR实验室的终末消毒，终末消毒涉及到医务人员的人身安全，这就需要我们做好PCR实验室的清洁工作工作。
PCR实验室规化设计说明
PCR实验室规化设计说明第一篇：PCR实验室规化设计说明P C R 检测实验室建设设计说明DNA检测室是一种特殊实验室，它不仅采用了获得诺贝尔奖的实时荧光定量PCR技术，尤其是对设计建造过程中的室内空气污染控制和操作流程过程中的交叉污染控制有着及其特殊和非常严格的要求；本设计专为刑侦技术DNA检测实验区室内空气污染控制环境建设提出了整体解决方案。
此方案在为华北、东北、西北地区十余个地市级公安局设计中多次得到公安部二所数名领导、专家的支持和指导，并在与各局刑侦技术主管领导、法医和我公司专业技术人员等三方共同研究讨论过程中不断达到理念清晰、布局合理、设计规范、设置完善，即符合实际使用需求，又符合公安部系统刑侦技术DNA检测实验室验收及国家实验室认可、卫生部临床检验中心验收的硬件标准；由于各地客观条件有所不同，须在此整体解决方案的基本框架和原则内因地制宜。
参照标准：《法庭科学DNA实验室检验规范》公安部GA/T 383-2002 《法庭科学DNA实验室规范》公安部GA/T 382-2002 《临床基因扩增检验实验室工作规范》卫医发[2002]8号文《临床基因扩增检验实验室管理暂行办法》卫医发[2002]10号文《临床基因扩增检验实验室设置标准》卫医发[2002]10号文附件《基因检验实验室技术要求》国家质监检验总局SN/T 1193-2003 《洁净室及相关受控环境-生物污染控制》国际标准ISO 14698 《洁净厂房设计规范》国家标准 GB 50073-2001 《洁净室施工及验收规范》建设部 JGJ 71-90 《室内空气质量标准》国家标准GB/T 1883-2002 《实验室生物安全通用要求》国家标准GB 19489-2004 《生物安全实验室建筑技术规范》国家标准GB 50346-2004 《病原微生物实验室生物安全管理条例》卫生部（2004-11-12）《低压电气施工及检收规范》国家标准GB 50254-96 《通风与空调工程施工质量验收规范》国家标准GB50043-2002 设计参数：洁净度——CLASS 7（主实验室）CLASS 8.3（辅助间）换气次数——15h-1～25h-1（7级）8h-1～10h-1（8.3级）温度——20℃～22℃（冬季）24℃～26℃（夏季）湿度——30%～50%RH（冬季）50%～70%RH（夏季）照度——≥250Lux（操作区）≥150Lux（辅助区）噪音——≤60dB（A）压差——≤-5 Pa（负压间）≥ +5 Pa（正压间）格局规划：实验室高度为2.6-3米，各功能间将根据其不可逆工艺流程、实际用途、设备摆放及人性化等因素通盘布局划分；功能区分为：一、普通实验区——法医物证常规检验室、法医物证存储室、受案室、检材室、骨骼提取实验室、数据比对分析室、紧急淋浴洗眼间、洁具间、洗衣间、测序仪专用UPS机房；二、特殊实验区 / 污染控制区——更鞋 / 缓冲走廊、更衣 / 缓冲间、现场物证DNA提取间（30-50㎡）、嫌犯血样DNA提取间(15-30㎡）、试剂混配间(15-30㎡）、PCR扩增间(15-30㎡）、扩增产物测序间(15-30㎡）；三、污染控制区基本格局方案1、各功能间相互串通，即用套间方式进行人流/物流，此案应严禁采用，首先从房间格局上避免交叉污染；方案2、设置独立缓冲间为最佳（尤其是DNA提取间、PCR扩增间、试剂混配间），且人流/物流分道，流程相临间应设置物流传递窗。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
301中国人民解放军总院临床药学
实验室工程装饰设计施工说明
一、工程概况
本工程为301中国人民解放军总院临床药学实验室改造工程,本工程位于门诊大楼后侧1层,本工程包括:上部PCR净化区、下侧试剂存储准备区全面改造。
及相邻辅房装饰、通风改造,具体施工范围参见装饰图纸。
净化区墙板采用50厚岩棉夹芯彩钢板围护结构,配以净化铝合金附;顶板为50厚单面玻镁手工彩钢板吊顶底标高2.5米;地面为2mn厚PVC地板。
辅房吊顶为600×600矿棉板吊顶,墙体做粉刷处理。
二、设计依据
1、《医疔机枘临床基因扩增检验实验室管理办法》(2010修订)
2、《洁净室施工及验收规范》(GB5059591-2010)
3、《洁净厂房设计规范》(GB50073-2013)
4、《生物安全实验室建筑技术规范》(GB50346-2011)
5、甲方提供的相关图纸及甲乙方双方所签订的合同
三、施工材料要求
1、对工程所用的各种材料、设备、配件要根据设计及用料表进行反复核对、检查,对不符合要求的材料、设备、配件要及时更换，杜绝不耐用及质量达不到技术要求的材料、设备及配件用到工程中去
2、各种材料进厂后,要按照其不同的规格及使用顺序分别存放。
材料存放地要避免妨碍工程的顺利施工。
要注意防濑、防损、防盗。
四、墙内装饰,吊顶,竖板
1、放样前应复核土建结构的实际尺寸，并对照图纸检查与图纸不符合的地方,以便作出相应的调整。
要求没单间的尺寸偏差单面墙长度小于5米的不应大于5‰,单面墙长度大于5m的不应大于3%。
2、地槽铝底座处须紧贴地面,与放样线尺寸不大于3m。
如因地面不平而造成地槽铝不能紧贴地面时,应在地槽铝下加垫片处理。
地槽铝每隔800-1000mm.用钢钉或用射钉枪进行固定。
确保地槽铝纵横对接处达到90度,以保证两块立板的互相垂直,并进而保证圆弧线安装紧密
3、墙板的安装要求平整、严密,板与板之间的连接缝隙控侧在
3mm之内,并保证每单间房的墙板缝隙各板之间一致，墙板上下一致。
墙角垂直交接,墙板的垂直偏差不大于2‰。
每一面墙的墙板立完后,应将全部墙板进行拉线校正,保证每块墙板的高度一致在安装好垂直交接的墙板后,应及时地用圆弧底座将垂直交接的墙板固定好。
圆弧线底座每隔250-300m)用自攻螺丝进行固定。
4、顶板安装应在墙板主体基本完成后进行。
顶板与墙板的连接
要平整、严密,加载符合后,应保持平整。
如顶板的跨度较大,则应用吊筋加固。
顶板吊直径为8-10m.吊)的安装应根据现场的实际,灵活安装。
如现场实际不允许使用吊筋,吊挂加固也可用8-10号多股铁丝代替。
五、窗、门铝合金的安装
1、门、窗所采用的密封胶条均采用优质胶条。
不得使用老化无弹性、易折断的劣质胶条密封用胶采用硅玻璃脉及优质密封胶。
2、成品钢制净化密闭门到达现场后,需确认外观完整度、门体严密性后,放置于指定区城安装前确认核实门体开启方向,依据设定编号顺次安装。
3、在墙板、顶板安装完毕后,应在开孔安装风口、灯具的同时,安装R50圆弧线。
圆弧线的两边应紧贴墙板和顶板。
两条圆弧线之间应连接紧密,不得留有缝隙,各处阴角均用三维角过渡,各处阳角均用R50圆角过渡;地面圆弧线的门缝用大的,实验室区城上下有地圆线。
4、所用开孔位置应考虑开孔是否适应生产的需要,风口、灯具距离是否保持对称美观。
5、用专用工具在放样位量开孔，开孔放置上下偏差。
所有正、长方形的开孔均用铝型材收边。
收边的型材角均为45度。
6、风口、灯具安装时,应保持四周平整,结合严密。
各类管道、线管进入洁净区域,其密封处理严密可靠。
7、在揭掉彩钢板保护膜前,应对房间进行清扫,除尘。
待除尘完毕后,开始揭掉保护膜。
清理撕下的薄膜及一切多余物,再次进行严格的清扫和擦洗。
8、彩钢板安装完成后,应进行打胶密封工作,打胶前应对需嵌填位的表面和间槽,进行严格清理,除去杂质、油污确保粘贴密实。
打胶先打顶板上部,待上部拼缝完成后,再进行下部及墙板与各角的打胶。
六、地面
1、本工程净化区地面为2mm厚PVC地板。
2、维护和保养:严禁带钉的鞋子在地面上行走;严禁硬物,硬件在地面上刻划;
七、其他
1本工程均以毫米(mm)计算单位
2、本工程所用材料,规格,质量,施工要求及验收标准均应符合国家有关施工及设计标准
3、图中未尽事宜请参照国家现行施工安装验收规范执行。
附：工程图纸。
