结构预留孔洞封堵技术措施

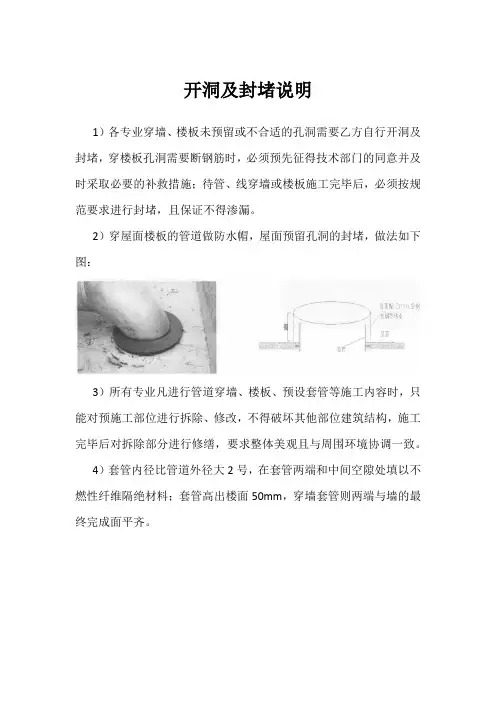

开洞及封堵说明
开洞及封堵说明
1）各专业穿墙、楼板未预留或不合适的孔洞需要乙方自行开洞及封堵，穿楼板孔洞需要断钢筋时，必须预先征得技术部门的同意并及时采取必要的补救措施；待管、线穿墙或楼板施工完毕后，必须按规范要求进行封堵，且保证不得渗漏。
2）穿屋面楼板的管道做防水帽，屋面预留孔洞的封堵，做法如下图：
3）所有专业凡进行管道穿墙、楼板、预设套管等施工内容时，只能对预施工部位进行拆除、修改，不得破坏其他部位建筑结构，施工完毕后对拆除部分进行修缮，要求整体美观且与周围环境协调一致。
4）套管内径比管道外径大2号，在套管两端和中间空隙处填以不燃性纤维隔绝材料；套管高出楼面50mm，穿墙套管则两端与墙的最终完成面平齐。
预留洞、螺杆洞封堵施工方案
工字钢预留洞封堵方案1、清理悬挑架及连墙件洞口杂物，清理完毕后用吹风机吹干净洒水湿润。
2、悬挑槽钢洞清理干净后，洞口周边进行錾毛处理。
3、錾毛后、清理干净在施工前1小时进行洒水，使槽钢洞口周边保持湿润，施工时若水分不足再进行少量的洒水湿润，以便施工。
4、将外墙内侧用模板与原结构墙柱面严密，使用比原结构高一级别的微膨胀细石混凝土边浇灌边捣实，在砌体位置，内侧采用水泥砖封堵一半，外侧再用微膨胀细石混凝土封堵密实。
5、待混凝土有一定强度后，拆除模板，对上口塌陷或下凹的混凝土，进行再次封堵，待再次封堵的混凝土有一定强度后再用掺10%防水剂的1︰3水泥砂浆进行抹压与原外墙抹灰面平齐。
6、对悬挑槽钢洞口或者连墙件洞口，在做保温系统封堵前，必须检查周边是否有松散或被拆除槽钢、连墙件撬动离壳现象，检查合格后方可进行封堵，严格按规范要求分层抹压密实，抹抗裂砂浆时，需铺设耐碱网格布，网格布搭接必须满足规范要求。
7、装饰饰面部分也是一项重要环节，须待保温系统干燥后，才能批腻子，在涂刷外墙涂料时底层必须干燥，避免外墙有色差现象。
8、槽钢及连墙件预留洞口封堵前必须进行隐蔽验收。
9、封堵完成后，组织专项验收，不得出现渗漏现象。
螺杆洞封堵施工方案1、外墙螺杆洞外侧封堵外墙抹灰施工前、脚手架拆除前先用手持冲击锤将外墙体外侧螺杆洞内的塑料管打掉，将其凿成不小于50mm深，直径不小于30mm 的喇叭形，压入专用的混凝土外墙螺杆洞封堵堵头，在已封堵完成的螺杆洞内侧打入发泡剂，必须打入饱满，防止以后漏水，分两次填塞，填塞完成，待聚氨酯发泡剂硬化，达到强度后，将多余的发泡剂用手压入孔洞内，严禁用小刀等工具将发泡剂割除。
外墙外侧用水冲洗湿润后用1:2干硬性水泥喂入灌满（严禁空孔），分两次填塞。
外侧砂浆封堵与墙面齐平，最后采用JS防水涂料刷1mm厚，涂刷成圆饼状。
2、外墙螺杆洞内侧封堵内侧待发泡剂硬化后开始封堵，采用1：2干硬性水泥砂浆封堵。
楼板预留洞口封堵工程施工方案
目录一、工程概况 (1)1.1工程概况 (1)1.2方案概况 (1)二、编制依据 (1)2.1相关规范 (1)2.2、图纸 (1)2.3、施工组织设计 (1)三、施工准备及组织管理机构 (1)3.1、机具及材料准备： (1)3.2、项目组织机构图： (1)3.3、项目经理岗位职责 (2)3.4、现场施工负责人岗位职责 (2)3.5、技术人员岗位职责 (2)3.6、施工现场组长岗位职责 (3)3.7、质量、安全巡视员职责 (3)四、施工工艺及要点 (3)4.1、普通洞口封堵施工工艺 (3)4.2、管道洞口封堵施工工艺 (4)五、验收程序 (4)5.1、班组自检 (4)5.2、质量小组检查复检 (4)5.3、监理验收 (4)六、质量保证措施 (4)七、安全文明施工要求 (5)楼板洞口封堵专项施工方案一、工程概况1.1工程概况花果园彭家湾危旧房、棚户区改造项目办公一号楼总建筑面积为84875.08㎡。
背面顺山势而建,功能包括：艺术、展览、办公、休闲、贵宾住宿等,建筑总高度近132m,地上11层,首层层高15m,标准层层高6.5~9m。
±0.000标高相当于绝对标高1104.00m。
建筑主体共有11层,呈长方形北东-南西向摆置,整体长198.00m,宽54.00m。
1.2方案概况办公一号楼主体结构已封顶,为保证精装修正常施工,需对原一结构预留洞口进行封堵,洞口包括放线孔、泵管洞口、管道洞口等施工过程中预留孔洞。
为保证封堵质量,特编制此方案。
二、编制依据2.1相关规范《混凝土结构工程施工质量验收规范》〔GB50204-2002《建筑工程施工质量验收统一标准》〔GB50300-2001《建筑结构可靠度设计统一标准》〔GB50068-2001《建筑施工扣件式钢管脚手架安全技术规范》〔JGJ130-20112.2、图纸彭家湾危旧房、棚户区改造项目办公一号楼结构图及建筑图2.3、施工组织设计彭家湾危旧房、棚户区改造项目办公一号楼施工组织设计三、施工准备及组织管理机构3.1、机具及材料准备：本方案需准备的机具主要为：榔头、凿子、毛刷、刮板。
常见施工洞口防水封堵方法工艺及材料
【楼板预留洞封堵施工】1、施工流程定位放线→支架搭设及模板铺装→洞口处理→基层清理→钢筋焊接→混凝土浇筑→防护结构搭设→养护→模板及支架拆除2、施工操作要点（1）定位放线现场预留洞均为圆形，将预留洞口凿成45°，施工前沿着洞口边缘100mm范围进行放线（即在原来预留洞口半径长度的基础上增加100mm），标出开凿位置边线。
（2）支架搭设及模板铺装按照现场预留洞封堵位置，采用钢管加顶撑的方式，将模板顶牢固，严禁采用铅丝吊模，防止漏水。
底模与楼板间的缝隙应严密。
架体立杆纵横间距为900mm,步距为1200mm,扫地杆离地为200mm. 底模采用2000mm*2000mm定型模板，用木方支撑牢固，间距为200mm。
由于楼层较高，为了施工安全，在施工过程中，在架体相邻位置设置了一个钢管脚手架搭设的施工操作平台，平台上面满铺竹跳板。
（如下图2所示）（3）洞口处理由于预留洞口比较小，直径尺寸在300mm左右，为了防止结构板的破坏，采用人工凿毛，施工时沿着预先的放线位置将预留洞口凿成45°坡口，并保护好凿出的钢筋。
（4）基层清理清除预留洞口表面的垃圾，并用清水冲洗干净，再用1:1的水泥浆涂刷预留洞内侧表面，要求涂刷均匀，不得漏涂少涂。
（5）钢筋焊接采用同型号的钢筋与凿出的钢筋连接段进行双面焊接，钢筋间距同相邻结构板。
若凿出的钢筋外露部分较短不利于焊接时，采取植筋的方式进行钢筋施工。
（6）混凝土浇筑①无防水要求的预留洞口：混凝土浇筑前，先用水对预留洞口内侧基层混凝土进行湿润，再采用与原结构板同等级的膨胀混凝土一次浇筑到位，浇筑过程中加强混凝土的振捣，保证混凝土结构质量。
②有防水要求的预留洞口：采用与原结构板同等级的膨胀混凝土浇筑，浇筑完成面低于结构面20mm。
待预留洞结构面干燥后清理工作面，用防水油膏封闭找平；蓄水试验48 小时后，检查无渗漏即可进行下一工序施工，如出现渗漏，则应将已浇筑混凝土凿掉重做，直到不出现渗漏为止。
预留洞口封堵施工方案
预留洞口封堵施工方案一、工程概况工程名称：xxx承包工程建设单位：XXX设计单位：未提及监理单位：未提及工程地点：未提及本工程采用框架剪力墙结构，共有15栋楼，其中6#、9#楼地上15层，1#、2#、3#、5#、8#、11#、12#楼地上18层，7#楼地上26层，10#、13#楼地上34层，总建筑面积为.45平方米，其中地上面积为平方米，地下车库及人防面积为.45平方米。
预留洞口包括放线洞、泵管洞、工字预留洞、厨卫间预留洞、出屋面管道洞等。
二、编制依据1、《混凝土结构工程施工质量验收规范》GB5024-20152、《混凝土结构设计规范》GB-20153、《建设施工高处作业安全技术规范》80-20164、《建筑施工安全检查标准》59-20115、《高层混凝土结构技术规程》3-20106、施工组织设计三、预留洞二次浇注措施为确保工程质量，预留洞口需要进行二次浇注，具体措施如下：四、施工准备在施工前，需要进行以下准备工作：1.准备施工材料和设备；2.组织施工人员进行技术培训；3.设立施工现场标志和警示牌；4.制定施工计划和安全措施。
五、施工方法一）放线洞、泵管洞封堵操作工艺1.清理洞口周围的灰尘和杂物；2.将洞口周围涂上防水材料；3.在洞口内部安装钢筋网；4.将水泥浆注入洞口；5.等待水泥浆干燥后，进行二次浇注。
二）工字钢预留洞封堵操作工艺1.清理洞口周围的灰尘和杂物；2.将洞口周围涂上防水材料；3.在洞口内部安装钢筋网；4.将混凝土浆注入洞口；5.等待混凝土浆干燥后，进行二次浇注。
三）厨卫等处预留洞封堵操作工艺1.清理洞口周围的灰尘和杂物；2.将洞口周围涂上防水材料；3.在洞口内部安装钢筋网；4.将水泥砂浆注入洞口；5.等待水泥砂浆干燥后，进行二次浇注。
六、质量保证措施1.严格按照设计要求进行施工；2.严格按照国家相关标准进行验收；3.对施工过程中出现的问题及时处理。
七、安全保证措施及文明施工1.在施工现场设置安全警示牌；2.严格按照国家相关安全标准进行施工；3.加强施工现场管理，确保文明施工。
预留孔洞封堵施工方案
预留孔洞封堵施工方案一、工程背景与目标随着建筑工程的日益复杂，预留孔洞在各类建筑结构中扮演着愈发重要的角色。
为了确保建筑结构的整体安全和使用功能，对预留孔洞的封堵工作显得尤为重要。
本施工方案旨在明确预留孔洞封堵的施工工艺，确保封堵质量，提高建筑的安全性。
二、孔洞勘查与分析在施工前，对预留孔洞进行全面的勘查与分析，了解孔洞的位置、尺寸、形状以及周边结构情况。
对于不同类型的孔洞（如圆形、矩形等），应制定不同的封堵方案，以确保封堵效果达到最佳。
三、材料选择与准备根据孔洞的特点和封堵要求，选择合适的封堵材料。
常用的封堵材料包括水泥砂浆、混凝土、防火封堵材料等。
在材料准备过程中，应确保材料质量合格，数量充足，以满足施工需要。
四、孔洞封堵步骤清理孔洞：在封堵前，应清除孔洞内的杂物、积水等，保持孔洞内部干燥、清洁。
孔洞预处理：对于存在裂缝、破损的孔洞，应进行预处理，如修补裂缝、加固边缘等。
封堵材料搅拌与涂抹：按照设计要求，将封堵材料搅拌均匀，涂抹在孔洞内部，确保材料填充密实、无空鼓。
封堵材料养护：封堵完成后，应对封堵材料进行养护，保持其湿润状态，以确保封堵材料达到最佳强度。
五、安全施工措施在施工过程中，应严格遵守安全操作规程，采取必要的安全措施。
如佩戴安全帽、手套等防护用品，设置警示标识，确保施工人员和过往人员的安全。
六、质量控制与检验在施工过程中，应对封堵材料的质量、施工工艺的执行情况进行严格把关。
施工完成后，应进行质量检验，确保封堵质量符合设计要求。
对于不合格的部分，应及时进行整改。
七、施工进度与时间安排在施工前，应制定详细的施工进度计划，合理安排施工时间。
施工过程中，应严格按照计划进行，确保施工进度不受影响。
如遇特殊情况，应及时调整计划，确保施工质量和安全。
八、工程验收与后期维护施工完成后，应组织专业人员进行工程验收，确保封堵质量符合设计要求。
验收合格后，应进行后期维护，定期检查封堵情况，发现问题及时处理。
楼板预留施工洞封堵方案
楼板面预留施工洞的处理方案一、编制依据：2、《建筑工程施工质量验收统一标准》（GB50300-2001）3、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）4、《建筑施工模板工程安全技术规范》JGJ162-20085、《钢筋焊接及验收规程》JGJ18-20126、《混凝土质量控制标准》（GB50164-92）7、《混凝土结构工程施工质量验收规范》（GB50204-2002）8、《混凝土外加剂应用技术规范》GB50119-20039、《预防混凝土结构工程碱集料反应规程》DBJ01-92-2005二、工程概况：现场存在管道预留洞、塔吊穿楼板预留洞、施工电梯穿楼板预留洞等后浇洞需在管道安装完成、设备拆除后进行封堵。
开洞类型主要分为楼板开洞、墙上开洞，由于各专业管道布置集中，塔吊、施工电梯穿楼板预留洞较大，为保证后浇洞施工质量，消除建筑水电的渗漏问题，特制订本方案。
三、施工准备1、材料及要求：所用材料的品种、规格应符合设计和规范的要求。
材料：标准钢管、顶撑、扣件、A14对拉螺杆、15厚胶合木模板、硬方木、E43焊条、水泥、商品混凝土（掺入相当于胶凝材料含量8%的高效HEA抗裂防水膨胀剂）2、主要机具：用具：斗车、木（铁）锤、钢錾子、直尺、铁抹子、铁丝、线锤、铁锹、空气压缩机、风炮机、焊机。
3、作业条件：管道施工已完成，经检查验收合格。
塔吊、施工电梯拆除完成。
为施工操作必须设有防护盖板，确保施工的操作安全。
4、劳动力准备由于本次封堵涉及楼号较多，洞口分部较广，涉及质量、安全等问题比较多，为了加强全面控制和管理，提早完成任务，进行现场的组织、协调管理工作，并保证施工质量、进度，施工现场按区域分工到责任人。
劳动力安排30人以上，积极整合现场资源，合理安排工序，保证日工作效率，确保早日完工。
5、技术准备5.1、熟悉施工图纸，确定开洞区域，并做好现场标记；5.2、对施工班组做好技术交底，明确施工工艺，施工质量要求；5.3、重点做好洞口封堵灌浆料施工质量控制，确保外墙不漏水。
一种预留孔洞封堵的方法
一种预留孔洞封堵的方法
预留孔洞封堵的方法有许多不同的选择，以下是其中一种：
工具和材料：
- 小锯
- 手电钻和钻头
- 生胶（透明或颜色）
- 泡沫填充剂
步骤：
1. 确定要封堵的孔洞位置和尺寸。
2. 使用小锯将一块适当大小的木板或塑料板锯成适合孔洞的形状。
3. 在木板上钻一个与孔洞大小相同的孔洞。
4. 将木板前后磨光，以便更好地粘合。
5. 将生胶涂抹在木板边缘，并将其压在孔洞上。
6. 等待几分钟，让胶水变干并粘合固定。
7. 将泡沫填充剂插入孔洞中，填充孔洞直到孔洞全部填满。
8. 等待几分钟，直到填充物完全固化。
9. 使用锉刀将填充物平整，以便使其与周围表面齐平。
10. 最后，涂上适当的涂料或颜色使其与周围表面融为一体。
这种方法可以用于封堵墙壁、天花板、门和窗户等各种类型的孔洞。
如果孔洞很大，则可以使用更大的木板和填充物来处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
结构预留孔洞封堵措施
一、工程概况
辽宁省大连市开发区南部滨海新区4#-B地块住宅项目4#-B-1#、4#-B-2#、4#-B-3#、4#-B-6#、4#-B-7#、4#-B-9#及4#-B-10#（一期）建筑工程，南临滨海大道、北临滨海中路、东临赤峰南路、西临滨海路；项目性质为住宅，总建筑面积：107，946.37㎡，设计规划为3栋超高层住宅楼（地上1#楼37层、2#楼37层、3#楼37层、地下一层）以及1栋3层会所和相关配套公建，其中1-3#楼建筑结构形式采用剪力墙结构，6#、10#建筑为框架结构。
本工程建筑结构安全等级为二级，抗震设防类别为丙类，抗震设防烈度为7级，耐火等级为一级，主要结构形式为钢筋混凝土短肢剪力墙结构体系。
由于本工程为超高层建筑，在大型施工工具及机械在使用过程中，造成结构墙体中存在若干预留孔洞，如大钢模螺杆洞、施工电梯及塔吊的附着安装孔洞、爬架附着支座安装孔洞、水平挑网搭设孔洞、卸料平台安装孔洞等。
二、本措施针对南部滨海新区4#-B地块住宅项目结构预留孔洞的封堵。
三、施工措施
1、外墙孔洞工艺流程
清理孔内杂物→冲洗湿润→配置并灌注微膨胀砂浆→边塞边捣实→养护
（1）孔洞内清理：先进行空洞内粘存杂物清理，螺栓眼里如有砼等杂物应用相应的工具进行清理，待清理干净后，用钢丝刷绕周圈刷毛，用吹风机吹干净。
（2）洒水湿润：使用喷壶进行喷水润湿，在施工前一小时进行喷水，使螺栓眼周围保持湿润。
施工时再进行小量喷水，以便施工。
（3）配置并灌注砂浆：水泥宜采用普通硅酸盐水泥或硅酸盐水泥，其强度不得低于32.5级；砂宜采用中砂，含泥量不得大于1%；干硬性水泥砂浆配合比为1:2，膨胀剂掺量为水泥用量的6%-10%，防水粉为水泥用量的5%；灌注砂浆时边塞边用圆钢在孔内捣实，直到空洞内砂浆填满并抹平。
（4）养护：孔洞用膨胀水泥砂浆封堵后进行淋水养护不少于3天。
（5）内墙孔洞同样采用上述施工方法，配置砂浆时无需添加防水粉。
2、卸料平台孔洞封堵
剔凿洞口四周→支模→浇水湿润→浇筑混凝土→拆模→养护
（1）洞口四周剔凿出毛面，并清理干净。
（2）洞口两侧使用15mm厚木胶合模板支设，内侧模板上部留设“喇叭口”，待拆模后剔凿。
（3）在浇筑混凝土前，适当浇水湿润。
（4）采用C20细石膨胀混凝土，浇筑过程中要振捣密实，禁止出现蜂窝麻面，混凝土内掺水泥用量5%的防水粉。
（5）模板拆除后进行淋水养护不少于7天；详见附图-1
3、放线洞口封堵
剔凿洞口四周→支模→浇水湿润→绑扎钢筋→浇筑混凝土→拆模→养护
（1）洞口四周剔凿出毛面，并清理干净；
（2）洞口底部使用15mm厚木胶合支设；
（3）洞内交叉绑扎2根同顶板配筋相同型号U型钢筋；
（4）浇筑混凝土前，适当浇水湿润；使用高一标号膨胀混凝土浇筑，要求振捣密实；
（5）模板拆除后进行淋水养护不少于7天；详见附图-1
四、质量要求
（1）孔边松散混凝土必须剔凿干净；
（2）在封孔洞前，应注意孔洞的清理，不得留有木屑等杂物及油渍；
（3）洒水湿润后，应等没有明水时再封堵，但封堵前应保持湿润；
（4）封堵必须饱满密实，与先浇捣的混凝土连接应密实；
（5）砂浆、混凝土应及时进行养护，并检查是否有细微裂缝或空鼓；
五、施工安全措施
（1）作业人员进入施工现场必须穿戴劳动保护用品；
（2）施工过程中，保持作业区域环境卫生，不得将废弃材料乱扔、乱放，更不得随意向窗外抛扔杂物；
（3）在剔凿喇叭口时，施工面下方应做好周边防护，防止剔除混凝土砸到下方施工人员；（4）施工脚手架要搭设牢固，脚手板不得有空头板，应稳固；
（5）高空作业及临边作业时应正确佩戴安全带；
（6）在使用电动工具工程中，应由专业电工进行安装，严禁私拉乱接；电缆线必须架空，电线无破损，漏电保护器灵敏有效；
（7）施工之前要对工人进行针对性的安全交底；。
