烟感和温感探测器的安装间距要求及规范
烟感和温感探测器的安装间距要求及规范
烟感、温感探测器安装装间距
一、烟感探测器安装间距一般为直径15米，半径米；温感探测器安装间距一般为直径10米，半径5米
二、设于走道的烟感，则按15米的间距设置，温感按10米间距设置
三、探测器至墙壁、梁边的水平距离，不应小于。
四、探测器周围内，不应有遮挡物。
五、探测器至空调送风口边的水平距离，不应小于；至多孔送风顶棚孔口的水平距离，不应小于。
烟感探测器就是通过监测烟雾的浓度来实现火灾防范的，烟雾探测器内部采用离子式烟雾传感，离子式烟雾传感器是一种技术先进，工作稳定可靠的传感器，被广泛运用到各种消防报警系统中，性能远优于气敏电阻类的火灾报警器。
温感探测器是通过监测探测周围环境温度的变化来实现火灾防范的，采用
高品质线性传感器，SMD贴片加工工艺生产，具有灵敏度高、稳定可靠、低功耗、美观耐用、使用方便等特点。
电路和电源可自检，可进行模拟报警测试。
感温探测器805[1]温感探测器适用于相对湿度经常大于95%、无烟火、有大量粉尘、在正常情况下有烟和粉尘滞留、厨房、锅炉房、发电机房、烘干车间、吸烟室、其它不宜安装烟感探测器的厅堂和公共场所。
详细请参考〈火灾自动报警系统设计规范〉。
烟感探测器安装规范
烟感安装要求：
1、探测器至墙壁、梁边的水平距离，不应小于0.5m;
2、探测器周围水平距离0.5m内，不应有遮挡物;
3 、探测器至空调送风口边的水平距离不应小于1.5m，并宜接近回风口安装，探测器至多孔送风顶棚孔口的水平距离不应小于0.5m。
4 、在宽度小于3m的内走道顶棚上安装探测器时，宜居中安装。
点型感温火灾探测器的安装间距，不应超过10m;点型感烟火灾探测器的安装间距，不应超过15m。
探测器至端墙的距离，不应大于安装间距的一半。
烟感探测器的安装规范有如下几个内容。
1.烟感探测器安装的位置一般都是在墙壁跟横梁垂直的地方，一般是在垂直水平距离不小于0.5米的位置。
2.烟感探测器在安装时要求凡是起0.5米的范围之内，不能有其他的任何遮挡物。
3.如果是将烟感探测器安装于走廊的顶棚位置上，则要求其安装的数量加多，而在安装的位置上应控制为10米之内安装两个。
—1—
4.所有烟感探测器必须得是以水平的方式安装，如果需要倾斜，则要保持其倾斜的角度不能大于45度。
— 2 —。

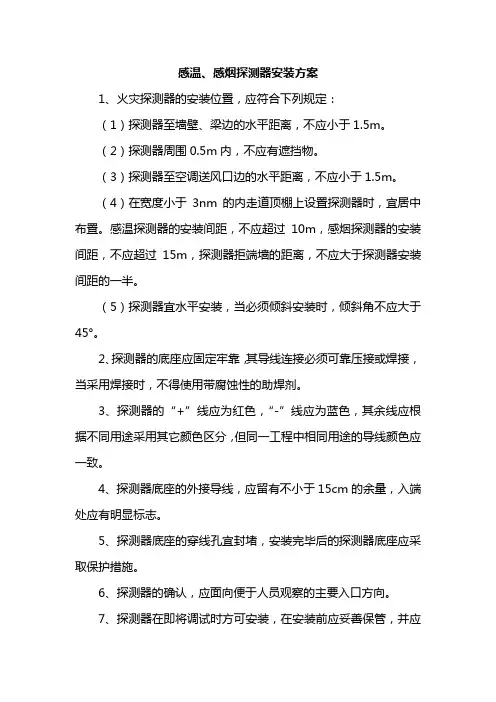

感温、感烟探测器安装方案
感温、感烟探测器安装方案
1、火灾探测器的安装位置，应符合下列规定：
（1）探测器至墙壁、梁边的水平距离，不应小于1.5m。
（2）探测器周围0.5m内，不应有遮挡物。
（3）探测器至空调送风口边的水平距离，不应小于1.5m。
（4）在宽度小于3nm的内走道顶棚上设置探测器时，宜居中布置。
感温探测器的安装间距，不应超过10m，感烟探测器的安装间距，不应超过15m，探测器拒端墙的距离，不应大于探测器安装间距的一半。
（5）探测器宜水平安装，当必须倾斜安装时，倾斜角不应大于45°。
2、探测器的底座应固定牢靠，其导线连接必须可靠压接或焊接，当采用焊接时，不得使用带腐蚀性的助焊剂。
3、探测器的“+”线应为红色，“-”线应为蓝色，其余线应根据不同用途采用其它颜色区分，但同一工程中相同用途的导线颜色应一致。
4、探测器底座的外接导线，应留有不小于15cm的余量，入端处应有明显标志。
5、探测器底座的穿线孔宜封堵，安装完毕后的探测器底座应采取保护措施。
6、探测器的确认，应面向便于人员观察的主要入口方向。
7、探测器在即将调试时方可安装，在安装前应妥善保管，并应
采取防尘、防潮、防腐蚀措施。
感烟火灾探测器的安装要求
感烟火灾探测器的安装要求一、点型感烟火灾探测器安装要求1、探测器至墙壁、梁边的水平距离，不应小于0.5m；探测器周围水平距离0.5m内，不应有遮挡物；探测器至空调送风口最近边的水平距离，不应小于1.5m；至多孔送风顶棚孔口的水平距离，不应小于0.5m。
2、在宽度小于3m的内走道顶棚上安装探测器时，宜居中安装。
点型感温火灾探测器的安装间距，不应超过10m；点型感烟火灾探测器的安装间距，不应超过15m。
探测器至端墙的距离，不应大于安装间距的一半。
3、探测器宜水平安装，当确实需倾斜安装时，倾斜角不应大于45°。
二、线型光束感烟火灾探测器安装要求1、根据设计文件的要求确定探测器的安装位置，探测器应安装牢固，并不应产生位移。
在钢结构建筑中，发射器和接收器（反射式探测器的探测器和反射板）可设置在钢架上，但应考虑位移影响。
2、发射器和接收器（反射式探测器的探测器和反射板）之间的光路上应无遮挡物，并应保证接收器（反射式探测器的探测器）避开日光和人工光源直接照射。
三、管路采样式吸气感烟火灾探测器安装要求1）根据设计文件和产品使用说明书的要求确定探测器的管路安装位置、敷设方式及采样孔的设置。
2）采样管应固定牢固，有过梁、空间支架的建筑中，采样管路应固定在过梁、空间支架上。
四、探测器底座的安装要求1、探测器的底座应安装牢固，与导线连接必须可靠压接或焊接。
当采用焊接时，不应使用带腐蚀性的助焊剂。
2、探测器底座的连接导线，应留有不小于150mm的余量，且在其端部应有明显的永久性标志。
探测器底座的穿线孔宜封堵，安装完毕的探测器底座应采取保护措施。
五、其他要求探测器报警确认灯应朝向便于人员观察的主要入口方向。
探测器在即将调试时方可安装，在调试前应妥善保管并应采取防尘、防潮、防腐蚀措施。
烟感探测器的安装布置要求
烟感探测器的安装布置要求
1 烟感探测器至墙壁、梁边的水平距离，不应小于0.5m；
2 烟感探测器周围水平距离0.5m内，不应有遮挡物；
3 烟感探测器至广播的水平距离，不应小于0.1m；
4 宽度小于3m的内走道顶棚上安装探测器时，居中安装。
点型感温火灾探测器的安装间距不应超过10m；点型感烟火灾探测器的安装间距，不应超过15m。
探测器至端墙的距离，不应大于安装间距的一半；5烟感探测器至空调送风口边的水平距离不应小于1.5m，并宜接近回风口安装，探测器至多孔送风顶棚孔口的水平距离不应小于0.5m。
6 烟感探测器至灯具的水平距离，不应小于0.2m；
7 烟感探测器至喷头的水平距离，不应小于0.3m；
8 房间被书架、设备或隔断等分隔，其顶部至顶棚或梁的距离小于房间净高的５％时，每个被隔开的部分至少应安装一只探测器。
9 烟感距开水器的距离不应小于1.5m。
1．喷淋头：之间的间距一般不超过 3.6米，与墙边的距离在0.8---1.8米之间。
2．烟感：A.烟感至墙壁不应小于0.5米; B.至边墙的距离不大于7.5米；C.在内走道小于3米的天花顶设置时，宜居中布置，之间的距离不应超过15米。
D.每个烟感的保护面积60平方米，保护距离5.8米。
3．消防广播：其位置应保证从一个防火分区的任何部位到最近一个广播的距离不大于25米，走道内最后一个广播至走道末端的距离不应大于12.5米。
火灾探测器(烟感温感)设置与安装规范参考文档
一.烟感温感
2
D、接线施工严格注意三点：
设
a.避免短路
备
安
装 要
b.避免断线
求
c.避免对地
一.烟感温感
3 • A.季度检查要求： 采用专用检测仪器分期分批试验探测器的动作及确认
灯显示。
维 保 及
• B.年度检查要求： 点型烟感探测器投入运行2年后，应每隔3年至少全部
调 清洗一遍。
试
探测器的清洗应由有相关资质的机构根据产品生产企
1 • B.火灾探测器的设置数量： 规范规定：每个探测区域内至少设置一只火灾探测器。一个探测区域
设
内所设置探测器的数量应按下式计算：
备
选
择
及
N—一个探测区域内所设置的探测器的数量，单位用“只”表示，N应取整数；
设 置
S—一个探测区域的地面面积（m²）； A—探测器的保护面积（rn²），指一只探测器能有效探测的地面面积。由于 建筑物房间的地面通常为矩形，因此，所谓“有效”探测器的地面面积实际
安
间区域应至少设置一只探测器；
装
（3）当被梁隔断的区域面积超过一只探测器的保护面积时，
要
被隔断的区域应按规定方法计算探测器的设置数量；
求
一.烟感温感
2
j.下列场所可不设置探测器：厕所、浴室及其类似场所；不能
有效探测火灾的场所；不便维修、使用（重点部位除外）的场
设
所。
备
安
装
要
求
一.烟感温感
2
B.探测器安装要求： a、探测器安装方式图：
设 备 安 装 要 求
底座
预埋盒 布线管
56
探测器
一.烟感温感
烟感、温感探测范围
烟感探测器，温感探测器安装装间距根据位置不同之间的距离也会有所不同：
一、烟感探测器安装间距一般为直径15米，半径7.5米；温感探测器安装间距一般为直径10米，半径5米
二、探测器至空调送风口边的水平距离，不应小于1.5m；至多孔送风顶棚孔口的水平距离，不应小于0.5m。
三、探测器至墙壁、梁边的水平距离，不应小于0.5m。
四、探测器周围0.5m内，不应有遮挡物。
五、设于走道的烟感，则按15米的间距设置，温感按10米间距设置
烟感探测器就是通过监测烟雾的浓度来实现火灾防范的，烟雾探测器内部采用离子式烟雾传感，离子式烟雾传感器是一种技术先进，工作稳定可靠的传感器，被广泛运用到各种消防报警系统中，性能远优于气敏电阻类的火灾报警器。
温感探测器是通过监测探测周围环境温度的变化来实现火灾防范的，采用高品质线性传感器，SMD贴片加工工艺生产，具有灵敏度高、稳定可靠、低功耗、美观耐用、使用方便等特点。
电路和电源可自检，可进行模拟报警测试。
感温探测器805[1]温感探测器适用于相对湿度经常大于95%、无烟火、有大量粉尘、在正常情况下有烟和粉尘滞留、厨房、锅炉房、发电机房、烘干车间、吸烟室、其它不宜安装烟感探测器的厅堂和公共场所。
烟感和温感探测器的安装间距要求及规范
烟感和温感探测器的安装间距要求及规范
烟感、温感探测器安装装间距
一、烟感探测器安装间距一般为直径15米，半径米；温感探测器安装间距一般为直径10米，半径5米
二、设于走道的烟感，则按15米的间距设置，温感按10米间距设置
三、探测器至墙壁、梁边的水平距离，不应小于。
四、探测器周围内，不应有遮挡物。
五、探测器至空调送风口边的水平距离，不应小于；至多孔送风顶棚孔口的水平距离，不应小于。
烟感探测器就是通过监测烟雾的浓度来实现火灾防范的，烟雾探测器内部采用离子式烟雾传感，离子式烟雾传感器是一种技术先进，工作稳定可靠的传感器，被广泛运用到各种消防报警系统中，性能远优于气敏电阻类的火灾报警器。
温感探测器是通过监测探测周围环境温度的变化来实现火灾防范的，采用高品质线性传感器，SMD贴片加工工艺生产，具有灵敏度高、稳定可靠、低功耗、美观耐用、使用方便等特点。
电路和电源可自检，可进行模拟报警测试。
感温探测器805[1]温感探测器适用于相对湿度经常大于95%、无烟火、有大量粉尘、在正常情况下有烟和粉尘滞留、厨房、锅炉房、发电机房、烘干车间、吸烟室、其它不宜安装烟感探测器的厅堂和公共场所。
详细请参考〈火灾自动报警系统设计规范〉。
