上润 智能数字光柱显示控制仪(新版)
智能数字(光柱)显示报警仪
1．智能信号输入方式，在线修改输入信号种类。
2．可任意设置测量量程和报警范围。
3．先进的软件抗干扰，有效抑制各类现场干扰。
4．通过键盘进行参数设置和计量校准，无电位器等可调部件，长期稳定性好。
5．环境温度及热电阻引线电阻自动补偿。
6．可具备对变送器的配电功能。
7．隔离的电流输出方式及输出量程范围可任意设置。
8．具有光柱，双色光柱等模拟显示功能。
9．最多四路报警输出。
技术参数通用的技术指标请参考本公司手册中的《数显仪表通用技术指标》。
产品选型注：有光柱仪表的外形尺寸仅有横式（０）、竖式（１）两项可选。
四、显示说明1.数码管显示:a、参数设定状态下:上排显示参数代码，下排数码管显示参数值。
b、运行状态下：上排数码管显示测量值、下排数码管显示第一路（SP1）报警值。
c、单排数码管，在测量状态下数码管显示测量值，参数设置时该数码管依次显示参数代码和参数值，即：首先显示参数代码，按SET键后显示参数值，再次按键后继续显示下一条参数代码，以此类推。
2.光柱指示:显示测量值的百分比。
双色光柱底色为绿，测量值为红，应用于液位指示。
3.指示灯:SP1：SP1报警SP2：SP2报警SP3：SP3报警SP4：SP4报警。
五、键盘定义1. 在仪表运行状态下:SET:仪表由正常运行状态转入参数设置状态。
∧:下排显示切换键，每按一次第二排显示窗口数据自动在SP1值，测量值占量程的百分比，输出量的百分比之间切换，但如出厂时经固化则固定显示SP1值，此时∧键无效。
∨、MAN:在运行状态下无作用。
2. 在参数设置状态下:SET:先按此键，再按MAN键，即进入参数设置状态。
每一项参数修改完成后按SET键进行确认并自动转入下一菜单，直到退出设置而转入正常运行状态。
则同时按SET和MAN键即可。
＞:光标移位键，按动一次光标右移一位，到个位位置后自动循环到首位。
∧:增1键，按一次数字增1，当光标在最右位数字时，长按此键（2秒以上）可作连续加。

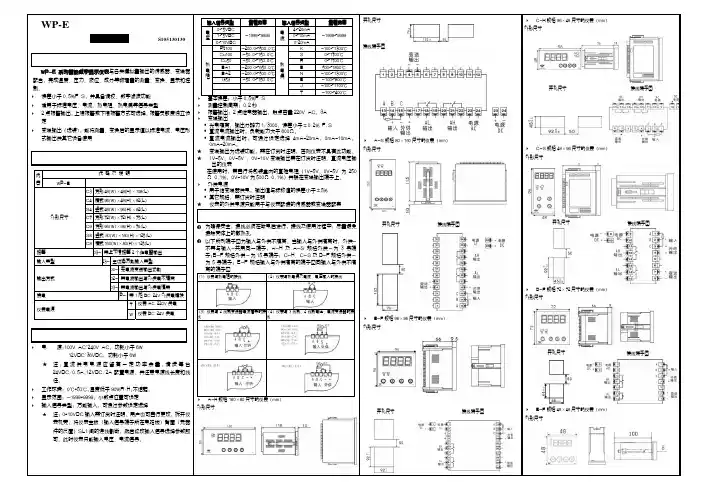

wp-E系列智能数字显示仪表 上润仪表
电 源:100V AC~240V AC，功耗小于 6W
12VDC~36VDC，功耗小于 6W
★ 注:直流供电电源应留有一定功率余量,请按每台
24VDC/0.5A,12VDC/2A 配置电源。并注意电源线长度和线
径。 工作环境：0℃~50℃,湿度低于 90%R.H,不结露。
显示范围：-1999~9999，小数点位置可设定
示 ① 测量值显示窗 y 在参数设置状态下，显示参数符号、参数数值 窗
② 指示灯
y 各报警点的报警状态显示
y 测量状态下，按住 2 秒钟以上不松开则进入
参数设置状态
y 在设置状态下，显示参数符号时，按一下则
③设置键
切换到同组的下一个参数，按住 2 秒以上不
松开，则进入下一组参数或返回测量状态
操
y 在设置状态下，显-参数值时，按一下则存
作
键 ④左 键
入修改好的参数值 y 在测量状态下无效 y 在设置状态下：① 调出原有参数值
② 移动修改位
⑤ 增加键 ⑥ 减小键
y 在设置状态下增加参数数值或改变参数内容 y 在设置状态下减小参数数值或改变参数内容
★ 注：仪表上电需 6~7 秒钟，仪表显示窗先全亮，然后显示从 0 开始递增直到 进入正常测量状态。
开孔尺寸
接线端子图
C-H 规格 96×48 尺寸的仪表（mm） 外形尺寸
开孔尺寸
接线端子图
C-S 规格 48×96 尺寸的仪表（mm） 外形尺寸
开孔尺寸
接线端子图
D-F 规格 72×72 尺寸的仪表（mm） 外形尺寸
开孔尺寸
接线端子图
E-F 规格 48×48 尺寸的仪表（mm） 外形尺寸
用于克服信号不稳造成的显示波动，设定的值越大，作用越强，但对输入信号
上润仪器多路巡检显示控制仪
如无报警但报警输出继续，直至所有通道均无报警。 ★分别报警输出仪表：即仪表各测量通道均有一个或两个报警继
电器输出报警，控制输出互相独立。 ★例：ＷＰ－Ｄ８０８－２１－０８－ＨＬ ·ＷＰ系列多路巡检控制仪，上下限分别报警控制输出，带ＲＳ－２３２
（一）常规二级参数查询，修改法………………１１ （二）快捷查询，修改二级参数法……………１３
六、仪表校对的方法 ……………………………… …１５ 七、仪表通讯组成 ……………………………………１６
八、打印接口组成 ……………………………………１６ （一）打印功能 …………………………………１６
（二）打印机通讯接线 …………………………１６ （三）手动打印 …………………………………１７
二、主要技术参数
电阻──各种规格热电阻（见规格篇）， 如 Ｐｔ１００、Ｐｔ１００．１、Ｃｕ５０ 等
电偶──各种规格热电偶（见规格篇）， 如Ｂ、Ｓ、Ｋ、Ｅ、Ｊ、Ｔ、ＷＲｅ等
电压──０～５Ｖ、（１～５）Ｖ或ｍＶ等 电流──０～１０ｍＡ、（４～２０）ｍＡ或０～２０ｍＡ等。 －１９９９～９９９９字 ０．５％ＦＳ±１字 ±１字 ０～５０℃
号。
代码 输入类型 代码 输入类型 代码
０１
Ｂ
０５
Ｔ
０９
０２
Ｓ
０６
Ｊ
１０
０３
Ｋ
０７ ＷＲｅ３－２５ １１
０４
Ｅ
０８ Ｐｔ１００ １２
输入类型 Ｐｔ１００．１
Ｃｕ５０ Ｃｕ１００ （４～２０）ｍＡ
代码 输入类型 １３ ０～１０ｍＡ １４ （１～５）Ｖ
代码
06
虹润牌单线智能仪表说明书
虹润牌智能仪表说明书目录数字光柱显示控制仪说明书 0数字（光柱）单路显示报警仪表说明书 (14)双回路数字/光柱显示控制仪说明书 (27)新双路表090324 (42)直流电压/电流显示控制仪说明书 (57)数字光柱显示控制仪说明书目录一、主要技术参数 (1)二、仪表外型开孔尺寸 (2)三、接线说明 (2)四、功能操作 (5)（一）、仪表面板 (5)（二）、仪表上电 (6)（三）、仪表一级参数设定 (7)（四）、仪表二级参数设定 (7)（五）、仪表参数说明 (9)（六）、仪表参数设定方式 (10)五、型谱表 (11)附、仪表配线举例 (13)输入信号电偶：标准热电偶──B、S、K、E、J、T、WRe3-25等电阻：标准热电阻──Pt100、Cu100、Cu50、BA1、BA2等或远传压力电阻电流：0～10mA、4～20mA、0～20mA、0～10mA开方、4～20mA开方等─输入阻抗≤250Ω电压：0～5V、1～5V、0～5V开方、1～5V开方等──输入阻抗≥250kΩ测量范围-1999～9999字测量精度0.5％FS±1字或0.2％FS±1字分辨率1、0.1、0.01或0.001字显示方式-1999～9999测量值显示-1999～9999设定值显示0～100%测量值光柱显示发光二极管工作状态显示光柱精度光柱显示精度为1%输出信号DC 0～10mA(负载电阻≤750Ω)DC 4～20mA(负载电阻≤500Ω)DC 0～5V (输出电阻≤250Ω)DC 1～5V (输出电阻≤250Ω)报警输出继电器报警输出─继电器ON/OFF带回差，触点容量：AC220V/1A；DC24V/3A（阻性负载）报警精度±1字通讯输出接口方式─标准串行双向通信接口：光电隔离RS-485，RS-232等波特率─1200～9600bps内部自由设定采用标准MODBUS RTU通讯协议馈电输出DC24V，负载电流≤30mA温度补偿0～50℃数字式温度自动补偿参数设定面板轻触式按键数字设定参数设定值断电后永久保存参数设定值密码锁定保护方式输入回路断线报警（热电偶或电阻输入时），继电器输出状态LED指示输入超/欠量程报警电源欠压自动复位工作异常自动复位（Watch Dog）联机通讯通讯为二线制、三线制（如RS-485、RS-232等），亦可由用户特殊要求波特率1200～9600bps 可由仪表内部参数自由设定。
香港上润数显仪表WP-80系列选型目录
上润数显表WP-80系列温控仪深圳市能易仪器有限公司仪表外形尺寸及开孔尺产品概述智能数字/光柱显示控制仪采用先进的微处理器进行智能控制,适用于温度、湿度、压力、液位、瞬时流量、速度等多种物理量检测信号的显示及控制，并能对各种非线性输入信号进行高精度的线性校正。
采用高亮度LED数码显示和高分辨率光柱显示（比例显示），使测量/控制值的显示更为清晰直观。
采用最新无跳线技术,使输入端口具备单通道和万能信号输入功能,只需通过仪表菜单的简单选定，即可实现多种输入信号（各种热电偶、热电阻、标准电压/标准电流信号）之间的轻松切换，提高了仪表的通用性和可靠性。
智能数字/光柱显示控制仪型谱表★型号举例： WP-C801-00-08-N ； WP-C403-01-12-HL ； WP-T804-81-08-2H2L 输入类型表特性测量精度•数字：±0.5%FS±1字•光柱：±1%FS分辨率•数字显示：±1字•光柱显示：±1线显示范围•数字：-1999～9999 •光柱：0～100%显示方式•四位高亮度LED数码显示•101线高分辨率光柱显示•发光二极管工作状态显示•单屏数码显示/双屏数码显示•单屏数码+单光柱显示•双屏数码+双光柱显示控制方式•可选择上限、下限或上上限、下下限控制控制设定值•控制设定值和回差值全量程内自由设定温度补偿•0～50℃温度自动补偿参数设定•面板轻触式按键数字设定•参数设定值断电后永久保存•参数设定值密码锁定保护方式•热电偶/热电阻输入断线报警•继电器输出状态LED指示•输入超／欠量程报警•输入超范围闪烁报警•工作异常自动复位使用环境环境温度•0～50℃相对湿度•≤85% 无凝露避免在带有腐蚀性和易燃易爆气体中使用供电电压•线性电源•AC190V～240V•开关电源•AC/DC 90V～265V •AC/DC 22V～26V功耗•≤5W（AC 190V～240V 线性电源）•≤4W（AC /DC85V～265V 开关电源）•≤6W（AC/DC 22V～26V开关电源）主要技术参数输入信号模拟量•热电偶：标准热电偶—B、S、K、E、J、T、WRe3～25等•电阻：标准热电阻—Pt100、Cu50、Pt100.1、远传压力电阻:30～350Ω等•电流：0～10mA、4～20mA等（输入阻抗≤250Ω）•电压：0～5V、1～5V、mV等（输入阻抗≥1MΩ）输出信号模拟量输出•DC 4～20mA （负载电阻≤750Ω） DC 0～10mA （负载电阻≤1.5K Ω）•DC 1～5V （负载电阻≥250KΩ） DC 0～5V （负载电阻≥250K Ω）开关量输出•继电器控制输出: —ON/OFF(带回差)•触点容量（阻性负载）—AC220V/3A；DC24V/3A•可控硅过零触发脉冲输出(SCR)—可触发600V/100A可控硅•固态继电器控制信号输出（SSR）—输出DC9V/30mA•可控硅过零触发输出—双向可控硅600V/5A通讯输出•标准串行通讯接口通讯方式•RS-232C，RS-485波特率•300bps～9600bps（自由设定）馈电输出•DC 24V，负载≤30mA。
WideRlus温度控制仪使用说明书
WideRlus温度控制仪使用说明书widerlus智能数字控制仪使用说明书（香港尚润精密仪器有限公司）wp系列显示控制仪使用于各种温度、压力、液位、速度、长度、流量等的测量控制。
采用微处理器进行数学运算，可对各种非线性信号进行高精度的线性矫正。
灯柱显示控制器集数字测量显示和模拟显示于一体，采用数字LED显示，能准确显示和控制实时测量值；同时采用高精度101线光柱显示，清晰直观地显示实时测量值（类似模拟表显示）。
可切换输入多种分度号。
采用先进的无跳线技术，更改输入分度号时，不用更改跳线或开关。
整个仪表改型过程不需要断电。
支持多机通讯，可选择多种通讯接口方式，通讯波特率仪表内部参数自由设定。
一、主要技术参数：输入信号：模拟量热电偶：标准热电偶-B、s、K、e、J、t、wre电阻：标准热电阻-PT100、cu50或远程压力电阻电流：0~10mA、4~20mA、0~20mA等-输入电阻≤ 250电压：0~5V、1~5V、MV等-输入阻抗≥ 250K测量范围：-1999~9999字测量精度：0.2%fs±1字或0.5%fs±1字分辨率：1、0.1、0.01或0.001字温度补偿：0~50℃显示模式：-1999~9999测量值显示-1999~9999设定值显示0~100%测量值灯柱显示。
发光二极管工作状态显示光柱精度：光柱显示精度为1%。
控制模式：位型开/关回差输出信号：模拟量输出：dc0~10ma(负载电阻≤750)dc4~20ma(负载电阻≤500)dc0~5v(输出电阻≤250)dc1~5v(输出电阻≤250)开关量输出：继电器控制输出——继电器开/关返回的差值。
触电容量：AC220V/3A；DC24/6A（电阻负载）可控硅控制输出―scr（可控硅过零触发脉冲）输出，可触发可控硅：400v/100a固态继电器输出―ssr（固态继电器控制信号）输出，5~24v/30ma通讯输出：接口模式-标准串行通信接口：RS-485、RS-232C、RS-422等的波特率-300~9600bps内部自由设置馈电输出：DC24V，负载≤ 30mA控制或报警模式：可选择2~4限控制或报警，led指示。
智能自整定PID调节控制仪使用手册
PV 308.0 SV 308.0
AL1
AL2
SET WP-80
3 0 . 0 0 AL1
PV
3 0 . 0 0 AL2 SV
SET
AL3 AL4
WP-80
ISO
上润精密仪器有限公司 （独资）
9001:2000
国际双认证
UKAS
QUALITY
ＣＮＡＢ００６Ｑ
MANAGEMENT
ＮＯ．０１４－Ａ
WIDEPLUSPRECISIONINSTRUMENTSCO.,LTD.
控制目标值的状态下，按
压ＳＥＴ键大于４秒， 即进入 参数设定状态．屏幕显示 控制目标参数符号 ＳＶ及
出厂预定值。
在ＳＶ设定状态下， 按住 设定值增加键，程序自 动快速加 １。调整参数值 等于１００ ．０。
按压ＳＥＴ键，确认参数 设定值正确，再次按压 ＳＥＴ键不松，５秒后即退 出参数设定。
★ 用以上方法，分别设定ＡＬ１，ＡＬ２，Ｐ，Ｉ，Ｄ，Ｔ等参数及设定参
２００．０
设定为（１）时，积分作 用则成ＯＦＦ
Ｄ 微分时间
０～１９９９秒
显示程序微分时间的设定值 预测输出的变化， 防止扰动，提高
控制的稳定性 设定为（０）时，微分作 用则成ＯＦＦ
１０．０
上润仪表说明书
NWP系列智能仪表LED双回路数字显示控制仪/光柱显示控制仪NWP系列双回路数字显示控制仪/光柱显示控制仪可同时测量显示两路输入信号，并且两路输入信号可为不同分度号。
NWP系列双回路数字显示控制仪/光柱显示控制仪可随意改变仪表的输入信号类型。
采用最新无跳线技术，只需设定仪表内部参数，即可将仪表从一种输入信号改为另一种输入信号。
NWP系列双回路数字显示控制仪/光柱显示控制仪可带有两路模拟量变送输出与继电器报警输出。
可适用于各种测试控制场合。
NWP系列双回路数字显示控制仪/光柱显示控制仪可带串行通信输出，可与各种带串行输入/输出的设备进行双向通信，组成网络控制系统。
NWP系列双回路光柱显示控制仪集数字仪表与模拟仪表于一体，可对两路的温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示）及相对模拟量显示（光柱显示），使测量值的显示更为清晰直观。
显示方式为双路数码测量值显示+双路光柱测量值显示。
主要特点 :. 全新概念的计算机数字自动调校. 测量值零点迁移功能 . 测量值增益放大功能. 冷端补偿值零点迁移功能 . 冷端补偿增益放大功能１NWP系列智能仪表LED双回路数字显示控制仪/光柱显示控制仪. 变送输出值零点迁移功能 . 变送输出值增益放大功能. 清晰明确的测量值显示. 高清晰LED数字显示测量值. 高亮度光柱测量值显示. 支持多机网络通讯 , 通讯协议可任意自由设定. 独特的全开放式用户自设定界面. 输入信号类型设定 . 测量值零点与量程范围设定. 报警方式设定 . 输出方式设定. 设定参数断电永久保留及参数密码锁定. 全数字化冷端补偿. 可选择仪表内部冷端补偿 . 可选择外接冷端补偿（适用于高精度测量场合）. 多规格外形结构尺寸 . 交直流开关电源供电方式;一. 输入信号与适配传感器２NWP 系列智能仪表 LED 双回路数字显示控制仪/光柱显示控制仪３1 . 配用标准分度号温度传感器 :分 度 号分辨率 ℃配 用传 感 器 测 量 范 围 B 1 铂30 - 铂6铑 400～1800 ℃ S1 铂10 - 铂 0～1600 ℃ K 1 镍铬 - 镍硅 0～1300 ℃ E 1 镍铬 - 康铜 0～1000 ℃ J 1 铁 - 康铜 0～1200 ℃ T 1 铜 - 康铜 -200～400 ℃ WRe 1 钨3 - 钨25 0～2300 ℃ Pt100 1 铂热电阻R 0=100Ω -199～650 ℃ Pt100 0.1 铂热电阻R 0=100Ω -199.9～320.0℃ 输 入 信 号Cu500.1铜热电阻R 0=50Ω-50.0～150.0℃NWP 系列智能仪表 LED 双回路数字显示控制仪/光柱显示控制仪４2 . 配用标准信号变送器 :标准信号的变化范围输 入 阻 抗 配 用 变 送 器 测 量 范 围各种mV信号≥10M Ω 霍尔变送器0～10mA ≤500Ω 与DDZ -Ⅱ型仪表配套 4～20mA ≤250Ω 与DDZ -Ⅲ型仪表配套 0～5V ≥250k Ω 与DDZ -Ⅱ型仪表配套 1～5V ≥250k Ω与DDZ -Ⅲ型仪表配套 输 入 信 号30～350Ω与远传压力电阻配套根据用户需要自由设定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
输入 阻 抗
外形 尺寸
72×72mm
160×80mm、 80×160mm(可选光柱)
≥ 1M Ω
通讯 方 式
≥ 1M Ω
输入 类型
15 0～ 5V/0～ 10 V 16 17 18 19 20 21 22 0～20mA 30～350Ω 特殊信号 4～20mA开方 0～10mA开方 1～5V开方 0～5V开方 － 1999～ 9999
● ● ● ● ● ● ● ●
● ● ●
线性电源AC 190～240V，功率≤5W，重量420g 交直流电源90～260V，功率≤4W，重量260g 交直流电源20～30V，功率≤4W，重量260g
三、操作
PV
七、维护与质量保证
1. 在正常情况下，仪表不需要特别维护，请注意防潮。 2. 因产品 质量问题引起 的故障，在出 厂18个月内实 行三包 。
明
外形 特 征
二、主要技术参数
表一
输入信 号代码 01 02 03 04 05 06 07 08 09 10 11 12 13 14 输入信 号类型 B S K E T J Wre 3-25 Pt100 Pt100.1 Cu50 0～20mV 4～20mA 0～10mA 1～5V － 1999～ 9999 测量范围 400 ～ 1800℃ 0 ～ 1600 ℃ 0 ～ 1300℃ 0 ～ 1000℃ 0 ～ 320.0 ℃ 0 ～ 1200℃ 0 ～ 2300℃ -200～ 650℃ － 199.9 ～320.0℃ －50.0～ 150.0 ℃ 分辨力 1℃ 1℃ 1℃ 1℃ 0.1℃ 1℃ 1℃ 1℃ 0.1℃ 0.1℃ 最高1.6uV 最 高1.3uA 最 高0.8uA 最 高0.3mV 最 高0.4mV 最 高1.6uA 最高 2.6m Ω 配用 传感器/变送器 铂老 30-铂老6热电 偶 铂老 10- 铂 热电 偶 镍铬 - 镍硅 热电 偶 镍铬 - 铜镍 热电 偶 铜 - 铜镍 热电 偶 铁 - 铜镍 热电 偶 钨铼 3-钨铼25热电 偶 铂 热电 阻 R 0=100 Ω 铂 热电 阻R 0=100Ω ≥ 10kΩ 铜 热电 阻 R 0=50Ω 压 力传感器 DDZ-Ⅲ变送 器 DDZ-Ⅱ 变送 器 DDZ-Ⅲ变送 器 DDZ-Ⅱ 变送 器 DDZ-Ⅱ 变送 器 远 传 压 力表 ≤ 250Ω
≥ 4.7M Ω
第 二 报警
≤ 250Ω ≥ 10kΩ
馈电 输出 供电 方 式
用户特定（请提供信号类型、分度号 或对应公式） 最 高1.3uA 最 高0.8uA DDZ-Ⅲ 流 量 变送 器 DDZ-Ⅱ 流 量 变送 器 ≤ 250Ω
96×96mm(可选光柱) 测量显示 测量显示带上、下限控制/报警 显示带四限控制/报警（任意组合） 无通讯接口 RS-232C通讯接口,Modbus协议 RS-232C通讯接口，WP协议 RS-485通讯接口，Modbus协议 RS-485通讯接口，WP协议 无输出 继电器输出 (4～20)mA输出 (0～10)mA输出 (1～5)V输出 (0～5)V输出 SCR可控硅过零触发脉冲输出 SSR固态继电器控制信号输出 特殊规格变送输出 参见“输入类型表” N 无控制/报警 第一报警为上限报警 H L 第一报警为下限报警 N 无控制/报警（可省略） H 第二报警为上限报警 L 第二报警为下限报警 P DC24V馈电输出 AC220V线性电源（可省略） T AC（90～265）V开关电源供电 W DC24V供电
● ● ● ● ● ● ●
★ 特别说明 ★
1、在正常情况下，仪表不需要特别维护，请注意防潮、 防尘。 2、因产品质量引起的故障，在出厂三个月内可更换或 退货，在出厂18个月内实行免费保修，在18个月后 实行有偿服务，终身维修。 3、公司保留产品改进升级和接线更改的权利，若发现 说明书与产品上的接线图不符，以产品所附的接线 图为准。若发现产品功能菜单与说明书不符，请与 当地供货商或本部联系。
最 高0.3mV DDZ-Ⅲ 流 量 变送 器 最 高0.4mV DDZ-Ⅱ 流 量 变送 器
≥ 4.7M Ω
★型号举例：WP-C801-00-08-N； WP-C403-01-12-HL； WP-T804-81-08-2H2L
注 ： 选择 0～ 10V信号输入 ，不 能 切 换 1～ 5V信号输入 。
P V显 示 器
8000
A L2指 示 灯 A L3指 示 灯 A L4指 示 灯
A L1指 示 灯
八、随机附件
1. 2. 3. 4. 5. - 13 仪表使 用说明书一本 。 出厂检 验合格 证、保修卡各一份。 仪表固 定卡扣 一副（ 160×80、 80×160外形仪表 没有） 。 各种单位标签 一张。 带通讯 仪表另 附测试 光盘一 张。
上
润
智能数字/光柱显示控制仪
使 用 手 册
OPERATING MANUAL
PV
100 A L2 A L1
A L3 80 A L4
60
40
20 AL1
PV
0
S ET
8000
A L2
A L3
A L4
PV
8000
WP- T80 WP-80
上 润 精 密 仪 器 有 限 公 司
香 港 英 皇 道 367-373号 上 润 中 心 十 九 楼 B-C室 Tel:2887 3802 Fax:2887 2479 技术服务热线：800-8581-566 E-mail:info@
智能显示控制仪表、记录仪 智能电力仪表 智能隔离转换模块 隔离安全栅 压力、差压、液位、流量传感器 超声波、液位、距离传感器 自动化工程成套系统等等
承蒙惠购本仪表不胜感激，敬请先详阅本“使用手册”， 以便于正确使用。所记载内容因改进将会不经预告予以变更， 敬请谅解，本仪表虽然经过严格的品质管理而出厂，但万一遇 有发生不正常事项或意外之处，敬请通 知本公司业务 经办人、 技术服务部 或附近 本公司 代理商为感。
CNAS CNAS C001-Q CNAS C001-E CNAS C001-S
上润精密仪器有限公司(独资)
W I DE PL U S P RE CI S I ON I NS T RUM E N TS C O. , L TD .
NO:S001100809
以我们多年的开发生产及系统成套经验,为客户提 供及推荐各种有效率而可靠的测量方法、仪器仪表、 传感器、执行机构及配套方案。我们一直专致于自动 化控制并率先推出了多种国内领先的产品：
六、显示、变送量程的校对
当上下限显示量程与实际有误差时，可通 过修改Pb1和KK1来调整,具体按下列方法 KK1=预定量程÷显示量程×原KK1(预定量程：SLH－SLL) Pb1=预定量程下限-显示量程下限×KK1+原Pb1 例: 一直流电流4～20mA输入仪表,测量量程为-200～1000KPa, 现作校对时发现输入4mA时显示-202 ,输入20mA 时显示 1008。（原Pb1=0，原KK1=1） 根据公式: Kk1=预定量程÷显示量程×原KK1 =[1000-(-200)]÷[(1008-(-202)]×1 =1200÷1210×1≈0.992 Pb1=预定量程下限-显示量程下限×KK1+原Pb1 =-200-(-202×0.992)+0=0.384≈0.4 设定：Pb1=0.4，KK1= 0.992 当上下限变送输出与实际有误差时，可通 过修改Pb3和KK3来调整，具体按下列方法： KK3=预定输出量程÷实际输出量程×原KK3 （预定输出量程：OUH－OUL） Pb3＝预定下限输出－实际下限输出×KK3＋原Pb3 例：一直流电流信号4～20mA输入仪表,测量量程为-200～1000KPa, 变送输出4～20mA,现作校对时发现仪表的显示很准，输入 4mA和20mA时,仪表分别输出3.9mA和20.1mA,设原仪表 Pb3=20.0,KK3＝1.000。 根据公式：KK3＝预定输出量程÷实际输出量程×原KK3 ＝（20－4）÷（20.1－3.9）×1.000 ＝16÷16.2×1＝0.988 Pb3＝预定下限输出－实际下限输出×KK3＋原Pb3 ＝4－3.9×0.988＋20.0=20.1 KK3=0.988 设：Pb3=20.1 注：在校对变送输出之前，应先确认显示是否正确,Pb1、Pb3修 订值精确到小数点后1位数。
智能数字/光柱显示控制仪型谱表
型
WP C S D DS T TX 3 4 7 8 9 01 03 04 0 1 2 7 8 0 1 2 3 4 5 6 7 8
号
说 单屏横式显示 单屏竖式显示 双屏横式显示 双屏竖式显示 单屏单光柱竖式显示 单屏单光柱横式显示 48×48mm
96×48mm、 48×96mm
- 1 -
智能数字/光柱显示控制仪
智能数字/光柱显示控制仪
数显±0.5%FS±1字：光柱±1%FS±1线 0～50℃ 工作温度0～50℃，相对湿度≤85%。避免在带有 腐蚀性和易燃易爆气体中使用 单 、 双屏 四 位 数显+发光 二 极管状态指 示+光柱 显示（可选）。 每 个输 出点 可任 意设 成上 、下 限控制/报警且 带回差 继电器输出:触点容量(阻性负载):AC220V/5A；DC24V/5A 可控硅过零触发脉冲输出(SCR):可触600V/100A可控硅 固态继电器控制信号输出(SSR):输出DC 9V/30mA 可控硅过零触发输出:双向可控硅600V/5A DC DC DC DC 0～10mA输出，负载电阻≤1.5K Ω 4～20mA输出，负载电阻≤750Ω 0～5V输出，负载电阻≥250KΩ 1～5V输出，负载电阻≥250KΩ 标 准 串 行通信 接 口RS-485或RS-232，波特 率 1200～9600bps，用户自由设定 DC 24V，负载≤30mA
设定值减少键 参数选择键
SET
WP-40
