柯美故障代码
柯美163V
柯美BZ163复印机常见代码及处理方法c0000 主马达故障。
c0045 定影冷却风扇马达故障。
c004e 电源冷却风扇马达故障。
c0070 主加粉马达故障。
c0210 图像转印电压不正常。
c03ff 调整模式11非适当设置。
c0500 预热故障。
c0510 定影温度过低。
c0520 定影温度过高。
c0650 扫描原位传感器故障。
c0b60 分页格切换马达故障。
c0b80 移动马达故障。
c0f32 adtc传感故障。
c0f33 adtc感应器调整不当。
c1038 引擎连接故障。
c1200 asic/内存故障。
c1300 棱镜马达故障。
c13f0 hsync检测故障。
c1468 eeprom出错。
c14a3 ir 曝光灯故障。
c0f32书中说明是adtc传感故障，造成出代码的原因有以下几种可能，如有不同看法请跟贴。
１，使用了劣质代用碳粉２，载体老化３，下粉量过大４，粉检测传感器自身问题５，维修时对机器进行了总清而未正确设定６，这是发生此故障遇到可能最多的，即搅拌杆上刮粉传感器的小装置磨损了，导致不能正常检测供粉进入维修模式方法：效用键--停止--0--0--停止--0--1进入后选择5，functton（功能模式）按yes键进入选择，atdc auto adjust按复印键，自己运行5分钟左右，就可以了，出现m2的清理办法：依次按计数器停00停01进入维修模式后选择第9项clear data（数据清除）按yes进入，选择pm counter（保养计数器）按yes确定就ok了，还有一个方法就是我前面介绍的啦，关了pm计数器，方法是进入维修模式后选择第一项services choice技术维修模式按yes确定，选择iu life stop mode（iu寿命终止模式）选择stop退出就ok了。
柯美C450数码复印机故障代码及维修模式
柯美数码复印机故障代码及维修模式发布人：佛山利民二手办公设备有限公司浏览428次【字号大中小】发布时间：2010年7月13日打印本页美能达故障代码故障名称检测时机柯美数码复印机维修代码、维修模式C0000 主马达故障• 主马达开始运转1秒钟后的任何时候，主马达(M1)锁定信号会连续维持1 秒钟的高电平(HIGH)。
C0044ADF 冷却风扇故障（仅在安装选购件AFR-19 时）• 具体内容请参考选购件维修手册(AFR-19)。
C0045 定影冷却风扇马达故障• 在定影冷却风扇马达全速或减速运转期间，定影冷却风扇马达(M3) 锁定信号会连续维持1 秒钟的高电平(HIGH)。
C004E 电源冷却风扇马达故障• 在电源冷却风扇马达的远程信号维持在ON（表示全速动转）或OFF （表示减速动转）期间，电源冷却风扇马达(M4) 的锁定信号会连续维持1 秒钟的高电平(HIGH)。
C0070 主加粉马达故障• 在碳粉瓶正在转动期间，碳粉瓶原位感应器(PC7) 会连续3.5 秒钟输出高电平(HIGH) 信号。
• 在碳粉瓶正在转动期间，碳粉瓶原位感应器(PC7) 会连续2 秒钟输出低电平(LOW) 信号。
C0210 图像转印电压异常• 在PC 感光鼓保持静止状态时，图像转印电压在规定时间连续维持在100 V 以上。
C03FF 模式设置不当• 对维修模式中“调整”的“模式设置”设置不正确。
C0500 预热故障• 预热循环期间，在规定的时间过后，定影辊的表面温度仍未达到规定的水平。
从室温到100C: 35 秒从100C 到140C: 25 秒从140C 到完成预热循环：20 秒C0500预热故障（对于具有两个定影辊加热灯的型号）* 仅限于Di2011• 预热循环开始后30 秒内，定影辊热敏电阻未检测到预定的温度，因而未完成预热循环。
柯美Bizhub C200-C210震旦AD C218彩色复印机故障代码
柯美Bizhub C200/C210震旦AD C218彩色复印机故障代码：一、警告代码：本机的CPU会执行自诊断功能，它一旦检测到故障，则会在控制面板上显示相应的警告代码和维修保养提醒标记。
警告代码列表：如果出现图像稳定故障，则会显示对应的警告代码。
代码项目说明P-5 IDC传感器（前）故障 1. 调整IDC传感器时，从所有示例样式检测到的输出电压均为指定值或以上。
P-28 IDC传感器（后）故障2. 完成调整时，使用所选光强后传感器的输出电压为指定值或更低。
3. 在图像稳定（gamma校正控制）期间，IDC传感器检测到的输出值连续三次（没有检测样式末端位置）高于阈值（皮带表面上的IDC传感器检测到的数值的一半）。
4. 在图像稳定（gamma校正控制）期间，经过初步估算后每种颜色的Hyper 0彩阶的传感器输出值为皮带表面上检测级别的一半或更低。
P-6 青色成像单元故障在最大浓度调整（Vg/Vdc调整）期间，从转印带生成的浓度样式中获取的所有浓度读数均为1.0 g/㎡(IDC传感器光电接收器输出）或更低。
P-7 品红色成像单元故障P-8 黄色成像单元故障P-9 黑色成像单元故障P-11 彩色PC驱动传感器故障从彩色PC驱动主和副传感器的输出在连续1000ms的时间内保持不变，而彩色PC马达正稳定旋转并且锁定信号处于活动（LOW-0）状态。
P-12 黑白PC驱动传感器故障从黑白PC驱动主和副传感器的输出在连续1000ms的时间内保持不变，而传送马达正稳定旋转并且锁定信号处于活动（LOW-0）状态。
P-21 色彩对位测试样式故障 1.在主扫描方向对位校正期间，在主扫描方向检测到的点数超过或少于指定值。
2. 在副扫描方向对位校正期间，在副扫描方向检测到的点数超过或少于指定值。
P-22 色彩对位调整故障 1.在主扫描方向对位校正期间，色彩偏移量超过指定范围。
2.在副扫描方向对位校正期间，色彩移位量超过指定范围。
柯美数码复印机故障代码及维修模式
、美能达故障代码故障名称检测时机柯美数码复印机维修代码、维修模式C0000 主马达故障• 主马达开始运转1秒钟后的任何时候，主马达(M1)锁定信号会连续维持1 秒钟的高电平(HIGH)。
C0044ADF 冷却风扇故障（仅在安装选购件AFR-19 时）• 具体内容请参考选购件维修手册(AFR-19)。
C0045 定影冷却风扇马达故障• 在定影冷却风扇马达全速或减速运转期间，定影冷却风扇马达(M3) 锁定信号会连续维持1 秒钟的高电平(HIGH)。
C004E 电源冷却风扇马达故障• 在电源冷却风扇马达的远程信号维持在ON（表示全速动转）或OFF （表示减速动转）期间，电源冷却风扇马达(M4) 的锁定信号会连续维持1 秒钟的高电平(HIGH)。
C0070 主加粉马达故障• 在碳粉瓶正在转动期间，碳粉瓶原位感应器(PC7) 会连续3.5 秒钟输出高电平(HIGH) 信号。
• 在碳粉瓶正在转动期间，碳粉瓶原位感应器(PC7) 会连续2 秒钟输出低电平(LOW) 信号。
C0210 图像转印电压异常• 在PC 感光鼓保持静止状态时，图像转印电压在规定时间连续维持在100 V 以上。
C03FF 模式设置不当• 对维修模式中“调整”的“模式设置”设置不正确。
C0500 预热故障• 预热循环期间，在规定的时间过后，定影辊的表面温度仍未达到规定的水平。
从室温到100C: 35 秒从100C 到140C: 25 秒从140C 到完成预热循环：20 秒C0500预热故障（对于具有两个定影辊加热灯的型号）* 仅限于Di2011• 预热循环开始后30 秒内，定影辊热敏电阻未检测到预定的温度，因而未完成预热循环。
• 预热循环期间，在规定的时间过后，定影辊的表面温度仍未达到规定的水平。

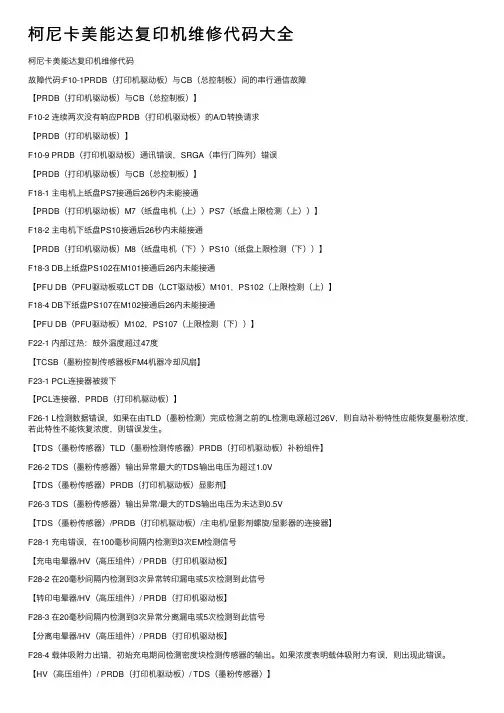

柯尼卡美能达复印机维修代码大全
柯尼卡美能达复印机维修代码⼤全柯尼卡美能达复印机维修代码故障代码:F10-1PRDB（打印机驱动板）与CB（总控制板）间的串⾏通信故障【PRDB（打印机驱动板）与CB（总控制板）】F10-2 连续两次没有响应PRDB（打印机驱动板）的A/D转换请求【PRDB（打印机驱动板）】F10-9 PRDB（打印机驱动板）通讯错误，SRGA（串⾏门阵列）错误【PRDB（打印机驱动板）与CB（总控制板）】F18-1 主电机上纸盘PS7接通后26秒内未能接通【PRDB（打印机驱动板）M7（纸盘电机（上））PS7（纸盘上限检测（上））】F18-2 主电机下纸盘PS10接通后26秒内未能接通【PRDB（打印机驱动板）M8（纸盘电机（下））PS10（纸盘上限检测（下））】F18-3 DB上纸盘PS102在M101接通后26内未能接通【PFU DB（PFU驱动板或LCT DB（LCT驱动板）M101，PS102（上限检测（上）】F18-4 DB下纸盘PS107在M102接通后26内未能接通【PFU DB（PFU驱动板）M102，PS107（上限检测（下））】F22-1 内部过热：⿎外温度超过47度【TCSB（墨粉控制传感器板FM4机器冷却风扇】F23-1 PCL连接器被拨下【PCL连接器，PRDB（打印机驱动板）】F26-1 L检测数据错误，如果在由TLD（墨粉检测）完成检测之前的L检测电源超过26V，则⾃动补粉特性应能恢复墨粉浓度，若此特性不能恢复浓度，则错误发⽣。
【TDS（墨粉传感器）TLD（墨粉检测传感器）PRDB（打印机驱动板）补粉组件】F26-2 TDS（墨粉传感器）输出异常最⼤的TDS输出电压为超过1.0V【TDS（墨粉传感器）PRDB（打印机驱动板）显影剂】F26-3 TDS（墨粉传感器）输出异常/最⼤的TDS输出电压为未达到0.5V【TDS（墨粉传感器）/PRDB（打印机驱动板）/主电机/显影剂螺旋/显影器的连接器】F28-1 充电错误，在100毫秒间隔内检测到3次EM检测信号【充电电晕器/HV（⾼压组件）/ PRDB（打印机驱动板】F28-2 在20毫秒间隔内检测到3次异常转印漏电或5次检测到此信号【转印电晕器/HV（⾼压组件）/ PRDB（打印机驱动板】F28-3 在20毫秒间隔内检测到3次异常分离漏电或5次检测到此信号【分离电晕器/HV（⾼压组件）/ PRDB（打印机驱动板】F28-4 载体吸附⼒出错，初始充电期间检测密度块检测传感器的输出。

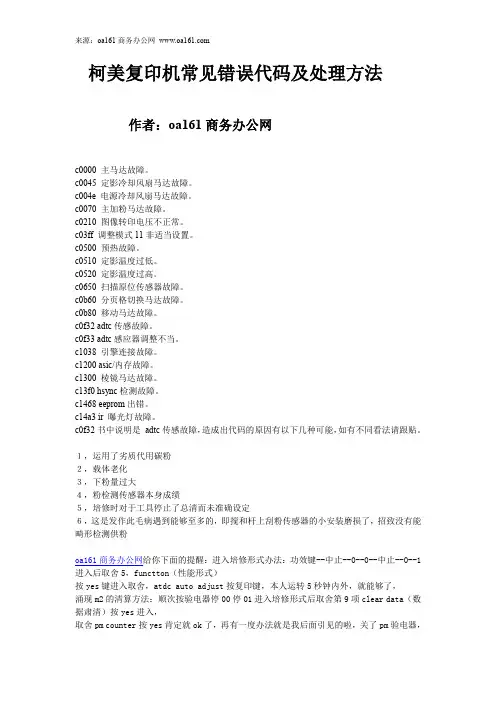

柯美复印机常见错误代码及处理方法
柯美复印机常见错误代码及处理方法作者：oa161商务办公网c0000 主马达故障。
c0045 定影冷却风扇马达故障。
c004e 电源冷却风扇马达故障。
c0070 主加粉马达故障。
c0210 图像转印电压不正常。
c03ff 调整模式11非适当设置。
c0500 预热故障。
c0510 定影温度过低。
c0520 定影温度过高。
c0650 扫描原位传感器故障。
c0b60 分页格切换马达故障。
c0b80 移动马达故障。
c0f32 adtc传感故障。
c0f33 adtc感应器调整不当。
c1038 引擎连接故障。
c1200 asic/内存故障。
c1300 棱镜马达故障。
c13f0 hsync检测故障。
c1468 eeprom出错。
c14a3 ir 曝光灯故障。
c0f32书中说明是adtc传感故障，造成出代码的原因有以下几种可能，如有不同看法请跟贴。
１，运用了劣质代用碳粉２，载体老化３，下粉量过大４，粉检测传感器本身成绩５，培修时对于工具停止了总清而未准确设定６，这是发作此毛病遇到能够至多的，即搅和杆上刮粉传感器的小安装磨损了，招致没有能畸形检测供粉oa161商务办公网给你下面的提醒：进入培修形式办法：功效键--中止--0--0--中止--0--1进入后取舍5，functton（性能形式）按yes键进入取舍，atdc auto adjust按复印键，本人运转5秒钟内外，就能够了，涌现m2的清算方法：顺次按验电器停00停01进入培修形式后取舍第9项clear data（数据肃清）按yes进入，取舍pm counter按yes肯定就ok了，再有一度办法就是我后面引见的啦，关了pm验电器，办法是进入培修形式后取舍第一项services choice技能培修形式按yes肯定，取舍iu life stop mode（iu寿数停止形式）取舍stop加入就ok了。
柯尼卡美能达C250故障代码讲解
柯尼卡美能达C250/252/300/352彩色复印机常见代码C3451,定影加热辊预热故障C3452,定影压力辊加热故障C3851,加热辊异常低温C3852,压力辊异常低温C3751,加热辊异常高温C3752,压力辊异常高温C2551,青色TCR感应器检测到异常低的碳粉浓度C2552,青色TCR感应器检测到异常高的碳粉浓度C2553,红色TCR感应器检测到异常低的碳粉浓度C2554,红色TCR感应器检测到异常高的碳粉浓度C2555,黄色TCR感应器检测到异常低的碳粉浓度C2556,黄色TCR感应器检测到异常高的碳粉浓度C2557,黑色TCR感应器检测到异常低的碳粉浓度C2558,黑色TCR感应器检测到异常高的碳粉浓度C2559,青色TCR感应器调整故障C255A红色TCR感应器调整故障C255B黄色TCR感应器调整故障C255C黑色TCR感应器调整故障C2451,新转印清洁器复位故障C3461新定影部件复位故障C2651.青色成像部件EEPROM访问故障--建议更换硒鼓或EEPROM C2652,红色成像部件EEPROM访问故障--建议更换硒鼓或EEPROM C2653,黄色成像部件EEPROM访问故障--建议更换硒鼓或EEPROMC2654,黑色成像部件EEPROM访问故障--建议更换硒鼓或EEPROMC2A01.青色碳粉盒EEPROM访问故障--建议更换碳粉盒或EEPROMC2A02,红色碳粉盒EEPROM访问故障--建议更换碳粉盒或EEPROMC2A03,黄色碳粉盒EEPROM访问故障--建议更换碳粉盒或EEPROMC2A04,黑色碳粉盒EEPROM访问故障--建议更换碳粉盒或EEPROM二：柯尼卡美能达C350/450彩色复印机的一些常见故障代码以下我将这些机器的常见故障代码列出来供大家参考C0200，青色PC感光鼓充电电晕故障--充电座需要维修更换C0202，红色PC感光鼓充电电晕故障--充电座需要维修更换C0204，黄色PC感光鼓充电电晕故障--充电座需要维修更换C0206，黑色PC感光鼓充电电晕故障--充电座需要维修更换C0208，PC感光鼓充电电晕故障--充电座需要维修更换C0500, 定影加热辊预热故障C0501, 定影压力辊加热故障C0510, 加热辊异常低温C0511, 压力辊异常低温C0520, 加热辊异常高温C0521, 压力辊异常高温C0F30, 青色ATDC感应器检测到异常低的碳粉浓度C0F31, 青色ATDC感应器检测到异常高的碳粉浓度C0F32, 红色ATDC感应器检测到异常低的碳粉浓度C0F33, 红色ATDC感应器检测到异常高的碳粉浓度C0F34, 黄色ATDC感应器检测到异常低的碳粉浓度C0F35, 黄色ATDC感应器检测到异常高的碳粉浓度C0F36, 黑色ATDC感应器检测到异常低的碳粉浓度C0F37, 黑色ATDC 感应器检测到异常高的碳粉浓度C0F3A, 青色ATDC 感应器调整故障C0F3B ，红色ATDC 感应器调整故障C0F3C ，黄色ATDC 感应器调整故障C0F3D ，黑色ATDC 感应器调整故障C13C8, 新转印清洁器复位故障C13CA ，新定影部件复位故障C13D1. 青色成像部件EEPROM 访问故障--建议更换硒鼓或EEPROM C13D2, 红色成像部件EEPROM 访问故障--建议更换硒鼓或EEPROM C13D3, 黄色成像部件EEPROM 访问故障--建议更换硒鼓或EEPROM 柯尼卡美能达bizhub 250/350故障代码列表有关选购件故障休码的详细信息，请参阅相关选购件的维修手册代码 项目 说明 等级C001 LCT 通讯失败 B C0202 纸盒1升降故障 即使纸盒的纸张提升操作开始后已经过了指定时间提升感应器仍未导通。
柯美BizhubC200C210震旦ADC218彩色复印机故障代码
柯美BizhubC200C210震旦ADC218彩色复印机故障代码柯美Bizhub C200/C210震旦AD C218彩色复印机故障代码：一、警告代码：本机的CPU 会执行自诊断功能，它一旦检测到故障，则会在控制面板上显示相应的警告代码和维修保养提醒标记。
警告代码列表：如果出现图像稳定故障，则会显示对应的警告代码。
1. P-5 IDC 传感器（前）故障3. P-6：青色成像单元故障；4. P-7：品红色成像单元故障；5. P-8：黄色成像单元故障；*1：故障传感器检查步骤：①打开前门，然后开启机器的主电源开关。
②通过维修模式调用[Sensor Check] （传感器检查）画面至屏幕。
(有关如何显示的详情，请参见“调整／设置”。
)③关闭前门，然后启动\[Stabilization] （稳定）。
④在稳定处理序列期间，请检查相位检测传感器（彩色PC驱动主／副传感器）的数值是否发生变化。
⑤如果数值没有变化，则说明传感器出现故障。
*1：故障传感器检查步骤：①打开前门，然后开启机器的主电源开关。
②通过维修模式调用[Sensor Check] （传感器检查）画面至屏幕。
(有关如何显示的详情，请参见“调整／设置”。
)③关闭前门，然后启动\[Stabilization] （稳定）。
④在稳定处理序列期间，请检查相位检测传感器（黑白PC驱动主／副传感器）的数值是否发生变化。
⑤如果数值没有变化，则说明传感器出现故障。
本机的CPU会执行自诊断功能，它一旦检测到故障，则会在控制面板上显示相应的故障代码。
·由于机器无法通过软件控制处理任务，因此在控制面板上显示中止代码。
·系统程序被中止时，机器会试图自动重新启动该程序。
如果重新启动程序失败，请检查或更换电气组件，单元，四、故障重置：根据故障代码的等级不同会采用不同的故障重置步骤。
故障重置步骤列表：A级重置步骤：在出现故障时，即使关闭再打开主电源开关，或打开再关闭前门，也无法清除状态的情况下使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
美能达故障代码清单故障代码故障名称检测时机C0000 主马达故障• 主马达开始运转1秒钟后的任何时候，主马达(M1)锁定信号会连续维持1 秒钟的高电平(HIGH)。
C0044ADF 冷却风扇故障（仅在安装选购件AFR-19 时）• 具体内容请参考选购件维修手册(AFR-19)。
C0045 定影冷却风扇马达故障• 在定影冷却风扇马达全速或减速运转期间，定影冷却风扇马达(M3) 锁定信号会连续维持1 秒钟的高电平(HIGH)。
C004E 电源冷却风扇马达故障• 在电源冷却风扇马达的远程信号维持在ON（表示全速动转）或OFF （表示减速动转）期间，电源冷却风扇马达(M4) 的锁定信号会连续维持1 秒钟的高电平(HIGH)。
C0070 主加粉马达故障• 在碳粉瓶正在转动期间，碳粉瓶原位感应器(PC7) 会连续3.5 秒钟输出高电平(HIGH) 信号。
• 在碳粉瓶正在转动期间，碳粉瓶原位感应器(PC7) 会连续2 秒钟输出低电平(LOW) 信号。
C0210 图像转印电压异常• 在PC 感光鼓保持静止状态时，图像转印电压在规定时间连续维持在100 V 以上。
C03FF 模式设置不当• 对维修模式中“调整”的“模式设置”设置不正确。
C0500 预热故障• 预热循环期间，在规定的时间过后，定影辊的表面温度仍未达到规定的水平。
从室温到100C: 35 秒从100C 到140C: 25 秒从140C 到完成预热循环：20 秒C0500预热故障（对于具有两个定影辊加热灯的型号）* 仅限于Di2011• 预热循环开始后30 秒内，定影辊热敏电阻未检测到预定的温度，因而未完成预热循环。
• 预热循环期间，在规定的时间过后，定影辊的表面温度仍未达到规定的水平。
从室温到6OC: 4 秒从6OC 到10OC: 2 秒从10OC 到13OC: 1 秒从13OC 到155C: 0.5 秒C0501预热故障2 （对于具有两个定影辊加热灯的型号）* 仅限于Di2011• 预热循环开始后30 秒内，定影辊副热敏电阻未检测到预定的温度，因而未完成预热循环。
• 预热循环期间，在规定的时间过后，定影辊的表面温度仍未达到规定的水平。
从室温到60C: 7 秒从60C 到10OC: 2 秒从10OC 到13OC: 1 秒从130C 到155C: 0.5 秒C0510 定影故障（定影温度异常低）• 待机状态下，定影辊热敏电阻检测的温度在规定时间内维持在120C （对于具有两个定影辊加热灯的型号为105OC）以下。
• 打印循环期间，定影辊热敏电阻检测的温度在规定时间内维持在120C （对于具有两个定影辊加热灯的型号为105OC）以下。
C0511定影故障（定影温度异常低2）*仅限于Di2011• 待机状态下，定影辊副热敏电阻检测的温度在规定时间内维持在105OC 以下。
• 打印循环期间，定影辊副热敏电阻检测的温度在规定时间内维持在105OC 以下。
C0520 定影故障（定影温度异常高）• 定影辊热敏电阻检测的温度在规定时间内维持在240C以上。
C0521定影故障（定影温度异常高2）*仅限于Di2011• 定影辊副热敏电阻检测的温度在规定时间内维持在240OC以上。
C0650 扫描器原位感应器故障• 在扫描运动结束时以及在二次遮光期间，扫描器马达(M5) 接通且使扫描器回到原位的序列已执行到规定的序列数，但扫描器原位感应器(PC10) 还没有从高电平(HIGH) 变到低电平(LOW)。
• 在扫描原位感应器的原位确认运动结束时以及在二次遮光期间，扫描器马达(M5) 接通且扫描运动已经开始执行到所设定的序列数，但扫描器原位感应器(PC10) 还没有从低电平(LOW) 变到高电平(HIGH)。
C0B60分页格切换马达故障（仅在安装选购件JS-204 时）* 具体内容请参考选购件维修手册(JS-204)。
C0B80移位马达故障（仅在安装选购件OT-103 时）* 具体内容请参考选购件维修手册(OT-103)。
C0F32 ATDC 感应器故障• 主马达(M1) 开始转动2 秒后，ATDC 感应器(UN1) 的测量值小于5% （大于4.63 V）。
• 主马达(M1) 开始转动2 秒后，ATDC 感应器(UN1) 的测量值为19% 或更大（1.41 V 或更小）。
C0F33 ATDC 感应器调整不当• 在作为ATDC感应器自动调整操作一部分的ATDC感应器(UN1) 的数据采样开始后1 秒内，对ATDC 控制电压的调整没有完成。
• 在ATDC 感应器自动调整操作过程中，ATDC 感应器控制电压在5.39 V 至8.15 V 的范围之外。
C1038 引擎连接故障主板(PWB-A) 与控制电路板(PWB-C/C) 连接故障• 经过1.5 秒或更长时间后，还没有确认信号从主板(PWBA)传到控制电路板(PWB-C/C)。
• 一个错误命令信号从控制电路板(PWB-C/C) 传到主板(PWB-A)。
• 一个错误命令信号从主板(PWB-A) 传到控制电路板(PWB-C/C)。
C1200 ASIC/ 内存故障ASIC/ 内存（图像及控制）故障• 控制电路板(PWB-C/C) 的SRAM 出现读或写错误。
C1300 棱镜马达故障启动故障• 在棱镜马达开始转动1 秒后规定的时间内，未检测到低电平棱镜马达(M2) 锁定信号。
锁定信号出错：检测到第一锁定信号后不稳定。
• 在检测到第一低电平棱镜马达(M2) 锁定信号（第一锁定）后1 秒内，未检测到下一个低电平棱镜马达锁定信号。
锁定信号出错：锁定信号超时• 虽然棱镜马达保持稳定转动，但在规定的连续时间内未检测到一个低电平棱镜马达(M2) 锁定信号。
错误的锁定信号• 当棱镜马达处在断电状态时，在规定的时间或更长时间内检测到一个低电平棱镜马达(M2) 锁定信号。
C133B 与选购件的通讯出错• 打印循环期间，在预定时间内，不能与打印机电路板通讯。
C133D ROM 检查出错• 打开电源开关时，检测到传真电路板上的快速ROM 芯片出错。
C13F0 HSYNC 故障激光扫描系统故障• 在棱镜马达(M2) 开始转动且已开始输出激光后规定的时间内，SOS 感应器未检测到SOS 的上升缘。
• 虽然VIA （图像区域控制）已开启，但SOS 感应器未检测到SOS 的上升缘。
C1468 EEPROM 故障EEPROM 出错• 数据无法写入EEPROM。
• 保存在EEPROM 中的数据出错。
C14A3 IR 荧光灯故障扫描器的曝光灯(LA2) 无法打开。
• 在遮光和二次遮光过程中，曝光灯的强度为预定值或更小的值。
故障代码复原代码说明步骤C0000 主马达故障• 关闭电源开关，再开启C0044 ADF 冷却风扇故障C0045 定影冷却风扇马达故障C004E 电源冷却风扇马达故障C0070 主加粉马达故障C0210 图像转印电压异常C03FF 模式设置不当对维修模式中“调整”进行正确设置C0500 预热故障•。
按住Stop 键的同时打开电源开关C0501 预热故障2C0510 定影故障（定影温度异常低）C0511 定影故障（定影温度异常低2）C0520 定影故障（定影温度异常高）C0521 定影故障（定影温度异常高2）C0650 扫描器原位感应器故障•。
关闭电源开关，再开启C0B60 分页格切换马达故障C0B80 移位马达故障C0F32 ATDC 感应器故障C0F33 ATDC 感应器调整不当C1038 引擎连接故障C1200 ASIC/ 内存故障C1300 棱镜马达故障C133B 与选购件的通讯出错C133D ROM 检查出错C13F0 HSYNC 故障C1468 EEPROM 故障C14A3 IR 荧光灯故障进入维修模式1. 按效用键。
2. 按照如下顺序按下列键。
3. 停止→ 0 → 0 → 停止→ 0 → 14. 将出现维修模式菜单屏幕。
< 退出维修模式>• 按面板复原键多次，直到原来的屏幕重新出现为止。
< 修改维修模式功能设定值步骤>1. 用[ ▲ /? ] 键选择所需的项目。
2. 用[▲/ ? ] 键、[ < / > ] 键、或数字键盘选择设定值。
3. 确认选择，按[Yes] 键。
4. 返回前面的屏幕，按[No] 键。
Service Mode（维修模式）1. SERVICE'S CHOICE（技术维修选择）SHIPMENT DESTINATION （市场地区）MAINTENANCE COUNTER （保养计数器）IU LIFE STOP MODE （IU 寿命终止模式）ID ADJUST （ID 调整）VG ADJUST （VG 调整）FUSER TEMP. Ad (PLAIN)（定影温度调整（普通纸））FUSER TEMP. Ad (THICK)（定影温度调整（厚纸））FUSER TEMP. Ad (OHP)（定影温度调整(OHP)）LEADING EDGE ERAGE （前边缘消除）TRAILING EDGE ERAGE （后边缘消除）VERTICAL EDGE ERAGE （上下边缘消除）LOOP ADJUST (TRAY1)（波幅调整（第 1 纸盒））LOOP ADJUST (TRAY2 TO TRAY5)*（波幅调整（第 2 纸盒到第5 纸盒）*）LOOP ADJUST (DUPLEX)（波幅调整（双面））LOOP ADJUST (BYPASS)（波幅调整（手送进纸））FLS PAPER SIZE （FLS 纸张尺寸）CCD APS SIZE （CCD APS 尺寸）GDI TIMEOUT （GDI 超时）2. ADJUST （调整）PRN MAIN REGIST （打印主对位）PRN SUB REGIST （打印次对位）CCD MAIN ZOOM （CCD 主缩放）CCD SUB ZOOM （CCD 次缩放）CCD MAIN REGIST （CCD 主对位）CCD SUB REGIST （CCD 次对位）ADF SUB ZOOM （ADF 次缩放）ADF MAIN REGIST （ADF 主对位）ADF SUB REGIST1 （ADF 次对位1）ADF SUB REGIST2 （ADF 次对位2）ADF REG. LOOP 1 （ADF 对位波幅1）ADF REG. LOOP 2 （ADF 对位波幅2）ATDC GAIN （ATDC 增益）MODEL SETTING （模式设定）3. COUNTER （计数器）TOTAL COUNTER （总计数器）SIZE COUNTER （尺寸计数器）PM COUNTER （PM 计数器）MAINTENANCE COUNTER （保养计数器）SUPPLIES LIFE COUNT. （使用寿命计数）APPLICATION COUNTER （应用计数器）SCAN COUNTER （扫描计数器）PAPER SIZE COUNTER （纸张尺寸计数器）MISFEED COUNTER （卡纸计数器）TROUBLE COUNTER （故障计数器）4. DISPLAY （显示）TONER DENSITY LEVEL （碳粉浓度水平）PROCESS CONTROL （过程控制）MAIN F/W VER. （主机固件版本）ENGINE F/W VER. （引擎固件版本）PCL F/W VER.* （PCL 固件版本*）NIC F/W VER.* （网卡固件版本*）ADF F/W VER.* （ADF 固件版本*）MAIN RAM SIZE （主内存大小）PCL RAM SIZE* （PCL 内存大小*）SERIAL NO. （序列号）CUSTOMER ID （用户识别码）5. FUNCTION （功能）PAPER FEED TEST （送纸测试）PROCESS CHECK （过程检查）ATDC AUTO ADJUST （ATDC 自动调整）PRINT TEST PATTERN （打印测试图案）ADF FEED TEST （ADF 输稿测试）COPY ADF GLASS AREA（复印ADF 玻璃区域）CCD MOVE TO HOME （CCD 移到原位）SCAN TEST （扫描测试）ADF WIDTH ADJ. (MAX) （ADF 宽度调整（最大）*）ADF WIDTH ADJ. (MIN) （ADF 宽度调整（最小）*）ADF SENSOR ADJUST （ADF 感应器调整*）7. FIXED ZOOM CHANGE（固定缩放修改）REDUCTION2 （缩小2）REDUCTION1 （缩小1）EXPANSION1 （放大1）EXPANSION2 （放大2）9. CLEAR DATA （清除数据）MEMORY CLEAR （清除内存数据）PM COUNTER （PM 计数器）MAINTENANCE COUNTER （保养计数器）SUPPLIES LIFE COUNT. （使用寿命计数）APPLICATION COUNTER （应用计数器）SCAN COUNTER （扫描计数器）PAPER SIZE COUNTER （纸张尺寸计数器）MISFEED COUNTER （卡纸计数器）TROUBLE COUNTER （故障计数器）ADF BACKUP CLEAR*（ADF 备份数据清除*）。
