遇水膨胀嵌缝胶技术标准
遇水膨胀嵌缝胶技术标准
遇水膨胀嵌缝胶的物性指标参照《膨润土橡胶遇水膨胀止水条》JG/T 141-2001 以及《聚氨酯密封膏》JC 482－92的行业标准制定，检测结果需要满足表15的指标要求。
1、遇水膨胀嵌缝胶均需要具有缓膨胀性能，为非定型产品，挤出后粘贴在施工缝表面，经过一定时间后固化成型，成型后的断面尺寸宽度为1.5~2cm，高度为8～10mm。
2、遇水膨胀嵌缝胶一般采用双道设置，主要应用在矿山法车站迎水面结构的施工缝、结构通道洞口部位（即断面变化部位施工缝）施工缝、盾构洞口后浇环梁施工缝等部位，一般与施工缝部位的预埋注浆管配套使用。
表15 遇水膨胀嵌缝胶的物性指标。
遇水膨胀密封胶的研制及应用(样板)

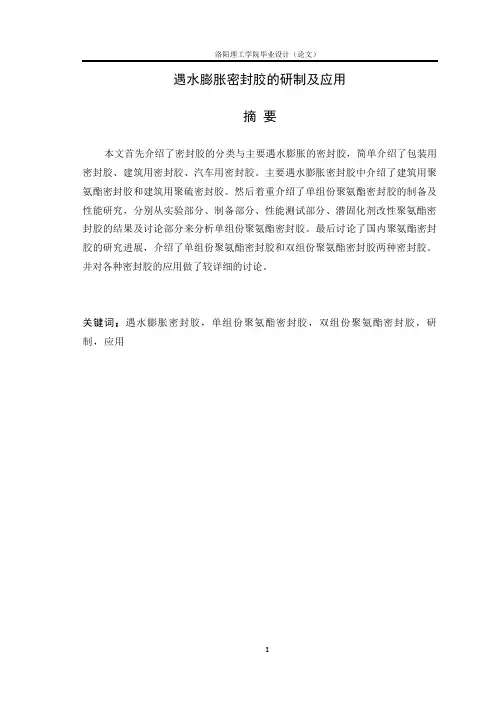

遇水膨胀密封胶的研制及应用摘要本文首先介绍了密封胶的分类与主要遇水膨胀的密封胶，简单介绍了包装用密封胶、建筑用密封胶、汽车用密封胶。
主要遇水膨胀密封胶中介绍了建筑用聚氨酯密封胶和建筑用聚硫密封胶。
然后着重介绍了单组份聚氨酯密封胶的制备及性能研究，分别从实验部分、制备部分、性能测试部分、潜固化剂改性聚氨酯密封胶的结果及讨论部分来分析单组份聚氨酯密封胶。
最后讨论了国内聚氨酯密封胶的研究进展，介绍了单组份聚氨酯密封胶和双组份聚氨酯密封胶两种密封胶。
并对各种密封胶的应用做了较详细的讨论。
关键词：遇水膨胀密封胶，单组份聚氨酯密封胶，双组份聚氨酯密封胶，研制，应用When the water expansion sealant development and applicationABSTRACTThis paper firstly introduces the classification and main seal glue in water is expanding sealant, simply introduces packing seal glue, building sealant, automobile use sealing glue. Major in water is introduced in the expansive sealant pu sealants used together and architectural sulfur sealant.Then introduces a polyurethane sealant aggregate-organ, the synthesis and properties respectively from the results section, preparation part, performance testing part, latent curing agent modified polyurethane sealant results and discussion parts to analysis the aggregate-organ copies of polyurethane sealant.Finally discussed the domestic polyurethane sealant, introduces the research progress of polyurethane sealant and aggregate-organ of two-component polyurethane sealant two sealant.And has made the detailed discussion to each kind of sealant's application.KEY WORDS: Under water expansion sealants, pu sealants, ca copies of two-component polyurethane sealant, development, using目录前言 (1)第1章密封胶分类与主要遇水膨胀密封胶 (2)1.1 密封胶的分类 (2)1.1.1 包装用的密封胶 (2)1.1.1 建筑用密封胶 (2)1.1.2汽车用密封胶。
高分子防水材料遇水膨胀橡胶检验实施细则
高分子防水材料遇水膨胀橡胶检验实施细则一、评定依据：GB/T18173.3-2002 《高分子防水材料第三部分遇水膨胀橡胶》二、引用标准：GB/T531-1999 《橡胶袖珍硬度计压入硬度试验方法》GB/T528-1998 《硫化橡胶、热塑性橡胶拉伸力应变性能的测定》GB/T2941-1991 《橡胶试样环境调节和试验的标准温度.湿度及时间》GB/T9865.1-1996 《硫化橡胶、热塑性橡胶样品和试样的制备热塑性橡胶》三、范围及用途：适用于以水溶性聚氨酯预聚体、丙烯酸钠高分子吸水性树脂等吸水性材料与天然橡胶、氯丁橡胶等合成橡胶制成的遇水膨胀性防水橡胶。
主要用于各种隧道、顶管人防等地下工程，基础工程的接缝、防水密封和船舶机车等工业设备的防水密封。
四、材料分类1、类型（1）产品按工艺可分为制品型（PZ）和腻子型（PN）；（2）按其在静态蒸馏水中的体积膨胀倍率（％）可分为制品型：≥150%~＜250%，≥250%～＜400%，≥400%～＜600%等几类；腻子型≥150％，≥220％，≥300％等几类。
2、产品按顺序标记：类型、体积膨胀倍率（％）、规格；标记示例：（1）宽度为30 mm、厚度为20 mm的制品型膨胀橡胶，体积膨胀倍率≥400％，标记为：PZ-400型30mm×20mm；（2）长轴30 mm、短轴20 mm的椭圆形膨胀橡胶，体积膨胀倍率≥250％，标记为：PZ-250型R15mm×R10mm；（3）复合型膨胀橡胶宽度为200 mm，厚度为6 mm 施工缝（S）用止水带，复合两条体积膨胀倍率≥400％的制品型膨胀橡胶，标记为：S 200 mm×6 mm /PZ-400×2型。
五、试验室环境条件试样的停放时间和温度按下列要求：（1）试验前需要将试样提前24h放入试验室中，在标准温度23土2℃下调整24h 后试验。
（2）试验室温度控制在23±2℃范围内。
遇水膨胀止水胶使用说明书
遇水膨胀止水胶使用说明书遇水膨胀止水胶是一种遇水膨胀、单液、弹性密封胶。
它以聚氨酯的预体为基础、含有特殊接枝的尿烷。
具有橡胶的弹性止水和遇水后自身的体积膨胀止水的双重密封止水机理,适用于混凝土施工建防水和各类预埋构件的防渗漏。
遇水膨胀止水胶可以在潮湿环境中固化。
固化时间取决于环境温度和湿度。
温度越高或湿度越大，固化时间越短。
表面硬化（指触干燥）后即可进行下一次混凝土浇筑。
主要特点：1、止水效果好具有橡胶的弹性止水和遇水后自身的体积膨胀止水的双重密封止水机理,最大能抗1.2MPa的水压；2、耐久性强、质量变化率低止水胶结构中含尿烷联结链，在长期时间内不会造成膨胀元流失，在常温下，使用寿命超过100年；3、缓膨胀性好其7天的膨胀率占最张的膨胀率≤50%（实测值可达39.3%）,非常适用于潮湿多水的施工环境；4、施工便捷单组分、胶状物,可使用标准嵌缝胶施工枪；施工密贴能牢固删A贴在混凝土表面，而不论基面是否潮湿、光滑期糙。
5、环保具有良好的耐化学品性能，可以耐盐酸、盐水、碳酸钠、氢氧化钾等化学物品；可与饮水接触、安全、无毒，属环保型产品。
遇水膨胀止水胶施工应按以下工序进行：一、基面处理基面必须牢固，表面不得有油污、蜂窝、起皮、起砂等现象，否则应予以清除。
二、挤出止水胶将止水胶装入胶枪中，旋上胶嘴，根据接缝要求切割胶嘴的大小和宽度，用铁丝从胶嘴处伸入胶枪捅破止水胶包装，然后用胶枪将密封胶挤入施工健内。
避免与水接触。
1每支容积为600ml2止水胶采用专用注胶器挤出，挤出宽度及高度应满足设计要求。
挤出应连续、均匀、饱满、无气泡或孔洞。
3止水胶与其它防水工艺配套使用时可待其它防水措施定型后再施做（比如涂刷界面剂、固定注浆管等14止水胶一旦出现破损部位或提前膨胀的部位，应割除，并在割除部位重新粘贴止水胶，新旧止水胶的搭接长度不小于20mm,搭接部位应粘贴牢固、紧密，搭接处不得留有缝隙。
施工缝遇水膨胀止水条施工工艺标准_secret
施工缝遇水膨胀止水条施工工艺1、材料：BW遇水膨胀橡胶止水条，膨胀倍率高，能使混凝土施工缝具有较强的平衡自愈功能。
BW遇水膨胀橡胶止水条为聚氨酯、丙稀酸钠等高分子吸水性树脂自粘性的防水材料，断面为矩形，（详见：建施12J2图集中要求；其断面尺寸20 mm×30 mm遇水膨胀止水条水泥钉固定，中距200～500并用氯丁胶粘剂粘贴）。
可用于竖向施工缝及水平施工缝。
2、施工缝混凝土面可预留成定位浅槽或平茬，BW遇水膨胀橡胶止水条拟粘贴部位表面可以是粗糙面，也可以是光滑面，但必须平整、干燥、洁净遇水膨胀止水条，水泥钉固定同一工程，BW遇水膨胀橡胶止水条应使用同一生产厂、同一类型产品12J2 ；1/A20图集：BW遇水膨胀橡胶止水条施工3 操作工艺3.1工艺流程3.2施工做法3.2.1土表面清理：粘贴BW遇水膨胀橡胶止水条前，用钢丝刷、油灰刀、毛刷，将施工缝已硬化的混凝土表面的水泥浮浆、杂物及灰尘清理干净，3.2.2 水平施工缝粘贴止水条：将包裹在BW遇水膨胀橡胶止水条粘结面的隔离纸撕掉，利用止水条的自粘性，把止水条直接粘贴在施工缝混凝土表面上。
3.2.3 竖向施工缝混凝土表面仍利用止水条本身的可粘性粘贴3.2.4用滚筒滚压BW遇水膨胀橡胶止水条上表面，使止水条与混凝土表面粘结严密、牢固。
牢固即可，4、混凝土浇筑：BW遇水膨胀橡胶止水条粘贴完毕，经隐蔽工程验收合格后，揭去止水条表面隔离纸，方可进行下一工序混凝土浇筑。
5 成品保护5.1止水条施工完毕后，应及时进行下一工序的混凝土浇筑。
如确因客观原因导致混凝土浇筑时间间隔较长时，应及时覆盖保护材料（塑料薄膜等）以防止污染、阳光长时间照射，避免雨淋、水泡。
5.2浇筑下一工序混凝土时，应注意避免混凝土直接冲击止水条，导致止水条位移、脱落，尤其是竖向止水条。
6 应注意的质量问题6.1施工缝处混凝土表面一定要保持坚实、平整，不得有砂浆再次找平现象，如有凸、凹、松散部位，应剔至坚实面。
防水材料技术标准
防⽔材料技术标准北京地铁⼗号线⼯程防⽔材料技术标准北京城建设计研究总院有限责任公司⼆零零四年七⽉⼀、塑料防⽔板塑料防⽔板产品执⾏国家标准《⾼分⼦防⽔材料第⼀部分⽚材》GB 18173.1—2000中均质⽚材的指标。
其技术要点有：1、矿⼭法区间采⽤厚度为1.5mm的EV A（⼄烯－醋酸⼄烯）和PVC（聚氯⼄稀）防⽔板，矿⼭法车站采⽤厚度为2.0mm厚的ECB（⼄烯－醋酸⼄烯改性沥青共混）或EV A塑料防⽔板，防⽔板的宽幅不得⼩于2m。
2、防⽔板要求采⽤⽆钉铺设双焊缝施⼯⼯艺进⾏施⼯。
3、在矿⼭法区间隧道、暗挖出⼊⼝通道、暗挖通风道、区间暗挖法施⼯的联络通道中设置分区防⽔注浆系统，暗挖车站主体结构仅设置注浆系统。
分区系统采取在结构施⼯缝和变形缝部位防⽔板表⾯焊接宽度不⼩于30cm的塑料外贴式⽌⽔带（其技术指标要求参照“⼗⼆中埋式可注浆⽌⽔带”）的⽅法实现，⽌⽔带环向间距为9m，纵向与隧道等长设置2道（通风道暂按纵向6道考虑），注浆系统采取在防⽔板内表⾯固定注浆管的⽅法实现，注浆管间距车站3m，区间4m。
4、防⽔板接缝采⽤双焊缝进⾏热熔焊接，焊接完毕后采⽤充⽓法对每条焊缝进⾏检测，充⽓压⼒为0.25MPa，5分钟内压⼒下降⼩于20%，否则应对漏⽓的焊缝进⾏全⾯的⼿⼯补焊；双焊缝部位的拉伸强度不得⼩于母材的强度（焊缝外断裂），⼿⼯焊缝的强度应满⾜表1中的规定。
5、塑料防⽔板的主要技术指标必须符合下表中的规定：⼆、膨润⼟防⽔毯膨润⼟防⽔毯主要应⽤在明挖法施⼯的地下车站和区间的侧墙和底板，均采⽤“外防内贴”法施⼯。
1、膨润⼟防⽔毯中钠基膨润⼟颗粒的净含量不⼩于5.5kg/m2。
2、阴、阳⾓部位设置附加防⽔层，宽度为50cm，变形缝和施⼯缝部位设置防⽔加强层，宽度为50cm。
3、所有预留搭接部位进⾏临时收⼝处理（⾦属压条），同时采⽤塑料薄膜（厚度不⼩于0.5mm）进⾏保护。
4、永久收⼝部位采⽤⾦属压条和膨润⼟密封膏进⾏封⼝处理，膨润⼟防⽔毯和其它种类防⽔层进⾏过渡时，采⽤膨润⼟密封膏和宽度为1m的膨润⼟防⽔毯加强层进⾏过渡处理。
遇水膨胀止水条标准
遇水膨胀止水条标准一、概述遇水膨胀止水条是一种特殊的高分子材料，具有遇水急剧膨胀的特性，是建筑工程防水防漏的重要材料之一。
其广泛应用于水利工程、桥梁建设、隧道施工、房屋建筑等领域的变形缝、施工缝、裂缝等容易渗水的部位。
二、产品特点1. 遇水膨胀：一旦接触到水分便会迅速膨胀，形成阻碍水渗透的橡胶弹性体。
2. 使用方便：安装时只需按要求将其粘贴或嵌入一定间隙即可，无需复杂工艺。
3. 耐候性强：具有良好的抗老化、抗紫外线性能，可在各种环境条件下使用。
4. 无毒环保：无污染物质，符合国家环保标准。
5. 持久耐用：经过科学配方研制而成的止水条具有较长的使用寿命。
三、执行标准为了确保遇水膨胀止水条的质量和使用效果，相关行业标准和规范对其原材料、生产工艺、产品质量等方面均作出了明确规定。
具体包括但不限于以下内容：1. 原材料应符合相关质量标准和要求，禁止使用劣质或不符合要求的原料。
2. 产品外观应整洁、无破损、无明显杂质。
3. 膨胀率、抗压强度、耐热度等关键技术指标应符合相关标准要求。
4. 在储存和运输过程中，应注意保护产品不受损坏，防止受潮或暴晒。
四、应用建议在选择和使用遇水膨胀止水条时，以下几点值得注意：1. 根据工程实际需求和施工方案，正确选用规格型号和质量等级的产品。
2. 在安装止水条前，应对待安装部位进行清洁处理，保证接触面干燥、平整。
3. 注意止水条的搭接和密封问题，确保止水条能够充分发挥作用。
4. 对于长期处于高湿度、高温等恶劣环境下的部位，应适当加强维护和管理，及时更换失效的止水条。
五、总结遇水膨胀止水条作为一种重要的防水材料，其质量和性能直接关系到工程的安全性和稳定性。
因此，我们应当重视并遵守相关的标准和规范，从源头上保障产品的品质。
同时，在实际应用中也要根据具体情况灵活调整策略和方法，确保止水条能够发挥理想的效果。
施工缝遇水膨胀止水条施工工艺标准04版.doc
施工缝遇水膨胀止水条施工工艺标准1适用范围本工艺适用于一般工业与民用建筑地下室结构，主要针对构件为基础底板、地下室外墙及迎水地下室顶板。
2施工准备2.1材料2.1.1本工程采用BW型遇水膨胀橡胶止水条。
是由聚氨酯、丙稀酸钠等高分子吸水性树脂等材料，与合成橡胶或天然橡胶制得的条状固体防水材料，断面为矩形，其断面尺寸主要有15 mm×20 mm、20 mm×30 mm、20 mm×50 mm、10 mm×40 mm等，长度可根据设计要求进行加工。
2.1.2遇水膨胀橡胶止水条进场时，应有出厂合格证。
进场后应及时进行外观检验，在现场经外观检验合格的遇水膨胀橡胶止水条中，随机抽出足够试样送检验单位，进行复试检验，待检验报告合格后方可使用。
2.1.3遇水膨胀橡胶止水条自生产日起一年内，根据产品类型其性能指标应分别符合《高分子防水材料第3部分遇水膨胀橡胶》GB/T18173.3—2002或《膨润土橡胶遇水膨胀止水条》JG/J141－2001的规定，逾期需经再次复试检验，待检验报告合格后方可继续使用。
2.1.4遇水膨胀橡胶止水条的主要技术指标应符合表一或表二的要求。
表一：腻子型遇水膨胀橡胶止水条技术指标序号项目指标PN－150 PN－220 PN－3001 体积膨胀倍率（%）≥150 ≥220 ≥3002 高温流淌性（80℃×5h）无流淌无流淌无流淌3 低温性试验（－20℃×2h）无脆裂无脆裂无脆裂表二：膨润土遇水膨胀橡胶止水条技术指标项目技术指标普通型C 缓膨型S抗水压力（Mpa）≥ 1.5 2.5规定时间吸水膨胀率（%）4h 200～250 －24h－200～250 48h72h96h120h144h最大吸水膨胀率（%）≥400 300 密度（g/cm3） 1.6±0.1 1.4±0.1 耐热性80℃、2h 无流淌低温柔性－20℃、2h绕Φ20mm圆棒无裂纹耐水性浸泡24h 不呈泥浆状－浸泡240h －整体膨胀无碎块2.2工具錾子、钢丝刷、油灰开刀、毛刷（2寸）、剪刀或多用刀、小滚筒（φ40×50 mm）、铁锤等。
遇水膨胀止水条材料性能及施工工艺
遇水膨胀止水条材料性能及施工工艺遇水膨胀止水条通常采用聚烯烃材料，并且在其内部添加了一定量的高分子吸水树脂。
当遇到水分时，这些高分子吸水树脂会迅速吸水膨胀，形成一种具有很高弹性的胶体物质。
这种物质能够填满建筑物中的裂缝、缝隙，从而有效防止水的渗透。
1.膨胀性能：遇水膨胀止水条具有很好的膨胀性能，一般能够吸水膨胀10~15倍。
这使得它能够有效地填充建筑物中的裂缝、缝隙，形成一道致密的防水屏障。
2.耐久性：遇水膨胀止水条具有很好的耐久性，能够在长期的水侵蚀下保持稳定的性能。
它具有较强的抗化学腐蚀能力，能够抵御酸、碱等腐蚀性物质的侵蚀。
3.环境友好性：遇水膨胀止水条采用环保的聚烯烃材料，并且在生产过程中不会产生有害物质，对环境没有污染。
针对不同的建筑结构和工程要求，遇水膨胀止水条的施工工艺可能会有所差异。
以下是一般的施工工艺：1.基层处理：在施工前，需要对建筑结构的基层进行处理。
首先清理基层表面的杂物和灰尘，然后修补基层的损坏部分，确保基层平整、无裂缝。
2.涂胶处理：在基层处理完成后，可以考虑进行涂胶处理。
涂胶处理可以增加遇水膨胀止水条与基层之间的粘结强度，提高密封效果。
采用专用的胶液进行涂胶处理，需要均匀涂刷在基层表面，待干燥。
3.安装遇水膨胀止水条：待涂胶处理完全干燥后，可以开始安装遇水膨胀止水条。
根据需要，可以采用切割、贴缝等方式进行安装。
需要确保止水条与基层之间没有空隙，施工过程中要保持严密。
4.检验和验收：遇水膨胀止水条安装完成后，需要进行检验和验收。
可以通过浇水来检测止水条的密封性能，确保没有漏水现象。
同时还需要检查止水条的外观质量和固定牢固程度。
综上所述，遇水膨胀止水条作为一种特殊的防水材料，具有优异的性能和施工工艺。
在建筑物防水工程中的应用范围广泛，并且能够有效阻止水的渗透，提高建筑物的防水性能。
遇水膨胀止水条标准
遇水膨胀止水条标准遇水膨胀止水条，是一种半硬质至硬质的材料，主要用于建筑、地下隧道、水利工程等场所，起到防水隔水的作用。
为了保证遇水膨胀止水条的质量和安全性能，相关标准被制定并广泛应用。
一、遇水膨胀止水条的材料要求1. 材料成分：遇水膨胀止水条应采用无机材料作为主要成分，并含有必要的增强纤维。
常用的材料包括涂胶、膨胀石墨、矿物粒子等。
2. 物理性能：遇水膨胀止水条应具有一定的强度和韧性，能够承受一定的拉力和压力。
同时，它还应具有一定的膨胀性能，当遇到水分时能够膨胀迅速填补缝隙。
3. 密封性能：遇水膨胀止水条应具有良好的密封性能，能够有效防止水分渗透。
经测试，其抗水压力应达到一定标准，确保能够在一定水压下仍然保持良好的密封性。
二、遇水膨胀止水条标准的测试方法1. 强度测试：使用常见的拉伸试验机，按照相关标准对遇水膨胀止水条进行拉力测试。
测试时需注意保持试样的完整性，力度逐渐增加，记录下最大承载力，以评估其强度是否满足标准要求。
2. 膨胀性能测试：在实验室条件下，将遇水膨胀止水条置于模拟水环境中，记录下其膨胀速度和膨胀量。
根据测试结果，评估其膨胀性能是否符合相关标准。
3. 密封性能测试：将遇水膨胀止水条置于密封水槽中，增加水压力，观察是否有水分渗透。
通过测试，评估其密封性能是否符合标准要求。
三、遇水膨胀止水条标准的应用范围遇水膨胀止水条广泛应用于建筑工程中。
其主要应用领域包括地下室、地下隧道、水利工程等。
在这些场所，遇水膨胀止水条能够有效防止地下水的渗透，起到保护和防水的作用。
四、遇水膨胀止水条标准的质量控制1. 原材料检验：对采购的原材料进行必要的质量检验，确保其符合标准要求。
对涂胶材料进行黏度、固含量等指标的测定，对膨胀石墨进行显微结构和化学成分的分析。
2. 生产过程控制：严格控制生产过程中的工艺参数，如温度、压力、时间等。
及时对生产中的异常情况进行处理，确保产品质量稳定。
3. 产品检验：采用严格的检验标准和方法，对遇水膨胀止水条进行全面的物理性能和化学性能测试。
膨胀胶产品技术标准 (2)
膨胀胶（HC Flex 7030）1. 范围本标准规定了膨胀胶（HC Flex 7030）的产品定义、性能要求、试验方法、检验规则、使用方法、包装、运输和存储等信息。
2.产品定义HC Flex 7030属于本公司的焊装用胶产品，名称为膨胀胶。
本产品是一种以合成橡胶为基材的不含溶剂的糊状胶粘剂,在室温条件下可以被高压泵输送使用,一般涂布于汽车车门内外板间、车身外覆盖件与加强筋之间，经烘烤（约170~180℃，20~30分钟）后固化完全，胶层固化后对于冷轧钢板具有一定的粘接强度，受热膨胀后将加强梁与盖板紧密结合为一体，从而起到减震降噪的作用。
本产品对于带油钢板具有良好的附着力，与前处理过程和电泳过程相容性好，在整个前处理过程中表现出优异的耐冲洗性能。
固化后材料发泡均匀，具有良好的弹性及抗腐蚀性能。
3.性能要求3.1.1 实验室标准环境a.标准环境标准温度应该为20±2℃，标准湿度应该为65±10%。
b.常温常温应该为5-35℃(相对温度为45-85%)注意：在实验报告中应记录温度和湿度。
3.1.2 试样数量对于同一检测项目的，试样数量至少要有3个。
3.2 外观在容器中观察样品的外观。
用刮刀对样品进行搅拌，并立刻检测样品的：(1) 颜色。
(2) 气味。
(3) 是否分层、凝固。
(4) 是否分散均匀、有无机械杂质。
3.3 密度3.3.1 设备(1) 电子天平。
(2) 烧杯。
3.3.2 试验过程(1) 称量铁片的质量，记作m1。
(2) 将装有部分水的烧杯放置于天平上，将读数清零。
用金属丝将铁片悬挂在烧杯中，保证铁片全部没入水中，且没有接触到容器底部和侧壁，此时读数为铁片的悬重，记作m2。
(3) 将样品涂于铁片上(应避免样品混入气泡)，并称出铁片和样品的总质量，记做m3(4) 将装有部分水的烧杯放置于天平上，将读数清零。
用金属丝将涂有样品的铁片悬挂在烧杯中，保证铁片全部没入水中，且没有接触到容器底部和侧壁，此时读数为涂有样品的铁片的悬重记作m4。
