限矩型液力偶合器技术功率平衡分析

限矩型液力偶合器技术功率平衡分析

限矩型液力偶合器技术功率平衡分析【摘要】液力偶合器是一种电动机、工作机之间的流体传动元件,具有柔性传递动力功能,可以实现电动机过载保护、无级调速、启动性能及功率平衡等方面的改善,有限矩型、调速型两种。

本文就限矩型液力偶合器进行探讨,分析限矩型液力偶合器的结构和工作原理,并探讨了如何合理使用限矩型液力偶合器。

【关键词】限矩型液力偶合器;充油量;功率平衡1、限矩型液力偶合器的结构及工作原理1.1 结构液力偶合器也被称为液力联轴器,主要组成部分包括输入、输出轴,涡轮,易熔塞,泵轮及外壳等构件。

输入轴一端相连电机,一端相连泵轮,输出轴一端相连涡轮,另一端则相连工作机。

泵轮与涡轮呈现对称分布的特点,它们均有一定数量的径向辐射叶片叶轮,外壳与泵轮固结成密封腔,以向腔内充填工作液体的形式实现传递力。

其结构如下图1所示。

1. 2 工作原理液力偶合器实际是涡轮机、离心泵的组合,其主要组成部分如上述所讲。

工作原理如下:原动机利用输入轴实现泵轮旋转,受到工作腔形状限制以及离心力的作用,填充在工作腔里面的工作液体会经过较小的泵轮入口,在加速加压的作用下冲向半径较大的泵轮出口,这时会加大液体动量矩增量,也就是说偶合器的泵轮实现了将输入机械能转化为液体的功能。

工作液体受力从泵轮出口冲出,冲向对面涡轮,依据涡轮叶片形成的路径,液流开始做向心流动并实现将释放的液体功能向机械能转化,由驱动涡轮进行旋转充分带动负载实现做功功能。

这样工作液体就实现了在工作腔内的循环螺旋环流运动,在没有任何输入、输出直接机械连接状况下,只用依靠液体动能就可以实现柔性连接。

2、合理使用限矩型液力偶合器的措施2.1 与工作机特性相匹配工作机在起动的瞬间会产生最大的阻力负载,伴随着不断增加的转速,摩擦力矩会逐渐减小直至稳态运转。

但标准鼠笼型异步电动机输出转矩则相反,在起动时相对较小,伴随转速的不断增加会逐渐提升,直至最大转矩点,如图2(a)所示。

因此,处于直接驱动系统的电机,为了工作机基于带负载起动最不利情况下,确保电动机启动瞬间能够将最大静阻力矩克服,才可确保工作机顺利启动,就必须将电机机座号增强,不过这种方式较浪费能源。

限矩形磁力耦合器-概述说明以及解释

限矩形磁力耦合器-概述说明以及解释

限矩形磁力耦合器-概述说明以及解释1.引言1.1 概述磁力耦合器是一种能够传输功率和扭矩的非接触式传动装置,它通过磁场的作用在两个磁性元件之间传递动力,避免了机械传动中存在的摩擦和磨损问题。

在工业生产和科研领域,磁力耦合器被广泛应用于需要隔离和传输动力的场合。

而限矩形磁力耦合器是一种新型的磁力耦合器设计,它在传统磁力耦合器的基础上进行了改进,通过限制磁场的形状和大小来实现对扭矩的精确控制,从而提高了其在工程应用中的适用性和可靠性。

本文将对限矩形磁力耦合器的原理、设计和应用进行详细介绍,以期为相关领域的研究和工程实践提供参考和借鉴。

1.2 文章结构文章结构部分应包括对整篇文章的总体布局和每个部分的摘要。

这可以帮助读者更好地理解文章的结构和内容安排。

在文章结构部分,我们可以简要介绍本文的组织架构,包括引言、正文和结论部分,并提及每个部分的内容概要。

例如:引言部分将对磁力耦合器的基本概念进行介绍,说明本文的目的和结构;正文部分将详细解释磁力耦合器的原理、限矩形磁力耦合器的设计及其应用与优势;结论部分将对全文进行总结,并展望磁力耦合器在未来的发展前景。

这样,读者在开篇就能清晰地了解本文的整体结构和各部分的内容,有助于他们更好地理解和阅读文章。

1.3 目的本文旨在介绍限矩形磁力耦合器的设计原理、结构特点以及其在工程应用中的优势。

通过深入解析磁力耦合器的工作原理,探讨限矩形磁力耦合器的设计方法和应用范围,为工程技术人员提供相关领域的参考和借鉴。

同时,通过本文的阐述,还可以为限矩形磁力耦合器在工程领域的发展提供一定的理论支持和实际应用价值。

2.正文2.1 磁力耦合器原理:磁力耦合器是一种利用磁场传递能量和扭矩的装置,通常由两个磁性元件组成,分别位于两个不同的系统中。

这种耦合器通常用于在需要隔离或保护的环境中传输能量,例如在化工、医疗和食品加工行业中。

磁力耦合器的工作原理基于磁场的相互作用。

当一个磁性元件转动时,它会改变磁场的分布,从而影响另一个磁性元件上的感应电流,最终传递扭矩和能量。

液力耦合器的节能应用与选型

液力耦合器的节能应用与选型

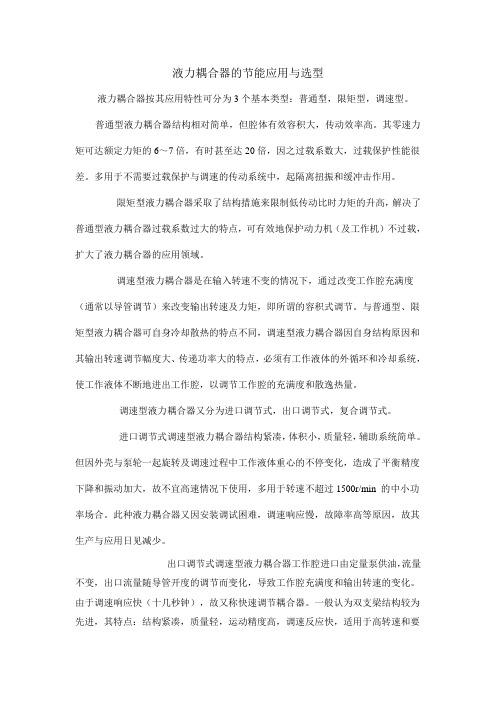

液力耦合器的节能应用与选型液力耦合器按其应用特性可分为3个基本类型:普通型,限矩型,调速型。
