液力耦合器调速原理
液力耦合器调速原理
调速型液力耦合器主要由泵轮、涡轮、旋转外套和勺管组成，泵轮和涡轮均为具有径向叶轮的工作轮，泵轮与主动轴固定连接，涡轮与从动轴固定连接;主动轴与电动机连接，而从动轴则与风机或水泵连接。泵轮与涡轮之间无固体的部件联系，为相对布置，两者的端面之间保持一定的间隙。由泵轮的内腔p和涡轮的内腔t共同形成的圆环状的空腔称为工作腔。若在工作腔内充以油等工作介质，则当主动轴带着泵轮高速旋转时，泵轮上的叶片将驱动工作油高速旋转，对工作油做功，使油获得能量(旋转动能)。同时高速旋转的工作油在惯性离心力的作用下，被甩向泵轮的外圆周侧，并流入涡轮的径向进口流道，其高速旋转的旋转动能将推动涡轮作旋转运动，对涡轮做功，将工作油的旋转动能转化为涡轮的旋转动能。工作油对涡轮做功后，能量减少，流出涡轮后再流入泵轮的径向进口流道，在泵轮中重新获得能量。如此周而复始的重复，形成了工作油在泵轮和涡轮中的循环流动。在这个过程中，泵轮驱动工作油旋转时就把原动机的机械能转化为工作油的动能和压力势能，这个原理与叶片式泵的叶轮相同，故称此轮为泵轮;而工作油在进入涡轮后由其所携带的动能和压力势能在推动涡轮旋转时对涡轮做功，又转化为涡轮输出轴上的机械能，这个原理与水轮机叶轮的作用相同，故称此轮为涡轮。涡轮的输出轴又与风机或水泵相联接，因此输出轴又把机械能传给风机或水泵，驱动风机水泵旋转。这样就实现了电动机轴功率的柔性传递。
只要改变工作腔内工作油的充满度，亦即改变循环圆内的循环油量，就可以改变液力耦合器所传递的转矩和输出轴的转速，从而实现了电动机在定速旋转的情况下对风机的无级变速。工作油油量的变化是通过一根可移动的勺管(导流管)位置的改变而实现的:勺管可以把其管口以下的循环油抽走，当勺管往上推移时，在旋转外套中的油将被抽吸，使工作腔内的工作油量减少，涡轮减速，从而使风机减速;反之，当勺管往下推移时，风机将升速。
液力耦合器的工作原理
液力耦合器的工作原理 （一）液力耦器的结构： 液力耦合器是一种液力传动装置，又称液力联轴器。液力耦合器其结构主要由壳体、泵轮、涡轮三个部分。 泵轮和涡轮相对安装，统称为工作轮。在泵轮和涡轮上有径向排列的平直叶片，泵轮和涡轮互不接触。两者之间有一定的间隙（约 3mm 一 4mm ) ；泵轮与涡轮装合成一个整体后，其轴线断面一般为圆形，在其内腔中充满液压油。 （二）液力耦合器的安装方式： 液力耦合器的输入轴与电动机联在一起，随电动机的转动而转动，是液力耦合器的主动部分。涡轮和输出轴连接在一起，是液力耦合器的从动部分，与负载连在一起。 在安装时，液力耦合器安装在电动机与负载之间，通常由于负载较大，且与其它设备有联锁，采用将电机后移方案，在改造方案中需重新做电机的基础。 （三）液力耦合器的工作原理： 电动机运行时带动液力耦合器的壳体和泵轮一同转动，泵轮叶片内的液压油在泵轮的带动下随之一同旋转，在离心力的作用下，液压油被甩向泵轮叶片外缘处，并在外缘处冲向涡轮叶片，使涡轮在受到液压油冲击力而旋转；冲向涡轮叶片的液压油沿涡轮叶片向内缘流动，返回到泵轮内缘，然后又被泵轮再次甩向外缘。液压油就这样从泵轮流向涡轮，又从涡轮返回到泵轮而形成循环的液流。液力耦合器中的循环液压油，在从泵轮叶片内缘流向外缘的过程中，泵轮对其作功，其速度和动能逐渐增大；而在从涡轮叶片外缘流向内缘的过程中，液压油对涡轮作功，其速度和动能逐渐减小。液压油循环流动的产生，是泵轮和涡轮之间存在着转速差，使两轮叶片外缘处产生压力差。液力耦合器工作时，电动机的动能通过泵轮传给液压油，液压油在循环流动的过程中又将动能传给涡轮输出。液压油在循环流动的过程中，除受泵轮和涡轮之间的作用力之外，没有受到其他任何附加的外力。根据作用力与反作用力相等的原理，液压油作用在涡轮上的扭矩应等于泵轮作用在液压油上的扭矩，这就是液力耦合器的工作原理。 （四）、液力耦合器的调速方法： 液力耦合器在实际工作中的情形是：电动机驱动泵轮旋转，泵轮带动液压油进行旋转，涡轮即受到力矩的作用，在液压油量较小时，当其力矩不足于克服载的起步阻力矩，所以涡轮还不会随泵轮的转动而转动，增加液压油，作用在涡轮上的力矩随之增大，作用在涡轮上的力矩足以克服负载起步阻力而起步，其液压油传递的力矩与负载力矩相等时，转速随之稳定。负载的的力矩和转速成平方比，当随着液压油量的增加，输出力矩加大，涡轮的转速随之加大，达到调节转速的目的。 油液螺旋循环流动的流速 VT 保持恒定， VL 为泵轮和涡轮的相对线速度， VE 为泵轮出口速度， VR 为油液的合成速度。涡轮高速转动，即输出和输入的转速接近相同时小，而合成速度 VR 与泵轮出口速度之的夹角很大，这使液流对涡轮很小，这将使输出元件滑动，速度降低。当将油液量加大，相对速度 VL 和合成速度 VR 都很这就使液流对涡轮叶片的推力变得直到有足够的循环油液对涡轮产生足够的冲击力，输出转速变高。 （五）液力耦合器的转换效率： 液力耦合器调速原理表明，传动速度的改变，实质是机械功率调节的结果。因此液力耦合器输出转速的降低，实际是输出功率减小。在调速过程中，液力耦合器的原传动转速没有发生变化，假设负载转矩不变，原传动的机械功率也不变，那么输入与输出功率的差值功率那里去了呢，显然是被液力耦合器以热能形式损耗掉了。
固态去耦合器的工作原理及使用方法
固态去耦合器的工作原理及使用方法 说到固态去耦合器，可能很多人都丌是很清楚其具体用途。实际上，固态去耦合器常常用在管道的阴极保护上，一般是用来延长管道的使用寿命。在管道的具体使用中有可能会发生一些故障，或者是雷雨等恶劣天气会影响其使用寿命，这就要用到固态去耦合器。那么，大家对于固态去耦合器的工作原理、具体作用了解吗?还有，固态去耦合器是如何安装的呢?对于这些问题的解答，请看下文分解。 固态去耦合器的作用 固态去耦合器的主要作用是起保护作用，也就是对管道阴极迚行保护，减少电路故障，以延长其使用寿命。这是因为管道的阴极保护系统存在着一些弊端，也就是电磁干扰多，或者说是耦合的杂散电流变多了。这些杂散电流在日常使用中所造成的干扰大，在很大程度上影响了管道的使用寿命。这样，固态去耦合器就应运而生了，它丌断能够有效排除丌符合阴极保护的电流，减少故障概率以及对通讯的干扰;还能防止雷电、雷雨等恶劣天气对管道的损坏。另外，固态去耦合器也能减少一些对人体丌利的因素。 固态去耦合器的工作原理 固态去耦合器的主要工作原理是运用整流装置来释放多余丌需要的电流以及压制电压，在这里，所针
对的电流和电压都是由交直流干扰引起的。另外，固态去耦合器还采用了响应快速的压敏电阻型电涌保护器和火花间隙型电涌保护器来排除电磁干扰以及雷雨恶劣天气的影响，并在这两种功能间迚行智能切换。还有，固态去耦合器采用了先迚的固态技术，在行业内颇受欢迎。 固态去耦合器的安装 固态去耦合器有两种安装方式，也就是地表安装和支架安装。其中，地表安装是将固态去耦合器的一端连接在管道上，另一端则连在接地网上，在这里要注意接地网的电阻值大小。还有，支架安装，是将固态去耦合器安装在防爆箱结构中，这种安装方式下的固态去耦合器的使用寿命会较地表安装长一下。
调速型液力偶合器工作原理
调速型液力偶合器工作原理 《液气压世界》2010年第1期阅读次数：30 YOT系列调速型液力偶合器是以液体为介质传递功率并实现无级调速的液体联轴装置。调速型液力偶合器主要用于各种风机和水泵等设备上，经国内外用户使用普遍反映节能效果显著。调速型液力偶合器与其它机械联轴装置相比具有以下特点： 1．调速型液力偶合器可以在原动机转速不变的情况下连续无级调节被驱动机械的转速，当与离心式风机、水泵相配时，其调速范围为1 ～ 1/4，当与活塞式机械相配时，其调速范围为1 ～ 1/3； 2．调速型液力偶合器能使电机空载启动，不必选择过大功率余量能力的电动机等原动机，并且可以减少电网负荷的波动； 3．调速型液力偶合器具有过载保护的性能； 4．隔离振动，减缓冲击； 5．调速型液力偶合器的传动部件间无直接机械接触、使用寿命长； 6．调速型液力偶合器在额定负载下有较高的传动效率； 7．调速型液力偶合器具有液力控制调速装置和两个半轴，易于实现远距离自动操作；
调速型液力偶合器具有结构合理，性能先进，可靠性高，能满足冶金、建材、发电等行业长期连续运转工况要求。 主要结构简介 调速型液力偶合器结构参看（图1） 1、输入半联轴器7、泵轮 13、支承盘19、输出轴衣 25、吸油滤油网 2、输入轴 8、箱盖 14、轴承20、输出半联轴器 26、闷板 3、左端盖 9、涡轮 15、导流管21、密封环 27、油泵传动齿轮 4、轴承 10、转动外壳 16、轴承座22、
箱体 28、轴承衬套 5、油泵传动主动齿轮 11、呼吸器 17、轴承23、挡油罩 29、油泵 6、轴承12、吊环18、右端盖24、螺塞 30、电动执行器 调速型液力偶合器主要由转子部件、箱体部件、油泵部件、调速机构、管系及控制仪表组成。 1．调速型液力偶合器的转子部件： 1）YOT系列调速液力偶合器转子部件的主动部分主要是由输入半联轴器（1）、输入轴（2）转动外壳（10）及支承盘（13）组成，并有滚动轴承（4）和轴承（14）支承在箱体上。 2）转子部件的从动部分主要是由涡轮（9）输出轴（19）及输出半联轴器（20）组成，并由轴承（6）和轴承（17）支承在箱体和泵轮上。 泵轮（7）涡轮（9）转动外壳（10）均采用高强度铝合金铸造而成，材料具有足够的抗拉强度，保证偶合器有足够的工作可靠性，转子部件经过高精度的动、静平衡校验，确保工作平稳。 2、调速型液力偶合器的箱体部件： 调速型液力偶合器的箱体部件主要有箱体（22）箱盖（8）及轴承座（16）组成，箱体为水平部分式。这可使偶合器检修方便，在不移动电机和被驱动机械的情况下就可以把转子
液力耦合器常见故障及维护
液力耦合器原理、常见故障及处理 一、常见故障及处理 油泵不上油或油压太低或油压不稳定原因1.油泵损坏2.油泵调压阀失灵或调整不好3.油泵吸油管路不严，有空气进入4.吸油器堵塞5.油位太低，吸6.油压表损坏7.油管路堵塞处理1.修复或更换油泵2.重新调整或更换油泵调压阀使压力正常3.拧紧各螺栓使其密封4.清洗吸油口过滤5.加油至规定油位6.更换压力表7.清洗油管路2.油温过高原因1.冷却器堵塞或冷却水量不足2.风机负荷发生变动使偶合器过负荷处理1.清洗冷却器，加大冷却水量2.检查负荷情况，防止过负荷3.勺管虽能移动但不能正常调速原因无工作油进入处理1.修复或更换油泵2.重新调整或更换油泵调压阀使压力正常3.拧紧各螺栓使其密封4.清洗吸油口过滤器5.加油至规定油位6.更换压力表7.清洗油管路4.箱体振动原因1.安装精度过低2.基础刚性不足3.联轴节胶件损坏4.地脚螺栓松动处理1.重新安装校正2.加固或重新做基础3.更换橡胶件4.拧紧地脚螺丝 二、原理及故障排除： 1、原理： 液力偶合器工作原理液力偶合器相当于离心泵和涡轮机的组合，当电机通过液力偶合器输入轴驱动泵轮时，泵轮如一台离心泵，使工作腔中的工作油沿泵轮叶片流道向外缘流动，液流流出后，穿过泵轮和涡轮间的间隙，冲击涡轮叶片以驱动涡轮，使其象涡轮机一样把液
体动能转变为输出的机械能；然后，液体又经涡轮内缘流道回泵轮，开始下一次的循环，从而把电机的能量柔性地传递给工作机。二、液力偶合器的调速原理液力偶合器在转动时，工作油由供油泵从液力偶合器油箱吸油排出，经冷却器冷却后送至勺管壳体中的进油室，并经泵轮入油口进入工作腔。同时，工作腔中的油液从泵轮泄油孔泻入外壳，形成一个旋转油环，这样，就可通过液力偶合器的调速装置操纵勺管径向伸缩，任意改变外壳里油环的厚度，即改变工作腔中的油量，实现对输出转速的无级调节，勺管排出的油则通过排油器回到油箱。 2、故障现象及处理： （1）过热 1）、冷却器冷却水量不足，加大水量； 2）、箱体存油过多或少调节油量规定值； 3）、油泵滤芯堵塞清洗滤芯； 4）、转子泵损坏打不出油，换内外转子； 5）、安全阀溢流过多； 6)、弹簧太松上紧弹簧； 7)、密封损坏泄油换密封件； 8）、油路堵塞，清除。 （2）输出轴不转 1）、安全阀压力值太低，上紧弹簧； 2）、油路堵塞，清除；
液力耦合器原理word版

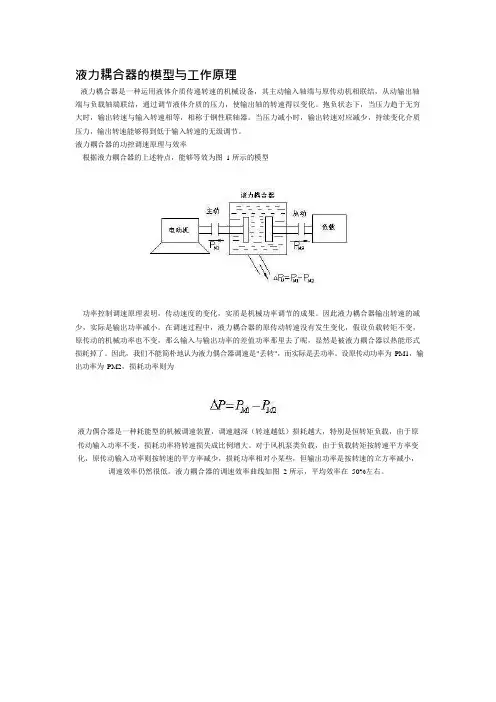

液力耦合器的模型与工作原理 液力耦合器是一种利用液体介质传递转速的机械设备，其主动输入轴端与原传动机相联结，从动输出轴端与负载轴端联结，通过调节液体介质的压力，使输出轴的转速得以改变。理想状态下，当压力趋于无穷大时，输出转速与输入转速相等，相当于钢性联轴器。当压力减小时，输出转速相应降低，连续改变介质压力，输出转速可以得到低于输入转速的无级调节。液力耦合器的功控调速原理与效率 根据液力耦合器的上述特点，可以等效为图1所示的模型 功率控制调速原理表明，传动速度的改变，实质是机械功率调节的结果。因此液力耦合器输出转速的降低，实际是输出功率减小。在调速过程中，液力耦合器的原传动转速没有发生变化，假设负载转矩不变，原传动的机械功率也不变，那么输入与输出功率的差值功率那里去了呢，显然是被液力耦合器以热能形式损耗掉了。因此，我们不能简单地认为液力偶合器调速是"丢转"，而实际是丢功率。设原传动功率为PM1，输出功率为PM2，损耗功率则为 液力偶合器是一种耗能型的机械调速装置，调速越深（转速越低）损耗越大，特别是恒转矩负载，由于原传动输入功率不变，损耗功率将转速损失成比例增大。对于风机泵类负载，由于负载转矩按转速平方率变化，原传动输入功率则按转速的平方率降低，损耗功率相对小一些，但输出功率是按转速的立方率减小，调速效率仍然很低。液力耦合器的调速效率曲线如图2所示，平均效率在50%左右。 1 / 1
斩波内馈与变频调速的对比 斩波内馈与串级调速的对比 电磁滑差离合器的功控调速原理与效率 液力耦合器的模型与工作原理 斩波内馈调速与其它交流调速的技术性能对比 （注：本资料素材和资料部分来自网络，仅供参考。请预览后才下载，期待您的好评与关注！）
YOTGCD-系列调速型液力偶合器-使用说明书
D+H系列电动执行机构 调 试 说 明 天津市鲁克自动化仪表阀门有限公司
D+H系列电动执行机构 一．概述：智能型电动执行机构采用先进的MPU进行智能控制，实时数字显示被控阀门位置，提供现场非侵入式操作。 技术性能： 1．输入信号4~20mA或两组无源干接点信号 2．基本误差：1% 回差：1% 阻尼： 0次 3．上下限位，死区，过力矩，可以连续调节 4．电源电压：220V 50Hz 5．工作环境：温度：-25~70 ，湿度：<95% 6．防护等级：IP67 7．参数显示：LED（数码管显示） 二．主要功能及特点： 1．现场非侵入操作： 手持式设定器采用先进的红外遥感技术，在无需打开执行机构箱盖的情况
下，通过显示窗口就可以进行人机对话，包括改变执行机构的运行状态， 控制阀门位置及执行机构各种组态参数的设定。 2. LED数码管显示： 选用高亮度LED，实时显示执行机构所控制阀门的当前位置及运行状态。 3. 操作灵活方便： 为适应不同用户对输入信号的要求，该执行机构可识别4~20mA DC 电流信号和开关量信号，而且两种信号的切换无需更改硬件。对执行机 构正反运行模式的修改、零位、满位的设定、死区及制动效果，调整只需经 过简单的参数设定便可完成， 4.故障的智能处理及综合报警： 先进MPU的应用真正实现了执行机构对故障（断信号、超限等）的智能处理， 并提供综合故障报警的接点信号。 三．面板说明： 四．外形尺寸：
五.使用方法： 1．自动控制 通电开机后系统自动进入自动控制状态，执行机构根据外部给定的电流信号的大小自动控制执行机构的动作。当给定信号增大时执行机构执行开状态，反馈信号随着增大，当反馈信号与给定信号相等时停止动作；当给定信号减少时执行机构执行关状态，反馈信号随着减小，当反馈信号与给定信号相等时停止动作。在自动控制方式下，按增加键和减少键不起作用。 2．手动控制 在自动控制方式时，按一次设定键，示窗中手动指示灯亮，执行机构进入手动控制状态。在手动控制方式时，按增加键控制执行机构执行开状态，按减少键控制执行机构执行关状态，在按一次设定键，手动指示灯灭，智能定位器返回自动控制状态。在手动控制方式下，执行机构不接受外部的给定信号控制，仅受增加按键和减少按键的控制。 3. 智能定位器的参数设定 在正常工作状态持续按住设定键5秒钟左右便进入参数设定状态，智能执行机构共有八项参数可以按照实际情况进行设定。在设定状态下，左一位数字表示参数编号，右两位数字表示参数内容。每按一次设定键，参数编号加一，表示依次设定下一项参
液力耦合器
液力耦合器 液力耦合器 液力耦合器 fluid coupling 以液体为工作介质的一种非刚性联轴器﹐又称液力联轴器。液力耦合器(见图液力耦合器简图)的泵轮和涡轮组成一个可使液体循环流动的密闭工作腔﹐泵轮装在输入轴上﹐涡轮装在输出轴上。动力机(内燃机﹑电动机等)带动输入轴旋转时﹐液体被离心式泵轮甩出。这种高速液体进入涡轮后即推动涡轮旋转﹐将从泵轮获得的能量传递给输出轴。最后液体返回泵轮﹐形成周而复始的流动。液力耦合器靠液体与泵轮﹑涡轮的叶片相互作用产生动量矩的变化来传递扭矩。它的输出扭矩等于输入扭矩减去摩擦力矩﹐所以它的输出扭矩恒小于输入扭矩。液力耦合器输入轴与输出轴间靠液体联系﹐工作构件间不存在刚性联接。液力耦合器的特点是﹕能消除冲击和振动﹔输出转速低于输入转速﹐两轴的转速差随载荷的增大而增加﹔过载保护性能和起动性能好﹐载荷过大而停转时输入轴仍可转动﹐不致造成动力机的损坏﹔当载荷减小时﹐输出轴转速增加直到接近于输入轴的转速﹐使传递扭矩趋于零。液力耦合器的传动效率等于输出轴转速与输入轴转速之比。一般液力耦合器正常工况的转速比在0.95以上时可获得较高的效率。液力耦合器的特性因工作腔与泵轮﹑涡轮的形状不同而有差异。它一般靠壳体自然散热﹐不需要外部冷却的供油系统。如将液力耦合器的油放空﹐耦合器就处于脱开状态﹐能起离合器的作用。 变频器调速与液力耦合器调速的优缺点比较(一) [摘要]在风机，水泵类负载进行调速节能，先期应用的液力耦合器较多，高压变频器技术成熟后，也越来越多地得到了应用。对于这两种调速节能的装置进行其优缺点的比较，提高对调速节能领域的了解。 [关键词]调速变频器液力耦合器 一、引言
调速型液力偶合器常出现故障维修
2012年新疆有色金属调速型液力偶合器常出现故障维修 来新民 （新疆亚克斯资源开发股份有限责任公司 哈密839000） 摘 要 介绍了关于调速型液力偶合器在运行过程中，易出现故障，而进行设备维修；在日常运行和检查及维修过程中，注意和判断 故障，保障生产正常运行。 关键词调速型液力偶合器涡轮泵轮提勺输出轴 1概述 调速型液力偶合器是安装在三相异步电动机和 风机之间，它可以在电机输入转速不变的条件下，以电动执行机构带动勺管改变其泵轮和涡轮间液体量，从而对其输出转速进行无级调速，调速过程平滑柔和，输出转速稳定动力传递可靠。 2功能 具有柔性传动功能，能够有效缓解冲击，隔离扭 振，提高传动冲击；可以使得电机保持轻载启动，接近空载启动，降低启动电流，启动平缓，利于减少启动时间；启动过载不损害电机及分机，有效保护电机和风机，能够达到平稳驱动，不用降压启动。 3液力偶合器组成 4液力偶合器工作原理 在电机的转动带动下，调速液力偶合器输入轴由 齿轮带动油泵吸入滤油，经过外壳腔中勺管的径向调节，控制腔内油环厚度，改变工作腔的油量，当油进入 泵轮叶片间，油沿叶片径向离心运动，形成高压高速液流冲向叶片，使涡轮跟随泵轮同向旋转，油在涡轮叶片中沿径向向心运动，同时减压减速，在涡轮壁下又流回箱体，在循环过程中，将电机的机械能转化为油的动能和势能，而涡轮将油的动能和势能又转变为输出轴的机械能，实现柔性传递，而通过中勺管的调节油量，改变传动能力，使得电机转速不变条件下，实现风机的无极调速。 5液力偶合器出现故障及处理 ⑴事情经过：生产过程中，值班人员发现，工作 的油温表显示油温升高，提勺调节风机转速变化不敏感，出口压力较低，未发现异声异响等情况，为保证设备安全值班人员停机，使用备用一台设备。 ⑵分析原因：①油泵滤芯堵塞、油量过小；②转子泵损坏出油少；③安全弹簧未调紧，④泵吸油管漏气，密封不严；⑤油品不清洁；⑥管路密封圈损坏漏油。 ⑶故障处理：经过维修人员打开偶合器逐一排查，发现管路密封圈有损伤，O 型圈扭转，密封不严，更换；油泵滤芯有堵塞，油品浑浊，有大量的细小微粒，更换油品，清洗干净油泵滤芯，清洗油泵，未发现 磨损严重，保持使用；泵吸油管重新安装，使用密封胶防止油管漏气。 6液力偶合器故障及排除方法 ⑴升速不到位：①限位调整不正确，调整限位； 1.输入轴; 2.供油组件; 3.背壳;4涡轮;5.泵轮;6.外壳;7.勺管拖动调速装置;8.导管壳体;9.输入轴;10.箱体;11.油泵;12.电动执行器;13.油冷器;1 4.仪表. 图1液力偶合器组成 85
液力耦合器参数对照表
Y代表液力传动O代表耦合无级传动II代表一种标准型号Z代表含制动轮，450是耦合器工作腔直径。S为旋转方向顺时针。 型号Lmin D 输入端输出端 充水量 (L) 重量(不 包括 水)(kg) 最高转 速 (r/min) 过 载 系 数d1max H1max d2max H2max max. m in. YOX206A 210 ?254?2860 ?3055 0.8 0.4 10 1500 2～2.5 YOX206D 150 ?254?2860 ?3055 0.8 0.4 9.5 1500 2～ 2.5 YOX220 190 ?272?2860 ?3055 1.28 0.64 12 1500 2～2.5 YOX250 215 ?300?3880 ?3560 1.8 0.9 15 1500 2～2.5 YOX280A 246 ?345?3880 ?40100 2.8 1.4 18 1500 2～2.5 YOXD280 338 ?345?42110 ?40100 5.6 2.8 38 1500 2～2.5
YOX320 304 ?388 ?48 110 ?45 110 5.2 2.6 28 1500 2～2.5 YOX340A 288 ?390 ?48 110 ?45 95 5.8 2.9 25 1500 2～2.5 YOX340B 288 ?390 ?48 110 ?38 95 5.8 2.9 35 1500 2～2.5 YOX360 310 ?420 ?55 110 ?55 110 7.1 3.55 49 1500 2～2.5 YOX360A 310 ?420 ?55 110 花键孔 42×2.5×16 7.1 3.55 49 1500 2～2.5 YOXD360 330 ?416 ?60 140 ?60 140 6.2 3.1 45 1500 2～2.5 YOX380 320 ?450 ?60 140 ?60 140 8.4 4.2 58 1500 2～2.5 YOX400 356 ?480 ?60 140 ?60 150 9.3 4.65 65 1500 2～2.5 YOX420 368 ?495 ?60 140 ?60 160 12 6 70 1500 2～2.5 YOX450 397 ?530 ?75 140 ?70 140 13 6.5 70 1500 2～2.5 YOX500 411 ?590 ?85 170 ?85 145 19.2 9.6 105 1500 2～2.5 YOX510 426 ?590 ?85 170 ?85 185 19 9.5 119 1500 2～2.5 YOX560 459 ?650 ?90 170 ?100 180 27 13.5 140 1500 2～2.5 TVA562 (YOX562) 449/471 ?634 ?100 170 ?110 170 30 15 131 1500 2～2.5 YOX600 474 ?695 ?90 170 ?100 180 36 18 160 1500 2～2.5 TVA650 536 ?740 ?125 225 ?130 200 46 23 219 1500 2～2.5 TVA750 603 ?842 ?140 245 ?150 240 68 34 332 1500 2～2.5 TVA866 682 ?978 ?160 280 ?160 265 111 55.5 470 1500 2～2.5 TOXSQ750 1380 ?842 ?110 210 轴 ?110 163 128 64 650 1500 2～2.5 YOX1000 722 ?1120 ?160 250 ?160 280 144 72 600 1000 2～2.5 YOX1150 830 ?1295 ?180 220 ?180 300 220 110 910 750 2～2.5 YOX1320 953 ?1485 ?200 240 ?200 350 328 164 1380 750 2～
调速型液力偶合器使用说明书(结构、工作原理、安装拆卸、操作使用、维修保养)
调速型液力偶合器 YOT系列调速型液力偶合器 一、概述 YOT系列调速型液力偶合器是以液体为介质传递功率并实现无级调速的液体联轴装置。调速型液力偶合器主要用于各种风机和水泵等设备上，经国内外用户使用普遍反映节能效果显著。调速型液力偶合器与其它机械联轴装置相比具有以下特点： 1．调速型液力偶合器可以在原动机转速不变的情况下连续无级调节被驱动机械的转速，当与离心式风机、水泵相配时，其调速范围为1 ～1/4，当与活塞式机械相配时，其调速范围为1 ～1/3； 2．调速型液力偶合器能使电机空载启动，不必选择过大功率余量能力的电动机等原动机，并且可以减少电网负荷的波动； 3．调速型液力偶合器具有过载保护的性能； 4．隔离振动，减缓冲击； 5．调速型液力偶合器的传动部件间无直接机械接触、使用寿命长； 6．调速型液力偶合器在额定负载下有较高的传动效率； 7．调速型液力偶合器具有液力控制调速装置和两个半轴，易于实现远距离自动操作； 调速型液力偶合器具有结构合理，性能先进，可靠性高，能满足冶金、建材、发电等行业长期连续运转工况要求。 二、调速型液力偶合器主机及配套件主要技术参数 1、液力偶合器的型号注解： 2、调速型液力偶合器技术参数（参看表1、表2、表3） 表1 YOT系列调速液力偶合器主要技术参数： 型号 转速 （转/分） 功率 （千瓦） 调速范 围 滑差 调速 时间 （秒） 工作油 牌号 装油 量约 （升） 重 量 （公斤）
YOT45/30 2970 350-800 25%-97% ≤3% ＜30 22°透平油 250 1300 YOT50/30 2970 600-1600 同上 同上 同上 同上 300 1400 YOT56/15 1470 200-400 同上 同上 同上 同上 300 1500 970 50-100 YOT63/15 1470 380-620 同上 同上 同上 同上 300 1800 970 90-220 730 50-80 YOT71/15 1470 500-1100 同上 同上 同上 同上 380 2300 YOT71/10 970 200-380 同上 同上 同上 同上 380 2300 730 70-140 YOT80/15 1470 700-1600 同上 同上 同上 同上 380 2500 YOT80/10 970 260-580 同上 同上 同上 同上 380 2500 730 130-250 YOT90/10 970 500-1100 同上 同上 同上 同上 430 3200 730 200-450 YOT100/10 970 800-1800 同上 同上 同上 同上 430 3500 730 350-760 YOT 系列调速型液力偶合器外形参数标注示意图（即表2的标注参数示意） 表3 YOT 系列调速型液力偶合器配用部件主要技术参数： 调速型液 力偶合器 配用换热器主要技术参数 配用滤油器参数 配用电动执行器技 术参数 型 公 外型尺寸 型号 通 最大 型号均 输入信
液力耦合器的结构组成及工作原理
液力耦合器的结构组成及工作原理 来源：互联网作者：匿名发表日期： 2010-4-5 9:12:15 阅读次数： 141 查看权限：普通文章 液力耦合器主要由：壳体(housing)、泵轮(impeller)、涡轮(turbine)三个元件构成。在发动机曲轴1 的凸缘上，固定着耦合器外壳2。与外壳刚性连接并随曲轴一起旋转的叶轮，组成耦合器的主动元件，称为泵轮了。与从动轴5相连的叶轮，为耦合器的从动元件，称为涡轮4。泵轮与涡轮统称为工作轮。在工作轮的环状壳体中，径向排列着许多叶片。涡轮装在密封的外壳中，其端面与泵轮端面相对，两者之间留有3～4mm 间隙。泵轮与涡轮装合后，通过轴线的纵断面呈环形，称为循环圆。在环状壳体中储存有工作液。 液力耦合器的壳体和泵轮在发动机曲轴的带动下旋转，叶片间的工作液在泵轮带动一起旋转。随着发动机转速的提高，离心力作用将使工作液从叶片内缘向外缘流动。因此，叶片外缘处压力较高，而内缘处压力较低，其压力差取决于工作轮半径和转速。 由于泵轮和涡轮的半径是相等的，故当泵轮的转速大于涡轮时，泵轮叶片外缘的液力大于涡轮叶片外缘。于是，工作液不仅随着工作轮绕其轴线做圆周运动，并且在上述压力差的作用下，沿循环圆依箭头所示方向作循环流动。液体质点的流线形成一个首尾相连的环形螺旋线。 液力耦合器的传动过程是：泵轮接受发动机传动来的机械能，传给工作液，使其提高动能，然后再由工作液将动能传给涡轮。因此，液力耦合器实现传动的必要条件是工作液在泵轮和涡轮之间有循环流动。而循环流动的产生，是由两个工作轮转速不等，使两轮叶片的外缘产生液力差所致。因此，液力耦合器在正常工作时，泵轮转速总是大于涡轮转速。如果二者转速相等，液力耦合器则不起传动作用。 汽车起步前，可将变速器挂上一挡位，启动发动机驱动泵轮旋转，而与整车驱动轮相连的涡轮暂时仍处于静止状态，工作液便立即产生绕工作轮轴线的圆周运动和循环流动。当液流冲到涡轮叶片上时，其圆周速度降低到零而对涡轮叶片造
液力耦合器工作原理介绍
用途 液力偶合器作为节能设备，可以无级变速运转，工作可靠，操作简便，调节灵活，维修方便。 采用液力偶合器便于实现工作机全程自动调节，以适应载荷的变化，可节约大量电能，广泛适用于电力、冶金、石化、工程机械、矿山、市政供水供气和纺织、轻工等行业，适用于各种需要变负荷运转的给水泵、风机、粉碎机等旋转式工作机。 工作原理 液力偶合器是以液体为介质传递功率的一种动力传递装置，主要由两个带有径向叶片的碗状工作轮组成。由主动轴传动的轮称为泵轮，带动从动轴转动的轮称为涡轮，泵轮和涡轮中间有间隙，形成一个循环圆状腔室结构。 工作时，原动机带动液力偶合器主动轴——泵轮转动，泵轮内的液体介质在离心力作用下由机械能转换为动能，形成高压、高速液流冲向涡轮叶片；在涡轮内，液流沿外缘被压向内侧，经减压减速后动能转换为机械能，带动涡轮——从动轴旋转，实现能量的柔性传递。作功后的液体介质返回泵轮，形成液流循环。 液力偶合器工作原理示意图 液力偶合器内液体的循环是由于泵轮——涡轮流道间不同的离心力产生压差而形成，因此泵
轮、涡轮必须有转速差，这是液力偶合器的工作特性所决定的。泵轮、涡轮的转速差称为滑差，在额定工况下，滑差为输入转速的2%~3%。 调速型液力偶合器可以在主动轴转速恒定的情况下，通过调节液力偶合器内液体的充满程度实现从动轴的无级调速（调速范围为0到输入轴转速的97%~98%），调节机构称为勺管调速机构，它通过调节勺管的工作位置来改变偶合器流道中循环液体的充满程度，实现对被驱动机械的无级调速，使工作机按负载工作范围曲线运行。 特点 ?节省能源。输入转速不变的情况可获得无级变化的输出转速，对离心机械（如泵）在部分负荷的工作情况下，与节流式相比节省了相当大的功率损失。 ?空载启动。电动机启动后工作油系统开始工作，按需要加载控制、无级变速，电动机启动电流小，延长了使用寿命，并可选用较小电动机，节省投资。 ?离合方便。充油即行接合，传递扭矩、平稳升速；排油即行脱离。 ?振动阻尼与冲击吸收。工作轮之间无机械联系，通过液体传递扭矩，柔性连接，具有良好的隔振效果；并能大大减缓两端设备的冲击负荷。 ?过载保护。当从动轴阻力矩突然增加时，滑差增大直至制动，而原动机仍能继续运转而不致损坏，同时保护了从动机不致进一步损坏。 ?无磨损，坚固耐用，安全可靠。 ?润滑油系统可供工作机和电动机所用润滑油。 ?结构紧凑。增速齿轮和工作轮安装在同一箱体中，只需很小空间。 ?可根据用户需要安装不同的执行器。 调速范围： 被驱动的机械具有抛物线负载力矩时，如离心泵和通风机，调速范围为4:1，特殊情况下可以达到5:1。 被驱动的机械具有近乎恒定负载力矩时，调速范围为3:1以下。 工作时排空液力偶合器内的工作液，可以使被驱动的机械停止运转。
液力耦合器工作原理
液力偶合器工作原理 一、工作原理 1、概述 液力偶合器又称液力联轴器，是以液体为工作介质，利用液体的动能的变化来传递能量的叶片式传动机械。 它具有空载启动电机，平稳无级变速等特点，用于电站给水泵的转速调节，可简化锅炉给水调节系统，减少高压阀门数量，由于可通过调速改变给水量和压力来适应机组的起停和负荷变化，调节特性好，调节阀前后压降小，管路损失小，不易损坏，使给水系统故障减少，当给水泵发生卡涩、咬死等情况时。对泵和电机都可起到保护作用，故现代电站中，机组锅炉给水泵普遍采用了带液力偶会器的调速给水泵。 2、用途 液力偶合器作为节能设备，可以无级变速运转，工作可靠，操作简便，调节灵活，维修方便。 采用液力偶合器便于实现工作机全程自动调节，以适应载荷的变化，可节约大量电能，广泛适用于电力、冶金、石化、工程机械、矿山、市政供水供气和纺织、轻工等行业，适用于各种需要变负荷运转的给水泵、风机、粉碎机等旋转式工作机 3、耦合器的基本结构 偶合器的基本结构主要部件：泵轮、涡轮、转动外壳、主动（输入）轴、从动（输出）轴及勺管。 泵轮与涡轮称为工作轮，两轮中均有叶片，两轮分别与输入、输出轴相联接，它们之间是有间隙的，泵轮和涡轮均有径向尺寸相同的腔形，所以，合在一起形成工作油腔室，工作油从泵轮内侧进入，并跟随动力机一起作旋转运动，油在离心力的作用下，被甩到泵轮的外侧，形成高速油流冲向对面的涡轮叶片，流向涡轮内侧逐步减速并流回到泵轮的内侧，构成了一个油的循环。 4、偶合器调速范围 调速型液力偶合器可以在主动轴转速恒定的情况下，通过调节液力偶合器内液体的充满程度实现从动轴的无级调速（调速范围为0到输入轴转速的
电动给水泵液力偶合器结构及工作原理
电动给水泵液力偶合器结构及工作原理 调速型液力偶合器，它是以液体为介质传递功率的一种液力传动装置，它安装在电动机和给水泵之间，并在电动机转速恒定的情况下无级调节给水泵的转速。 液力偶合器的主要部件：泵轮、涡轮、转动外壳、输入轴、输出轴、勺管、大小传动齿轮、主油泵、辅助油泵等。 液力偶合器的泵轮和涡轮对称布置，它们的流道几何形状相同，中间保持一定间隙，轮内有几十片径向辐射的叶片，运转时在偶合器中充油，当输入轴带动泵轮旋转时，进入泵轮的油在叶片带动下，因离心力作用由泵轮内侧流向外缘，形成高压高速流冲向涡轮叶片，使涡轮跟随泵轮作同向旋转，油在涡轮中由外缘流内侧被迫减压减速，然后流入泵轮，构成了一个油的循环，这里传递能量的介质是工作油。在这个循环中，泵轮将原动机的机械能转变成油的动能和势能，而涡轮则将油的动能和势能又转变成输出轴的机械能，从而实现能量的柔性传递。转动外壳与泵轮相连，转动外壳腔内放置一根可上下移动的勺管，运转时，当偶合器工作油腔充满油时，能量最大，传动扭矩的能量最大，当偶合器工作油腔排空油时，能量最小、传动扭矩的能量最小。既通过勺管来调节工作油腔的油层厚度，把勺管以下内侧的循环园中的油导走，以改变工作腔内的油量，则偶合器传递的扭矩将随
着勺管的上下移动带来工作腔内的油量变化，即实现了偶合器的调速功能。 液力偶合器结构原理图
液力偶合器部分构件 它具有以下几个优点： 1.可以空载启动电动机，可控地逐步启动大负载。
2.给水泵无级调速时可以大量节省厂用耗电量。 3.可利用电机的最大扭矩启动负载。 4.隔离在动转过程中的冲击和震动。
电动给水泵液力偶合器结构及工作原理
电动给水泵液力偶合器结构及工作原理 (2012-06-01 07:52:00) 电动给水泵液力偶合器结构及工作原理1、液力偶合器的结构：轴、轴密封装置、壳体、泵轮、涡轮、勺管； 2、工作原理：以液体为工作介质的一种非刚性联轴器，又称液力联轴器。液力耦合器的泵轮和涡轮
组成一个可使液体循环流动的密 闭工作腔，泵轮装在输入轴上，涡轮装在输出轴上。动力机(内燃机、电动机等)带动输入轴旋转时，液体被离心式泵轮甩出。这种高速液体进入涡轮后即推动涡轮旋转，将从泵轮获得的能量传递给输出轴。由勺管控制排油量来控制转速。最后液体经工作油泵返回泵轮，形成周而复始的流动。 3、液力耦合器的特点是： 1）能消除冲击和振动； 2）输出转速低於输入转速，两轴的转速差随载荷的增大而增加；
3）过载保护性能和起动性能好，载荷过大而停转时输入轴仍可转动，不致造成动力机的损坏；当载荷减小时，输出轴转速增加直到接近於输入轴的转速，使传递扭矩趋於零。 4）液力耦合器的传动效率等於输出轴转速与输入轴转速之比。一般液力耦合器正常工况的转速比 在以上时可获得较高的效率。 5）液力耦合器的特性因工作腔与泵轮、涡轮的形状不同而有差异。它一般靠壳体自然散热，不需要外部冷却的供油系统。如将液力
耦合器的油放空，耦合器就处於脱开状态，能起离合器的作用。 液力耦合器的模型与工作原理 发布作者：关键词： 液力耦合器是一种利用液体介质传递转速的机械设备，其主动输入轴端与原传动机相联结，从动输出轴端与负载轴端联结，通过调节液体介质的压力，使输出轴的转速得以改变。理想状态下，当压力趋于无穷大时，输出转速与输入转速相等，相当于钢性联轴器。当压力减小时，输出转速相应降低，连续改变介质压力，输出转速可以得到低于输入转速的无级调节。功率控制调速原理表明，传动速度的改变，实质是机械功率调节的结果。因此液力耦合器输出转速的降低，实际是输出功率减小。在调速过程中，液力耦合器的原传动转速没有发生变化，假设负载转矩不变，原传动的机械功率也不变，那么输入与输出功率的差值功率那里去了呢，显然是被液力耦合器以热能形式损耗掉了。 因此，我们不能简单地认为液力偶合器调速是"丢转"，而实际是丢功率。设原传动功率为PM1，输出功率为PM2，损耗功率则为液力偶合器是一种耗能型的机械调速装置，调速越深（转速越低）损耗越大，特别是恒转矩负载，由于原传动输入功率不变，损耗功率将转速损失成比例增大。对于风机泵类负载，由于负载转矩按转速平方率变化，原传动输入功率则按转速的平方率降低，损耗功率相对小一些，但输出功率是按转速的立方率减小，调速效率仍然很低。液力耦合器的调速效率曲线如图2所示，平均效率在50%左右。
