旋转式夹持气缸的介绍：
引导活塞在缸内进行直线往复运动的圆筒形金属机件。
空气在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。
涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。
气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。
二、气缸种类：
①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。
②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。
③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。
它的密封性能好，但行程短。
④冲击气缸：这是一种新型元件。
它把压缩气体的压力能转换为活塞高速（10～20米/秒）
运动的动能，借以做功。
⑤无杆气缸：没有活塞杆的气缸的总称。
有磁性气缸，缆索气缸两大类。
做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运动，摆动角小于280°。
此外，还有回转气缸、气液阻尼缸和步进气缸等。
三、气缸结构：
气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示：
2：端盖
端盖上设有进排气通口，有的还在端盖内设有缓冲机构。
杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。
杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。
导向套通常使用烧结含油合金、前倾铜铸件。
端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。
3：活塞
活塞是气缸中的受压力零件。
为防止活塞左右两腔相互窜气，设有活塞密封圈。
活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。
耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。
活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。
滑动部分太短，易引起早期磨损和卡死。
活塞的材质常用铝合金和铸铁，小型缸的活塞有黄
神威气动 铜制成的。
4：活塞杆
活塞杆是气缸中最重要的受力零件。
通常使用高碳钢、表面经镀硬铬处理、或使用不锈钢、以防腐蚀，并提高密封圈的耐磨性。
5：密封圈
回转或往复运动处的部件密封称为动密封，静止件部分的密封称为静密封。
缸筒与端盖的连接方法主要有以下几种：
整体型、铆接型、螺纹联接型、法兰型、拉杆型。
6：气缸工作时要靠压缩空气中的油雾对活塞进行润滑。
也有小部分免润滑气缸。
四、气缸工作原理：
1：根据工作所需力的大小来确定活塞杆上的推力和拉力。
由此来选择气缸时应使气缸的输出力稍有余量。
若缸径选小了，输出力不够，气缸不能正常工作；但缸径过大，不仅使设备笨重、成本高，同时耗气量增大，造成能源浪费。
在夹具设计时，应尽量采用增力机构，以减少气缸的尺寸。
2：下面是气缸理论出力的计算公式：
F：气缸理论输出力（kgf)
F′：效率为85%时的输出力（kgf）－－（F′=F×85%）
D：气缸缸径（mm)
P：工作压力（kgf/C㎡）
例：直径340mm的气缸，工作压力为3kgf/cm2时，其理论输出力为多少?芽输出力是多少?
将P、D连接，找出F、F′上的点，得：
F=2800kgf；F′=2300kgf
在工程设计时选择气缸缸径，可根据其使用压力和理论推力或拉力的大小，从经验表1－1
神威气动 中查出。
例：有一气缸其使用压力为5kgf/cm2，在气缸推出时其推力为132kgf，（气缸效率为85%）问：该选择多大的气缸缸径?
由气缸的推力132kgf和气缸的效率85%，可计算出气缸的理论推力为F=F′/85%=155(kgf)
由使用压力5kgf/cm2和气缸的理论推力，查出选择缸径为?63的气缸便可满足使用要求。
五：气缸图片展示：
抱紧气缸如下图：
带阀气缸：
神威气动
带锁气缸
迷你气缸
神威气动 笔型气缸
薄型气缸
手指气缸。
亚德客旋转气缸工作原理
亚德客旋转气缸工作原理
亚德客旋转气缸是一种常用于工业自动化控制系统中的气动执行元件，其工作原理是利用气源对气缸内部的活塞进行驱动，产生一定的力和运动，从而实现机械设备的动作。
旋转气缸与传统的线性气缸相比，具有转动角度大、运动平稳、响应速度快等优点，因此在机械手臂、旋转门等场合得到广泛应用。
亚德客旋转气缸的工作原理主要包括以下几个步骤：
1. 气源供气：将压缩空气或其他气体通过管路送至气缸的进气口，形成一定的压力。
2. 活塞移动：当气源进入气缸内部时，活塞会受到气压作用，向一个特定的方向运动，从而带动执行机构（如夹具、齿轮、液压缸等）进行相应的动作。
3. 调节角度：根据设定的要求，可以通过调整气源压力大小和进气方向等参数来控制旋转角度和速度。
4. 释放气压：当执行机构完成任务后，可以通过阀门等装置将气源释放，使气缸内部的压力降至零，活塞回到初始位置，准备进行下一轮操作。
综上所述，亚德客旋转气缸是一种能够将气压能转化为机械能的重要气动元件，其工作原理简单而高效。
在日常工作中，需要注意合理使用气源、控制气压大小和方向等参数，保证气缸运行的稳定性和可靠性。
- 1 -。

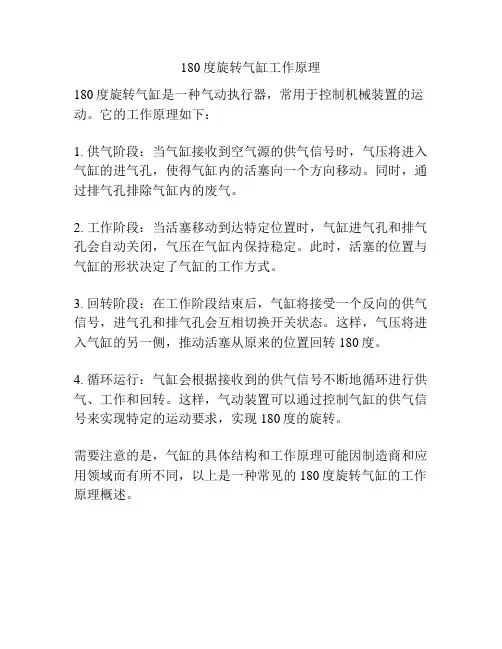

180度旋转气缸工作原理
180度旋转气缸工作原理
180度旋转气缸是一种气动执行器，常用于控制机械装置的运动。
它的工作原理如下：
1. 供气阶段：当气缸接收到空气源的供气信号时，气压将进入气缸的进气孔，使得气缸内的活塞向一个方向移动。
同时，通过排气孔排除气缸内的废气。
2. 工作阶段：当活塞移动到达特定位置时，气缸进气孔和排气孔会自动关闭，气压在气缸内保持稳定。
此时，活塞的位置与气缸的形状决定了气缸的工作方式。
3. 回转阶段：在工作阶段结束后，气缸将接受一个反向的供气信号，进气孔和排气孔会互相切换开关状态。
这样，气压将进入气缸的另一侧，推动活塞从原来的位置回转180度。
4. 循环运行：气缸会根据接收到的供气信号不断地循环进行供气、工作和回转。
这样，气动装置可以通过控制气缸的供气信号来实现特定的运动要求，实现180度的旋转。
需要注意的是，气缸的具体结构和工作原理可能因制造商和应用领域而有所不同，以上是一种常见的180度旋转气缸的工作原理概述。
回转夹紧气缸
回转夹紧气缸
回转夹紧气缸是指活塞杆可边（或右）回转90°边伸缩，再利用加紧行程由夹紧臂夹紧工件的气缸，用于夹紧小型工件。
与直接夹紧相比，在未夹紧前，工件上方的空间可有效利用。
回转夹紧气缸有标准型和重载型。
重载型能承受更大的转动惯量。
一、结构原理图
回转夹紧气缸的结构原理如图所示。
当A
口进气B口排气时，活塞杆上的螺旋槽受导向
销的约束，边回转边缩回一个回转行程，然后
再走完直线的加紧行程。
二、主要技术参数
理论夹紧力是压力为0.5MPa时，加在有杆
腔侧的理论作用力。
允许弯曲力矩是在活塞杆上可施加的最大
弯曲力矩。
向左或向右的回转方向是从杆侧看，活塞杆缩回时的回转方向。
回转夹紧气缸的主要技术参数
三、使用注意事项：
1、在下列环境中不要使用：有切削油等液体作用在活塞杆上；有粉尘、焊花、切屑末的场合；环境温度超过允许值；有腐蚀型流体的场合；阳光直射的场合。
2、装拆夹紧臂时，用扳手固定住夹紧彼，在紧固或松开螺钉。
3、资质夹紧臂时，必须计算夹紧臂等转动件的转动惯量，并要求气缸的允许弯曲力矩及转动惯量应在使用范围内，若加紧臂过长，负载质量过大，会导致气缸内部零件的破损。
4、气缸必须垂直安装；回转方向不许有外力作用；不许在回转行程范围内夹紧，只许在加紧行程范围内夹紧。
夹紧面必须垂直于气缸的轴线，即不许夹紧斜面。
加紧过程中，气缸的活塞杆上不许承受回转力矩（如夹紧工件仍处于移动状态）。
5、夹紧臂是边回转边上下运动，在其动作范围内注意不要把手夹住。
旋转夹紧气缸原理
旋转夹紧气缸原理
旋转夹紧气缸是一种用于夹紧和固定物体的装置。
它通过气体的推动力来产生旋转力，并通过夹紧装置将物体固定在所需位置。
其原理可分为以下几个步骤：
1. 气缸的运动：旋转夹紧气缸的运动是靠气体的推动来实现的。
当气缸内的气体被压缩或膨胀时，气缸就会产生运动。
2. 旋转力的产生：在气缸内部，通过气体的压力差和作用在气缸内部的活塞上的力，使得活塞产生运动。
这个运动转化为旋转力，并通过气缸的输出轴传递出去。
3. 夹紧装置的作用：旋转夹紧气缸通常配备有夹紧装置，用于夹住和固定物体。
夹紧装置可以是夹紧爪、夹具等，通过调整夹紧装置的位置和力度，实现对物体的夹紧和固定。
4. 夹紧力的调节：为了夹紧不同大小和形状的物体，旋转夹紧气缸通常具有调节夹紧力的功能。
通过调整气缸内的气压和气缸的几何结构，可以实现对夹紧力的调节。
总体来说，旋转夹紧气缸通过将气体的动能转化为旋转力，并结合夹紧装置来实现对物体的夹紧和固定。
它具有结构简单、使用方便、夹紧力可调节等优点，在机械制造和自动化生产中得到广泛应用。
旋转气缸工作原理解说明
旋转气缸工作原理解说明旋转气缸是一种常见的气动执行元件，它可以将压缩空气的能量转化为机械运动。
在工业自动化控制系统中，旋转气缸广泛应用于旋转运动的控制和执行，例如旋转阀门、旋转输送带等设备。
本文将从旋转气缸的工作原理出发，对其工作原理进行解释和说明。
旋转气缸的工作原理可以分为两个方面，分别是气动原理和机械原理。
首先，我们来看气动原理。
旋转气缸的工作原理基于气压的变化，通过压缩空气产生的力来驱动旋转运动。
在旋转气缸内部，有一个气缸体和一个活塞。
当压缩空气进入气缸体时，活塞会受到气压的作用而产生推力，从而驱动旋转气缸的转动。
通过控制气压的大小和方向，可以实现旋转气缸的正反转和速度控制。
其次，我们来看机械原理。
旋转气缸的机械原理主要包括传动机构和工作部件。
传动机构通常由齿轮、链条或皮带等组成，用于将气压产生的力传递到旋转轴上。
工作部件则是旋转气缸的主体部分，它通常由气缸体、活塞、转轴和密封件等组成。
当气压作用于活塞上时，活塞会产生推力，通过转轴将力传递到工作部件上，从而驱动旋转运动。
在实际应用中，旋转气缸的工作原理可以通过控制气压和流量来实现。
一般来说，气压越大，推力就越大，旋转速度也就越快。
通过控制气压的大小和方向，可以实现旋转气缸的正反转和速度控制。
此外，还可以通过安装传感器和执行器来实现对旋转气缸的位置和角度监测和控制。
总之，旋转气缸的工作原理基于气压的变化和机械传动原理，通过控制气压和流量来实现旋转运动的控制和执行。
在工业自动化控制系统中，旋转气缸具有体积小、结构简单、响应速度快等优点，因此被广泛应用于各种旋转运动控制和执行领域。
希望通过本文的介绍，读者能对旋转气缸的工作原理有一个更深入的了解。
用气缸翻转90度气缸的行程
用气缸翻转90度气缸的行程
摘要：
一、气缸翻转90度原理简介
二、气缸类型及选择
三、气缸驱动90度翻转结构设计
四、应用案例及优势
五、注意事项
正文：
**一、气缸翻转90度原理简介**
气缸翻转90度是通过气缸的伸缩运动，带动连接的机构进行旋转来实现。
在气缸的驱动下，机构能够实现垂直和平行于气缸轴线的两种状态之间的切换，从而达到90度的翻转。
**二、气缸类型及选择**
在实现90度翻转的过程中，选择合适的气缸至关重要。
常见的气缸类型有单杆气缸、双杆气缸、多级气缸等。
根据实际应用需求和负载能力，选择合适的气缸规格和材质。
**三、气缸驱动90度翻转结构设计**
1.采用一个气缸为驱动力，通过斜槽与两轴之间的位置切换，实现夹具90度翻转动作。
2.设计原理：水平位置时，斜槽顶点与轴一同心，轴二与轴一在水平面；垂直位置时，斜槽最低点与轴一同心，轴二与轴一在垂直位置。
**四、应用案例及优势**
1.应用案例：气缸驱动的90度翻转结构广泛应用于自动化生产线、机器人等领域，如气缸驱动的抓手、工件翻转等。
2.优势：结构简单、动作平稳、可靠性高、易于控制和维护。
**五、注意事项**
1.在设计时，应注意考虑气缸的行程、工作压力、负载能力等因素。
2.安装时，确保气缸和驱动机构的同轴度，以保证翻转的平稳性。
3.定期检查和维护气缸，确保其正常工作。
通过以上步骤，我们可以充分利用气缸驱动实现90度的翻转动作，提高生产效率，降低劳动成本。
旋转气缸工作原理
旋转气缸工作原理旋转气缸是一种常用的气动元件，它通过气压力驱动并将其转化为机械力，用于驱动旋转式机械部件或执行器件的工作。
下面将介绍旋转气缸的工作原理。
1. 结构组成旋转气缸主要由气缸筒、活塞、密封件、轴承、旋转件、连接杆等组成。
其中，气缸筒内部是密封的容器，活塞可在气缸筒内做往复直线运动，旋转件与连接杆连接在一起，并通过轴承支撑在气缸筒上。
2. 工作过程旋转气缸的工作过程可以分为三个阶段：供气阶段、工作阶段和排气阶段。
供气阶段：在该阶段，通过供气管道将气体引入气缸筒内，气体进入气缸筒的同时也进入活塞腔，推动活塞向前方运动，压力使得旋转件与连接杆作用力增大。
工作阶段：当活塞运动到达极限位置时，供气管道的气源会被切断，此时活塞停止运动。
同时，通过行程开关或传感器检测活塞位置，控制阀门的开闭，气压进入不同的工作腔，推动旋转件继续旋转。
旋转角度和方向可通过气源的连续供气或者切换供气来控制。
排气阶段：在该阶段，气压排放的同时，旋转件与连接杆因受到气压的作用力而产生转动，推动旋转执行器完成旋转动作。
当活塞运动到达另一极限位置时，气压会从工作腔排放，从而减小对旋转件的作用力。
3. 工作特点旋转气缸的工作原理具有以下特点：- 结构简单紧凑，占用空间小；- 工作过程中无摩擦损耗，使用寿命长；- 灵活性高，可以通过气源的控制来实现旋转连续或者定角度旋转；- 输出力矩稳定，并且可以通过气压的调节来改变输出力矩大小；- 可广泛应用于自动化设备和机械装置中。
总结：旋转气缸的工作原理是通过气压力推动活塞往复运动，进而带动旋转执行器旋转。
其在自动化和机械装置中有着广泛的应用，具有结构简单、使用寿命长、灵活性高等特点。
旋转气缸常见故障以及原因
旋转气缸常见故障以及原因旋转气缸是一种常见的执行元件，广泛应用于机械设备、工业自动化系统等领域。
然而，由于工作环境的原因，旋转气缸可能会出现一些常见故障，如下所述：1. 气缸无法旋转：常见原因可能包括轴承磨损、齿轮磨损等。
这些问题可能是由于设备长时间使用、缺乏润滑导致的。
此外，气缸内部积聚的灰尘、沉积物等也会导致旋转阻力增大，进而导致气缸无法旋转。
2. 旋转气缸旋转不平稳：这一故障通常与传动装置有关，比如齿轮不匹配、齿轮磨损等。
这些问题可能会导致气缸旋转时的冲击、振动增大，从而影响设备的稳定性和工作效率。
3. 气缸旋转力矩不足：这一问题可能是由于驱动装置的故障引起的，如电机输出功率不足、传动装置滑动等。
同时，气缸本身的内部损坏，如密封材料老化、活塞磨损等也可能导致旋转力矩不足。
4. 气缸旋转速度过慢或过快：这一问题可能与驱动装置的控制有关，如控制信号的幅度不正常、控制电路故障等。
此外，液压系统中压力不稳定、压力调节阀故障等也可能影响气缸的旋转速度。
5. 气缸外部泄漏：这一问题可能是由于密封件老化、损坏等引起的。
气缸外部泄漏会导致感应器的误触发、液压系统压力降低等问题，影响到气缸的正常工作。
6. 气缸内部泄漏：这一问题可能是由于密封件老化、损坏、活塞磨损等引起的。
气缸内部泄漏会导致动力损失、压力损失等问题，降低气缸的工作效率。
以上仅为旋转气缸常见故障以及可能的原因的部分总结。
为了解决这些故障，可以采取以下一些措施：1. 定期检查和维护：对旋转气缸进行定期检查，清洁气缸内部的灰尘、沉积物，更换磨损严重的密封件、轴承等。
2. 使用合适的润滑剂：确保旋转气缸的传动装置良好润滑，避免磨损和阻力增大。
3. 注意电气控制系统的调节：确保控制信号的幅度和频率正常，电气控制装置工作稳定。
4. 定期更换密封件：定期更换气缸的密封件，避免因密封件老化、损坏引起的泄漏问题。
总之，旋转气缸常见故障的原因有很多，但通过定期检查、维护和合理的控制措施，我们可以有效地解决这些故障，确保旋转气缸的正常工作。
阀门气缸种类
阀门气缸种类
阀门气缸主要有以下几种类型：
1.旋转式气缸：通过压缩空气驱动旋转轴实现旋转，广泛应用于转盘阀和旋
转门等设备中。
此类气缸体积小、结构简单、操作可靠，适合紧凑型阀门的控制。
2.直线式气缸：也称作活塞式气缸，在阀门控制系统中使用最为广泛。
它的
结构简单、容易维修和更换，广泛适用于各种阀门的控制，例如球阀、蝶阀、闸阀、截止阀等。
3.V形气缸：在结构上与直线式气缸类似，但桶形结构使其能够在受限空间
中作为拉力执行部件进行操作。
此类气缸通常适用于需要应对强拉力的场合，例如斜坡或水坝安全闸门等。
4.单作用气缸：只能在一个方向上进行工作，气压作用在一侧，而另一侧不
接收气压，需要外力来复位。
单作用气缸适用于只需要单向推动或拉动的场合，例如自动门和舞台设备等。
5.双作用气缸：可以在两个方向上工作，气压交替作用于气缸两侧，推动和
拉动都可以完成，无需外力复位。
双作用气缸应用广泛，例如机床上的夹紧装置、输送带上的定位装置等。
总的来说，不同类型的阀门气缸适用于不同场合。
根据具体需要和使用环境，可以选择适合的气缸类型。
旋转气缸工作原理及工作示意图
旋转缸是一种气动执行器，它使用压缩空气来驱动输出轴，以在一定角度范围内往复旋转运动。
它用于转动和拉动物体，夹紧，打开和关闭阀门以及机器人的手臂运动。
根据内部结构，旋转气缸可分为齿条和小齿轮型和叶片型。
从外部运动可分为无冲程中心角旋转和具有向下压力上升冲程的旋转。
旋转气缸，即进排气管和空气导向头是固定的，而气缸体可以相对旋转并作用在机床的固定装置和压线装置上。
它是一个圆柱形的金属零件，可引导活塞进行线性往复运动。
旋转缸主要由导气头，缸体，活塞和活塞杆组成。
旋转气缸工作时，外力带动气缸体，气缸盖和导风头旋转，而活塞和活塞杆只能作往复直线运动，导风头与外部管路连接并固定。
应用：旋转滚筒主要用于印刷（张力控制），半导体（点焊机，切屑研磨）。
它的结构是将两个旋转缸的作用合二为一，并且叶片式摇动起子可以分两个或三个部分旋转。
步骤1，重设。
同时连接进气口B的气压（0.1-0.8MPa）和进气口a的排气。
活塞和活塞杆向后返回。
当活塞接触气缸体的右端时，它将停止。
活塞杆端位于a点，这是重置状态。
第二步，工作。
空气压力（0.1-0.8MPa）从空气端口a连接，而大气从空气端口B排出，活塞杆和活塞向前延伸。
当活塞接触前盖时，它停止移动。
此时，活塞杆端位于B点，AB之间的距离为活塞行程s。
该状态是旋转缸的工作状态。
重复上述步骤，使气缸体旋转，活塞杆前后移动。
平面旋转是在某个中心点的角旋转。
常见的旋转缸是msqb，cr1a和crqb。
旋转角度范围为1到180度，最大为190度。
通过调节螺丝控制旋转角度，还可以安装缓冲器，操作更加稳定。
旋转（角）压紧缸可以完成角旋转动作并继续完成压紧和夹紧工作，并且可以重复操作。
常用于高精度自动生产车间，适合在狭窄空间环境下安装使用。
常见的有SRC拐角缸，MK拐角缸，ACK拐角气体等。
压缩空气是由活塞杆上的旋转槽和缸筒上的凸形槽共同驱动的。
当旋转角度时，行程随旋转角度的变化而变化，最后完成压制工作。
