西藏某太阳能光伏电站工程施工组织设计
光伏发电项目施工组织设计方案
光伏发电项目施工组织设计方案一、项目概况本项目是一个光伏发电项目，总装机容量为XXX兆瓦。
项目位于XXXX地区，总建设面积为XXX平方米。
该项目旨在利用太阳能进行发电，以减少对传统能源的依赖，并促进可持续发展。
二、施工组织设计1.施工组织机构本项目的组织机构主要包括总承包商、设计单位、监理单位、施工单位和成本控制单位等。
-总承包商负责项目的整体管理和协调工作，确保项目能够按时按质完成。
-设计单位负责项目的设计工作，包括光伏发电系统的布局和设计等。
-监理单位负责对施工过程进行监督和检查，确保施工质量符合规范要求。
-施工单位负责实际的施工工作，包括设备安装、线路铺设等。
-成本控制单位负责项目的成本控制和预算管理，确保项目在可控范围内完成。
2.施工流程本项目的施工流程包括前期准备、设备安装、线路铺设、系统测试和项目交付等阶段。
-前期准备：包括选址、环境评估和设计等工作，在施工前做好充分准备。
-设备安装：按照设计方案进行太阳能电池板、逆变器等设备的安装工作。
-线路铺设：将电线电缆连接设备，形成完整的电力传输系统。
-系统测试：对整个光伏发电系统进行测试和调试，确保其正常运行。
-项目交付：完成系统安装和测试后，对光伏发电项目进行验收，交付使用。
三、施工管理措施1.安全管理本项目将严格执行国家和地方的安全生产法规，制定安全操作规程和安全操作手册，并进行安全培训，确保施工过程中的安全。
2.质量管理本项目将制定施工质量控制计划和施工工序验收标准，对施工过程进行全面的质量检查和验收，确保项目的施工质量达到规定要求。
3.进度管理本项目将制定施工进度计划，合理安排施工任务，确保项目能够按时完成。
同时，建立项目的进度管理制度和考核机制，对施工进度进行监控和控制。
4.设备管理本项目将建立设备管理制度，明确设备的保管责任和使用规范，并定期进行设备的检修和维护，确保设备的正常运行。
五、环境保护措施1.建立环境管理体系，制定环境管理计划，对施工过程中产生的噪音、粉尘等污染进行控制和治理。
XXX光伏发电项目施工组织设计
XXX光伏发电项目施工组织设计一、项目背景XXX光伏发电项目位于地区，总装机容量为XX万千瓦。
项目选址优势明显，具备充足的光资源和土地资源，是发展光伏发电的理想场所。
该项目施工组织设计旨在确保项目施工的顺利进行，保障项目安全、质量和进度的达成。
二、项目目标1.完成光伏电站XX兆瓦的装机容量的建设，达到项目规模。
2.保证施工过程中的安全、质量和环保要求，确保项目可持续运行。
3.合理安排资源，做到施工周期和成本控制，保证项目进度。
4.与相关部门、单位配合，做好与周边环境、群众的沟通与协调，建立良好的关系。
三、施工组织管理机构项目施工组织管理机构主要包括项目负责人、施工总承包、监理单位及专业施工队伍。
2.施工总承包：承担项目施工任务，负责组织施工队伍、采购、设备调试等工作。
3.监理单位：负责对施工过程进行监督、检查，确保施工质量和进度。
4.专业施工队伍：包括土建、电气、光伏组件安装等施工队伍，负责具体施工作业。
四、施工组织工作内容及任务划分1.前期准备（1）开展项目周边环境调查，制定环境保护方案。
（2）制定项目施工管理计划和组织设计方案。
（3）调查土地情况，确保合理利用，并进行选址和土地清理。
（4）编制施工图纸和技术方案。
2.施工筹备（1）组织选派专业技术人员编制施工方案，并进行技术交底。
（2）组织采购设备和材料，与供应商签订合同。
（3）建立施工现场安全管理责任制度，进行安全培训。
（4）组织编制现场施工组织图和路线图，合理布置施工人员和设备。
3.施工实施（1）按照施工计划，组织施工队伍进行土地平整和基础建设。
（2）对电气线路进行敷设和接线，进行安全测试和调试。
（3）安装光伏组件，进行并网调试和运行试验。
（4）实施土地恢复、环境保护等工作。
4.施工验收（1）组织完成施工项目的各项检验、试验和调试。
（2）结合施工质量要求，进行正式验收和移交。
五、项目安全措施1.制定安全管理制度，明确施工现场安全责任人，建立安全生产管理机构。
太阳能发电站光伏发电项目施工组织设计施工方案及技术措施
太阳能发电站光伏发电项目施工组织设计施工方案及技术措施a）施工组织方案1.施工资源配备1.施工人员配备根据本项目现场施工需要进行施工人员的配备。
参加本项目施工的作业人员全部为质量和安全意识强、技术素质高、身体健康且有类似工程施工经验的一线施工人员。
施工人员全部经过公司技能和质量、安全、技术等培训，考核合格后持证上岗参加施工。
施工人员配备情况详见tt3.劳动力计划”。
2.物资准备物资设备部根据技术人员提供的物资需求计划安排专人采购，所有材料、设备根据现场施工进度需要，提前采购、进场，满足施工现场的需要，保证各种工程材料有计划的供应，做到不积压、不短缺、不过期；同时做好各种材料的取样、试验和保管工作，把住进料质量关。
物资准备情况详见“7.5物资采购及管理计划”。
3.机械、设备配备根据现场施工、试睑需要配备本项目所需的施工设备、试验和检测仪器。
用于本项目的所有机械、设备应状态良好、性能满足要求、量程及精度满足技术要求。
本项目机械、设备配备详见“6.主要施工机械、设备”。
ii.施工驻地布置和临时设施布置4.布置原则本工程的施工场地布置须考虑下述施工设施的合理布置：临时生产设施、施工用材料堆放场地，临时生活设施，施工临时道路、施工用水电管路和施工场地排水等。
具体的布置原则为：1）适应各施工阶段的生产需要，利于施工作业。
2）交通运输畅顺，尽量减少材料的二次运输。
3）避免或减少对周围环境和市政设施的影响。
4）符合安全生产要求，利于创造一个整洁文明的施工环境。
5）遵循节约原则，降低生产成本。
5.施工驻地布置a）项目部设置1）功能要求满足项目经理部管理人员办公需要；满足驻地招标人代表工程师和监理工程师办公需要；满足项目经理部管理人员、招标人代表人员及作业人员的住宿、饮食、洗浴需要；满足施工车辆的停放需要；满足项目人员的文体、娱乐活动的需要。
2）项目部设置在施工地点附近临时占用一部分荒地，自行建造活动板房作为项目经理部驻地。

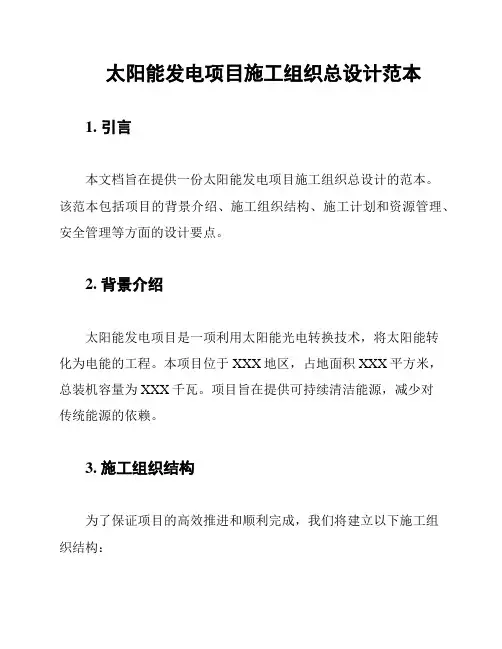

太阳能发电项目施工组织总设计范本
太阳能发电项目施工组织总设计范本1. 引言本文档旨在提供一份太阳能发电项目施工组织总设计的范本。
该范本包括项目的背景介绍、施工组织结构、施工计划和资源管理、安全管理等方面的设计要点。
2. 背景介绍太阳能发电项目是一项利用太阳能光电转换技术，将太阳能转化为电能的工程。
本项目位于XXX地区，占地面积XXX平方米，总装机容量为XXX千瓦。
项目旨在提供可持续清洁能源，减少对传统能源的依赖。
3. 施工组织结构为了保证项目的高效推进和顺利完成，我们将建立以下施工组织结构：- 项目经理：负责项目的总体规划和管理，协调各部门的工作，确保项目按计划进行。
- 施工队伍：包括建筑工人、电气工程师、安全监督员等，负责具体的施工任务。
- 供应商和合作伙伴：提供所需的材料和设备，协助施工过程中的各项工作。
- 监理人员：监督施工过程，确保按照设计要求执行。
4. 施工计划和资源管理施工计划是项目完成的关键。
我们将制定详细的施工计划，包括下列要点：- 工期计划：明确各个阶段的施工时间，确保施工进度的合理安排。
- 资源管理：有效管理项目所需的人力、物力和财力资源，保证施工过程中的顺利进行。
- 供应链管理：与供应商建立良好的合作关系，确保项目所需材料的及时供应。
5. 安全管理安全是施工过程中最重要的考虑因素之一。
为确保施工过程中的安全性，我们将采取以下措施：- 安全培训：对施工人员进行必要的安全培训，确保其具备相关安全知识和技能。
- 安全巡检：定期进行施工现场的安全检查，及时发现并解决安全隐患。
- 安全记录：建立施工安全记录，对事故和违规行为进行整理和分析，以便改进施工安全管理措施。
6. 结论本文档提供了太阳能发电项目施工组织总设计的范本，包括施工组织结构、施工计划和资源管理、安全管理等方面的设计要点。
根据具体工程情况，施工组织设计需要进行适当调整和完善。
通过合理的施工组织设计，我们将确保项目的顺利进行和高质量完成。
以上为太阳能发电项目施工组织总设计范本，供参考使用。
某高原光伏电站建设工程施工组织设计
某高原光伏电站建设工程施工组织设计目录第一章编制依据及原则…………………………………………………………………1.1编制依据………………………………………………………………………………1.2施工及质量控制验收依据的相关规范及标准………………………………………1.3编制原则………………………………………………………………………………第二章工程概况及特点…………………………………………………………………2.1工程概况……………………………………………………………………………2.2工程范围………………………………………………………………………………2.3施工条件……………………………………………………………………………2.4工程特点………………………………………………………………………………第三章施工准备工作……………………………………………………………………3.1．施工技术准备………………………………………………………………………3.2．物资条件备…………………………………………………………………………3.3施工队伍的准备………………………………………………………………………3.4．作业条件准备………………………………………………………………………3.5．现场准备……………………………………………………………………………第四章施工管理组织机构………………………………………………………………4.1．建立组织机构………………………………………………………………………4.2机构配置及主要职责…………………………………………………………………第五章施工部署…………………………………………………………………………5.1．目标…………………………………………………………………………………5.2．现场平面布置与管理………………………………………………………………5.3．设备及材料进场方案………………………………………………………………第六章施工方案…………………………………………………………………………6.1系统总体安装工艺流程……………………………………………………………6.2．发电设备备安装方案………………………………………………………………6.3．储能设备安装………………………………………………………………………6.4．高压输电设备安装方案……………………………………………………………6.5. 设备联合调试和并网试运行方案………………………………………………第七章施工进度计划和保证措施……………………………………………………7.1．施工进度计划编制说明……………………………………………………………7.2工期目标及分解………………………………………………………………………7.3．设备及材料供应计划………………………………………………………………7.5工期保证措施…………………………………………………………………………7.5工程进度计划的管理及实施…………………………………………………………7.6雨、冬季施工进度保证措施…………………………………………………………第八章资源需求计划…………………………………………………………………8.1．主要机具计划配备计划……………………………………………………………8.1．主要机具计划配备计划……………………………………………………………8.2．劳动力投入计划……………………………………………………………………8.3消防设施及环保设施…………………………………………………………………8.4运输设施………………………………………………………………………………8.5办公设备………………………………………………………………………………8.6医药设施………………………………………………………………………………第九章工程质量保证措施……………………………………………………………9.1质量保证体系及职责…………………………………………………………………9.2．质量保证程序………………………………………………………………………9.3．工程质量过程控制…………………………………………………………………9.4．施工质量过程控制控………………………………………………………………9.5．电气安装质量保证措施……………………………………………………………9.6．工程施工质量保证措施……………………………………………………………第十章安全生产保证措施………………………………………………………………10.1．生产保证体系………………………………………………………………………10.1.2岗位职责…………………………………………………………………………10.2．安全生产管理制度…………………………………………………………………10.3．施工现场安全用电措施……………………………………………………………10.4．施工机具安全防护…………………………………………………………………10.5．人员安全防护………………………………………………………………………10.6．高原地区施工的劳动保护…………………………………………………………第十一章文明施工、环境保护管理…………………………………………………11.1．文明施工……………………………………………………………………………11.2．环境保护管理………………………………………………………………………第十二章成品保护措施………………………………………………………………12.1．光伏组件保护………………………………………………………………………12.2．电气安装成品保护…………………………………………………………………12.3．交工前成品保护措施………………………………………………………………第十三章成本控制……………………………………………………………………13.1开工之前成本控制…………………………………………………………………13.2施工过程中成本控制………………………………………………………………13.3严格控制施工质量…………………………………………………………………13.4强化安全意识………………………………………………………………………13.5加强施工变更索赔工作，强化索赔意识…………………………………………13.6重视竣工结算………………………………………………………………………第十四章工程回访及保修……………………………………………………………14.1工程回访……………………………………………………………………………14.2保修…………………………………………………………………………………第一章编制依据及原则我公司在认真阅读本工程招标简章及简图后，经过充分的研究和论证，以科学、严谨的态度编写本工程施工组织总设计。
光伏发电工程施工组织设计
光伏发电工程施工组织设计一、施工组织机构设计1.项目经理：负责统筹光伏发电工程施工的各项工作，协调沟通各个施工单位之间的配合。
3.施工队长：负责具体施工现场的管理和施工进度的控制，安排施工任务并监督施工质量。
二、任务分工1.土建工程：包括基础施工、支撑结构安装和周边设施的建设。
2.电气工程：包括光伏电池板、逆变器、变压器、开关设备等的安装和接线。
3.机械设备安装：包括太阳能跟踪器、光伏板支架等设备的安装和调试。
4.通信与监控系统：包括光伏发电系统的远程监测和数据传输设备的安装。
三、施工工序1.前期准备工作：包括项目手续办理、施工现场平整和施工人员的培训。
2.土建施工：包括基础的浇筑和支护结构的安装。
3.电气设备安装：包括光伏电池板、逆变器、变压器等设备的安装和接线。
4.机械设备安装：包括太阳能跟踪器、光伏板支架等设备的安装和调试。
5.通信与监控系统安装：包括远程监测系统和数据传输设备的安装和调试。
四、施工方法1.土建施工采用常规的地基处理和基础浇筑工艺。
2.电气设备安装采用防止电击的措施，并进行接地连接。
3.机械设备安装采用专用设备进行安装和调试。
4.通信与监控系统安装采用网络连接和数据传输设备安装。
五、施工进度计划1.制定详细的施工进度计划，确定各个工序的时间节点和完成日期。
2.根据实际施工情况和问题，及时进行调整和优化施工进度计划。
总结：光伏发电工程施工组织设计是保障施工质量和工期进度的一个重要环节，通过合理的组织机构设计、任务分工、施工工序、施工方法和施工进度计划等，可以确保工程顺利进行和按时完成。
太阳能发电站光伏发电项目施工组织设计施工方案及技术措施
太阳能发电站光伏发电项目施工组织设计施工方案及技术措施一、项目概述二、工程施工组织设计1.组织管理体系本项目的施工组织管理体系分为总包管理、分包管理和现场管理三个层级。
总包管理负责项目整体的规划和控制，分包管理负责具体工程分项的施工组织和管理，现场管理负责具体施工工序的协调和监督。
2.施工队伍组织为了保证施工质量和进度，项目需要合理组织施工队伍，包括项目经理、技术负责人、施工队长等。
同时，根据施工进度和需要，可以适时增加工人数量。
3.施工进度计划根据项目要求和施工工艺流程，制定详细的施工进度计划，明确每个施工工序的开始时间、完成时间和关键节点。
施工进度计划需要与相关部门进行沟通和协调，确保不会影响其他施工工序的顺利进行。
4.施工设备和材料准备根据工程需求，提前准备好各类施工设备和材料，包括太阳能光伏发电板、电缆、支架等。
确保施工过程中不会因为设备和材料的不足而延误工期。
三、施工方案1.地基基础工程根据工程要求和地质条件，进行地基基础的施工。
包括地基开挖、土方填筑和地基处理等。
在施工过程中，要保证地基的均匀和稳定，避免因地基问题产生的安全隐患。
2.光伏组件安装将太阳能光伏发电板安装在支架上，并与电缆连接。
在安装过程中，要保证光伏组件的平整和稳定，避免因不良安装导致的光伏组件损坏或发电效率降低。
3.配套设施施工包括电缆敷设、电缆槽施工等。
电缆敷设要保证电缆的合理布局和保护，避免因电缆损坏或接触不良而影响电能的传输和发电效果。
4.系统调试和验收在施工完成后，对光伏发电系统进行调试和验收。
通过检测和测量，确保系统的正常运行和安全性能符合要求。
四、技术措施1.施工安全措施制定施工安全管理制度和操作规程，对施工现场进行安全隐患排查和整改。
施工人员必须佩戴安全防护用品，熟悉操作规程，并接受相关安全培训。
2.质量控制措施建立质量控制体系，对施工过程中的质量要求进行监督和管理。
施工人员必须按照规定的工艺流程和操作规程进行施工，及时发现和处理质量问题。
太阳能光伏发电施工组织设计
太阳能光伏发电施工组织设计一、施工组织设计的目标和原则1.目标：确保施工操作的顺利进行，提高施工效率，保持施工质量，减少施工过程中的安全风险。
2.原则：科学合理，安全先行，效率至上，质量第一二、施工组织设计的内容1.人员组织：根据施工规模和工期，确定项目组织结构和人员配置，并明确各个施工人员的职责和权限。
2.物资准备：制定合理的物资采购计划，确保所需物资及时供应，减少施工过程中的停工等待。
3.设备准备：根据工程需求，确定所需设备清单，保证设备的正常运行和施工的连续性。
4.安全管理：制定详细的安全生产方案，加强施工现场的安全管理，提高施工人员的安全意识。
5.进度控制：制定合理的施工进度计划，明确各施工环节的时间节点，并及时进行进度的监控和调整。
6.质量控制：建立完善的质量管理制度，配备专业质量检测人员，确保施工质量符合要求。
7.环境保护：制定环境保护方案，减少施工对周围环境的影响，提高项目的可持续性。
三、施工组织设计的具体步骤1.编制施工组织设计方案：根据项目的具体情况，制定施工组织设计方案，包括人员组织、物资准备、设备准备、安全管理、进度控制、质量控制和环境保护等内容。
2.确定施工组织结构和人员配置：根据项目规模、工期和施工特点，确定施工组织结构和人员配置，明确各人员的职责和权限。
3.制定物资采购计划：根据项目需求，制定物资采购计划，明确采购的牌号、规格、数量和采购时间，确保物资的及时供应。
4.制定设备使用计划：根据工程要求，制定设备使用计划，明确设备的使用方式和时间，保证设备的正常运行和施工的连续性。
5.编制安全生产方案：制定详细的安全生产方案，包括现场安全管理、作业安全措施的制定、危险源辨识和风险评估等，并加强安全教育和培训。
6.制定施工进度计划：根据项目的工期和施工环节，制定施工进度计划，明确各阶段的时间节点和关键路径，并加强进度的监控和调整。
7.建立质量管理制度：建立完善的质量管理制度，包括材料验收、工艺检验和成品检验等，配备专业质量检测人员，确保施工质量符合要求。
光伏发电施工组织设计【范本模板】
光伏发电项目施工组织设计编制审核批准二0一三年目录第一章编制依据编制依据编制原则第二章工程概述工程概况施工条件施工材料准备措施 .总体施工方案施工总程序施工段的划分施工组织要点施工组织机构、人员主要人员的职责分工.工期目标质量目标施工安全目标文明施工目标保证措施及违约责任的承诺工程保修第三章主要分部分项和施工方案施工测量施工准备施工方案第四章确保工程质量的技术组织措施 .工程质量保证体系第五章确保安全生产、文明施工及环保措施安全、文明施工组织管理目标承诺确保安全文明施工.5。
文明施工管理措施环境保护措施第六章施工进度计划和措施进度计划编制原则及依据施工作业安排工期计划的安排工期保证的计划安排各阶段进度的保证措施工期承诺第七章确保工期的技术组织措施第八章劳动力和材料投入计划及其保证措施拟投入本工程的劳动力安排计划表材料计划保证措施第九章机械设备投入计划设备动员周期设备、材料运到施工现场的方法主要施工机械设备表.第十章施工总平面布置和临时设施布置施工总平面布置设计原则施工总体布置第十一章夜间、雨季及夏季的施工安排夜间施工的主要技术措施雨季施工的主要技术措施夏季高温施工的主要技术措施第十二章企业资质.第一章编制依据1、编制依据本施工组织设计是作为主导施工的依据。
在编制时对目标工期、工程质量、项目管理机构设置、劳动力组织、施工进度计划控制、机械设备及周转材料配备、主要分部分项工程施工方法、安全保证措施、文明施工及环境保护措施、降低成本措施等诸多因素尽可能充分考虑突出科学性及可行性。
本施工组织设计依据以下几项编制1。
1招标文件1《某市10MWp光伏发电项目施工招标文件》2《某市10MWp光伏发电项目施工图设计》。
1.2规范、规程1) 《城市道路设计规范》（CJJ37—90)2）《中华人民共和国建筑法》3) 《建设工程施工现场管理规定》4) 《火力发电厂总图运输设计技术规程》DL/T5032—20055) 《建筑设计防火规范》GB50016—20066) 《火力发电厂与变电站设计防火规范》GB50229—20067) 《混凝土结构设计规范》GB 50010-20108) 《砌体结构设计规范》GB 50003—20119）《建筑结构荷载规范》GB 50009-200610）《建筑抗震设计规范》GB 50011-201011）《构筑物抗震设计规范》GB 50191—9312) 《建筑内部装修设计防火规范》GB 50222-9513) 《建筑设计防火规范》GB50016—200614）《建筑地基基础设计规范》GB 50007—201115）《建筑地基处理技术规范》JGJ 79—200216) 《钢结构设计规范》GB 50017-200317) 《钢—混凝土组合结构设计规程》DL/T 5085-199918）《工业企业设计卫生标准》GBZ1-200219）《屋面工程质量验收规范》GB50207-200220）《屋面工程技术规范》GB50245-200421）《建筑地面设计规范》GB50037-9722) 《电力工程制图标准》DL 5028—9323) 《砼结构工程施工质量验收规范》GB50204-200224）《钢结构工程施工质量验收规范》GB50205—200125）《建筑基桩检测技术规范》JGJ106-200326) 《焊接工艺评定规程》DL/T868-200427）《焊接材料焊接工艺性能评定方法》 GB/T 25776-201028) 《钢结构工程质量检验评定标准》GB50221—200129) 《钢焊缝手工超声波探伤方法和探伤结果分级》GB11345-89 30）《钢熔化焊对接接头射线照相和质量分级规范》GB3323-8731）《建筑钢结构焊接技术规程》JGJ81-200232) 《钢结构、管道涂装技术规程》YB/T9256—9633）《冷弯薄壁型钢结构技术规范》 (GB50018-2002)34) IEC61215 晶体硅光伏组件设计鉴定和定型35） IEC6173O。
西藏某太阳能光伏电站工程施工组织设计_secret
第三章技术文件1、概述1.1 编制依据（1）《中电投西藏桑日县10MWp并网光伏电站工程招标文件》及答疑文件；（2）国家现行光伏发电站施工规范和光伏发电工程验收规范、其它相关规范；（3）发包单位提供的施工条件、现场实际施工条件；（4）我部的科技水平、管理水平、技术装备及施工经验。
1.2 工程概况中电投西藏桑日县10MWp并网光伏电站工程位于西藏自治区山南地区桑日县江村，距离桑日县约15km。
桑日县属藏南高原湖盆峡谷区，北靠念青唐古拉山南麓，南接喜马拉雅山东段，雅鲁藏布江横穿县境，具有典型的“两山夹一谷”的地形地貌特征。
场址区微地貌为念青唐古拉山山前洪积扇，地势北高南低，范围为北纬29º16′39.8″～29º17′2.6″，东经91º53′7.2″～91º53′35.5″。
面积约0.3 km2，海拔3600m～3563m，位于雅鲁藏布江北岸、桑日县与乃东县县道紧南侧，华新水泥厂及冲木达110kV变电站就座落在场区对岸，沙石料场也在场址附近。
本工程太阳能资源、交通、水电、材料供应及送出条件均较好。
中电投西藏桑日县10MWp并网光伏电站，计划2010年11月30日5MWp投产发电，其它5MWp计划2011年4月15日投产发电。
本工程包括以下内容：（1）西藏桑日县10MWp并网光伏电站场区场地平整；（2）西藏桑日县10MWp并网光伏电站场区主干道工程；（3）西藏桑日县10MWp并网光伏电站综合控制楼土建及装饰工程；（4）西藏桑日县10MWp并网光伏电站综合控制楼的给排水（含消防）、电气照明、弱电系统设备安装以及室外配套工程（含污水处理系统）；（5）西藏桑日县10MWp并网光伏电站综合控制楼接地及避雷系统；（6）西藏桑日县10MWp并网光伏电站电池组件支架基础的土建工程、预埋件、接地系统（埋入部分）制作、安装及；（7）11座逆变器室土建、电气照明及装饰及接地系统工程；（8）水源井、水泵房土建施工；（9）消防水池和生活水池工程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第三章技术文件1、概述1.1 编制依据（1）《中电投西藏桑日县10MWp并网光伏电站工程招标文件》及答疑文件；（2）国家现行光伏发电站施工规范和光伏发电工程验收规范、其它相关规范；（3）发包单位提供的施工条件、现场实际施工条件；（4）我部的科技水平、管理水平、技术装备及施工经验。
1.2 工程概况中电投西藏桑日县10MWp并网光伏电站工程位于西藏自治区山南地区桑日县江村，距离桑日县约15km。
桑日县属藏南高原湖盆峡谷区，北靠念青唐古拉山南麓，南接喜马拉雅山东段，雅鲁藏布江横穿县境，具有典型的“两山夹一谷”的地形地貌特征。
场址区微地貌为念青唐古拉山山前洪积扇，地势北高南低，范围为北纬29º16′39.8″～29º17′2.6″，东经91º53′7.2″～91º53′35.5″。
面积约0.3 km2，海拔3600m～3563m，位于雅鲁藏布江北岸、桑日县与乃东县县道紧南侧，华新水泥厂及冲木达110kV变电站就座落在场区对岸，沙石料场也在场址附近。
本工程太阳能资源、交通、水电、材料供应及送出条件均较好。
中电投西藏桑日县10MWp并网光伏电站，计划2010年11月30日5MWp投产发电，其它5MWp计划2011年4月15日投产发电。
本工程包括以下内容：（1）西藏桑日县10MWp并网光伏电站场区场地平整；（2）西藏桑日县10MWp并网光伏电站场区主干道工程；（3）西藏桑日县10MWp并网光伏电站综合控制楼土建及装饰工程；（4）西藏桑日县10MWp并网光伏电站综合控制楼的给排水（含消防）、电气照明、弱电系统设备安装以及室外配套工程（含污水处理系统）；（5）西藏桑日县10MWp并网光伏电站综合控制楼接地及避雷系统；（6）西藏桑日县10MWp并网光伏电站电池组件支架基础的土建工程、预埋件、接地系统（埋入部分）制作、安装及；（7）11座逆变器室土建、电气照明及装饰及接地系统工程；（8）水源井、水泵房土建施工；（9）消防水池和生活水池工程。
1.3 施工条件（1）对外交通条件项目拟选址地江管理区距离山南行署所在地泽当13公里，距离桑日县城15公里，国道318线与省道306线穿境而过，十二五规划建设的拉林铁路也将经过江管理区。
中国移动、中国电信覆盖整个管理区，交通便利，通讯畅通。
（2）施工用水本工程附近的沿线为河流，施工用水从河流取水，可满足施工及生活用水需求，生活用水需设置过滤或沉沙设备。
（3）施工用电冲木达110kV变电站座落在场区对岸，施工用电从变电站接引，通过变压器接到施工作业面的配电柜供电。
（4）施工材料沙石料场在场址附近，可以购买后使用自卸车运输到工作面。
1.4 地质条件（1）地质。
桑日县属藏南高原湖盆峡谷区，北靠念青唐古拉山南麓，南接喜马拉雅山东段，雅鲁藏布江横穿县境，具有典型的“两山夹一谷”的地形地貌特征。
地势北高南低，地形复杂多变，最高海拔5926m，最低海拔3280m。
雅江河谷在县内有34km左右的宽阔地带，北部高原草场上零星分布着许多小湖泊，南部为沟谷纵横的山地。
（2）地层。
受地质构造影响，桑日县地层比较单一。
以雅鲁藏布江为界，以北为冈底斯—念青唐古拉地层区拉萨—波密分区，大面积出露燕山晚期花岗岩等中酸性侵入岩。
雅鲁藏布江以南属于喜马拉雅地层区的特提斯喜马拉雅北部地槽型沉积带，主要出露厚度大、岩性复杂的中生代地层，轻度变质，具有复理石及类复理石沉积，火山岩、放射虫硅质岩及混杂岩。
由北向南地层岩型依次为：石灰一二叠系石英砂岩、含砾砂板岩、板岩；燕山晚期花岗岩；第三系麦拉石砾岩；蛇绿岩；类复理石。
（3）地貌。
经过地质运动，桑日县形成以构造地貌为主的地形骨架，因内外营力的共同作用，造就各种不同的地貌类型，大体以雅鲁藏布江为界，将全县分为南北两部迥然不同的大地貌单元。
桑日县南部山地即属于北坡高原的一部分，北部为冈底斯山脉东延部分郭喀日居褶皱山地的部分。
整个山系由强烈褶皱的侏罗系、白垩系规模宏大的中酸性侵入岩和混合岩组成。
桑日县地貌分为高山地貌、河谷地貌和风沙地貌。
1.5 气象、水文条件（1）气候特征。
受青藏高原影响，桑日县在气候上属高原温带季风半湿润气候区雅江中游桑日-加查亚区。
雅江以北主要为高原温带季风半湿润气候，雅江河谷及南部地区则为高原温带季风半干旱气候。
在气候垂直分带上，海拔4000m以下为半干旱温带高原气候，4000～5000m之间为亚寒带高原气候，5000m以上则属寒带高原气候。
（2）气温。
雅鲁藏布江河谷地带平均气温8.2℃，最热月（7月）均温15.4℃，最冷月（1月）均温-0.9℃，极端最高气温29℃（出现在1961年共四天），极端最低气温-17.6℃（1962年1月3日）。
气温的月较差全年平均为14.8℃，11月至次年的1月在16.3℃以上，以1月份最大，达16.7℃，6月份至9月份在14.0℃以下，尤以8月份最小，只有11.9℃。
北部年平均气温5℃～8℃，最暖月（7月）平均气温13℃～15℃，6月至9月绝对最低气温均在0℃以上，最冷月（1月）平均气温-2℃左右。
（3）降水。
桑日县河谷地带年平均降水量429.1毫米。
年际变化较大，最多年（1962年）705.7毫米，最少年（1982年）只有277.9毫米，最多年与最少年之差为477.8毫米，相差2.1倍，而且分布极不均匀。
沃卡河谷年平均降水量507.5毫米，最多年（1978年）711.4毫米，最少年（1972年）378.1毫米。
由于受季风势力的强弱和进退以及暖湿气流的影响，夏季高温多雨，降雨多集中在6月至9月，占全年降水量的88.5%，并以夜雨为主，全年夜雨率达80%以上。
（4）日照及太阳总辐射。
由于海拔高，空气稀薄，水汽少，云量少，尘埃等杂质少，透明度高，太阳光能过大气层时能量损失少，加上纬度低，降雨少，故日照时间长，光照充裕，太阳辐射强，是我国太阳日照数量最多的地区之一，全年平均日照时数为2936.6小时，日照百分率为66%。
最多年（1976年）为3038.0小时，百分率为69%；最少年（1962年）也有2751.6小时，百分率62%。
干季云雨少，故日照多，日照百分率在67%以上，尤以10月份至12月份为最多，达73%左右，7、8月适逢雨季，其日照百分率在56%左右。
太阳总辐射年平均为172.65千卡/厘米2，，其季节分配以4月份至6月份最多，达17千卡/厘米2～19千卡/厘米2。
开发太阳能发电项目有非常好的前景。
（5）空气温度与蒸发。
由于全年降水稀少，空气干燥，故全年相对湿度小，年平均值43%，全年变动在39%～48%之间。
7月至9月平均相对湿度最大为61%～66%，1月至3月最小，在29%以上。
桑日县由于太阳辐射强、风大、湿度小，故地面蒸发特别强烈，年蒸发量可达1968.7毫米。
（6）风。
受大气环境及地形的影响，全年平均风速3.5米/秒，2月份至5月工份平均风速较小，在4.0米秒～4.8米/秒；全年大风日数73.8天。
最大风速一般在13米/秒，最大时可达20米/秒，全年盛行单一风向，各月均以NE（东北）为主，最大风速以SW（南西）为主。
（7）冻土。
桑日县冻土厚度平均为10厘米，最大深度可达40厘米，（8）水文。
桑日县水系发达，河流众多，高山湖泊星罗棋布，冰川发育，共同组成了以雅鲁藏布江为干流的树枝状水系格局，全县共有大小常年流水溪河22条。
在境内北部、东部和东北部高山顶上，存在约14平方千米的永久性积雪冰川，成为桑日县巨大的地表固态水库。
除此之外，尚有大小湖泊126个，水域总面积623.44公顷，贮有大量的水资源。
桑日县境内地下水资源较为丰富，主要来自大气降水、东北部和南部渗透、河谷两侧地表径流渗透及农田回归水。
县域内河谷地段的地下水大于河谷两侧山沟，北部大于南部。
地下水类型为重碳酸钙和重碳酸钙镁两种类型，PH值为7.1，属于偏弱碱水，矿化度小于1克/升，为淡水，对混凝土无侵蚀。
县城附近的地下水埋藏较深，深度30米～50米之间。
沃卡、白金、白堆、比巴、巴朗等村的地下水埋藏较浅，深度为2米～5米。
由于多年的泥沙淤积与河床的不断抬升，使比巴河、白堆河、增期河、白金河等河流的部分地段出现地下水冒涌现象。
（9）自然灾害风灾。
桑日县平均每年大于7级以上的大风，主要集中在冬春季节。
年均7级～8级以上大风25.5天，大风多为阵风。
冬春大风季节，多发生少尘天气。
境内冬春季节大于6级以上的大风有70天左右。
冰雹。
冰雹形成于云层厚、含水量高、对流强的雷雨云中，且随雷雨云移动，一般冰雹出现于暖季，冷季由于水分缺乏，势力对流不充分，故少冰雹，据多年观测结果表明，平均每年约发生3次雹灾，全县的冰雹路线主要有：增期—沃卡、里龙—白堆；扎嘎乡等。
霜冻。
桑日县热量条件较好。
平均初霜日为9月18日，终霜日为次年5月15日，霜冻期240天左右，无霜期125天，到11月初严重霜冻开始。
1.6 施工特点、难点及对策（1）本工程施工任务重，时间紧，交通距离远且不方便，施工人员调配难度非常大，施工强度高，带有突击性的特点。
我部施工资源安排、人员和施工设备配备、材料供应等方面充分考虑这一现状，配齐、配足管理人员，配置数量足够的技术人员，加强现场管理，精心组织，科学安排好各项目的施工。
（2）本工程地处藏南高原湖盆峡谷区，海拔高达3600m，氧气含量不足、空气干燥、紫外线强，内地施工人员可能难以适应当地的气候条件，为此，我部将尽量选拔临近西藏地区的施工人员，尽量降低人员的不适应性。
（3）本工程远离城市，西藏地区建设市场不大发育，可能造成施工材料、设备供应困难，我部进场后将及时编制施工组织设计，做好施工设备及材料的计划，统一在拉萨市集中采购，保证设备和材料的供应。
1.7 工期目标根据招标文件，本工程主要控制性工期目标为：2010年9月10日开工，一期5MWp工程其它工程完工时间为2010年11月30日。
2011年4月15日工程竣工。
1.8 工程质量目标本标段全部施工项目质量满足招标文件和设计文件要求，符合国家和行业标准，所承建工程达到优良等级，单元工程合格率为100%，单元工程优良率85%以上。
1.9 安全文明施工目标本标段安全施工实现“双零”目标，杜绝重大人身伤亡事故、重大机械设备损坏事故、重大火灾事故、负同等及以上责任的重大交通事故、重大垮坍事故，轻伤率控制在3‰以下，创建安全文明施工样板工地。
1.10 环境保护目标本标段施工的环境保护目标：保护生态环境，不超标排放，环境污染事故为零，严格落实环保措施；废弃物处理符合规定，力争减少施工场地和周边环境植被的破坏，减少水土流失；施工现场环境及营区绿化符合环保要求；车辆、设备尾气排放符合大气污染物的综合排放标准。
2、总体施工组织布置及规划2.1 施工总平面图2.1.1 布置原则（1）施工总体规划用地不超过业主提供的征地红线范围，所有施工布置在业主指定的工地范围内，按施工组织合理布置生产生活设施。
