非常详细的CATIA工程图教程

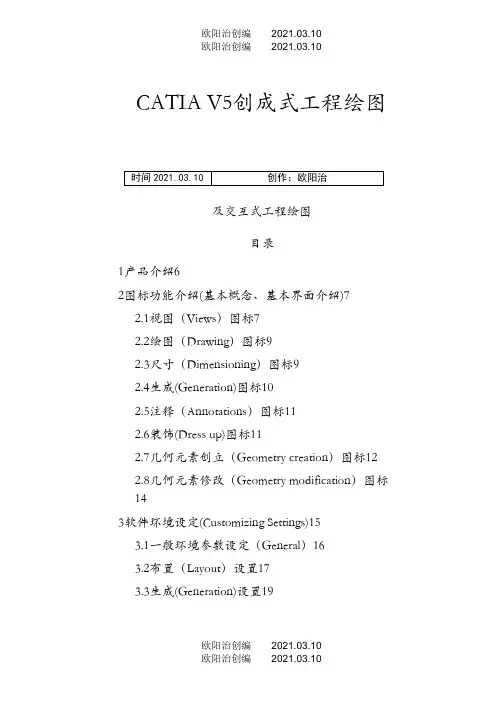

CATIA V5创成式工程绘图及交互式工程绘图目录1产品介绍 (5)2图标功能介绍(基本概念、基本界面介绍) (5)2.1视图（Views）图标 (5)2.2绘图（Drawing）图标 (6)2.3尺寸（Dimensioning）图标 (7)2.4生成(Generation)图标 (8)2.5注释（Annotations）图标 (8)2.6装饰(Dress up)图标 (8)2.7几何元素创立（Geometry creation）图标 (9)2.8几何元素修改（Geometry modification）图标 (10)3软件环境设定(Customizing Settings) (12)3.1一般环境参数设定（General） (12)3.2布置（Layout）设置 (14)3.3生成(Generation)设置 (14)3.4几何元素(Geometry)设置 (15)3.5尺寸（Dimension）设置 (16)3.6操纵器（Manipulators）设置 (17)3.7注释(Annotation)设置 (18)4功能详解 (19)4.1投影视图创建功能（Project） (19)4.1.1前视图（Front View）创建详解 (19)4.1.2展开视图（Unfolded View）创建详解 (19)4.1.3从三维模型生成视图（View From 3D）详解 (19)4.1.4投影视图（Projection View）创建详解 (20)4.1.5辅助视图（Auxiliary View）创建详解 (20)4.1.6轴侧图（Isometric View）创建详解 (21)4.2剖面及剖视图创建功能（Section） (21)4.2.1阶梯剖视图（Offset Section View）创建详解 (21)4.2.2转折剖视图（Aligned Section View）创建详解 (22)4.2.3阶梯剖面图（Offset Section Cut）创建详解 (22)4.2.4转折剖面图（Aligned Section Cut）创建详解 (22)4.3局部放大视图功能（Details） (23)4.3.1局部放大视图（Detail View）创建详解 (23)4.3.2多边形局部放大视图（Detail View Profile）创建详解 (24)4.3.3快速生成局部放大视图（Quick Detail View）创建详解 (25)4.3.4快速生成多边形局部放大视图（Quick Detail View Profile）创建详解 (25)4.4局部视图创建功能（Clippings） (25)4.4.1局部视图（Clipping View）创建详解 (25)4.4.2多边形局部视图（Clipping View Profile）创建详解 (26)4.5断开视图（Break view） (26)4.5.1断开视图（Broken View）创建详解 (26)4.5.2局部剖视图（Breakout View）创建详解 (27)4.6视图创建模板（Wizard）的使用 (28)4.6.1视图创建模板（View Creation Wizard）详解 (28)4.6.2前视图、顶视图和左视图（Front, Top and Left）模板详解 (29)4.6.3所有的视图（All Views）模板详解 (29)4.7绘图（Drawing） (29)4.7.1生成新图纸(New Sheet) 功能详解 (30)4.7.2生成新的细节图纸（New Detail Sheet）功能详解 (30)4.7.3新的视图（New View）功能详解 (30)4.7.4二维元素示例（Instantiate 2D Component）功能详解 (30)4.8尺寸（Dimensioning）标注 (30)4.8.1标注尺寸（Dimensions ）详解 (30)4.8.2坐标尺寸标注（Cumulated Dimensions）详解 (31)4.8.3阶梯尺寸标注（Stacked Dimensions）详解 (31)4.8.4长度、距离尺寸标注（Length/Distance Dimensions）详解 (31)4.8.5角度尺寸标注（Angle Dimensions）详解 (31)4.8.6半径尺寸标注（Radius Dimensions）详解 (32)4.8.7直径尺寸标注（Diameter Dimensions）详解 (32)4.8.8倒角尺寸标注（Chamfer Dimensions）详解 (32)4.8.9螺纹尺寸标注（Thread Dimensions）详解 (32)4.8.10坐标标注（Coordinate Dimensions）详解 (32)4.8.11孔尺寸列表（Hole Dimensions Table）详解 (33)4.8.12引出线断开（Create Interruption）详解 (33)4.8.13取消引出线断开（Remove Interruption）详解 (33)4.8.14取消所有的引出线断开（Remove All Interruptions）详解 (34)4.8.15基准建立（Datum Feature）详解 (34)4.8.16形状及位置公差（Geometric Tolerance）详解 (34)4.9生成(Generation)功能 (35)4.9.1自动标注尺寸（Generating Dimensions）详解 (35)4.9.2一步一步地自动标注尺寸（Generating Dimensions Step by Step）详解 (35)4.9.3在装配图中自动标注零件（Generating Balloons）详解 (36)4.10注释（Annotations）功能 (37)4.10.1文字标注（Text）详解 (37)4.10.2带引出线的文字标注（Text With Leader）详解 (37)4.10.3文字复制（Text Replicate）详解 (37)4.10.4在装配图中标注零件（Balloon）详解 (38)4.10.5基准目标建立（Datum Target）详解 (38)4.10.6粗糙度符号标注（Roughness Symbol）详解 (38)4.10.7焊接符号（Welding Symbol）详解 (39)4.10.8焊接位置标注（Weld）详解 (39)4.11装饰(Dress up)功能 (40)4.11.1生成中心线（Center Line）详解 (40)4.11.2参考其它元素生成中心线（Center Line with Reference）详解 (40)4.11.3生成螺纹线（Thread）详解 (40)4.11.4参考其它元素生成螺纹线（Thread with Reference）详解 (40)4.11.5生成轴线（Axis Line）详解 (41)4.11.6生成轴线和中心线（Axis Line and Center Line）详解 (41)4.11.7生成剖面线（Area Fill）详解 (41)4.12装配图中生成零件表（BOM）功能 (41)4.13标题栏及图框的生成功能 (42)4.14制图标准选择 (42)1 产品介绍CATIA V5 CATIA V5的工程绘图模块（Drafting）由创成式工程绘图(GDR)和交互式工程绘图(ID1)组成。

创成式工程绘图(GDR)可以很方便的从三维零件和装配件生成相关联的工程图纸，包括各向视图、剖面图、剖视图、局部放大图、轴测图的生成；尺寸可自动标注，也可手动标注；剖面线的填充；生成企业标准的图纸；生成装配件材料表等。

交互式工程绘图(ID1)以高效、直观的方式进行产品的二维设计，可以很方便的生成DXF 和DWG等其他格式的文件。

2 图标功能介绍(基本概念、基本界面介绍)CATIA V5的工程绘图模块（Drafting）由视图（Views）、绘图（Drawing）、尺寸（Dimensioning）、生成(Generation)、注释（Annotations）、装饰(Dress up)、几何元素创立（Geometry creation）、几何元素修改（Geometry modification）共8组菜单条组成。

2.1 视图（Views）图标视图菜单条提供了多种视图生成方式，可以方便的从三维模型生成各种二维视图。

Front View 前视图Unfolded View 展开视图View From 3D 从三维模型生成视图Projection View 投影视图Auxiliary View 辅助视图Isometric View 轴测图Offset Section View 阶梯剖视图Aligned Section View 转折剖视图Offset Section Cut 阶梯剖面图Aligned Section Cut 转折剖面图Detail View 圆形局部放大视图Detail View Profile 多边形局部放大视图Quick Detail View 快速生成圆形局部放大视图Quick Detail View Profile 快速生成多边形局部放大视图Clipping View 局部视图Clipping View Profile 多边形局部视图Broken View 断开视图Breakout View 局部剖视图View Creation Wizard 视图创建模板Front, Top and Left 前视图、顶视图和左视图Front, Bottom and Right前视图、底视图和右视图All Views 所有的视图2.2 绘图（Drawing）图标绘图（Drawing）包括新图纸的生成、定义新视图等功能。

New Sheet 生成新图纸New Detail Sheet生成新的细节图纸New View 新的视图Instantiate 2D Component 二维元素示例2.3 尺寸（Dimensioning）图标尺寸（Dimensioning）可以方便的标注几何尺寸和公差、形位公差。

Dimensions 标注尺寸Cumulated Dimensions 坐标尺寸标注Stacked Dimensions 阶梯尺寸标注Length/Distance Dimensions 长度、距离尺寸标注Angle Dimensions 角度尺寸标注Radius Dimensions 半径尺寸标注Diameter Dimensions 直径尺寸标注Chamfer Dimensions 切角尺寸标注Thread Dimensions 螺纹尺寸标注Coordinate Dimensions 坐标标注Hole Dimensions Table 孔尺寸列表Create Interruption 引出线断开Remove Interruption 取消引出线断开Remove All Interruptions取消所有的引出线断开Datum Feature 基准建立Geometric Tolerance 形状及位置公差2.4 生成(Generation)图标生成(Generation)包括尺寸自动生成、装配中零件标注、材料表的生成。
