CATIA工程图标题栏和明细表插件详解
CATIA工程图标题栏和明细表插件详解
1 / 11 CATIA工程图标题栏和明细表插件详解
有关插件运行之前的准备工作：
1.首先，在CATIA的安装文件夹下如：
将文件放入其中,然后关闭窗口,这就完成了对CATIA图纸的相关设置，而且是根据国家标准制作的图纸页面。
2.下面安装有关标题栏和明细表的设置的软件
双击图标出现：
点击下一步直到结束，完成安装，桌面出现快捷方式
，表示安装完成。(建议关闭360安全卫士，否则会装不上去的）
CATIA工程图标题栏和明细表插件详解
2 / 11 装配图的绘制过程:（以球阀为例）
1. 打开CATIA，然后打开文件中的球阀装配体：
2. 桌面双击打开CATIA自动化BOM
出现： CATIA工程图标题栏和明细表插件详解
3 / 11 点击继续使用（本软件已经破解了），出现:
这就是该插件的操作界面。由于本插件是专门问CATIA设计的，只要CATIA的版本是R 19或以上的都能用，并且在CATIA开启后自动相关联.建议此时的界面是： CATIA工程图标题栏和明细表插件详解
4 / 11 这样便于操作。
3．对零件和组件的设定
选中其中一个零件，比如说阀体，给它赋上材料,例如iron
其余的零件也同样操作，最后选中Product1，选择，整个装配体就基本上定义好了.
在CATIA BOM的操作界面上点击自定义属性字样，出现工具条：
，单击写入当前部件的所有零部件，系统会自动读取所有的零件，最后完成时出现图标：
或者当某些零件的属性要做适当修改时，选择该零件,单击写入当前零部件，可以在中手动填写.然后更新零件属性，就可以了. CATIA工程图标题栏和明细表插件详解
5 / 11 单击自定义属性，同时将界面转到装配界面，在公共属性里做如下填写：
点击右上角的使用单位，弹出窗口，并填写相关内容，后确定，如：
在单击写入当前部件的所有零件属性.
4.转工程图
将操作界面转到工程制图模块,在对于图纸的设置的时候，在
标准下面选择GB，在图纸样式下选择A2 ISO.确定。 CATIA工程图标题栏和明细表插件详解
6 / 11 单击，选择合适的正视图方向，在图纸上放好位置。然后添加左视剖面图，如图：
5.添加标题栏和明细表
单击CATIA BOM上的标题栏及BOM表,点击创建（此时界面是工程图页面）
这时系统自动生成标题栏，如图：
然后单击BOM表操作下的创建按钮（鉴于零件个数较少，输入0不分栏），系统自动生成明细表.如图： CATIA工程图标题栏和明细表插件详解
7 / 11
问题是多出两行（软件自身开发的缺陷）
下面去掉这两行：
单击编辑下拉列表里德图纸背景，此时页面变成暗灰色。可以对明细表和标题栏做出相关的修改。
选择最上面的两根横线，然后delete，这样就删掉了。
选择其中一根竖线,双击，弹出窗口：
将终点2下面的V的值减去14，输入，然后确定。这时竖线就只有8行的高度，其余的依次修改。效果如图: CATIA工程图标题栏和明细表插件详解
8 / 11 最后单击编辑下拉列表的工作视图,回到制图界面.
6。球标的标注
根据已给明细表对应标注，最后效果如图:
到这里为止，整张工程图已经差不多了。
总的说来，这个小插件对于装配图，尤其是对于零件个数比较多的总装图，很方便,它能自动计算零件的个数，并排好序号,并且相关属性也能很方便的填写.
上述操作过程中还有一些疑问，比如说：明细表中的零件如何排序的，而且把零件的名称填在零件代号一栏,显然不符合标准。下面,我们对这张图做一些详细的修改。
打开装配图,然后打开自动化球标软件，进入工程图模块.
在CATIA BOM的操作界面上点击自定义属性字样,出现工具条： CATIA工程图标题栏和明细表插件详解
9 / 11 ，单击写入当前部件的所有零部件，系统会自动读取所有的零件,最后完成时出现图标：
然后对每个零件的属性进行修改.
例如：
选中其中一个零件，如阀盖：
单击写入当前零部件， ，再单击读取零件属性，出现：，在零件名称一栏里填如阀盖，材料一栏里填写灰CATIA工程图标题栏和明细表插件详解
10 / 11 铸铁，别的也可以填上，然后,单击更新零件属性：，其余的零件可以依次修改.
然后进入工程图模块，其余的步骤和上面一样，生成的明细表是：
然后删掉多出来的两行,并且把零件代号一栏全部删掉，另外，如果明细表里有什么错误的都可以在图纸背景下修改，或填写。(备注：这里的零件顺序是软件自动排序出来的,基本上不需要修改）
最后根据已有的明细表标出球标。总装图就完成了。
CATIA工程图标题栏和明细表插件详解
11 / 11
标题栏及明细表
1 非标设备CAD开发计划和设想
一、 项目的目的和意义
实现粮油工程非标设备（搅拌罐、混合罐、结晶罐、炼油罐等）的CAD辅助工艺计算、设备设计、条件图生成、总图参数化绘制（含修改）、零件图参数化绘制（含修改）。
二、 人员组成
暂定2-3人，根据进展情况和需要再增加。（分工另行确定）
三、 进度安排
首先完成框架和基本工具的开发和整理，相关成果优先用于“工艺流程图CAG系统”，另见“工艺流程图CAG系统”项目计划。
开发原则：
开发－使用－发现问题－改进完善
2006-6-20 正式启动
2006-7-01 完成主要框架的构思，确定总体方案
2006-7-30 完成基本工具的开发和整理
2006-8-15 完成工艺计算工具的开发
2006-8-30 完成条件图生成系统
2006-9-30 完成工艺流程图辅助系统（先完成该项目，既作练手，又可完成该项目的结题）
2006-10-15 完成设备设计的开发
2006-12-30 完成图形图库的开发和整理
2007-1-30 完成总装配图生成系统
2007-3-30 完成主要零部件图生成系统
2007-4-30 完成安装系统
2007-5-30 对系统做测试，编写系统设计、使用说明书，作答辩准备
四、 主要内容
主要开发任务如下，每个子系统均应编写详细的开发说明（预期目标、功能描述、接口参数、程序框图、程序注释等，考虑参考软件工程相关要求进行）
1. 基本工具
2. 工艺流程图CAG系统
3. 工艺计算工具
4. 条件图生成系统
5. 图形图库系统 2 6. 设备选型和计算系统
7. 总装配图生成系统
8. 零件图生成系统
9. 自动安装系统
五、 参考资料
1. 压力容器与化工设备实用手册，董大勤，袁凤隐编，化学工业出版社，2000
2. 化工设备结构图册
3. 压力容器设计
六、 资源需求

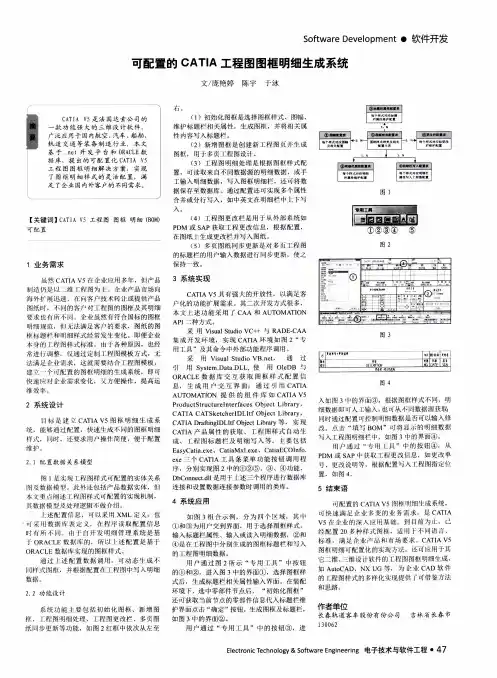

可配置的CATIA工程图图框明细生成系统
Ｓｏｆｔｗａｒｅ Ｄｅｖｅｌｏｐｍｅｎｔ・软件开发
可配置的ＣＡＴＩＡ工程图图框明细生成系统
ＣＡＴＩＡ Ｖ５是法国达索公司的
一款功能强大的三维设计软件， 广泛应用于国内航空、汽车、船舶、 轨道交通等装备制造行业。本文 基于．ｎｅｔ开发平台和ＯＲＡＣＬＥ数 据库，提出的可配置化ＣＡＴＩＡ Ｖ ５ 工程图图框明细解决方案，实现 了图框明细样式的灵活配置，满
足了企业国内外客户的不同需求。
【关键词】ＣＡＴＩＡ Ｖ５工程图图框明细（ＢＯＭ）
可配置
１业务需求
虽然ＣＡＴＩＡ Ｖ５在企业应用多年，但产品
制造ｆＪ５足以 维 牮 为主。企业产品市场向
海外扩展迅速，在向客户技术转让戚提供产品
纸时， １司的客 对工程图的图框及其明细
矍求也仃所 ：｝哪。 业虽然ｌ彳『符合国标的图框
叫细舰范，仉＿无法满足客，’，的要求，图纸的图
Ｈ 标题 和明细样式经常发生变化。即便企业
小吁的 程 样式标准，由于各种原因，也经
常进行调整 仅通过定制工程图模板方式，无
法满足食业需求，这就需要结合１ 程图模板，
缱 个Ｉ叮配置的图村ｔ明细的生成系统，即可
快速心对 需求变化，义方便操作，提高运
维效率。
２系统设计
日标足建 ＣＡＴＩＡ Ｖ５图框明细生成系
统，能６Ｊｇ通过 置，快速生成不同的图框明细
样式，ＪＩ司Ｉｊ、Ｊ，还要求用 操作简便，便于配置
维护。
２．１配置数据关系模型
１足实埘ｌ：程图样式町配置的实体关系
｝划硬数 模型。此外还包括产品数据实体，但
本文最点Ｉ嘲述Ｉ：程图样式可配置的实现机制，
其数据模型及处理逻辑不做介缁。
Ｉ 述配置信息，可以采用ＸＭＬ定义，也
Ｊ，Ｊ采用数据库表定义， 程序读取配置信息
时仃所 。山ｊ：自开发明细管理系统是基
ｊ ＯＲＡＣＬＥ数据库的，所以ｊ 述配置是基于
ＯＲＡＣＬＥ数扒库实现的 框样』℃。
通过ｆ 述配置数据调用，叮动态生成不
样式 ．并根据配置往 ｌ： 罔中写入明细
2024Catia软件基本操作讲解
Catia软件基本操作讲解
•Catia软件简介
•Catia软件界面介绍
•草图绘制基础操作
•三维建模基础操作
•装配设计基础操作
•工程图绘制基础操作
•总结与展望
Catia软件简介01Catia软件由法国Dassault Systemes公司开发，是一款高端CAD/CAM/CAE一体化软件，拥有几十年的发展历程。
Catia软件不断更新迭代，逐渐增加了新的功能和模块，提高了软件的性能和
稳定性。Catia软件背景与发展
版本更新与迭代开发商与历史航空航天领域
Catia软件在航空航天领域应用广泛，可用于飞机、火箭、卫星等
复杂产品的设计和制造。汽车工业领域
Catia软件是汽车工业领域的重要工具，可用于汽车车身、发动机、
底盘等部件的设计和优化。机械制造领域
Catia软件也适用于机械制造领域，可进行各种复杂机械零件的设计
和加工。Catia软件应用领域ABC
DCatia软件特点与优势
强大的建模能力Catia软件拥有强大的三维建模能力，可快速创建各种复杂形状的产品模型。高效的协同设计Catia软件支持多人协同设计，可提高设计效率，减少沟通成本。
精确的工程分析Catia软件集成了多种工程分析模块，可对产品进行精确的力学、热力学、流体力学等分析。丰富的定制功能Catia软件提供了丰富的定制功能，可根据用户需求进行个性化设置，提高使用便捷性。
Catia软件界面介绍02
功能区域划分
Catia软件界面按照功能可以划分为设计区域、分析区域、模拟区域和加工区域等，每个区域都包含相应的工具栏和命令。
自定义界面布局
用户可以根据自己的使用习惯和需求，自定义Catia软件的界面布局，提高工作效率。标准界面布局
Catia软件界面通常包括标题栏、菜单栏、工具栏、规格栏、图形
区、结构树和命令行等部分。界面布局及功能区域划分工具栏
工具栏是菜单栏的快捷访问方式，用户可以将常用的命令添加到工具栏中，方便快速调用。右键菜单
在Catia软件中，右键点击图形区或结构树中的对象，可以弹出相应的右键菜单，进行快速操作。菜单栏

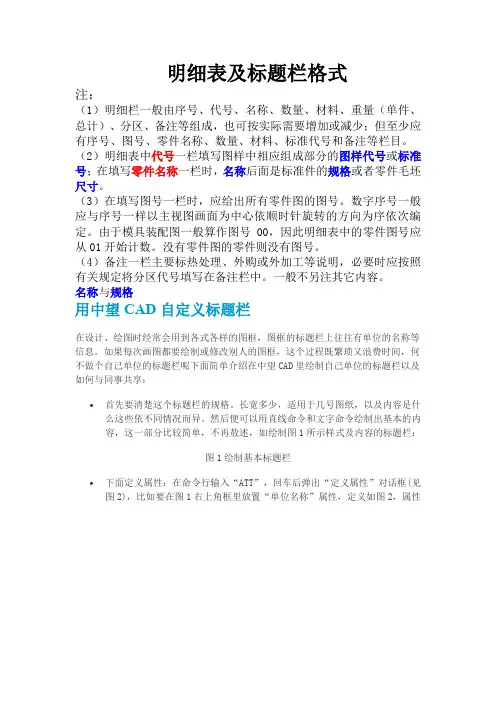

明细表及标题栏格式
明细表及标题栏格式
注：
（1）明细栏一般由序号、代号、名称、数量、材料、重量（单件、总计）、分区、备注等组成，也可按实际需要增加或减少；但至少应有序号、图号、零件名称、数量、材料、标准代号和备注等栏目。
（2）明细表中代号一栏填写图样中相应组成部分的图样代号或标准号；在填写零件名称一栏时，名称后面是标准件的规格或者零件毛坯尺寸。
（3）在填写图号一栏时，应给出所有零件图的图号。数字序号一般应与序号一样以主视图画面为中心依顺时针旋转的方向为序依次编定。由于模具装配图一般算作图号00，因此明细表中的零件图号应从01开始计数。没有零件图的零件则没有图号。
（4）备注一栏主要标热处理、外购或外加工等说明，必要时应按照有关规定将分区代号填写在备注栏中。一般不另注其它内容。
名称与规格
用中望CAD自定义标题栏
在设计、绘图时经常会用到各式各样的图框，图框的标题栏上往往有单位的名称等信息。如果每次画图都要绘制或修改别人的图框，这个过程既繁琐又浪费时间，何不做个自己单位的标题栏呢下面简单介绍在中望CAD里绘制自己单位的标题栏以及如何与同事共享：
首先要清楚这个标题栏的规格。长宽多少，适用于几号图纸，以及内容是什么这些依不同情况而异。然后便可以用直线命令和文字命令绘制出基本的内容，这一部分比较简单，不再敖述，如绘制图1所示样式及内容的标题栏：
图1绘制基本标题栏
下面定义属性：在命令行输入“ATT”，回车后弹出“定义属性”对话框(见图2)，比如要在图1右上角框里放置“单位名称”属性，定义如图2，属性的插入坐标和文本高度可通过图2中黑框按钮直接到图纸中拾取。
图2定义属性对话框
拾取完后点“定义并退出”，便在图1右上角框处放置了一个属性。同理，添加其它的属性，完成后如图3所示。
图3 定义属性后的图框
选中图3所有对象，在命令输入“W”后回车，弹出“写块”对话框（见图4），通过黑框处按钮拾取基点为图框的右下角点。在目标栏里指定块存放的路径及名称。

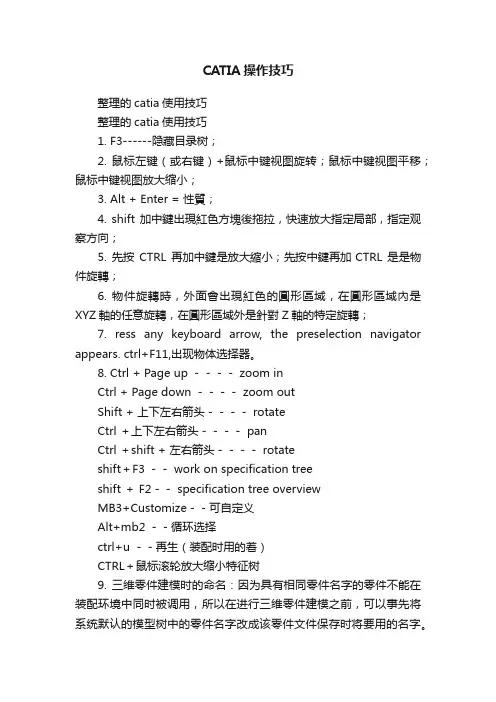

CATIA操作技巧
