威胜三相监测仪表说明书
威胜DTSD331 DTSD341-U型三相电子式多功能电能表用户手册说明书
目录1 综合介绍 (3)1.1 概述 (3)1.2技术参数 (3)2、仪表基本功能 (4)2.1.1显示图解： (5)2.1.2、常用显示代码 (6)3 使用注意事项 (8)4 运输贮存 (9)5．质保条款 (9)DTSD341/DSSD331-U三相电子式多功能电能表1 综合介绍1.1 概述DSSD331/DTSD341型三相三（四）线电子式多功能电能表是威胜集团有限公司研制生产的新一代智能型高科技电能计量产品，符合GB/T17215.321-2008、GB/T17215.322-2008、GB/T17215.323-2008 和DL/T614-2007 等电能表有关标准，采用DL/T645-2007通信规约。
1.2技术参数1.2.1主要技术参数项目 技术要求参比电压 3×220V/380V，3×57.7V/100V, 3×100V 电压测量范围 三相80%Un ~ 120%Un电流测量范围 1％Ib~12Ib主要电流规格 互感器接入式：0.3(1.2)A, 1.5(6)A直通式：5(60)A,10(100)A 准确度等级 有功0.2S级 0.5S级、1级 ; 无功2级工作温度 -25℃～60℃极限工作温度 -40℃～70℃相对湿度 ≤95%（无凝露）频率范围 (50±2.5)Hz启动电流 互感器接入式表：2‰In直通表：4‰Ib功耗 ＜1.5W，6VAMTBF ≥1×105 h设计寿命 10年时钟误差 ≤0.5 s/d（0℃~+40℃时：±2ppm;-40℃~+85℃时：±3.5ppm）时钟频率 1Hz电池寿命 10年电池连续工作时间 ≥5年1.2.3 光耦脉冲输出脉冲输出宽度 (80±5)ms最大允许通过电流 10mA（DC） 工作电压 5V～24V（DC）1.2.4安装尺寸 外形尺寸长×宽×厚=290mm×170mm×85mm图1：安装尺寸图1.2.5主端子接线图（具体以实物为准）三相四线直接接入式接线图C NB A 765324189电源侧负载侧图2：主端子接线图1.2.6辅助端子接线图（具体以实物为准）图3：辅助端子排列图2、仪表基本功能分时计量功能、跨月结算、监测与事件记录功能、最大需量功能、485与红外通讯功能、低功耗功能、辅助电源功能（可选）、安全权限管理、液晶显示功能2.1液晶显示：2.1.1显示图解：液晶全屏图项目液晶上显示内容含义说明电能数据显示行，显示各种记录数据。
DHZ333三相自适应多功能表使用说明书
威胜集团有限公司 3.1 安装 ..............................................................................................................28 3.2 电表显示 ......................................................................................................28 3.3 参数设置 ......................................................................................................30 3.4 抄表 ..............................................................................................................30 3.5 电池更换 ......................................................................................................31 3.6 使用注意事项 ..............................................................................................31 4.运输贮存 ....................................................................................................... 31 5．保修条例 .................................................................................................... 31 附录 A 电表用户模式字 ................................................................................... 32 附录 B 扩展显示代码表 .................................................................................. 35 附录 C 简单故障处理 ....................................................................................... 35
三相三四线智能电能表使用说明指导书
三相三四线智能电能表使用说明指导书1 综合介绍1.1 概述DSZ331/DTZ341三相三线/三相四线智能电能表是威胜集团有限公司研制生产的新一代智能型高科技电能计量产品，符合GB/T17215.321-2008、GB/T17215.322-2008、GB/T17215.323-2008 和DL/T614-2007 等电能表有关标准，采用DL/T645-2007通信规约（有扩展）。
1.2 工作原理简述本产品由电流互感器、集成计量芯片、微控制器、温补实时时钟、数据接口设备和人机接口设备组成。
集成计量芯片将来自电压分压，电流互感器的模拟信号转换为数字信号，并对其进行数字积分运算，从而精确地获得有功电能和无功电能，微控制器依据相应费率和需量等要求对数据进行处理。
其结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换，其原理框图如图1所示。
拟制：扶小飞2011-06-24 图号：OKRW2.702.635SS审核：拟 制： 扶小飞 2011-06-24 图 号：OKRW2.702.635SS 审 核：L C D 显示器Ia+Ia-Ib+Ib-Ic+Ic-仪用电流互感器(CT)ia-ia+ib-ib+ic-ic+ 微控制器Ua Ub Uo Uc Uo 电压分压电路Uo uauo uo uoubuc 通信接口内部存储器时钟/电池脉冲输出按钮集成计量芯片停电抄表电池电源aU bU U U c n图1：工作原理简述（以三相四线表为例）1.3 技术参数1.3.1 主要技术参数项目 技术要求参比电压 3×220V/380V ，3×57.7V /100V , 3×100V电压测量范围 三相80%Un ~120%Un电流测量范围 1％Ib~6Ib互感器接入式：0.3(1.2)A,1(2)A,1.5(6)A, 5(6)A直通式：5(20)A,10(40)A,拟 制： 扶小飞 2011-06-24 图 号：OKRW2.702.635SS 审 核：15(60)A,20(80)A具体电流规格参见面板标识准确度等级 有功0.2S 、0.5S 级、1级 ; 无功2级工作温度 -25℃～60℃极限工作温度-40℃～70℃相对湿度 ≤95%（无凝露）频率范围 (50±2.5)Hz启动电流 互感器接入式表：1‰In(0.2s 级)，1‰In(0.5s 级)，2‰In(1级)直通表：4‰Ib(1级)功耗 ＜1.5W ，6VAMTBF ≥1×105 h设计寿命 10年拟 制： 扶小飞 2011-06-24 图 号：OKRW2.702.635SS 审 核：1.3.2 日历时钟 （DS3231SN 温补时钟） 时钟误差 ≤0.5 s/d （0℃~+40℃时：±2ppm;-40℃~+85℃时：±3.5ppm ）时钟频率 1Hz电池寿命 10年电池连续工作时间≥5年1.3.3 光耦脉冲输出脉冲输出常数 出厂设置以仪表面板标识为准。
三相电子式多功能测量表-威胜集团
-25℃~+60℃，带变送功能的只支持-25℃~+50℃
威胜集团有限公司
DSSD332/DTSD342-1C 型
三相电子式多功能测量表
i
威胜集团有限公司
尊敬的客户：
首先感谢您购买和使用本公司的产品。
威胜集团有限公司是一个专门开发、生产和销售电能计量仪表的专业企业，本
公司产品质量保证体系于 1996 年通过了挪威船级社 ISO9001 认证。
在您购买本公司产品的同时，请仔细阅读本使用说明书，如有任何问题，请及
二、工作原理
本仪表系列采用了高精度的采样计量，高速的 MCU 进行数据处理，丰富的液晶 显示屏，非易失存储器。具体结构如图 2.1 所示。
三、技术指标
项目 规格
参比电压 Un
测
测量范围
量 电 极限电压
压
功耗
阻抗
精度等级
性能参数 三相三线、三相四线 三相四线（AC220V、AC57.7V） 三相三线（AC100V、AC380V） 0.7Un~1.3Un 1.9Un <0.05VA(单相) >2MΩ RMS 精度 0.2 %
1
威胜集团有限公司
额定电流 电 测量范围 流 功耗
精度等级 功率 电网频率范围
输
选配功能 （只能选
开关量功能
入 择一种功
输 能）
变送信号输出
威胜DTZY341C使用说明书
.1 综合介绍1.1 概述DSZY331C,DTZY341C型配置号为B2V1.0三相费控智能电能表是威胜集团有限公司研制生产的新一代智能型高科技电能计量产品，符合GB/T17215.321-2008、GB/T17215.322-2008、GB/T17215.323-2008 和DL/T614-2007 等电能表有关标准，采用DL/T645-2007通信规约。
1.2 工作原理简述本产品由电流互感器、集成计量芯片、微控制器、温补实时时钟、数据接口设备和人机接口设备组成。
集成计量芯片将来自电压分压，电流互感器的模拟信号转换为数字信号，并对其进行数字积分运算，从而精确地获得有功电能和无功电能，微控制器依据相应费率和需量等要求对数据进行处理。
其结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换，其原理框图如图1所示。
图1：工作原理简述（以三相四线表为例）1.3 技术参数1.3.1 主要技术参数拟制：陈红权2010-06-04 图号：OKRW2.702.573SS审核：工艺: 第 1 页共31 页1.3.3 光耦脉冲输出1.3.4 继电器输出对于外置继电器表，本仪表配有“报警”和“跳闸”信号输出端子。
“报警”辅助端子为常开触点，继电器规格：直流30V/5A，交流277V/3A。
“跳闸”辅助端子提供了常开和常闭两组触点，继电器规格：直流30V/5A，交流277V/3A。
对于内置继电器表，本仪表配有“报警”信号输出端子和内置跳闸继电器。
“报警”辅助端子为常开触点，继电器规格：直流30V/5A，交流277V/3A。
跳闸继电器直接控制三相电路通断。
继电器规格：250V/60A。
对于具体表计可通过辅助端子标签区别该表计是属于内置继电器表计还是外置继电器表计。
具体见2.14。
拟制：陈红权2010-06-04 图号：OKRW2.702.573SS审核：工艺: 第 2 页共31 页拟 制： 陈红权 2010-06-04 图 号：OKRW2.702.573SS 审 核：工 艺: 第 3 页 共 31 页 1.3.6 外形和布局（面板参数以实物为准）底盒端盖端盖铅封螺钉下透镜载波模块上盒铅封螺钉卡槽按键3#电池盖按键2#上盒液晶显示屏面板指示灯按键1#图2：外形布局图注：该表计载波模块为可选功能，IC 卡为可选功能，在结构上亦为可取消，表计具体外形以实物为准，此处只做参考。

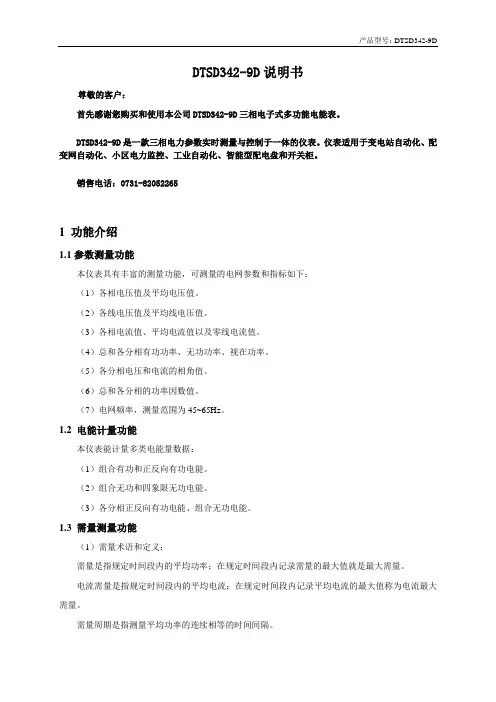

威胜三相多功能电表DTSD342-9D说明书_图文-016b66be9b6648d7c0c74690(1)
DTSD342-9D说明书尊敬的客户：首先感谢您购买和使用本公司DTSD342-9D三相电子式多功能电能表。
DTSD342-9D是一款三相电力参数实时测量与控制于一体的仪表。
仪表适用于变电站自动化、配变网自动化、小区电力监控、工业自动化、智能型配电盘和开关柜。
销售电话：0731-********1 功能介绍1.1参数测量功能本仪表具有丰富的测量功能，可测量的电网参数和指标如下：（1）各相电压值及平均电压值。
（2）各线电压值及平均线电压值。
（3）各相电流值、平均电流值以及零线电流值。
（4）总和各分相有功功率、无功功率、视在功率。
（5）各分相电压和电流的相角值。
（6）总和各分相的功率因数值。
（7）电网频率，测量范围为45~65Hz。
1.2 电能计量功能本仪表能计量多类电能量数据：（1）组合有功和正反向有功电能。
（2）组合无功和四象限无功电能。
（3）各分相正反向有功电能、组合无功电能。
1.3 需量测量功能（1）需量术语和定义：需量是指规定时间段内的平均功率；在规定时间段内记录需量的最大值就是最大需量。
电流需量是指规定时间段内的平均电流；在规定时间段内记录平均电流的最大值称为电流最大需量。
需量周期是指测量平均功率的连续相等的时间间隔。
滑差时间是指依次递推来测量最大需量的小于需量周期的时间间隔。
需量中间单元是指仪表中计算最大需量时用于临时存放功率值或电流值数据的存储器单元。
需量周期可在5、10、15、30、60min中选择；滑差式需量周期的滑差时间可以在1、2、3、5min 中选择。
需量周期为滑差时间的5的整倍数，滑差数最大为60。
（2）当发生电压线路上电、清零、时钟调整、时段转换等情况时，电能表从当前时刻开始，按照需量周期进行需量测量，当第一个需量周期完成后，按滑差间隔开始最大需量记录。
在一个不完整的需量周期内，不做最大需量的记录。
（3）功率方向改变时，需量中间单元清零。
跨费率时段时，需量中间单元不清零，保证总最大需量计量的连续性。
威胜DSSD331产品说明书
1 综合介绍1.1 概述DSSD331/DTSD341型（配置号为MB3V7.4）三相电子式多功能电能表是威胜集团有限公司研制生产的新一代智能型高科技电能计量产品，符合GB/T17215、GB/T17882、GB/T17883 和DL/T614 等电能表有关标准，采用DL/T645通信规约（有扩展）。
1.2 工作原理简述本产品由电流互感器、集成计量芯片、微控制器、温补实时时钟、数据接口设备和人机接口设备组成。
集成计量芯片将来自电压分压，电流互感器的模拟信号转换为数字信号，并对其进行数字积分运算，从而精确地获得有功电量和无功电量，微控制器依据相应费率和需量等要求对数据进行处理。
其结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换，其原理框图如图1所示。
图1：工作原理简述（以三相四线表为例）1.3 技术参数1.3.4 继电器输出如果选择了负荷控制功能，将配置“报警”及“跳闸”继电器，“报警”及“跳闸”辅助端子为继电器的常开触点。
继电器的开关能力：纯阻性负载的情况下，220V AC ，130mA1.3.6 外形和布局铅封螺钉锁条有功指示灯下面板下透镜上盒带端子的端子排开盖检测按钮光通信口铁芯无功指示灯远红外指示灯报警指示灯上透镜上面板液晶显示屏底盒端盖铅封按钮按钮电池门按钮按钮铅封螺钉1.3.7 安装尺寸1.3.8主端子接线图注：辅助电源为可选功能，具体接线以表计端盖上接线图为准。
2 仪表主要功能2.1 电量分时计量本仪表有两种配置：TH及TF型（由模式字1的b6设置）。
TH型为双方向电能表，它可以计量正、反向有功，4象限无功以及A、B、C各元件有功、无功电量。
TF型为单方向电能表，它可以计量正向有功，4象限无功以及A、B、C各元件有功、无功电量，反向有功计量精度不作保证，仅供参考。
TH型和TF型电能表都能计量2种组合的无功电量，2种组合的无功电量可由4个象限的无功电量任意组合（通过无功组合模式字设置）。
威胜集团 DSSD332 DTSD342-1R 型 三相电子式多功能电能表 说明书
2
五、操作与显示
1．液晶全屏及显示说明
威胜集团有限公司
图 5.1 液晶全屏介绍
2．按键翻屏显示说明
2.1 按键翻屏显示模式下按键功能介绍
按键标识符
▲
▼
按键功能 ①按“▲”或“▼”可由循显状 循显状态下锁屏(闪烁)显
态切换到按显状态。
示或解锁显示(循显)
②“▲”由当前屏翻到上一屏； “▼”由当前屏翻到下一屏。
密级和密码输入不正
确，则出现错误提示“FAIL”。这时按“ ”键可重新输入密码，按“ ”键退出，
回到循显状态（若连续错误达到设定次数，则仪表参数设置功能会闭锁一段时间（时
长可预先设定）。若密码认证通过，则可以进入第一级菜单。图中为“485”菜单下
的读写项：可设置 RS485 通信口的波特率和通信地址。
仪表的 RS485 通信口要求使用屏蔽双绞线连接，布线时要考虑整个网络的布局： 如通信线缆的长度、走向、上位机的位置、网络末端的匹配电阻、通信转换器、网 络可扩展性、网络覆盖范围、环境的电磁干扰情况等因素，都要综合考虑。 注： ① 在布线工程上要严格按要求施工； ② 对于暂时不需要通信的仪表都要将他们连接到 RS-485 网络上，以便于诊断和测
1200 米。 以下为通信规约说明： 1 MODBUS RTU 协议： 1.1、协议概述 (1) 协议类型
本协议为 MODBUS RTU 协议，适用于嵌入式电能表的实时通信。本协议旨在规 定终端设备（从站）与总线接口单元（主站）之间的数据交换以 MODBUS 的 RTU（Remote Terminal Unit）模式实现。协议采用异步主从半双工方式通信，通信由主站发起， 从站在接收到主站请求后作出相应的应答。通信响应时间＜0.2 秒。 (2) 物理层
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1概述1.1 产品简介DTSD342(配置号为9A)型三相电子式电流监测仪表用于测量电网三相电流值，它采用大屏幕LCD显示，可通过RS485进行数据采集，RS-485通信支持MODBUS-RTU和DL/T-645双通信规约；具有开关量输入、输出和模拟量变送输出功能。
本仪表广泛适用于变配电自动化系统、工业控制和工业自动化系统、能源管理系统和小区电力监控等场合。
1.2 产品特点本仪表采用了高精度采样计量单元和高速MCU数据处理单元，可实现高精度宽范围准确测量和快速数据分析；采用段码式多行宽视角液晶显示屏，显示内容很丰富；液晶配备白色背光，可满足黑暗环境下查阅数据的要求；采用非易失存储器存储各类数据，可长时间保存数据且掉电不丢失；支持RS485通信端口和工业标准通信规约，组网便捷灵活；选配不同通信模块，可满足多种用户的不同接口需求。
2 技术指标3 功能介绍3.1参数测量功能本仪表可测量各相电流值、平均电流值以及零线电流值。
3.2越限报警功能（1）仪表具备越限事件报警功能。
用户可从电流参数中最多同时选择6个数据作为检测对象，对其设定高低限值和判断条件，当测量值越过设定的限值时报警。
仪表带有2路继电器输出，当报警参数配置为某继电器输出且该继电器为自动方式（非手动方式）时，越限报警信号就可通过该路继电器输出（继电器合闸）。
（2）仪表内部最多可同时设置6组越限报警参数。
各组越限报警参数的配置流程为：选择检测数据类别→设置检测数据阀值 →设置判断条件 →选择报警信号输出继电器。
① 各类检测数据代码如下：（DL/T645代码为十进制数；Modbus-RTU 代码为十六进制数）当检测数据代码为FF 时表示该组越限报警功能关闭。
② 检测数据阀值：检测数据是否越限的判断阀值。
不同的数据类型有不同的单位，如：电流—A 。
③ 判断条件：设置为0表示大于限额值报警；1表示小于限额值报警。
④ 报警信号输出继电器：设置为0表示报警信号无输出；1表示报警信号从继电器1输出；2:表示报警信号从继电器2输出；3表示报警信号从继电器1和2同时输出。
（3）报警参数设置举例。
将其中1组越限报警参数设定为对“A 相电流”进行自动检测报警，报警阀值假定为6A ，判断标准假定为“大于限额值”，信号输出口假定从继电器2输出。
① 使用MODBUS RTU 协议配置报警参数：0110地址设置为“0F”；0111地址设置为“0000”，0112地址设置为“0258”（根据协议先将数值“6”乘以100得到“600”后再进行16进制转换为“00000258”）；0113地址设置为“00”，0114地址设置为“02”。
②使用DL/T645协议配置报警参数：标识编码“04000F0A”地址设置为“15，00000006.00，00，02”。
3.3 显示与按键功能仪表采用大屏幕宽视角多行液晶显示，显示直观、内容丰富；显示屏带白色背光，在光线较暗的环境下也能清晰显示。
显示配合按键操作可获取详细的数据信息，具体参见“操作与显示”部分。
3.4 通信功能仪表配置有RS485通信接口，可用于参数设定和各类数据抄读。
有关通信的其它说明详见“通信”部分。
3.5 变送功能（1）变送功能是指仪表可以将测量数据转换为直流小电压或小电流的模拟信号输出的功能。
仪表选配变送模块时才具有变送功能。
仪表内部可配置1～4路（订货时确定）模拟量输出，各路可任意配置为电流输出型（可选择4～20mA或0～20mA或0～24mA）或电压输出型（可选择0~5V或0~10V）模拟信号输出，每路模拟信号都可与一种电网瞬时量相对应（参见下面监测数据代码），从而实现远程数据监测。
注：订货时需确定是电流输出还是电压输出类型，出厂后输出类型不能在电流和电压间切换，但可更改为不同的电流类型或电压类型）。
4路模拟量输出共用表内12V电源，无需外接电源。
（2）变送技术参数：（3）变送器监测数据代码表：（DL/T645代码为十进制，Modbus-RTU代码为十六进制）（4）变送器输出类型代码表：（DL/T645代码为十进制，Modbus-RTU代码为十六进制）（5）变送输出信号可由通信灵活设置1）参数配置流程：①选择输出类型(4～20mA、0～20mA、0～24mA或0~5V、0~10V)→②选定接口配制监测数据→③设置量程上限点→④设置量程下限点（数据单位：电流—A）2）变送输出信号幅值计算公式：OUT = MIN + (MAX-MIN)*(测量值－量程下限点)/(量程上限点－量程下限点)当测量量大于量程上限点值时，输出MAX；小于量程下限点值时，输出MIN；若某一变送输出接口选择的数据代码为“00”或表格以外的代码则输出MIN。
其中MIN为量程最小值，MAX为量程最大值，假设输出类型为4~20mA，则MIN等于4mA，MAX等于20mA。
3）举例：假设使用第1路(端口标识为BO1)变送接口对“A相电流”进行变送监测，将电流范围为0A~6A 的A相电流转换成4~20mA直流电流模拟信号输出。
①MODBUS RTU协议（查后述相应协议标识编码）为：0200地址设置为“0D”（即A相电流）；0201地址设置为“0000”，0202地址设置为“0258”（0201和0202地址保存量程上限点数据，根据协议先将数值“6.00A”乘以100得到“600”后再转换为16进制得“0000 0258”）；0203地址设置为“0000”，0204地址设置为“0000” （0203和0204地址保存量程下限点数据，根据协议将数值“0A”乘以100得到“0”后再进行16进制转换为“00000000”）；0205地址设置为“05”（即选4~20mA类型）。
②使用DL/T645协议（查后述相应协议标识编码）为：标识编码04050001设置为“13,00000006.00,00000000.00,05”（其中13为A相电流，00000006.00为量程上限数据6.00A，00000000.00为量程下限数据0A，05为4~20mA类型）。
（6）变送模块接线：图4.1电压型变送输出上图中，1~4路配置为电压型变送输出，输出电压为0~10V，同样可设置为0~5V输出。
图4.2电流型变送输出上图中，1~4路配置为电流型变送输出，输出电流为4~20mA，同样可设置为0～20mA或0～24mA 输出。
采用电流输出型时，用户端须接匹配电阻，将电流信号转换为电压信号，推荐电阻阻值为250欧姆或500欧姆。
3.6 权限与安全管理（1）仪表具有编程权限管理功能，根据DL/T645规约要求，仪表有三级密码保护：0级密码：用于所有参数设置和修改0、2、4级密码；2级密码：用于所有参数设置和修改2、4级密码；4级密码：用于参数设置和修改4 级密码，不能用于清极值和PT、CT变比设置。
（2）仪表必须处于编程状态下才能进行参数设置。
进入编程状态的操作步骤为：同时按下“” 键和“”键后进入“PASS”界面；输入正确密级和密码后按“” 键至“SET”界面，编程状态生效。
进入编程状态后，液晶右下角显示编程状态提示符。
编程按键按下后默认10分钟内有效（可通过DL/T645协议修改编程有效时间），掉电以后编程允许失效。
（3）当使用错误密码对电表连续设置操作（包括通信设置和按键编程设置）达到设定次数（出厂缺省为5次），表计的参数设置功能将闭锁（出厂缺省闭锁时间为60分钟），闭锁剩余时间可通过645协议抄读；若错误次数小于设定次数，用正确密码成功设置操作一次后密码错误次数归零。
密码错误次数和闭锁时间可通过645协议命令设置（工厂状态下允许设置）和查询。
3.7 数字输入和输出接口（1）开关量输入接口仪表配置有四数字开关量输入接口，采用无源干接点方式接入。
接线端子标识分别为DI1、DI2、DI3、DI4、COM，其中COM端为公共极。
图3.4 开关量输入接口电路示意图（2）继电器输出接口仪表配置有两路继电器输出接口，可用于多种情况下的报警指示或保护控制输出。
内部继电器电气参数为：AC 250V/DC30V，3A。
图3.5 继电器输出接口电路示意图4 操作与显示4.1 全屏显示图4.1 液晶全屏显示说明4.2 循环显示说明（1）循环显示模式下按键功能介绍（2）循显状态下的锁屏功能循显时可对A显示区或B显示区数据进行锁定，以便长时间监视某区数据。
操作步骤：先按“”键，选中目标显示区(此时目标数据将闪烁三次)，再按“”键锁定即可；反之解锁方法也相同。
（3）循显参数循显时间：1-99秒可设；循显项目数：用一个字节定义，高4位为A显示区循显项目数，低4位为B显示区循显项目数，每个区最多可设置16项；任何时候A显示区和B显示区至少有一屏循显项（本仪表仅有A区循显项目）。
（4）循环显示数据A显示区循环显示数据项可由用户自定义，可事先通过查询“A显示区可选设置项代码表”制定循显方案，再通过DL/T-645协议主台软件进行编程预置。
A显示区循显可选设置项代码表：注：在按键翻屏状态下或按键设参状态下，当设定时间内无任何按键操作，仪表将自动退回到循环显示状态。
4.3 按键显示说明（1）按键翻屏显示模式下按键功能介绍（2）按键显示数据项介绍（3）按键翻屏操作示例“（4）按键设置参数说明 a ）设参方式下按键功能介绍 按键标识符 ▲▼按键功能“▲”切换数字或翻屏“▼”移动光标位置或翻“”““”“注：通过“▲”和“▼”调整好参数值后按“”键一次，显示出现“Sure”，这时继续再按“”键一次则成功修改参数。
若在显示出现“Sure”后马上按“”键，则取消该次参数修改。
b ）按键可设置数据项（注 1）注1：按键设置操作必须先输入密级（1位，0-2）和密码（6位），密码级别和权限说明如下：0级密码（对应645协议0级密码）—上表中参数全可设置；1级密码（对应645协议2级密码）—上表中参数全可设置；2级密码（对应645协议4级密码）—上表中除清极值和PT、CT变比外其它都可设置。
注2：单相两线和单相三线接线方式须设置接线模式为3P4L（三相四线）或Auto（自动）。
c）按键设置参数操作示例(以“Conn通信设置”为例)图4.2 按键设参示意图任意时刻同时按下仪表的“”和“”键进入“PASS”显示界面，显示的数据第一位表示密级，后六位为密码（按“▲”切换数字，按“▼”移动光标位置），按“”键确认。
若密级和密码输入不正确，则出现错误提示“FAIL”。
这时按“”键可重新输入密码，按“”键退出，回到循显状态（若连续错误达到设定次数，则仪表参数设置功能会闭锁一段时间，时长可预先设定）。
若密码认证通过，则可以进入第一级菜单。
图中为“Conn”菜单下的读写项：可设置RS485通信口的波特率和通信地址。
