实验3 - 本局用户号码观测实验
实验3、本局用户呼叫实验

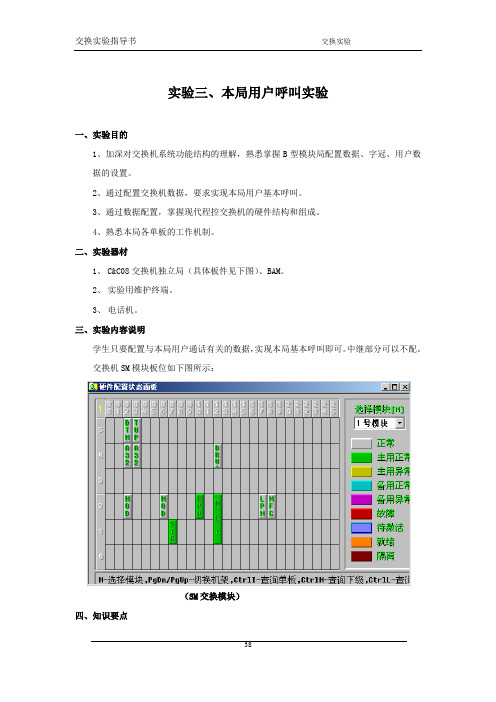

实验三、本局用户呼叫实验一、实验目的1、加深对交换机系统功能结构的理解，熟悉掌握B型模块局配置数据、字冠、用户数据的设置。
2、通过配置交换机数据，要求实现本局用户基本呼叫。
3、通过数据配置，掌握现代程控交换机的硬件结构和组成。
4、熟悉本局各单板的工作机制。
二、实验器材1、C&C08交换机独立局（具体板件见下图）、BAM。
2、实验用维护终端。
3、电话机。
三、实验内容说明学生只要配置与本局用户通话有关的数据，实现本局基本呼叫即可。
中继部分可以不配。
交换机SM模块板位如下图所示：（SM交换模块）四、知识要点1、本局电话互通主叫摘机上报路径：A32---DRV32---NOD---MPU,2、通过MPU, SIG, NET, A32板向主叫送拨号音，MPU完成主叫号码分析。
MPU同时也完成被叫号码分析，在数据库里按照：号段表－用户数据索引表－ST用户数据表－ST用户设备表顺序进行查找和接续。
3、本局电话互通的语音通话流程：A32---DRV32---BNET---DRV32---A324、加深了解各个单板在呼叫过程的作用及相互之间的配合，加深对硬件的了解。
五、数据规划1、号码数据：呼叫源码字冠号段设备端口号58680000——0—630 5868586800632、计费数据规划：呼叫源码字冠计费情况计费选择码计费源码0 5868 1 1 1六、实验步骤（CC08基本硬件数据已经添加）增加呼叫源――增加计费情况――修改计费制式――增加计费情况索引――增加本局呼叫字冠――增加号段――增加号码1、增加呼叫源ADD CALLSRC: CSC=0, CSCNAME="实验室", PRDN=0, P=0, RSSC=0,CONFIRM=Y;//CSC=1:呼叫源为0。
CSCNAME="实验室"：呼叫源名为“实验室”。
PRDN=0：预收号码位数为0位。
P=0: 号首集为0, RSSC=0; 路由选择源码为0。
实验三、windows 2003 server 本地用户和组的管理
实验三、windows 2003 server 本地用户和组的管理一、实验目的利用windows 2003 Enterprise server的本地用户和组管理工具对本机器帐户进行各种操作二、基本知识本次实验要求具有本地用户创建规则、组的创建规则的基本知识，学会区分本地用户和组与域帐户和组的区别三、实验设备与环境1.机器安装操作系统为Windows 2003 Enterprise Server简体中文版，并且有一台安装了活动目录的计算机。
2.每小组需要性能良好的计算机若干台，且以管理员权限的身份登录计算机。
四、实验内容1．熟悉本地用户和组管理的控制台启动“本地用户和组” 应用程序，选择“开始” /“程序”/“管理工具”/“计算机管理”，展开“本地用户和组”选项，单击“本地用户和组”；或者直接在“我的电脑”上右单击等方式都可以进入2．在本地用户和组管理工具上创建一个用户名字为“HAQHWB”的用户，密码为123456，并要了解创建时的几个选项，比如：“用户下次登陆时须修改密码”、“用户不能更改密码”、“密码永不过期”和“帐户已停用”概念，但是需要注意相关设置要根据“本地安全策略”才决定是否可以启用备注：要了解用户帐户创建时和密码的相关规则和系统的内置的用户帐户，要特别注意当网络中有WIN2000之前的操作系统，那么要注意密码不能超过14个字符3．在本地用户和组管理工具上创建一个组名字为：“HAQHWB”的组，并将上面建好的“HAQHWB”用户加入到该组中备注：要了解组创建时的命名规则及作用，它实际体现了一组用户帐户权限的集合；并要对系统内的内置组有深刻的认识4．尝试将“HAQHWB”组加入到系统管理员组中，你会发现什么问题呢？？请学员自己解答此问题，如实在无法解答，则可以问指导老师5．思考一下我们建的组到底有什么样的作用呢？？6.将“HAQHWB”用户加人到相应的内置的Administrators组，这样可以使该用户获得相应的权限,你会发现组帐户的命名后面都多了个复数S7．实验漫游用户配置文件和强制漫游配置文件五、注意事项1.掌握各个内置组的作用及权限，一定要该条目有很全面的理解。
实验四 本局用户数据配置
现代通信网实验室
三、实验内容说明 1、相关概念
呼叫源 具有相同的呼叫属性的一组用 户或入中继，称为一个呼叫源。 户或入中继，称为一个呼叫源。 系统中可以定义多个呼叫源， 系统中可以定义多个呼叫源， 为每个呼叫源分配一个二进制编码， 为每个呼叫源分配一个二进制编码， 称为呼叫源码。 称为呼叫源码。 定义呼叫源的对象是本局用户 和入中继。 和入中继。
现代通信网实验室
ADB ST: SD=K'5550000, ED=K'5550063, P=0, DS=0, MN=1, RCHS=0, CSC=0; //批增用户 起止号码， 批增用户， //批增用户，起止号码，这批用户做被叫时所在的号首集 模块号，起始设备号，计费源码、呼叫源码// 为0，模块号，起始设备号，计费源码、呼叫源码//
现代通信网实验室
五、说明
1、为每个用户增加主叫线识别新业务。 为每个用户增加主叫线识别新业务。 2、应完成测试，并将测试结果写入实验报告。 应完成测试，并将测试结果写入实验报告。 3、以上讲解的命令行是基本配置。在完成基本配置 以上讲解的命令行是基本配置。 的情况下，还可按以下要求配置数据。 的情况下，还可按以下要求配置数据。 （1）设置1个呼叫源和1个号首集，设置2个或2个以 设置1个呼叫源和1个号首集，设置2个或2 上的号段（号首应不同），完成呼叫接续。 ），完成呼叫接续 上的号段（号首应不同），完成呼叫接续。 （2）设置2个或2个以上呼叫源，但指向同一个号首 设置2个或2个以上呼叫源， 集，每个呼叫源包含不同号段的用户（号首应不同），完 每个呼叫源包含不同号段的用户（号首应不同）， ），完 成呼叫接续。 成呼叫接续。
现代通信网实验室
例1、不同的呼叫源接入Internet的方式不同 不同的呼叫源接入Internet Internet的方式不同
网络用户管理实验报告(3篇)
第1篇一、实验目的本次实验旨在让学生了解网络用户管理的概念、方法和技术，掌握Linux系统中用户和用户组的管理方法，熟悉图形界面和命令行界面操作，并能根据实际需求进行用户和用户组的管理，提高网络管理员的工作效率。
二、实验环境1. 操作系统：Linux2. 网络设备：路由器、交换机、PC等3. 实验软件：Linux操作系统、网络管理工具等三、实验内容1. 用户和用户组的概念用户：在Linux系统中，用户是指可以登录系统并使用系统资源的实体。
每个用户都有一个唯一的用户名和密码，以及对应的UID（用户标识符）。
用户组：用户组是一组具有相同权限的用户集合。
每个用户可以属于一个或多个用户组，通过用户组可以简化权限管理。
2. 用户和用户组的管理方法（1）图形界面管理1）登录Linux系统，进入图形界面。
2）打开“系统管理”菜单，选择“用户和组”。
3）在用户和组管理界面，可以查看、添加、删除、修改用户和用户组。
（2）命令行界面管理1）登录Linux系统，进入命令行界面。
2）使用以下命令进行用户和用户组的管理：a. 添加用户：`useradd [选项] 用户名`b. 删除用户：`userdel [选项] 用户名`c. 修改用户密码：`passwd [选项] 用户名`d. 查看用户信息：`id [选项] 用户名`e. 添加用户组：`groupadd [选项] 组名`f. 删除用户组：`groupdel [选项] 组名`g. 查看用户组信息：`groupmod [选项] 组名`3. 实验步骤（1）在Linux系统中创建一个名为“testuser”的新用户，并设置密码。
（2）将“testuser”添加到“testgroup”用户组中。
（3）修改“testuser”的密码。
（4）查看“testuser”和“testgroup”的信息。
（5）删除“testuser”和“testgroup”。
四、实验结果与分析1. 成功创建了名为“testuser”的新用户，并设置了密码。
实验十：程控交换机状态查询和监控实验

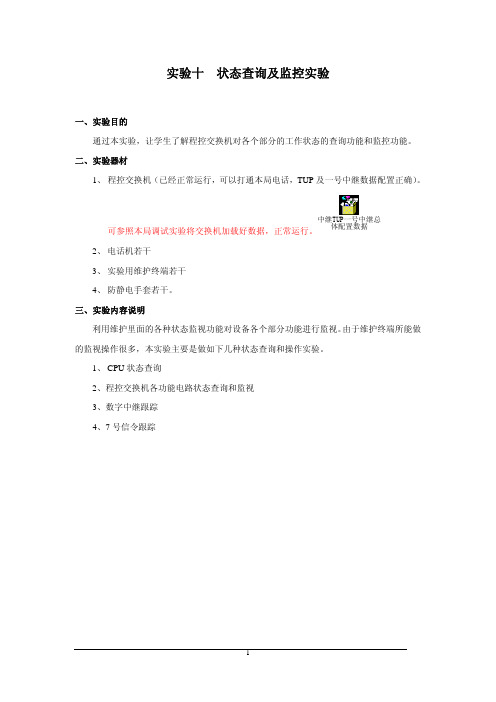

实验十状态查询及监控实验一、实验目的通过本实验，让学生了解程控交换机对各个部分的工作状态的查询功能和监控功能。
