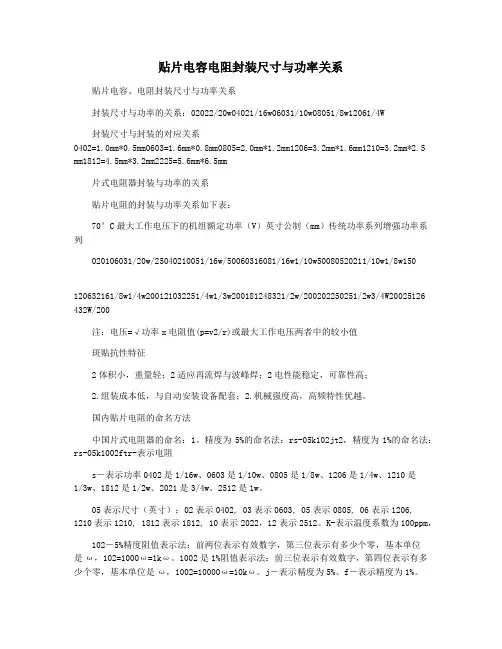

贴片电阻电容电感封装尺寸功率对应表

贴片电阻、贴片电容规格、封装、尺寸对应表贴片电阻常见封装有9种，用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码，也由4位数字表示，其单位为毫米。

贴片电容和贴片电阻都是一样可以用的,0805,1206等贴片电阻电容功率与尺寸对应表电阻封装尺寸与功率关系,通常来说:02011/20W04021/16W06031/10W08051/8W12061/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5常规贴片电阻(部分)常规的贴片电阻的标准封装及额定功率如下表：英制(mil)公制(mm)额定功率(W)@70°C020106031/20040210051/16060316081/10080520121/8120632161/4121032251/3181248321/2201050253/4251264321国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR－表示电阻S－表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

05－表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。

K－表示温度系数为100PPM,102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝10000Ω＝1KΩ。

1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝100000Ω＝10KΩ。

J－表示精度为5％、F－表示精度为1％。

T－表示编带包装1：0402(1/16W)2:0603(1/10W)3:0805(1/8W)4:1206(1/4W)5:1210(1/3W) 6:2010(1/2W)7:2512(1W)贴片电阻各参数说明国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR－表示电阻S－表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

05－表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。

K－表示温度系数为100PPM,102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝1000Ω＝1KΩ。

1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝10000Ω＝10KΩ。

J－表示精度为5％、F－表示精度为1％。

T－表示编带包装1、贴片电阻的阻值表示与贴片电容容值表示都是数字与“R”组合表示的。

譬如：3ohm用3R0表示，10ohm用100表示，100ohm用101表示，也就是说“R”表示点“.”的意思，而101后面个位数的“1”表示的是带有1个0，例如102表示10000。

2、电阻上的数字和字母表示的就是阻值，R002就表示0.002ohm，180表示的就是18ohm.3、怎样区分贴片的电阻与电容，由于电阻上面有白色的字体表示，所以除端角外背景颜色应该是黑色的，而电容上就没有字体表示，也不会有黑色的颜色，因为有黑色的话容易让人产生误会电容被氧化。

读出四块数据,乘给出数据,相加贴片电阻的命名贴片电阻阻值误差精度有±1％、±2％、±5％、±10％精度，常规用的最多的是±1％和±5％，±5％精度的常规是用三位数来表示例例512，前面两位是有效数字，第三位数2表示有多少个零，基本单位是Ω,这样就是5100欧，1000Ω＝1KΩ,1000000Ω=1MΩ为了区分±5％，±1％的电阻，于是±1％的电阻常规多数用4位数来表示，这样前三位是表示有效数字，第四位表示有多少个零4531也就是4530Ω，也就等于4.53K Ω贴片封装-两脚表贴现在常用的的电阻、电容、电感、二极管都有贴片封装。

贴片封装用四位数字标识，表明了器件的长度和宽度。

贴片电阻有百分五和百分一两种精度，购买时不特别说明的话就是指百分五。

一般说的贴片电容是片式多层陶瓷电容（MLCC），也称独石电容。

AXIAL-两脚直插AXIAL就是普通直插电阻的封装，也用于电感之类的器件。

后面的数字是指两个焊盘的间距。

AXIAL-0.3小功率直插电阻(1/4W)；普通二极管（1N4148）；色环电感（10uH）AXIAL-0.41A的二极管，用于整流（1N4007）；1A肖特基二极管，用于开关电源（1N5819）；瞬态保护二极管AXIAL-0.8大功率直插电阻(1W和2W)DIP-双列直插直插芯片常用的古老封装。

SOIC-双列表贴现在用的贴片max232就是soic-16，后面的数字显然是管脚数。

贴片485芯片有SOIC-8S，管脚排布更密了。

TO-直插直插三极管用的是TO-92，普通直插7805电源芯片用TO-220，类似三极管的78L05用TO-92。

直插开关电源芯片2576有五个管脚，用TO-220T。

贴片的2576看起来像D-PAK，但却是TO-263，奇怪。

它有五个管脚，再加上一个比较大的地。

SOT-表贴贴片三极管和场效应管用的是SOT-23。

LM1117电源芯片用SOT-223，加上地共有四个引脚。

D-PAK-表贴贴片的7805电源芯片就用这个封装，有一个面积比较大的地，还有两个引脚分别是输入和输出。

TQFP-表贴芯片一直在用的贴片avr单片机芯片就是TQFP的，比如mega8用TQFP-32。

管脚数少的avr比如tiny13，则采用soic封装。

atmel的7s64ARM芯片用了LQFP-64，似乎管脚排列更紧密了。

见过有一款国内的soic51芯片用了PQFP-64，管脚排布比TQFP紧密。

DB99针串口座，这个也是必须要有的。

PZ-4四位排阻RW精密电位器TO-92直插三极管SOT-23贴片三极管；贴片场效应管RB-.1/.2，.1/.3，.2/.4，.2/.5，.3/.6直插电解电容RB-3/6LM2575专用电感(330uH直插)CAPT-170贴片电解电容10uF/25VLED-3直插发光二极管DAY-4四位八字LED管电源ICD-PAK贴片7805TO-220直插7805TO-92直插78L05SOT-223LM1117，3.3V贴片TO-263LM2575贴片TO-220T LM2575直插2575有五个脚；2576和2575封装一样（插、贴），区别是2576开关、2575线性。

---78L05100ma78M05500ma7805 1.5A---PCB画圆形焊盘默认孔径30mil，总直径60mil（0.762mm，1.524mm）。

自恢复电阻管脚直径0.6mm，封装定义孔径为0.7mm,总直径1.5mm。

压敏电阻管教直径1mm，封装定义孔径1.27mm，总直径2.54mm（50mil，100mil）。

（用于焊接220V导线的焊盘：3mm x 1.8mm）电源线不低于18mil，信号线不低于12mil，cpu入出线不低于10mil（或8mil），线间距不低于10mil。

正常过孔不低于30mil（内孔一般不能小于10mil）。

100mil对应2.54mm。

双列直插焊盘间距100mil，两排间距300mil。

焊盘60mil，孔径40mil。

元件封装电阻AXIAL无极性电容RAD电解电容RB-电位器VR二极管DIODE三极管TO电源稳压块78和79系列TO－126H和TO-126V场效应管和三极管一样整流桥D－44D－37D－46单排多针插座CON SIP(搜索con可找到任何插座)双列直插元件DIP晶振XTAL1电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）电源稳压块有78和79系列；78系列如7805，7812，7820等;79系列有7905，7912，7920等.常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2:封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。

其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8其中.1/.2-.4/.8指电容大小。

一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7其中0.4-0.7指二极管长短，一般用DIODE0.4发光二极管：RB.1/.2集成块：DIP8-DIP40,其中８－４０指有多少脚，８脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说02011/20W04021/16W06031/10W08051/8W12061/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。

是纯粹的空间概念因此不同的元件可共用同一零件封装，同种元件也可有不同的零件封装。

像电阻，有传统的针插式，这种元件体积较大，电路板必须钻孔才能安置元件，完成钻孔后，插入元件，再过锡炉或喷锡（也可手焊），成本较高，较新的设计都是采用体积小的表面贴片式元件（SMD）这种元件不必钻孔，用钢膜将半熔状锡膏倒入电路板，再把SMD元件放上，即可焊接在电路板上了。
