换向阀的控制原理及种类特点分析
换向阀种类及分类的讲解说明
换向阀种类及分类的讲解说明
换向阀，其种类是有不少，而且按照不同的标准，则有不同的分法。
但一般来讲，它主要有四种，为机动换向阀、手动换向阀、电磁换向阀和电液换向阀。
1、换向阀是什么?换向阀从专业角度简单来讲的话，它就是一种方向控制阀，主要是用来实现液压油流的流通、切断机换向等操作，还有就是压力卸载，以及顺序动作控制等，因此它的使用还是非常广泛的。
2、换向阀的工作原理换向阀借助阀外的驱动传动机构来转动驱动轴，然后启动阀板等,使得工作流体能够流入到通向阀下部的出口处,并且能够时而进行变换，从而实现周期变换流向这一目的。
3、换向阀分类(1)机动换向阀，它又称为行程阀。
(2)电磁换向阀，电磁换向阀是利用电磁吸引力操纵阀芯换位的方向控制阀。
(3)电液换向阀，电液换向阀是由电磁换向阀和液动换向阀组成的复合阀。
(4)手动换向阀，手动换向阀是用手推杠杆操纵阀芯换位的方向控制阀。
在换向阀中，有一种为四通换向阀，它也是比较常用的一种，所以下面久力就来简单讲解一下，好让大家有所认识和了解。
四通换向阀，它主要是由主阀、控制阀以及毛细管所组成的，其中主阀是指四通气动换向阀，控制阀则是指电磁换向阀。
并且在主阀中，又包括了滑块、活塞等，这两者是构成了活动阀芯。
并且在其两端，还设有通孔，以
便可以让毛细管连通阀内的空间。
其控制阀，则是包括了阀体和电磁线圈，并在阀体中还有针型阀芯。
换向阀的分类
换向阀的分类换向阀是一种用于控制液压系统中流体流向的重要元件，根据其结构和工作原理的不同，可以分为多种不同类型。
本文将介绍几种常见的换向阀分类，并对其特点和应用进行简要描述。
1. 手动换向阀手动换向阀是最基本的换向阀类型之一，通过手动旋转或推拉操作来改变流体的流向。
这种类型的换向阀结构简单、操作方便，适用于一些简单的液压系统中。
但是，由于需要手动操作，其响应速度较慢，不适用于对流体流向要求较高的场合。
2. 电磁换向阀电磁换向阀是通过电磁力控制阀芯的运动，从而改变流体的流向。
它具有响应速度快、控制精度高的特点，广泛应用于自动化液压系统中。
电磁换向阀可以根据需要进行远程控制，适用于一些需要远程操作和自动化控制的场合。
3. 液压换向阀液压换向阀是通过液压力控制阀芯的运动，实现流体的换向。
它具有响应速度快、承受高压力的优点，适用于一些工作环境恶劣、工作压力较大的场合。
液压换向阀的控制精度高，可实现复杂的流体控制功能，因此在一些工业液压系统中得到广泛应用。
4. 比例换向阀比例换向阀是根据输入的电信号控制阀芯的位置，从而实现流体的精确控制。
它具有响应速度快、控制精度高、可实现连续调节的特点，适用于一些需要精密控制的场合。
比例换向阀在液压系统中的应用越来越广泛，可以实现流体的精确调节和控制，提高了系统的工作效率和稳定性。
总结换向阀是液压系统中不可或缺的元件，根据其结构和工作原理的不同，可以分为多种不同类型。
手动换向阀、电磁换向阀、液压换向阀和比例换向阀各有特点，适用于不同的工作场合。
在选择换向阀时，需要根据实际的工作要求和系统的性能要求来进行合理选择，以确保系统的正常运行和稳定性。
希望通过本文的介绍，读者能对换向阀的分类有所了解，为实际应用提供参考和借鉴。
电磁控制换向阀的工作原理
电磁控制换向阀的工作原理电磁控制换向阀是工业自动化领域中常用的一种装置，用于控制流体的流动方向。
它通过电磁力的作用来实现对流体的控制，具有结构简单、可靠性高等优点，在许多领域中有着广泛的应用。
一、电磁控制换向阀的结构电磁控制换向阀的结构相对简单，主要由电磁铁、阀体、活塞以及弹簧等组成。
电磁铁是整个换向阀的核心部件，它通过电流的通断来产生不同的磁场，从而实现对阀体和活塞的控制。
在电磁控制换向阀的阀体中，有两个入口和两个出口。
通过控制电磁铁的通断，可以使得流体从一个入口进入，然后通过阀体和活塞的控制，最终从一个出口排出。
根据不同的工况需求，流体的进出方向可以灵活地进行切换。
二、电磁控制换向阀的工作原理可以分为两个步骤：电磁铁通电和电磁铁断电。
1. 电磁铁通电当电磁铁通电时，电流通过电磁线圈，形成一个磁场。
这个磁场的作用会使得阀体和活塞发生位移，进而改变流体的通道。
具体来说，电磁线圈产生的磁场吸引阀体，使得阀体和活塞向一个方向移动，进而将进口与出口连接起来。
2. 电磁铁断电当电磁铁断电时，磁场消失。
此时，弹簧的作用会使得阀体和活塞返回原位。
具体来说，弹簧会将阀体和活塞推回到初始位置，进口和出口重新分开。
这样，流体就无法从原来的通道中通过了。
通过电磁铁的通断控制，电磁控制换向阀可以实现对流体流动方向的灵活调节。
三、电磁控制换向阀的应用电磁控制换向阀在工业自动化领域中具有广泛的应用。
它可以用于控制液压系统、气动系统以及其他流体系统中的流动方向，实现流体的控制和调节。
例如，在液压系统中，电磁控制换向阀可以用于控制液压缸的工作方向。
当通电时，电磁控制换向阀使得液压油进入液压缸的一侧，从而使得液压缸的活塞向一个方向运动。
当断电时，电磁控制换向阀的阀体和活塞复位，液压缸的工作方向也发生了变化。
此外，电磁控制换向阀还可以应用于汽车、船舶等设备中的控制系统中，用于改变流体的流动方向，实现车辆的转向、制动等功能。
四、电磁控制换向阀的优点和注意事项电磁控制换向阀具有以下几个优点：1. 结构简单、可靠性高：电磁控制换向阀的结构相对简单，由于没有机械零部件的磨损，其可靠性较高。
液压换向阀的种类及功能特点
液压换向阀的种类及功能特点
一、液压换向阀：
1、压力控制换向阀：压力控制换向阀是液压系统中最常用的一种换向阀。
它是一种由电磁阀控制的压力开关装置，只要电磁阀改变它的电势，就可以改变换向阀的开关状态。
它具有防压爆功能，并且能有效控制液压系统的输出，可以很好地调节液压力，是液压系统不可或缺的一部分。
2、节流换向阀：节流换向阀是一种常用的液压换向阀，按照它的驱动模式可以分为活塞式节流换向阀和螺杆式节流换向阀两种。
它的功能是在液压系统中用于控制流量，强制让液体通过某种仪表或空气发动机所需要的流量。
它能够控制精度高，最多可以达到百分之0.3以下，与控制分支系统的流量大小有关。
3、溢流换向阀：溢流换向阀是一种可以控制压力的阀门，它能够控制压力在预定值以内，也可以用来防止系统压力过大造成损坏，因此它也被称为是泄放溢流阀。
它的功能既可以减少液压压力，也可以增大液压压力，只要随时调整油嘴的位置，就可以轻松控制液压压力。
4、屏蔽换向阀：屏蔽换向阀是一种可以满足液压系统屏蔽要求的阀门，它能够控制液压方向，减少噪音和液压损耗，保护液压系统免受极端温度条件影响。
它
也可以减少系统过载所带来的危害，维护液压系统的正常工作，防止系统发生故障。
换向阀的原理(一)
换向阀的原理(一)换向阀什么是换向阀？换向阀也称为方向控制阀，是一种用于控制液压流动方向的阀门。
它可以将压力油流向液压缸或油缸，以控制机器的运动方向。
换向阀通常由铸铁或铝合金制成，并安装在液压设备的液压集成块中。
换向阀的分类换向阀根据其控制方式可以分为手动换向阀和电动换向阀。
手动换向阀顾名思义是需要手动操作的，而电动换向阀则能通过电器控制，实现自动化控制。
换向阀也可以根据其通道数量分类，例如单通道换向阀、双通道换向阀等。
换向阀的工作原理换向阀控制液体流动方向的原理实际上非常简单。
液体通过阀门的中心孔进入阀门并流入流道中，阀芯根据机械力或电器信号移动，改变流道的连接方式，使液体流向不同的出口。
换向阀阀芯通常由弹簧、液压力或电磁铁等驱动。
换向阀的应用换向阀广泛应用于各种液压设备中，例如挖掘机、装载机、推土机、起重机、注塑机等。
在这些机械中，换向阀可用于控制机器的前进、后退、上升、下降、左移、右移等动作。
总结换向阀是一种常用的液压阀门，通过改变液体流动方向来控制机器的动作。
它根据控制方式和通道数量可以分为手动换向阀和电动换向阀，单通道换向阀和双通道换向阀等。
我们可以应用这种液压元件来控制各种工程机械的运动方向，从而实现效率和精度的提高。
换向阀的特点•精度高：由于换向阀在液体流向控制方面具有快速反应和高精度的特性，因此可以有效地控制工程机械的动作，保证了工作的精度。
•可靠性好：换向阀在工程机械中应用广泛，具有可靠性好的特点。
它经过严格的测试和评估，确保工作环境的苛刻条件下运行稳定可靠。
•结构简单：换向阀的结构相对简单，具有易于维护的特点。
在日常使用中只需注意保养、定期更换液压油并进行简单的结构检查即可。
•节能环保：在控制工作机构动作时，换向阀能够有效地减少液体的泄漏，避免能源浪费和环境污染。
换向阀的常见故障和维护方法•泄漏：一般换向阀漏点表现为泄漏严重，导致液压系统无法正常工作。
如发现泄漏情况，应该及时排查。

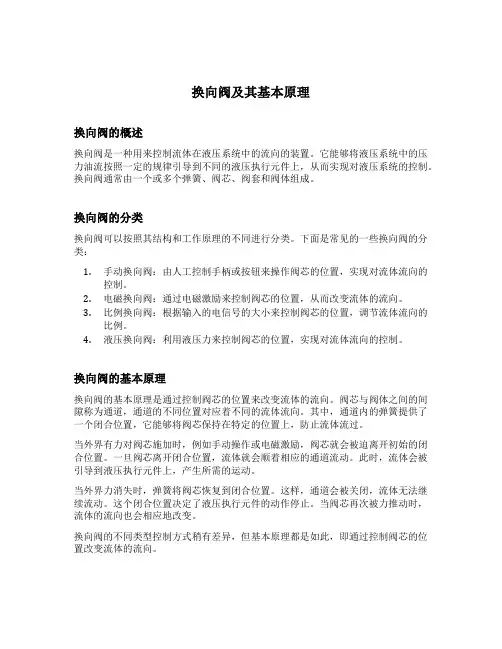

换向阀的原理
换向阀及其基本原理换向阀的概述换向阀是一种用来控制流体在液压系统中的流向的装置。
它能够将液压系统中的压力油流按照一定的规律引导到不同的液压执行元件上，从而实现对液压系统的控制。
换向阀通常由一个或多个弹簧、阀芯、阀套和阀体组成。
换向阀的分类换向阀可以按照其结构和工作原理的不同进行分类。
下面是常见的一些换向阀的分类：1.手动换向阀：由人工控制手柄或按钮来操作阀芯的位置，实现对流体流向的控制。
2.电磁换向阀：通过电磁激励来控制阀芯的位置，从而改变流体的流向。
3.比例换向阀：根据输入的电信号的大小来控制阀芯的位置，调节流体流向的比例。
4.液压换向阀：利用液压力来控制阀芯的位置，实现对流体流向的控制。
换向阀的基本原理换向阀的基本原理是通过控制阀芯的位置来改变流体的流向。
阀芯与阀体之间的间隙称为通道，通道的不同位置对应着不同的流体流向。
其中，通道内的弹簧提供了一个闭合位置，它能够将阀芯保持在特定的位置上，防止流体流过。
当外界有力对阀芯施加时，例如手动操作或电磁激励，阀芯就会被迫离开初始的闭合位置。
一旦阀芯离开闭合位置，流体就会顺着相应的通道流动。
此时，流体会被引导到液压执行元件上，产生所需的运动。
当外界力消失时，弹簧将阀芯恢复到闭合位置。
这样，通道会被关闭，流体无法继续流动。
这个闭合位置决定了液压执行元件的动作停止。
当阀芯再次被力推动时，流体的流向也会相应地改变。
换向阀的不同类型控制方式稍有差异，但基本原理都是如此，即通过控制阀芯的位置改变流体的流向。
换向阀的工作过程换向阀的工作过程可以分为四个阶段：待开启状态、开启状态、过渡状态和关闭状态。
1.待开启状态：阀芯处于闭合位置，通道被关闭，流体无法通过。
在此状态下，液压执行元件停止工作。
2.开启状态：阀芯被外力推动到开启位置，通道被打开，流体可以从液压源流向液压执行元件。
3.过渡状态：当阀芯从待开启状态到开启状态时，流体逐渐从闭合位置流向开启位置。
在这个过渡状态中，通道的开启程度会逐渐增加，直到达到完全开启的状态。
换向阀的分类、工作原理、图形符号文本
换向阀分类、工作原理、图形符号换向阀换向阀是利用阀芯和阀体间相对位置的变化来控制相应油路的接通、切断或变换油流的方向，从而实现液压执行元件的启动、停止或变换方向。
一、换向阀的分类分类方式类型按阀芯结构及运动方式按阀的工作位置和通路数按阀的操纵方式按阀的安装方式滑阀、转阀、锥阀二位二通、二位三通、二位四通、三位四通、三位五通手动、机动、电磁动、液动、电液动管式、板式、法兰式等◆下面所介绍的且是液压系统中常用的都是滑阀式换向阀。
1、滑阀式换向阀的结构●滑阀阀芯是一个具有多段环形槽的圆柱体。
●滑阀阀体孔内有若干个沉割槽。
每条沉割槽都通过相应的孔道与外部相通。
2、换向阀的工作原理➢当阀芯处在图示中间位置b图时，四个通口P、T、A、B都关闭；当阀芯移向左端c图时，通口P和B相通，通口A和T相通，活塞向左运动；当阀芯移向右端a图时，通口P和A相通，通口B和T相通，活塞向右运动。
➢这种结构形式由于具有使四个通口都关闭的工作状态，故可使受它控制的执行元件在任意位置上停止运动。
图形符号表示的含义为：（1）用方格数表示换向阀的“位”，即阀芯在阀体内有几个工作位置，三个方格即三个工作位置。
（2）在一个方格内，箭头“↑”或堵塞符号“⊥”与方格的相交点数为油口通路数。
箭头“↑”表示两油口相通，并不表示实际流向；“⊥”表示该油口不通流。
（3）P表示进油口，T表示通油箱的回油口，A和B表示连接其他两个工作油路的油口。
（4）操纵方式和复位弹簧的符号画在方格的两侧。
（5）三位阀的中位，二位阀靠有弹簧的那一方格为常态位。
常态位指当换向阀没有操纵力作用时处于的状态。
在液压系统图中，换向阀的符号与油路的连接应画在常态位上。
滑阀式换向阀主体部分的结构形式。
分别叙述延时换向阀、梭阀、快速排气阀的工作原理及特点。
分别叙述延时换向阀、梭阀、快速排气阀的
工作原理及特点。
1. 延时换向阀：
工作原理：延时换向阀通过控制阀芯的位置，使得压力油路进入
或者退出气缸，实现气缸的运动。
阀芯的位置可以通过电磁阀控制，
使得阀芯的移动具有一定的延迟，从而实现气缸的延时换向。
特点：延时换向阀具有较高的精度和灵敏度，延时时间可以通过
调节阀芯位置来进行微调，适用于高精度的控制场合。
2. 梭阀：
工作原理：梭阀通过控制阀芯的位置，使得压力油路进入或者退
出气缸，实现气缸的运动。
阀芯是一个梭形的结构，在阀体中来回滑动，从而控制油路的通断。
特点：梭阀结构简单，容易维护，适用于一些要求不太高的场合。
但是其精度和灵敏度相对较低，无法进行微调。
3. 快速排气阀：
工作原理：快速排气阀通过控制阀芯的位置，使得气缸内部的气
体快速排出，加快气缸的回程速度。
阀芯的位置可以通过电磁阀控制。
特点：快速排气阀可以提高气缸的回程速度，从而提高生产效率。
但是其对气体的控制精度和灵敏度相对较低，适用于一些对精度要求
不高的场合。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
换向阀的控制原理及种类特点分析
换向阀是一种机械式控制阀门，主要使用于液压系统中。
它可以用来改变液压系统中液体的流动方向，实现两个或更多个工作性能。
本文将探讨换向阀的控制原理及其种类的特点分析。
换向阀的控制原理
换向阀的控制原理包括两个方面：液压控制和机械控制。
液压控制
液压控制是指通过控制液压油的流动来实现换向阀的控制。
当外部控制信号输入时，控制阀将液压油引入换向阀的控制腔，从而推动换向阀芯移动，改变液体的流动方向。
机械控制
换向阀的机械控制通常是通过手动操作或自动化机械的运动来实现的。
手动控制可以使用手动开关一类的控制装置。
而自动化机械可以使用机械控制器、计算机等来实现。
换向阀的种类
换向阀主要分为四种类型：手动换向阀、比例换向阀、伺服换向阀以及气控换向阀。
下面将对它们的特点进行分析。
手动换向阀
手动换向阀是一种简单的阀门，适合对液压系统小规模的控制。
该类型阀门使用人工控制来实现流体流动的方向的改变。
手动换向阀的优点为质量可靠、结构简单，成本低，适合于小型液压系统。
比例换向阀
比例换向阀是一种可以精确调节液压流量的阀门。
它通过调节输入信号的电压或电流来实现液压系统中液体流动的方向的改变。
比例换向阀广泛应用于控制液媒的流量，适用于大型液压系统的控制。
伺服换向阀
伺服换向阀是一种结构复杂、精度高的换向阀，它多用于高精度液压系统中。
使用伺服阀的优点是能满足特殊工况下的应用要求。
因为伺服换向阀的极高精度，因此它可以被广泛应用于卫星控制、船舶自动识别系统等领域。
气控换向阀
气控换向阀主要使用气动操作，它可以控制流体的方向和流量。
该类型的阀门广泛应用于为灵活的液压系统提供高效的换向控制。
气控换向阀的优点还包括操作简单、响应迅速、寿命较长等。
总结
换向阀是一种用于液压系统中的阀门，它能够改变流体的流动方向，实现多种功能。
本文对换向阀的控制原理及其种类进行了分析。
手动换向阀简单易用，适合小型液压系统。
比例换向阀用于控制液体的流量，适用于大规模液压系统的控制。
伺服换向阀适用于高精度液压系统，气控换向阀用于为灵活的液压系统提供高效的换向控制。
选择适合的换向阀类型可以提高液压系统的效率和稳定性。
