2位5通阀原理
2位3通和2位5通电磁阀如何选择？
2位3通和2位5通电磁阀如何选择关于几位几通电磁阀，我们可以把“位”理解为位置，“通”理解为通道。
我们常说的2位3通电磁阀，2个工作位置（开和关），3个通道（一个进气口、一个出气口和一个排气口）。
2位5通电磁阀，是指5个通道（一个进气口、二个出气口和二个排气口）。
（1）介绍2位3通的气路图及应用场合2位3通电磁阀在现场中配套单作用气动执行机构来使用，如下图所示。
其中一个进气口接的是进气气源（也称之为仪表风），一个出气口连接执行机构的气源接口，一个排气口作为排气用，一般在这里接防尘塞/消音器。
电磁阀分为常开（或叫常断）和常闭（或叫常通）两种线圈接法，如下图所示：其中1为进气口，2为出气口，3为排气口。
在实际应用过程中，选常开线圈的居多。
当没有通电时候，出气口与排气口相连，气源无法进入到执行机构内；当电磁阀得电时，进气口与出气口相连，气源进入执行机构内推动执行机构动作，如下图所示：直动式2位3通电磁阀配合切断阀使用的气路图如下所示：（2）介绍二位五通的气路图及应用场合二位五通电磁阀在现场中配套双作用气动执行机构来使用，如下图所示：一个进气口接的是进气气源，一个出气口连接执行机构的正动作气源接口，一个出气口连接执行机构的反动作接口，两个排气口分别是正动作和反动作的排气口。
2位5通电磁阀的气路原理图如下所示：其中1是进气口，2是正方向出气口，3是正方向排气口，4为反方向出气口，5位反方向排气口。
当电磁阀处于失电时，进气口1与正方向出气口2想联通，阀门往正方向动作；相反，当电磁阀得电时，进气口与反方向出气口4联通，阀门往反方向动作。
2位5通电磁阀配合双作用执行机构使用时的气路图如下所示：注意的是，2位5通电磁阀有2个线圈，供电的时候需要配两路电源线。
3位5通阀 跟2位5通阀有什么区别
3位5通阀跟2位5通阀有什么区别位：就是阀芯可以稳定的存在位置。
通：就是有几个孔。
三位5通，就是阀芯可以稳定的存在于三个位置上。
一般三位5通阀，都是双头电磁阀，两头都不通电时，阀芯处于中间位置。
那边的一个线圈通电时，阀芯就相那边移动。
2位5通阀，就是阀芯可以稳定的存在于2个位置上。
一般都是单头电磁阀，当线圈侧通电时，阀芯向线圈侧移动。
当线圈断电时，阀芯在复位弹簧的作用下复位。
三位比两位多出一个气缸动作位置。
这个位置可以做中封、中泻、中压。
起到断电安全保护的作用。
电磁阀的位数是指他有几个工作位置，比如两位五通是指他有两个工作位置，控制方式可以是单电控，双电控以及机械控制或者气动控制。
五通是指他有几个工作口。
P，R,S,A,B口，其中P是气源口，A,B口是接气缸两个口，而R,S是排气口。
三位五通是指有三个工作位置，一般是双电控，当两个电磁铁都不得电是，阀芯在两侧弹簧的平衡推动下处于中间位置，中位机能也有多种，中位封闭，中位排气等等视需要确定，五通定义相同。
液压阀四通多一些，不过大通径也是五通。
三位比两位多出一个气缸动作位置。
这个位置可以做中封、中泻、中压。
起到断电安全保护的作用。
首先电磁阀的位数是指他有几个工作位置，比如两位五通是指他有两个工作位置，控制方式可以是单电控，双电控以及机械控制或者气动控制。
五通是指他有几个工作口。
P，R,S,A,B口，其中P是气源口，A,B口是接气缸两个口，而R,S是排气口。
三位五通是指有三个工作位置，一般是双电控，当两个电磁铁都不得电是，阀芯在两侧弹簧的平衡推动下处于中间位置，中位机能也有多种，中位封闭，中位排气等等视需要确定，五通定义相同。
液压阀四通多一些，不过大通径也是五通。
如果需要其他资料可就是多一个中间机能，具体的选用，要看你自己到底想让执行器（油缸）做怎么样的动作。
电磁阀中封、中泄与中压的区别中封:在两个线圈都不给电的情况下.气缸前腔和后腔的压力保持在最后一个线圈失电后的状态不变;进气口关闭;排气口关闭.（长时间处于此状态,由于各连接处有微小泄漏,这种平衡慢慢会被打破.）中泄:在两个线圈都不给电的情况下.气缸前腔和后腔都无压力.进气口关闭,气缸前后腔内的压力分别经电磁阀两个排气口排出.中压:在两个线圈都不给电的情况下,气缸前腔和后腔的压力保持在最后一个线圈失电后的状态不变,并持续给压,使气缸前腔和后腔压力与进气端压力一致;进气口打开;排气口关闭.。
二位五通电磁阀原理图解
二位五通电磁阀原理图解电-气转化组件将电讯号转化为气动讯号，电气讯号输入控制了气动输出。
最常用的电-气转换组件是电磁阀。
电磁阀既是电器控制部分和气动执行部分的接口，也是和气源系统的接口。
电磁阀接受命令去释放，停止或改变压缩空气的流向，在电-气动控制中，电磁阀可以实现的功能有：气动执行组件动作的方向控制，ON/OFF开关量控制，OR/NOT/AND逻辑控制。
在电磁阀家族中，最重要的是电磁控制换向阀。
电磁控制换向阀的工作原理在气动回路中，电磁控制换向阀的作用是控制气流通道的通、断或改变压缩空气的流动方向。
主要工作原理是利用电磁线圈产生的电磁力的作用，推动阀芯切换，实现气流的换向。
按电磁控制部分对换向阀推动方式的不同，可以分为直动式电磁阀和先导式电磁阀。
直动式电磁阀直接利用电磁力推动阀芯换向，而先导式换向阀则利用电磁先导阀输出的先导气压推动阀芯换向。
图4.2a表示3/2(三路二位)直动式电磁阀(常断型)结构的简单剖面图及工作原理。
线圈通电时，静铁芯产生电磁力，阀芯受到电磁力作用向上移动，密封垫抬起，使1、2接通，2、3断开，阀处于进气状态，可以控制气缸动作。
当断电时，阀芯靠弹簧力的作用恢复原状，即1、2断，2、3通，阀处于排气状态。
二位五通双电控电磁阀的工作原理2009-10-20 21:47在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔。
两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。
在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。
两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。
常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。
德国宝德两位五通电磁阀通常与双作用气动执行
德国宝德两位五通电磁阀通常与双作用气动执行德国宝德（Bürkert）是一家全球领先的流体控制设备和系统解决方案提供商。
该公司生产的宝德五通电磁阀通常与双作用气动执行器配合使用。
在本文中，我们将详细介绍这两种设备的原理、特点以及应用领域。
一、德国宝德五通电磁阀1.原理德国宝德五通电磁阀是一种多通道的流体控制装置，通常由一个阀体、多个阀孔和电磁线圈组成。
它具有五个进出口通道，可以控制多种不同的流体介质。
2.特点（1）多通道控制：宝德五通电磁阀具有五个进出口通道，可以灵活地控制多个流体通路，实现复杂的流体控制需求。
（2）高可靠性和耐用性：宝德五通电磁阀采用高品质的材料和精密的制造工艺，使其在长时间运行和恶劣环境下仍然能够保持良好的性能。
（3）精准控制：宝德五通电磁阀配备了精密的电磁线圈和阀芯，可以实现精确的流量控制和流向切换。
3.应用领域宝德五通电磁阀广泛应用于液体和气体领域，特别适用于需要控制多种流体通路的工业应用，如化工、制药、食品和饮料等行业。
二、德国宝德双作用气动执行器1.原理德国宝德双作用气动执行器是一种通过气动力驱动的执行装置，通常由气动活塞、连杆和阀杆组成。
它可以实现阀门的开启和关闭动作，并将宝德五通电磁阀的控制信号转化为运动力。
2.特点（1）双作用控制：宝德双作用气动执行器具有双向运动能力，可以实现阀门的正反向开启和关闭。
（2）高效节能：宝德双作用气动执行器采用气体力驱动，具有快速启动和停止的优势，能够快速实现阀门的动作，从而提高工作效率和节能。
（3）稳定可靠：宝德双作用气动执行器采用高品质的密封材料和精密的制造工艺，具有良好的密封性和稳定性，可靠性高。
3.应用领域宝德双作用气动执行器广泛应用于需要阀门控制的各个行业，包括石油、天然气、化工、食品和饮料等行业。
三、宝德五通电磁阀与双作用气动执行器的配合应用宝德五通电磁阀通常与双作用气动执行器配合使用，实现复杂的流体控制和阀门动作。

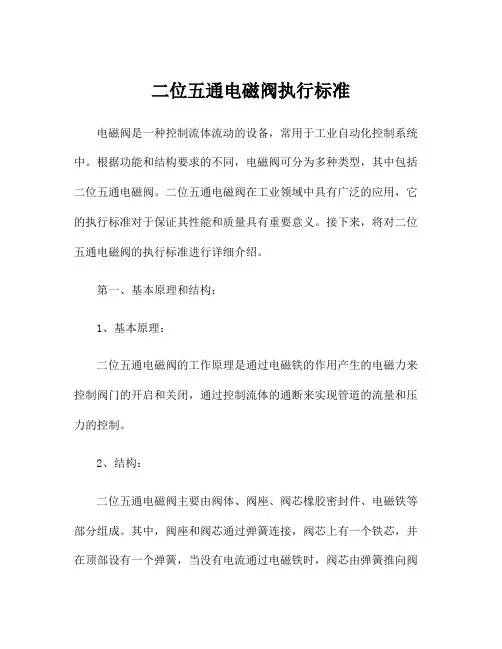

二位五通电磁阀执行标准
二位五通电磁阀执行标准电磁阀是一种控制流体流动的设备，常用于工业自动化控制系统中。
根据功能和结构要求的不同，电磁阀可分为多种类型，其中包括二位五通电磁阀。
二位五通电磁阀在工业领域中具有广泛的应用，它的执行标准对于保证其性能和质量具有重要意义。
接下来，将对二位五通电磁阀的执行标准进行详细介绍。
第一、基本原理和结构：1、基本原理：二位五通电磁阀的工作原理是通过电磁铁的作用产生的电磁力来控制阀门的开启和关闭，通过控制流体的通断来实现管道的流量和压力的控制。
2、结构：二位五通电磁阀主要由阀体、阀座、阀芯橡胶密封件、电磁铁等部分组成。
其中，阀座和阀芯通过弹簧连接，阀芯上有一个铁芯，并在顶部设有一个弹簧，当没有电流通过电磁铁时，阀芯由弹簧推向阀座，将流体断开；当有电流通过电磁铁时，产生的电磁力将克服弹簧力和流体压力，使阀芯自动贴合阀座，将流体连通。
第二、性能和技术指标：1、工作压力：通常二位五通电磁阀的工作压力标准为1.6MPa，根据实际需要可以调整。
2、工作温度：二位五通电磁阀的工作温度范围取决于其结构材料和密封材料的性能，一般常见的工作温度范围为-5℃至80℃。
3、流量范围：流量是指单位时间内通过阀门的液体或气体体积。
根据不同型号和规格的二位五通电磁阀，其流量范围也有所不同，通常在0.1L/min至500L/min之间。
4、电磁阀的响应时间和寿命：响应时间是指电磁铁接受控制信号后，阀门的开启或关闭所需的时间。
在工业自动化控制系统中，通常需要对时间要求较高的应用，因此响应时间一般在10ms至100ms之间。
电磁阀的寿命则与其机械结构和材料质量有关，一般在百万次或者更多次的开启和关闭操作中能够保持良好的性能。
第三、质量控制和测试方法：1、质量控制：二位五通电磁阀的质量控制主要包括材料质量、工艺控制和组装工艺控制等方面。
首先，选用具有良好性能和可靠性的材料，并进行相应的强度和密封性能测试。
其次，在生产工艺中，严格控制各工序的操作规范，确保每一道工序的质量稳定和一致性。

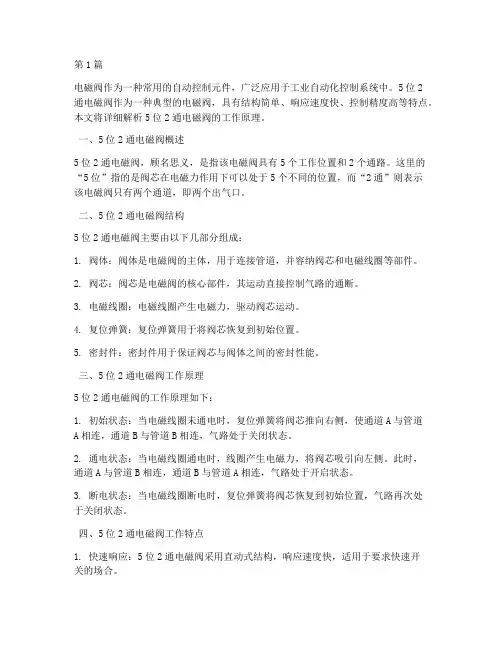

5位2通电磁阀工作原理(3篇)
第1篇电磁阀作为一种常用的自动控制元件，广泛应用于工业自动化控制系统中。
5位2通电磁阀作为一种典型的电磁阀，具有结构简单、响应速度快、控制精度高等特点。
本文将详细解析5位2通电磁阀的工作原理。
一、5位2通电磁阀概述5位2通电磁阀，顾名思义，是指该电磁阀具有5个工作位置和2个通路。
这里的“5位”指的是阀芯在电磁力作用下可以处于5个不同的位置，而“2通”则表示该电磁阀只有两个通道，即两个出气口。
二、5位2通电磁阀结构5位2通电磁阀主要由以下几部分组成：1. 阀体：阀体是电磁阀的主体，用于连接管道，并容纳阀芯和电磁线圈等部件。
2. 阀芯：阀芯是电磁阀的核心部件，其运动直接控制气路的通断。
3. 电磁线圈：电磁线圈产生电磁力，驱动阀芯运动。
4. 复位弹簧：复位弹簧用于将阀芯恢复到初始位置。
5. 密封件：密封件用于保证阀芯与阀体之间的密封性能。
三、5位2通电磁阀工作原理5位2通电磁阀的工作原理如下：1. 初始状态：当电磁线圈未通电时，复位弹簧将阀芯推向右侧，使通道A与管道A相连，通道B与管道B相连，气路处于关闭状态。
2. 通电状态：当电磁线圈通电时，线圈产生电磁力，将阀芯吸引向左侧。
此时，通道A与管道B相连，通道B与管道A相连，气路处于开启状态。
3. 断电状态：当电磁线圈断电时，复位弹簧将阀芯恢复到初始位置，气路再次处于关闭状态。
四、5位2通电磁阀工作特点1. 快速响应：5位2通电磁阀采用直动式结构，响应速度快，适用于要求快速开关的场合。
2. 精度高：阀芯运动平稳，密封性能好，控制精度高。
3. 耐高压：5位2通电磁阀可承受较高的工作压力，适用于高压场合。
4. 适用范围广：5位2通电磁阀广泛应用于工业自动化控制系统中，如气动控制、液压控制、机械手控制等。
五、5位2通电磁阀的应用实例以下列举几个5位2通电磁阀的应用实例：1. 气动控制系统：在气动控制系统中，5位2通电磁阀可用于控制气缸的启停、转向等。
2. 液压控制系统：在液压控制系统中，5位2通电磁阀可用于控制液压缸的启停、转向等。
电磁阀原理及2位3通5通
国内外的电磁阀从原理上分为三大类（即：直动式、分步直动式、先导式），而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类（直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构)。
直动式电磁阀：
原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。
特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
分布直动式电磁阀：
原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。 两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。 对于小型自动控制设备，气管一般选用8~12mm的工业胶气管。电磁阀一般选用日本SMC(高档一点，不过是小日本的产品)、台湾亚德客(实惠，质量也不错)或其它国产品牌等等。 在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。线圈电压等级一般采用DC24V、AC220V等。 两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。 常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。 常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。 两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。 给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。这相当于“自锁”。 基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1~2秒就可以了，这样可以保护电磁阀线圈不容易损坏。
二位五通电磁阀原理图解
二位五通电磁阀原理图解电-气转化组件将电讯号转化为气动讯号，电气讯号输入控制了气动输出。
最常用的电-气转换组件是电磁阀(Solenoid actuated valves) 。
电磁阀既是电器控制部分和气动执行部分的接口，也是和气源系统的接口。
电磁阀接受命令去释放，停止或改变压缩空气的流向，在电-气动控制中，电磁阀可以实现的功能有：气动执行组件动作的方向控制，ON/OFF开关量控制，OR/NOT/AND 逻辑控制。
在电磁阀家族中，最重要的是电磁控制换向阀(Solenoid actuated directional control valves) 。
电磁控制换向阀的工作原理在气动回路中，电磁控制换向阀的作用是控制气流通道的通、断或改变压缩空气的流动方向。
主要工作原理是利用电磁线圈产生的电磁力的作用，推动阀芯切换，实现气流的换向。
按电磁控制部分对换向阀推动方式的不同，可以分为直动式电磁阀和先导式电磁阀。
直动式电磁阀直接利用电磁力推动阀芯换向，而先导式换向阀则利用电磁先导阀输出的先导气压推动阀芯换向。
图4.2a表示3/2(三路二位)直动式电磁阀(常断型)结构的简单剖面图及工作原理。
线圈通电时，静铁芯产生电磁力，阀芯受到电磁力作用向上移动，密封垫抬起，使1、2接通，2、3断开，阀处于进气状态，可以控制气缸动作。
当断电时，阀芯靠弹簧力的作用恢复原状，即1、2断，2、3通，阀处于排气状态。
二位五通双电控电磁阀的工作原理2009-10-20 21:47在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。
两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。
对于小型自动控制设备，气管一般选用8~12mm 的工业胶气管。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二位五通电磁阀原理图解
电-气转化组件将电讯号转化为气动讯号，电气讯号输入控制了气动输出。
最常用的电-气转换组件是电磁阀(Solenoid actuated valves) 。
电磁阀既是电器控制部分和气动执行部分的接口，也是和气源系统的接口。
电磁阀接受命令去释放，停止或改变压缩空气的流向，在电-气动控制中，电磁阀可以实现的功能有：气动执行组件动作的方向控制，ON/OFF开关量控制，OR/NOT/AND 逻辑控制。
在电磁阀家族中，最重要的是电磁控制换向阀(Solenoid actuated directional control valves) 。
电磁控制换向阀的工作原理
在气动回路中，电磁控制换向阀的作用是控制气流通道的通、断或改变压缩空气的流动方向。
主要工作原理是利用电磁线圈产生的电磁力的作用，推动阀芯切换，实现气流的换向。
按电磁控制部分对换向阀推动方式的不同，可以分为直动式电磁阀和先导式电磁阀。
直动式电磁阀直接利用电磁力推动阀芯换向，而先导式换向阀则利用电磁先导阀输出的先导气压推动阀芯换向。
图4.2a表示3/2(三路二位)直动式电磁阀(常断型)结构的简单剖面图及工作原理。
线圈通电时，静铁芯产生电磁力，阀芯受到电磁力作用向上移动，密封垫抬起，使1、2接通，2、3断开，阀处于进气状态，可以控制气缸动作。
当断电时，阀芯靠弹簧力的作用恢复原状，即1、2断，2、3通，阀处于排气状态。
图4.2b表示5/2(五路二位)直动式电磁阀(常断型)结构的简单剖面图及工作原理。
起始状态，1，2进气﹔4，5排气﹔线圈通电时，静铁芯产生电磁力，使先导阀动作，压缩空气通过气路进入阀先导活塞使活塞启动，在活塞中间，密封圆面打开通道，1，4进气，2，3排气﹔当断电时，先导阀在弹簧作用下复位，恢复到原来的状态。
阀的功能：(Function)
电磁阀的菜单示它的电-气转换复杂性。
阀的功能由两个数字表示：M和N，称为M路N 位电磁阀，“N位”表示换向阀的切换位置，也表示阀的状态。
阀的位置数目就是N的数值，如二位阀有两个位置选择亦即有两种状态，三位阀则有三个位置选择亦即有三种不同的状态。
“M路”表示阀对外接口的通路，包括进气口，出气口和排气口，通路的数目便是M的数值，如二路阀，三路阀等。
图4.1a例子中的阀为3/2直动式电磁阀，念作“三路二位阀” ，表示该阀有两个位，即“通”和“断” 两个状态，有三个气口，分别为1：进气口，2：出气口，3：排气口。
