二位五通双电控电磁阀的工作原理
二位五通电磁阀原理图解
二位五通电磁阀原理图解电-气转化组件将电讯号转化为气动讯号，电气讯号输入控制了气动输出。
最常用的电-气转换组件是电磁阀(Solenoid actuated valves) 。
电磁阀既是电器控制部分和气动执行部分的接口，也是和气源系统的接口。
电磁阀接受命令去释放，停止或改变压缩空气的流向，在电-气动控制中，电磁阀可以实现的功能有：气动执行组件动作的方向控制，ON/OFF开关量控制，OR/NOT/AND 逻辑控制。
在电磁阀家族中，最重要的是电磁控制换向阀(Solenoid actuated directional control valves) 。
电磁控制换向阀的工作原理在气动回路中，电磁控制换向阀的作用是控制气流通道的通、断或改变压缩空气的流动方向。
主要工作原理是利用电磁线圈产生的电磁力的作用，推动阀芯切换，实现气流的换向。
按电磁控制部分对换向阀推动方式的不同，可以分为直动式电磁阀和先导式电磁阀。
直动式电磁阀直接利用电磁力推动阀芯换向，而先导式换向阀则利用电磁先导阀输出的先导气压推动阀芯换向。
图4.2a表示3/2(三路二位)直动式电磁阀(常断型)结构的简单剖面图及工作原理。
线圈通电时，静铁芯产生电磁力，阀芯受到电磁力作用向上移动，密封垫抬起，使1、2接通，2、3断开，阀处于进气状态，可以控制气缸动作。
当断电时，阀芯靠弹簧力的作用恢复原状，即1、2断，2、3通，阀处于排气状态。
二位五通双电控电磁阀的工作原理2009-10-20 21:47在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。
两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。
对于小型自动控制设备，气管一般选用8~12mm 的工业胶气管。
电磁阀2位5通原理
电磁阀2位5通原理
电磁阀是一种利用电磁原理工作的控制元件，用于控制流体的流动方向。
2位5通的电磁阀是指电磁阀具有两个工作位置和
五个通道。
电磁阀的工作原理如下：
1. 结构：通常由电磁线圈、阀体和阀芯组成。
电磁线圈通过接通或断开电流来产生磁场，驱动阀芯的移动，控制流体的通断。
2. 工作位置：2位5通的电磁阀有两个工作位置，即"工作位
置1"和"工作位置2"。
在不同的工作位置，阀芯与阀体上的通
道连通情况不同，使流体的流向和通断发生改变。
3. 五个通道：电磁阀的阀体和阀芯上有多个通道，其中五个通道包括：两个进口通道、两个出口通道和一个中间通道。
工作时，电磁线圈中传入电流，产生磁场。
磁场作用于阀芯，使其从一个工作位置移动到另一个工作位置，改变阀芯与阀体的连接方式。
具体的工作过程如下：
1. 工作位置1：在这个位置，阀芯与阀体的中间通道连通，使
两个出口通道与两个进口通道分别连接。
流体从一个进口通道进入阀体，通过中间通道，然后从一个出口通道流出。
2. 工作位置2：在这个位置，阀芯与阀体的中间通道断开连接，阀芯的两端分别与两个出口通道连通。
流体从一个进口通道进入阀体，然后分别从两个出口通道流出。
通过改变电磁线圈中的电流状态，可以控制阀芯在不同的工作位置之间切换，从而改变流体的流向和通断。
二位五通双电控电磁阀的工作原理
二位五通双电控电磁阀的工作原理
在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。
两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。
对于小型自动控制设备，气管一般选用8~12mm的工业胶气管。
电磁阀一般选用日本SMC(高档一点，不过是小日本的产品)、台湾亚德客(实惠，质量也不错)或其它国产品牌等等。
在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。
线圈电压等级一般采用DC24V、AC220V等。
两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。
常开型指线圈没通电时气路是通的。
给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。
两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。
给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。
这相当于“自锁”。
基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1~2秒就可以了，这样可以保护电磁阀线圈不容易损坏。
二位五通电磁阀原理图解
二位五通电磁阀原理图解电-气转化组件将电讯号转化为气动讯号，电气讯号输入控制了气动输出。
最常用的电-气转换组件是电磁阀。
电磁阀既是电器控制部分和气动执行部分的接口，也是和气源系统的接口。
电磁阀接受命令去释放，停止或改变压缩空气的流向，在电-气动控制中，电磁阀可以实现的功能有：气动执行组件动作的方向控制，ON/OFF开关量控制，OR/NOT/AND逻辑控制。
在电磁阀家族中，最重要的是电磁控制换向阀。
电磁控制换向阀的工作原理在气动回路中，电磁控制换向阀的作用是控制气流通道的通、断或改变压缩空气的流动方向。
主要工作原理是利用电磁线圈产生的电磁力的作用，推动阀芯切换，实现气流的换向。
按电磁控制部分对换向阀推动方式的不同，可以分为直动式电磁阀和先导式电磁阀。
直动式电磁阀直接利用电磁力推动阀芯换向，而先导式换向阀则利用电磁先导阀输出的先导气压推动阀芯换向。
图4.2a表示3/2(三路二位)直动式电磁阀(常断型)结构的简单剖面图及工作原理。
线圈通电时，静铁芯产生电磁力，阀芯受到电磁力作用向上移动，密封垫抬起，使1、2接通，2、3断开，阀处于进气状态，可以控制气缸动作。
当断电时，阀芯靠弹簧力的作用恢复原状，即1、2断，2、3通，阀处于排气状态。
二位五通双电控电磁阀的工作原理2009-10-20 21:47在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔。
两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。
在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。
两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。
常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。

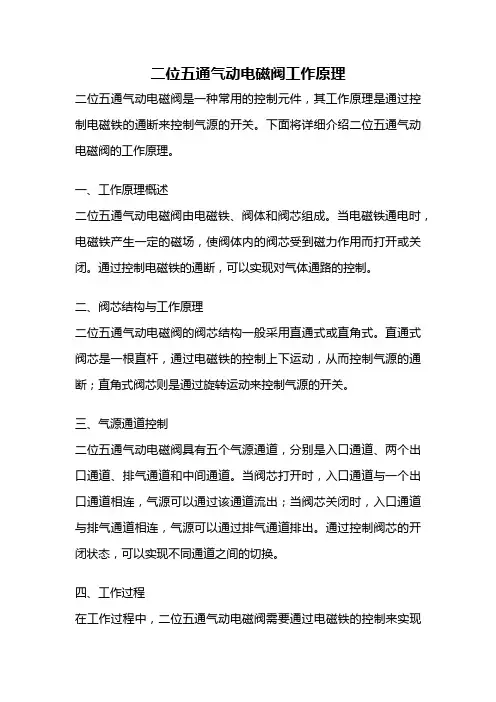

二位五通气动电磁阀工作原理
二位五通气动电磁阀工作原理二位五通气动电磁阀是一种常用的控制元件，其工作原理是通过控制电磁铁的通断来控制气源的开关。
下面将详细介绍二位五通气动电磁阀的工作原理。
一、工作原理概述二位五通气动电磁阀由电磁铁、阀体和阀芯组成。
当电磁铁通电时，电磁铁产生一定的磁场，使阀体内的阀芯受到磁力作用而打开或关闭。
通过控制电磁铁的通断，可以实现对气体通路的控制。
二、阀芯结构与工作原理二位五通气动电磁阀的阀芯结构一般采用直通式或直角式。
直通式阀芯是一根直杆，通过电磁铁的控制上下运动，从而控制气源的通断；直角式阀芯则是通过旋转运动来控制气源的开关。
三、气源通道控制二位五通气动电磁阀具有五个气源通道，分别是入口通道、两个出口通道、排气通道和中间通道。
当阀芯打开时，入口通道与一个出口通道相连，气源可以通过该通道流出；当阀芯关闭时，入口通道与排气通道相连，气源可以通过排气通道排出。
通过控制阀芯的开闭状态，可以实现不同通道之间的切换。
四、工作过程在工作过程中，二位五通气动电磁阀需要通过电磁铁的控制来实现气源的开关。
当电磁铁通电时，产生的磁场使阀芯打开，入口通道与一个出口通道相连，气源可以通过该通道流出。
当电磁铁断电时，阀芯闭合，入口通道与排气通道相连，气源通过排气通道排出。
通过不断的通断控制，可以实现对气源的连续开关。
五、应用领域二位五通气动电磁阀广泛应用于工业自动化控制系统中，用于控制气源的开关。
例如，常见的气动执行元件如气缸、气动阀等，都需要通过二位五通气动电磁阀来控制气源的通断。
此外，二位五通气动电磁阀还可以用于控制流体介质的开关，如水、油等。
六、注意事项在使用二位五通气动电磁阀时，需要注意以下几点。
首先，要保证电磁铁的工作电压与实际电压一致，以免损坏电磁铁。
其次，要定期检查阀体和阀芯的密封性，确保气源的正常通断。
此外，在安装和维护过程中，要遵循相关的操作规程，以确保安全可靠。
总结：二位五通气动电磁阀通过控制电磁铁的通断来实现对气源的开关。

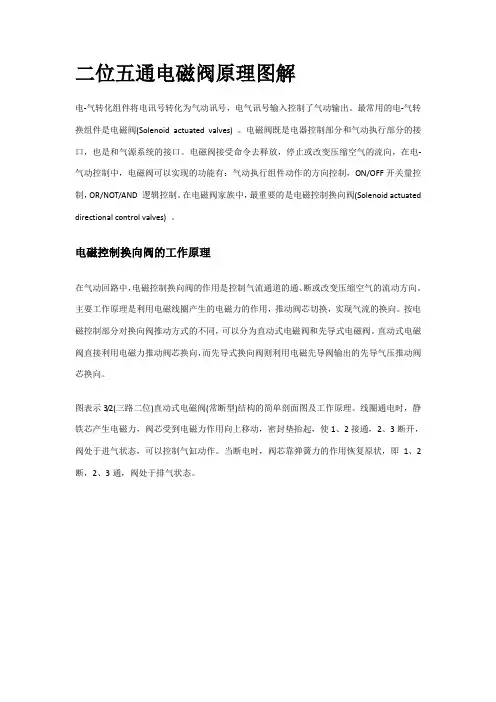

二位五通电磁阀原理图解
二位五通电磁阀原理图解电-气转化组件将电讯号转化为气动讯号，电气讯号输入控制了气动输出。
最常用的电-气转换组件是电磁阀(Solenoid actuated valves) 。
电磁阀既是电器控制部分和气动执行部分的接口，也是和气源系统的接口。
电磁阀接受命令去释放，停止或改变压缩空气的流向，在电-气动控制中，电磁阀可以实现的功能有：气动执行组件动作的方向控制，ON/OFF开关量控制，OR/NOT/AND 逻辑控制。
在电磁阀家族中，最重要的是电磁控制换向阀(Solenoid actuated directional control valves) 。
电磁控制换向阀的工作原理在气动回路中，电磁控制换向阀的作用是控制气流通道的通、断或改变压缩空气的流动方向。
主要工作原理是利用电磁线圈产生的电磁力的作用，推动阀芯切换，实现气流的换向。
按电磁控制部分对换向阀推动方式的不同，可以分为直动式电磁阀和先导式电磁阀。
直动式电磁阀直接利用电磁力推动阀芯换向，而先导式换向阀则利用电磁先导阀输出的先导气压推动阀芯换向。
图表示3/2(三路二位)直动式电磁阀(常断型)结构的简单剖面图及工作原理。
线圈通电时，静铁芯产生电磁力，阀芯受到电磁力作用向上移动，密封垫抬起，使1、2接通，2、3断开，阀处于进气状态，可以控制气缸动作。
当断电时，阀芯靠弹簧力的作用恢复原状，即1、2断，2、3通，阀处于排气状态。
图表示5/2(五路二位)直动式电磁阀(常断型)结构的简单剖面图及工作原理。
起始状态，1，2进气﹔4，5排气﹔线圈通电时，静铁芯产生电磁力，使先导阀动作，压缩空气通过气路进入阀先导活塞使活塞启动，在活塞中间，密封圆面打开通道，1，4进气，2，3排气﹔当断电时，先导阀在弹簧作用下复位，恢复到原来的状态。
阀的功能：(Function)电磁阀的菜单示它的电-气转换复杂性。
阀的功能由两个数字表示：M和N，称为M路N位电磁阀，“N位”表示换向阀的切换位置，也表示阀的状态。
二位五通电磁阀原理图解(教育教学)
二位五通电磁阀原理图解电-气转化组件将电讯号转化为气动讯号，电气讯号输入控制了气动输出。
最常用的电-气转换组件是电磁阀(Solenoid actuated valves) 。
电磁阀既是电器控制部分和气动执行部分的接口，也是和气源系统的接口。
电磁阀接受命令去释放，停止或改变压缩空气的流向，在电-气动控制中，电磁阀可以实现的功能有：气动执行组件动作的方向控制，ON/OFF开关量控制，OR/NOT/AND 逻辑控制。
在电磁阀家族中，最重要的是电磁控制换向阀(Solenoid actuated directional control valves) 。
电磁控制换向阀的工作原理在气动回路中，电磁控制换向阀的作用是控制气流通道的通、断或改变压缩空气的流动方向。
主要工作原理是利用电磁线圈产生的电磁力的作用，推动阀芯切换，实现气流的换向。
按电磁控制部分对换向阀推动方式的不同，可以分为直动式电磁阀和先导式电磁阀。
直动式电磁阀直接利用电磁力推动阀芯换向，而先导式换向阀则利用电磁先导阀输出的先导气压推动阀芯换向。
图4.2a表示3/2(三路二位)直动式电磁阀(常断型)结构的简单剖面图及工作原理。
线圈通电时，静铁芯产生电磁力，阀芯受到电磁力作用向上移动，密封垫抬起，使1、2接通，2、3断开，阀处于进气状态，可以控制气缸动作。
当断电时，阀芯靠弹簧力的作用恢复原状，即1、2断，2、3通，阀处于排气状态。
二位五通双电控电磁阀的工作原理2009-10-20 21:47在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。
两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。
对于小型自动控制设备，气管一般选用8~12mm 的工业胶气管。
二位五通电磁阀原理图解
二位五通电磁阀原理图解电-气转化组件将电讯号转化为气动讯号，电气讯号输入控制了气动输出。
最常用的电-气转换组件是电磁阀(Solenoid actuated valves) 。
电磁阀既是电器控制部分和气动执行部分的接口，也是和气源系统的接口。
电磁阀接受命令去释放，停止或改变压缩空气的流向，在电-气动控制中，电磁阀可以实现的功能有：气动执行组件动作的方向控制，ON/OFF开关量控制，OR/NOT/AND 逻辑控制。
在电磁阀家族中，最重要的是电磁控制换向阀(Solenoid actuated directional control valves) 。
电磁控制换向阀的工作原理在气动回路中，电磁控制换向阀的作用是控制气流通道的通、断或改变压缩空气的流动方向。
主要工作原理是利用电磁线圈产生的电磁力的作用，推动阀芯切换，实现气流的换向。
按电磁控制部分对换向阀推动方式的不同，可以分为直动式电磁阀和先导式电磁阀。
直动式电磁阀直接利用电磁力推动阀芯换向，而先导式换向阀则利用电磁先导阀输出的先导气压推动阀芯换向。
图4.2a表示3/2(三路二位)直动式电磁阀(常断型)结构的简单剖面图及工作原理。
线圈通电时，静铁芯产生电磁力，阀芯受到电磁力作用向上移动，密封垫抬起，使1、2接通，2、3断开，阀处于进气状态，可以控制气缸动作。
当断电时，阀芯靠弹簧力的作用恢复原状，即1、2断，2、3通，阀处于排气状态。
二位五通双电控电磁阀的工作原理2009-10-20 21:47在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。
两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。
对于小型自动控制设备，气管一般选用8~12mm的工业胶气管。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二位五通双电控电磁阀的工作原理
在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。
两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。
对于小型自动控制设备，气管一般选用8~12mm的工业胶气管。
电磁阀一般选用日本SMC(高档一点，不过是小日本的产品)、台湾亚德客(实惠，质量也不错)或其它国产品牌等等。
在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。
线圈电压等级一般采用DC24V、AC220V等。
两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。
常开型指线圈没通电时气路是通的。
给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。
两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。
给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。
这相当于“自锁”。
基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1~2秒就可以了，这样可以保护电磁阀线圈不容易损坏。
