西门子SF6高压断路器(液压机构)培训(二次回路)
西门子SF6高压断路器（液压机构）培训资料(二次回路)一、西门子3AQ1-EE型SF6断路器简介1、型号所代表的含义3A：三相交流断路器Q：三周波开断；（定开距气吹石墨喷嘴灭弧）1：单极柱单断口；E：液压操作机构；E：可分相或三相操作2、3AQ1-EE型因其具有分相操作功能，一般用于220kV线路间隔中。
（满足分相重合功能）。
3、断路器外型图11 开关基架14 液压操作缸12 控制箱16 绝缘子13 液压储能筒22 灭弧室二、西门子断路器二次图纸看图方法1、图纸中注意横坐标（1－2－3－4……,图纸顶部）、纵坐标（A-B-C-D-E…..，图纸左侧）、本页图纸编号（ZZA/M1 …..，图纸右下侧）。
2、图纸中每一元件都有相应的标识及位置编号。
如Y1/ZM2，即在图纸ZM2中，对Y1有说明。
3、看图前注意图纸中所标明的设备状态（ZZA/B1中说明“无电压”、“无压力”、“断路器处于分闸状态”）预先了解设备状态，才能在后面图纸中清楚了解继电器、接触器、接点等设备的状态。
三、断路器控制回路（以3AQ1-EE为例）1、元件对照表（图ZZA/B2、ZZA/B3、ZZA/B4）序号编号名称功能（培训过程中掌握）①K2 油压合闸闭锁继电器②K3 第Ⅰ组油压分闸闭锁继电器③K4 自动重合闸闭锁继电器说明：1、各元件名称可参照图ZZA/ZM1、ZZA/ZM2、ZZA/ZM3、ZZA/ZM4、……ZZA/ZM10中一一对应。
2、部分重要元件的功能在回路讲解中相应讲解。
2、断路器合闸回路（图ZZA/M1）1、图中所示为远近控切换开关S8在就地位置。
2、-X1:1011、-X1:1012、-X1:1014分别为A/B/C三相合闸监视回路（接断路器合位、跳位监视，接至断路器操作箱或测控屏上红绿灯指示）。
3、-X1:611、-X1:616、-X1:621分别为断路器A/B/C三相远方合闸入口。
4、回路讲解：1）S8为断路器远近控切换开关，当S8在就地位置时，41-42接点接通，13-14、23-24、33-34接点断开，因此，断路器的合闸只能通过合闸按钮S9实现。
在控制室内或测控装置上的操作将失效；当S8在远方位置时，41-42接点断开，13-14、23-24、33-34接点接通，因此，合闸按钮S9失效，断路器的合闸操作需通过操作箱的控制回路（后台、测控、或KK开关）实现。
2）合闸回路（以A相为例）从上至下的元件有：断路器远近控切换开关S8常开接点；S1LA（断路器A相常闭辅助接点）；Y1LA（断路器A相合闸线圈）；K12LA（合闸总闭锁接触器）的常闭接点13-14。
说明：①各元件可在相应图纸中查找（S8:ZM9；S1LA：ZM8；Y1LA：ZM5）K12LA为辅助接点，其线圈可在M4:6中查找（注意元件旁边“/”后面的标示）②S8因图纸中在“近”控位置，所以其接点13-14打开，当其在“远”位置时，13-14接点闭合。
③前面已讲到，本图纸中所标明的断路器状态在“分闸”位置，所以其31-32常闭接点闭合。
④K12LA为合闸总闭锁接触器，当断路器在某些条件下（如SF6闭锁、防跳继电器动作、操作电源消失等），该接触器失磁，串入合闸回路的常开接点打开，闭锁合闸回路，如图中所示，K12LA未励磁，因图中标明的设备状态是“无压力、无电源”。
值得注意的一点是：断路器正常运行情况下，该接触器应是励磁的，串入合闸回路的常开接点闭合，使断路器合闸操作成为可能。
K12LA的动作条件在后续的回路中讲解。
3）当合闸线圈Y1LA带电后，通过机械回路实现断路器A相的合闸过程。
5、断路器防跳回路讲解：1）防跳的概念：指因合闸脉冲一直存在，合闸回路接通，当合闸于故障点时，保护将动作跳开断路器，但因合闸脉冲一直存在，断路器将合闸于故障点上，保护再将断路器跳开，断路器将反复分合，这种情况称为开关跳跃，防跳的目的即是防止开关发生跳跃的情况。
2）防跳功能的实现：通过防跳继电器K7LA及其接点实现，若断路器在近控位置，如图所示，正常情况下，K7LA继电器不励磁，合闸结束后，断路器辅助接点S1LA的158－157接通，若此时合闸脉冲已消失，K7LA也不会励磁，但若合闸脉冲一直存在，例如合闸按钮接点未返回，通过断路器辅助接点S1LA 的157－158使防跳继电器K7LA励磁，将K7LA的接点7-8接通（自保持回路，直到合闸脉冲消失后返回），K7LA励磁后，其接点将K12LA回路切断，使K12LA失磁（图纸ZZA/M4，后面单独讲），K12LA串入合闸回路的常开接点打开，使断路器不能合闸，从而实现防跳功能。
（如下图所示）3）对于断路器B、C相，与A相的区别在于其防跳回路中，K7LB/K7LC继电器并联了另一个防跳继电器K8LB/K8LC，但从图纸ZM3中可知，K8LB/K8LC继电器的接点仅用在断路器合闸监视回路中（K7LA 继电器的辅助接点有4副，K7LB/LC继电器的辅助接点只有2副，K8LB/LC的作用一方面在于扩展K7LA/LB的辅助接点，设计原理待查）。
4）合闸监视回路：断路器合闸监视回路中串入的接点有：断路器常闭辅助接点（181-182；32-31）、防跳继电器辅助接点（K7LA）、远近控切换开关S8辅助接点（13-14）、合闸线圈（Y1LA）、合闸总闭锁接触器（K12LA）的常开接点（13-14）。
即当断路器远近控切换开关在远控位置、断路器在分闸位置、防跳继电器不动作，无合闸闭锁条件时，合闸监视回路通。
实际情况中合闸监视回路接绿灯，表示断路器在分闸位置，但其监视的是合闸回路的情况。
（如下图所示）3、断路器第一组分闸回路（图ZZA/M2）1、图中所示为远近控切换开关S8在就地位置。
2、-X1:632、-X1:637、-X1:642分别为断路器A/B/C三相远方合闸入口。
3、回路讲解：1）S8为断路器远近控切换开关，当S8在就地位置时（如图所示），43-44、53-54、63-64接点断开，因此，断路器的合闸只能通过分闸按钮S3实现。
在控制室内或测控装置上的操作将失效；当S8在远方位置时，43-44、53-54、63-64接点接通，因此，分闸按钮S3失效，断路器的合闸操作需通过操作箱的控制回路（后台、测控、或KK开关）。
注意：所有保护动作跳闸的入口均在操作箱的控制回路，若S8在就地位置，保护将不能跳开此断路器。
2）分闸回路内从上至下的元件有（远方操作回路，A相为例）：S1LA（断路器A相辅助接点）的常开接点33-34（本图表示断路器状态在分闸位置，当断路器处于合闸状态时该接点接通）；Y2LA（A相第一组分闸线圈）；K10（第Ⅰ组分闸总闭锁接触器）的常开接点13-14。
3）K10为第Ⅰ组分闸总闭锁接触器，当断路器在某些条件下（如SF6闭锁、操作电源消失等），该接触器失磁，串入分闸回路的常开接点打开，闭锁分闸回路，如图中所示，K10未励磁，因图中标明的设备状态是“无压力、无电源”。
值得注意的一点是：断路器正常运行情况下，该接触器应是励磁的，串入分闸回路的常开接点闭合，使断路器分闸操作成为可能。
K10的动作条件在后续的回路中讲解。
4）K61为三相不一致第Ⅰ组强行分闸继电器，该继电器的功能及实现原理在后续回路中讲解。
5）当断路器在“近控”位置时，当现场按下分闸按钮（S3），第Ⅰ组就地跳闸中间继电器（K77）励磁启动，其接点13-14、23-24、33-34接通，接通第一组分闸回路。
同样，若分闸回路中K10失磁，现场按钮操作实效。
4、断路器第二组分闸回路（图ZZA/M3）1)断路器第二组分闸回路基本与第一组相似，区别在于第二组分闸回路不经过现场分闸按钮（S3），即现场按按钮操作时，接通的是第一组分闸回路，但远方分闸回路同时将第一、二组分闸回路接通。
2）第二组分闸回路所使用的分闸线圈（Y3LA/LB/LC）与第一组独立，确保分闸可靠。
3）第二组分闸回路同样安装有第Ⅱ组跳闸总闭锁接触器（K55）、三相不一致第Ⅱ组强行分闸继电器（K63），与第一组独立。
5、断路器三相强迫动作（图ZZA/M3）1）断路器三相强迫动作，通过时间继电器K16、K64延时3S（出厂设定在1～2S---依开关出厂二次图纸的定值，实际中可能需要进行适当的调整，以躲开系统自动重合闸时间）再启动跳闸继电器K61，K63（分别在分闸回路1，2中），实现开关的三项强迫动作跳闸。
2）回路中的接线保证了断路器三相位置不一致时回路接通，正常情况下，断路器三相同时动作时，断路器辅助接点同时断开或闭合，强迫三相不一致回路不通，当某一相断路器位置与其它两相不一致时，如A相在断开位置，B/C相在合上位置时，该回路导通，继电器K16励磁，其常开接点15-18闭合，使得K61继电器励磁，K61继电器的常开接点83-84闭合（自保持），使得K61继电器自保持，只有当人工操作复位按钮S4时，K61才失磁。
K61动作后，其串入第一组分闸回路（A/B/C三相均有）的常开接点闭合，使得断路器A/B/C三相第一组分闸回路都接通，断路器三相均跳开。
3）三相强迫动作同样存在于断路器的第二组分闸回路中，使用继电器K64/K63，动作原理一样，具体见图纸（ZZA/M7）。
6、断路器分闸总闭锁回路（图ZZA/M4）1）从断路器分闸总闭锁回路看知：该回路串入了K5常闭接点、K3常闭接点、K14常闭接点，K10线圈。
当K10继电器励磁时，其串入第一组分闸回路中的常开接点闭合，使第一组分闸线圈动作成为可能，当该继电器失磁时，其串入第一组分闸回路的常开接点打开，闭锁第一组分闸回路。
可参考“3、断路器第一组分闸回路（图ZZA/M2）3）”。
然后再逐一分析K10的动作条件。
2）K5（第Ⅰ组SF6总闭锁继电器），见图纸/ZM4.6（图纸编号M4，第6列），可知K5继电器的启动通过B4（SF6密度计）接点启动。
B4的说明在图纸ZM6中，可对照看，可知当SF6压力低于6.4-0.2＝6.2bar时，B4接点21-23接通，即当SF6压力低于6.2bar时，K5继电器励磁。
当K5励磁时，其串入分闸闭锁回路的常闭接点打开，使回路切断，K10失磁，闭锁第一组分闸回路。
3）K3（第Ⅰ组油压分闸闭锁继电器），看图方法与上述相同。
其通过液压表接点启动，液压表的说明参照图纸ZM10，由图可知，该接点27-30在油压低于253ba r时，接点接通，启动K3继电器，当K3励磁时，其串入分闸闭锁回路的常闭接点打开，使回路切断，K10失磁，闭锁第一组分闸回路。
4）K14（第Ⅰ组Ｎ2分闸闭锁时间继电器）回路分析：注意K81（Ｎ2泄漏合闸总闭锁继电器）继电器动作条件，两个情况：一是K182继电器常开接点闭合；二是K9继电器常开接点闭合及B1接点闭合。
220千伏SF6开关(配气动机构)新装作业指导书1
1．标准化作业流程图变电检修标准化作业流程图2．范围本作业指导书针对XXX变电所220千伏XXX线XXXSF6断路器(配气动机构)新装工作。
3．引用文件《电业安全工作规程（热力和机械部分）》水电部1978年颁《电业安全工作规程（发电厂和变电所电气部分）》DL 408-91《变电所管理规范（试行）》辽电生（2004）101号《LW15-220 SF6断路器安装使用说明书》4．准备阶段4.1准备工作安排XXX变电所220千伏XXX线XXXSF6断路器(配气动机构)新装准备工作安排4.2作业人员要求XXX变电所220千伏XXX线XXXSF6断路器(配气动机构)新装作业人员要求4.3工器具XXX变电所220千伏XXX线XXXSF6断路器(配气动机构)新装作业工器具责任人：XXX变电所220千伏XXX线XXXSF6断路器(配气动机构)新装作业工器具责任人：4.4备品备件及材料XXX变电所220千伏XXX线XXXSF6断路器(配气动机构)新装作业备品备件及材料责任人：4.5定置图及围栏图XXX 变电所220千伏XXX 线XXXSF6断路器(配气动机构)新装定置图及围栏图4.6危险点分析及安全控制措施XXX变电所220千伏XXX线XXXSF6断路器(配气动机构)新装危险点分析及安全控制措施4.7人员分工XXX变电所220千伏XXX线XXXSF6断路器(配气动机构)新装人员分工5．设备检修流程图6．作业程序及作业标准6．1开工6．4检修内容及工艺标准XXX变电所220千伏XXX线XXXSF6断路器(配气动机构)新装作业内容及工艺标准6．5竣工XXX变电所220千伏XXX线XXXSF6断路器(配气动机构)新装作业竣工7．验收xxx变电所220千伏xxx线SF6断路器(配气动机构)新装作业验收8．作业指导书执行情况评估。

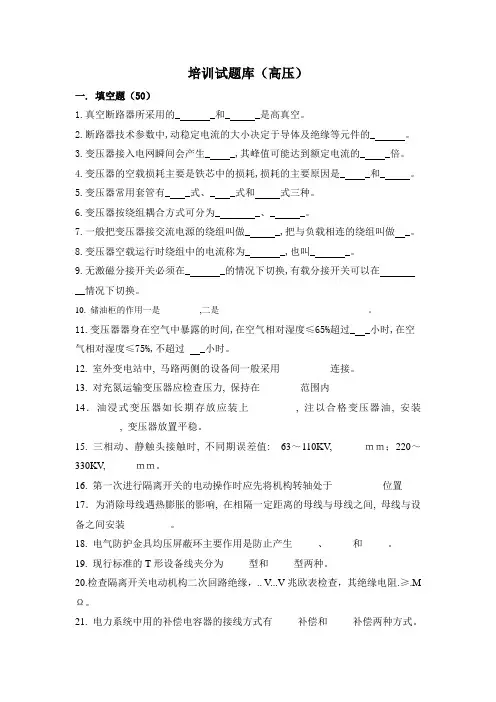

培训试题库-高压安装工专业
培训试题库（高压）一. 填空题（50）1.真空断路器所采用的_ _和_ _是高真空。
2.断路器技术参数中,动稳定电流的大小决定于导体及绝缘等元件的_ 。
3.变压器接入电网瞬间会产生_ _,其峰值可能达到额定电流的_ _倍。
4.变压器的空载损耗主要是铁芯中的损耗,损耗的主要原因是_ _和_ 。
5.变压器常用套管有_ _式、_ _式和式三种。
6.变压器按绕组耦合方式可分为_ _、_ _。
7.一般把变压器接交流电源的绕组叫做_ _,把与负载相连的绕组叫做 _。
8.变压器空载运行时绕组中的电流称为_ _,也叫_ _。
9.无激磁分接开关必须在_ _的情况下切换,有载分接开关可以在__情况下切换。
10. 储油柜的作用一是_ _,二是_ _ _ _ __。
11.变压器器身在空气中暴露的时间,在空气相对湿度≤65%超过_ _小时,在空气相对湿度≤75%,不超过 _小时。
12. 室外变电站中, 马路两侧的设备间一般采用_ 连接。
13. 对充氮运输变压器应检查压力, 保持在_范围内14．油浸式变压器如长期存放应装上_, 注以合格变压器油, 安装_ , 变压器放置平稳。
15. 三相动、静触头接触时, 不同期误差值: 63～110KV, ｍｍ；220～330KV, ｍｍ。
16. 第一次进行隔离开关的电动操作时应先将机构转轴处于_ 位置17．为消除母线遇热膨胀的影响, 在相隔一定距离的母线与母线之间, 母线与设备之间安装_。
18. 电气防护金具均压屏蔽环主要作用是防止产生、和。
19. 现行标准的T形设备线夹分为型和型两种。
20.检查隔离开关电动机构二次回路绝缘，.. V...V兆欧表检查，其绝缘电阻.≥.M Ω。
21. 电力系统中用的补偿电容器的接线方式有补偿和补偿两种方式。
22. 热稳定电流表明了断路器承受_ _热效应。
23. 当母线工作电流大于1500A时,每相交流母线的固定金具或支持金具磁路,或按规定采用_ 固定金具。

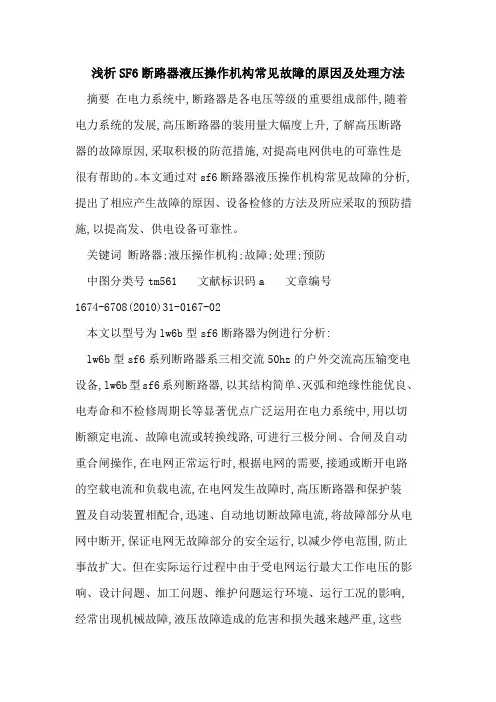

SF6断路器液压操作机构常见故障的原因及处理方法
