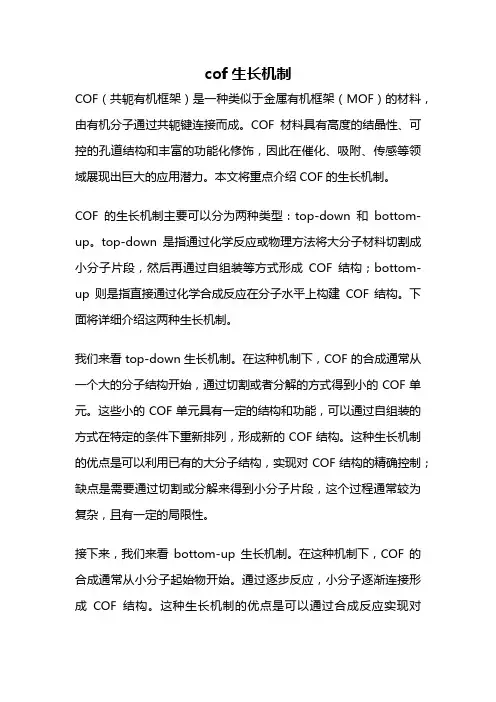

cof生长机制
cof生长机制COF（共轭有机框架）是一种类似于金属有机框架（MOF）的材料，由有机分子通过共轭键连接而成。
COF材料具有高度的结晶性、可控的孔道结构和丰富的功能化修饰，因此在催化、吸附、传感等领域展现出巨大的应用潜力。
本文将重点介绍COF的生长机制。
COF的生长机制主要可以分为两种类型：top-down和bottom-up。
top-down是指通过化学反应或物理方法将大分子材料切割成小分子片段，然后再通过自组装等方式形成COF结构；bottom-up则是指直接通过化学合成反应在分子水平上构建COF结构。
下面将详细介绍这两种生长机制。
我们来看top-down生长机制。
在这种机制下，COF的合成通常从一个大的分子结构开始，通过切割或者分解的方式得到小的COF单元。
这些小的COF单元具有一定的结构和功能，可以通过自组装的方式在特定的条件下重新排列，形成新的COF结构。
这种生长机制的优点是可以利用已有的大分子结构，实现对COF结构的精确控制；缺点是需要通过切割或分解来得到小分子片段，这个过程通常较为复杂，且有一定的局限性。
接下来，我们来看bottom-up生长机制。
在这种机制下，COF的合成通常从小分子起始物开始。
通过逐步反应，小分子逐渐连接形成COF结构。
这种生长机制的优点是可以通过合成反应实现对COF结构的精确控制，且合成步骤相对简单；缺点是需要对合成反应条件进行严格的控制，以保证COF的结构和性质。
无论是top-down还是bottom-up生长机制，COF的生长都需要满足一些基本条件。
首先，COF的合成需要合适的有机分子作为构筑单元，这些有机分子通常具有一定的刚性和共轭结构，以实现COF的高度结晶性；其次，COF的合成需要适当的反应条件，包括温度、反应时间、溶剂等，以控制COF结构的形成过程；最后，COF的合成还需要适当的模板或者辅助剂，以提高COF结构的稳定性和孔道结构的可控性。
除了生长机制，COF的生长过程还受到其他因素的影响。
COF技术简介
COF技术简介１.主旨现今的电子产品,尤其就是手携式产品,愈来愈走向轻薄短小的设计架构。
因此新的材料及组装技术不断推陈出新,COF即为一例。
其非常适用于小尺寸面板如手机或PDA等液晶模块产品之应用。
２.何谓COF所谓的COF,即为Chip on Film的缩写,中文为晶粒软膜构装技术。
其利用COG技术制程的特点,将软膜具有承载IC及被动组件的能力,并且在可挠折的方面,COF除有助于提升产品功能化、高构装密度化及轻薄短小化外,更可提高产品的附加价值。
图(一)为Driver IC构装于软膜的照片,图(二)为完整COF LCD模块的照片。
图(一)图(二)３.COF的优点现在LCD模块的构装技术,能够做到较小、较薄体积的,应属COG及COF了。
但因顾虑到面板跑线Layout的限制,如图(三)所示,同样大小的面板,在COF的型式下,就可以比COG型式的模块做到更大的分辨率。
图(三)图(四)为目前各种构装技术的比较表,由表上可以明显比较出,COF不论就是在于挠折性、厚度、与面板接合的区域,都远优于其它技术。
且主要Driver IC及周边组件亦可直接打在软模上,可节省PCB或FPC的空间及厚度,也可以节省此用料之成本。
图(四)４.COF的结构组成COF的结构类似于单层板的FPC,皆为一层Base film的PI再加上一层的Copper,如图(五)及图(六)所示即为COF及单层FPC之剖面图,由图中瞧出,两者的差异在于接合处的胶质材料,再加上两者皆须再上一层绝缘的Coverlay,故两者的结构至少就差了两层的胶,且COF所使用的 Copper大约都就是1/3oz左右,因此COF的厚度及挠折性远优于FPC。
图(五)图(六)图(七)为一个完整COF Film含组件之示意图,图(八)则为一个应用COF构装技术之完整模块示意图,由此二图中可瞧出,由于目前COF Film大多就是做2-Layer的型式,故Film与Panel、PCB及IC各部组件Bonding皆位于同一面上,此为设计整个模块时须考虑之其中一点。
cof纳米片的表征方法
cof纳米片的表征方法标题，COF纳米片的表征方法。
摘要：共价有机框架（COF）是一种具有高度有序孔隙结构和可控化学功能的材料，具有广泛的应用潜力，包括催化剂、分离膜和传感器等领域。
为了充分发挥COF纳米片的性能，需要对其进行精确的表征和分析。
本文将介绍COF纳米片的常见表征方法，包括透射电子显微镜（TEM）、扫描电子显微镜（SEM）、X射线衍射（XRD）和氮气吸附等技术，以及这些技术在COF纳米片研究中的应用。
关键词，COF纳米片，表征方法，透射电子显微镜，扫描电子显微镜，X射线衍射，氮气吸附。
正文：共价有机框架（COF）是一类由有机单体通过共价键连接而成的二维或三维结构材料，具有高度有序的孔隙结构和可调控的化学功能。
由于其独特的结构和性质，COF材料在催化、分离、传感等领域具有广泛的应用前景。
为了充分发挥COF纳米片的性能，需要对其进行精确的表征和分析。
透射电子显微镜（TEM）是一种常用的COF纳米片表征方法，通过透射电子的显微成像，可以观察到COF纳米片的形貌和结构特征。
扫描电子显微镜（SEM）则可以提供COF纳米片表面形貌和粒径分布的信息。
X射线衍射（XRD）是一种用于确定晶体结构的技术，可以用于分析COF纳米片的晶体结构和晶体学参数。
此外，氮气吸附技术可以用于测定COF纳米片的比表面积和孔隙结构特征。
除了上述常见的表征方法外，近年来还出现了许多新的表征技术，如原子力显微镜（AFM）、拉曼光谱、固体核磁共振（NMR）等，这些新技术为COF纳米片的表征提供了更多的选择。
通过综合运用这些表征方法，可以全面地了解COF纳米片的结构特征、表面性质和孔隙结构，为其在催化、分离、传感等应用中的性能优化提供重要的参考。
总之，COF纳米片是一类具有重要应用潜力的材料，其精确的表征对于充分发挥其性能至关重要。
通过透射电子显微镜、扫描电子显微镜、X射线衍射、氮气吸附等表征方法的综合应用，可以全面地了解COF纳米片的结构和性质，为其在各个领域的应用提供支持和指导。
半导体IC封装大全
半导体IC封装大全技术文档名词释义COF(Chip On Flex，或Chip On Film，常称覆晶薄膜）将IC固定于柔性线路板上晶粒软膜构装技术，是运用软质附加电路板作封装芯片载体将芯片与软性基板电路接合的技术。
COG(Chip on glass)即芯片被直接绑定在玻璃上。
这种方式可以大大减小整个LCD模块的体积，并且易于大批量生产，使用于消费类电子产品，如手机，PDA等。
DIP(dual in-line package)双列直插式封装。
插装型封装之一，引脚从封装两侧引出，封装材料有塑料和陶瓷两种。
DIP 是最普及的插装型封装，应用范围包括标准逻辑IC，存贮器LSI，微机电路等。
引脚中心距2.54mm，引脚数从6 到64。
封装宽度通常为15.2mm。
有的把宽度为7.52mm和10.16mm 的封装分别称为skinny DIP 和slim DIP(窄体型DIP)。
但多数情况下并不加区分，只简单地统称为DIP。
另外，用低熔点玻璃密封的陶瓷DIP 也称为cerdip。
PDIPP-Plasti,表示塑料封装的记号。
如PDIP 表示塑料DIP。
SDIP (shrink dual in-line package)收缩型DIP。
插装型封装之一，形状与DIP 相同，但引脚中心距(1.778mm)小于DIP(2.54mm)，因而得此称呼。
引脚数从14 到90。
也有称为SH－DIP 的。
材料有陶瓷和塑料两种。
SKDIP/SKY(Skinny Dual In-line Packages)DIP 的一种。
指宽度为7.62mm、引脚中心距为2.54mm 的窄体DIP。
通常统称为DIP(见DIP)。
DIP-tabDIP 的一种。
CDIPC-ceramic，陶瓷封装的记号。
例如，CDIP表示的是陶瓷DIP。
是在实际中经常使用的记号。
DICP(dualtapecarrierpackage)双侧引脚带载封装。
TCP(带载封装)之一。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
COF技术简介
１.主旨
现今的电子产品，尤其是手携式产品，愈来愈走向轻薄短小的设计架构。
因此新的材料及组装技术不断推陈出新，COF即为一例。
其非常适用于小尺寸面板如手机或PDA 等液晶模块产品之应用。
２.何谓COF
所谓的COF，即为Chip on Film的缩写，中文为晶粒软膜构装技术。
其利用COG 技术制程的特点，将软膜具有承载IC及被动组件的能力，并且在可挠折的方面，COF 除有助于提升产品功能化、高构装密度化及轻薄短小化外，更可提高产品的附加价值。
图（一）为Driver IC构装于软膜的照片，图（二）为完整COF LCD模块的照片。
图（一）
图（二）
３.COF的优点
现在LCD模块的构装技术，能够做到较小、较薄体积的，应属COG及COF了。
但因顾虑到面板跑线Layout的限制，如图（三）所示，同样大小的面板，在COF的型式下，就可以比COG型式的模块做到更大的分辨率。
图（三）
图（四）为目前各种构装技术的比较表，由表上可以明显比较出，COF不论是在于挠折性、厚度、与面板接合的区域，都远优于其它技术。
且主要Driver IC及周边组件亦可直接打在软模上，可节省PCB或FPC的空间及厚度，也可以节省此用料之成本。
图（四）
４.COF的结构组成
COF的结构类似于单层板的FPC，皆为一层Base film的PI再加上一层的Copper，如图（五）及图（六）所示即为COF及单层FPC之剖面图，由图中看出，两者的差异在于接合处的胶质材料，再加上两者皆须再上一层绝缘的Coverlay，故两者的结构至少就差了两层的胶，且COF所使用的 Copper大约都是1/3oz左右，因此COF的厚度及挠折性远优于FPC。
图（五）
图（六）
图（七）为一个完整COF Film含组件之示意图，图（八）则为一个应用COF构装技术之完整模块示意图，由此二图中可看出，由于目前COF Film大多是做2-Layer的型式，故Film与Panel、PCB及IC各部组件Bonding皆位于同一面上，此为设计整个模块时须考虑之其中一点。
其中Film与Panel及IC Bonding，皆须经由异方性导电膜（ACF）当做介质，而使各个部分导通，但是在ACF的选用方面，则因Bonding的物质及间距不同，而选择不同粘着性及导电粒子大小不同之ACF，
而在于Film与PCB的构装方面，则有较多样的方式可选择，同样可以使用ACF与
PCB Bonding，亦可使用焊接的方式，或是在图（七）中Connector tail的位置下方，加贴Stiffener（补强板），搭配一般的Connector一起使用。
另外位于Film上方的一些Componets（如电阻、电容等），即以一般焊接的方式即可与Film结合。
图（七）
图（八）
５.COF目前的技术限制与未来趋势
以图（九）来看，目前在COF Film上的ILB Bonding，现在使用的2-Layer-Type能做到Pitch 50 µm的技术，因此现在要使用COF构装技术的模块，在选择IC时，必须注意IC的Bump Pitch是否≧50 µm。
而现在各IC厂商因成本的关系，相同功能的IC，势必愈做愈小，相对IC的Bump Pitch亦会跟着变小，所以COF的ILB Pitch的技术也要跟着变小，才能符合使用上的需求。
图（九）
另外目前工研院电子所已成功开发非导电性胶（Non-conductive Adhesive）接合技术，并已成功运用于COF构装技术上，此技术与ACF制程材料相比，具备制程简化，接合
密度高，不需填充底胶等优点，既可减少成本达80﹪以上，又能达到环保构装之需求，并且已通过高温、高湿（60℃/90﹪RH/500 1000hrs）及热冲击（-55℃~125℃/1000 cycles）等信赖性测试。
目前电子所已经发展至40 µm间距，未来甚至可以做到10 µm间距。
