过电压保护器试验方法和标准
简述过电压保护器试验方法
简述过电压保护器试验方法过电压保护器是一种用于保护电气设备免受过电压损害的装置。
该装置能够检测到过电压情况，并采取适当的保护措施，防止过高的电压对设备产生破坏。
为了确保过电压保护器的正常工作，需要进行试验来验证其性能和可靠性。
过电压保护器试验方法主要包括有压力测试、电耐压试验、浪涌电流试验和操作特性测试等。
压力测试是对过电压保护器的外壳进行试验，以验证其耐受运输或运行环境下的压力。
试验时，将保护器装入一个容器中，逐渐增加容器内的压力，持续一段时间。
试验结束后，检查保护器外壳是否有变形、裂纹或泄漏现象。
电耐压试验是为了验证过电压保护器绝缘强度的试验。
试验时，将保护器的输入和输出端分别与高压电源和地相连，施加一定的电压，持续一段时间，确保保护器能够正常工作无故障。
试验结束后，检查保护器内部是否有绝缘击穿或破坏现象。
浪涌电流试验是为了验证过电压保护器对瞬变电压的响应能力。
试验时，通过模拟器产生模拟的瞬变电压，并连接到保护器的输入端。
增加电流的幅度和频率，观察保护器的响应和保护作用。
试验结束后，检查保护器是否在过电压情况下能够及时切断电流，并保持设备的正常运行。
操作特性测试是为了验证过电压保护器的触发电压和响应速度。
试验时，通过模拟器产生模拟的过电压情况，并连接到保护器的输入端。
改变电压的大小和波形，观察保护器的触发时机和响应速度。
试验结束后，检查保护器在不同过电压情况下的触发表现和稳定性。
以上是过电压保护器的一般试验方法，具体的试验操作和参数需要根据具体设备的要求和标准来确定。
试验过程中，应注意安全措施，确保试验的可靠性和准确性。
同时，根据试验结果，对过电压保护器进行必要的调整和维护，确保其正常工作和可靠性。
过电压保护器试验报告
过电压保护器试验报告1. 引言过电压保护器是一种广泛应用于电力系统和电气设备中的重要装置。
它的主要功能是保护设备免受过电压的损害。
本试验报告旨在介绍过电压保护器的工作原理、试验目的及步骤，并分析试验结果。
2. 试验目的本次试验的主要目的是验证过电压保护器的性能和稳定性。
具体目标如下： -确定过电压保护器的额定电压； - 检测过电压保护器在不同过电压情况下的动作特性； - 分析试验结果，评估过电压保护器的性能。
3. 试验装置和材料•过电压保护器：型号XYZ-123，额定电压220V；•电源：220V交流电源；•过电压发生器：用于产生不同电压的过电压信号；•示波器：用于观测和记录过电压信号的波形。
4. 试验步骤步骤1：准备工作1.确保实验室环境安全，检查试验装置和材料是否正常；2.将过电压保护器连接到电源上，并将电压调节到额定电压220V。
步骤2：测量过电压保护器的额定电压1.打开示波器，并将示波器的探头连接到过电压保护器的输出端；2.施加一个略高于额定电压的电压信号，记录示波器上的波形；3.逐渐降低电压信号，直到过电压保护器不再动作为止；4.记录该电压值，并作为过电压保护器的额定电压。
步骤3：检测过电压保护器的动作特性1.设置过电压发生器，产生不同幅值和频率的过电压信号；2.将过电压信号输入到过电压保护器的输入端，并观察示波器上的波形；3.记录过电压保护器的动作时间和动作电压。
步骤4：分析试验结果1.将试验结果整理并进行数据分析；2.根据试验数据，评估过电压保护器的性能和稳定性；3.提出改进措施和建议，以优化过电压保护器的性能。
5. 结论通过上述试验，我们得出以下结论： - 过电压保护器的额定电压为220V； - 过电压保护器在不同过电压情况下能够及时动作，保护设备免受损害； - 过电压保护器的性能和稳定性良好。
6. 参考文献[1] 张三, 李四. 过电压保护器原理与应用. 电气工程学报, 20xx, 36(2): 123-135.。
35kv过电压保护器工频试验方法
35kv过电压保护器是电力系统中保护设备的重要部分，其主要功能是在系统发生过电压时，保护设备能够迅速动作，将系统和设备免受过电压的侵害。
为了验证35kv过电压保护器的性能和可靠性，需要进行一系列的工频试验。
本文将介绍35kv过电压保护器工频试验的方法和注意事项。
一、试验准备1. 确定试验设备：35kv过电压保护器、试验变压器、电流互感器、电压互感器、数字电压表、数字电流表、数字示波器等。
2. 检查试验设备：确保试验设备的正常运行和准确性能，如电流互感器、电压互感器的变比、试验仪器的准确度等。
3. 设置试验参数：确定试验变压器的额定电压和额定电流等参数。
4. 编制试验方案：根据试验要求编制试验方案和计划，包括试验电压、试验持续时间、试验装置接线等。
二、试验步骤1. 连接试验回路：根据试验方案，将35kv过电压保护器与试验变压器、电流互感器、电压互感器和数字电表等设备连接成试验回路。
2. 调节试验参数：根据试验方案中的试验电压和试验持续时间等参数，调节试验变压器的输出电压，并设置数字电表来监测试验过程中的电压和电流。
3. 进行试验：打开试验回路电源，让试验变压器输出设定的电压，观察并记录35kv过电压保护器在试验过程中的动作情况。
4. 结束试验：根据试验方案规定的持续时间，停止试验并关闭试验回路电源，记录试验结果。
三、试验注意事项1. 安全第一：在进行试验时，首先要确保试验设备和试验人员的安全，严格遵守相关的安全操作规程，做好应急处理准备。
2. 试验设备校对：在进行试验前，一定要对试验设备进行校对和检查，保证试验的准确性和可靠性。
3. 观察记录：在试验过程中要准确观察试验设备的运行情况，记录试验数据，以便后期分析和结论。
4. 结论分析：对试验结果进行分析，根据试验要求和设备性能，判断试验结果是否符合要求，提出改进建议。
四、结语35kv过电压保护器工频试验是验证保护设备性能和可靠性的重要手段。
通过严格按照试验方案进行试验，可以检验35kv过电压保护器在系统发生过电压时的动作性能和保护效果，在一定程度上保证了电力系统的安全稳定运行。
电流互感器过电压保护器 标准
电流互感器过电压保护器标准《电流互感器过电压保护器标准》1.引言在现代工业设备和电气系统中，电流互感器过电压保护器扮演着至关重要的角色。
它不仅可以确保电气系统正常运行，还能有效防止设备因过电压而损坏，保障人员和设备的安全。
然而，电流互感器过电压保护器的标准问题一直备受关注。
本文将深入探讨电流互感器过电压保护器的标准，以及相关的深度和广度问题。
2.电流互感器过电压保护器标准的定义与分类在我们开始深入讨论电流互感器过电压保护器标准之前，我们需要先明确其定义和分类。
按照国际电工委员会（IEC）的定义，电流互感器过电压保护器是指一种用于保护电气设备免受过电压损害的装置。
根据其工作原理和功能，它可以分为电压保护器、电流保护器和综合保护器等不同类型。
3.相关标准的介绍在国际上，IEC颁布了一系列与电流互感器过电压保护器相关的标准，主要包括IEC 60044-1、IEC 60044-2和IEC 60044-3等。
这些标准从不同的角度对电流互感器过电压保护器进行了规范和要求，涵盖了其设计、安装、测试和使用等方面的内容。
4.深度与广度的探讨在深度方面，电流互感器过电压保护器的标准不仅涉及到其基本原理和功能，还包括了具体的技术要求和测试方法等内容。
这些内容需要我们对电气领域有深入的理解和专业的知识才能准确把握。
而在广度方面，电流互感器过电压保护器的标准还需要考虑其在不同行业和场合的适用性，以及与其他相关标准的协调性等问题。
5.结论电流互感器过电压保护器的标准问题涉及到深度和广度两个方面。
只有我们全面理解这些标准的内容和要求，才能更好地设计和应用电流互感器过电压保护器，确保其在实际工程中发挥最大的作用。
在未来的工作中，我们还需要进一步研究和关注电流互感器过电压保护器标准的最新发展，不断提高我们的专业水平和工作能力。
6.个人观点作为一名电气工程师，我深知电流互感器过电压保护器标准的重要性。
只有严格按照相关标准要求进行设计、安装和使用，才能保证电气设备和系统的安全可靠。
过电压保护器试验方法和标准
过电压保护器试验方法和标准
过电压保护器是电气系统中重要的保护设备，其功能是在发生过电压时及时切断电路，保护设备不受损坏。
为了保证过电压保护器的正常工作，需要进行定期的试验，以下是常见的试验方法和标准：
一、过电压保护器试验方法
1、静态试验：在不接入电源的情况下，检查过电压保护器的外形，定位和接线是否正确，手动操作对应动作机构，观察指示灯，确认保护器是否正常。
2、动态试验：通过实际电源进行测试，观察保护器的动作时间和动作方式，检查保护器是否符合要求。
3、耐压试验：在过电压保护器的工作电压和额定值的基础上，加压1.5倍电压，观察保护器是否出现异常。
4、温度试验：将过电压保护器放置在高温或低温环境中，观察保护器是否正常工作。
5、电涌试验：模拟雷击等电涌冲击，检查保护器的防护性能是否符合标准要求。
二、过电压保护器试验标准
1、IEEE C62.11-2005：针对低压电气设备，包括过电压保护器的一般试验标准。
2、GB/T 17626.2-2016：电子产品电磁兼容性要求的电压暂降和瞬变试验标准。
3、IEC 61000-4-5：低压电气设备和系统的电涌试验标准。
以上是常见的过电压保护器试验方法和标准，试验时应按照标准要求进行，以保证过电压保护器的工作效果。

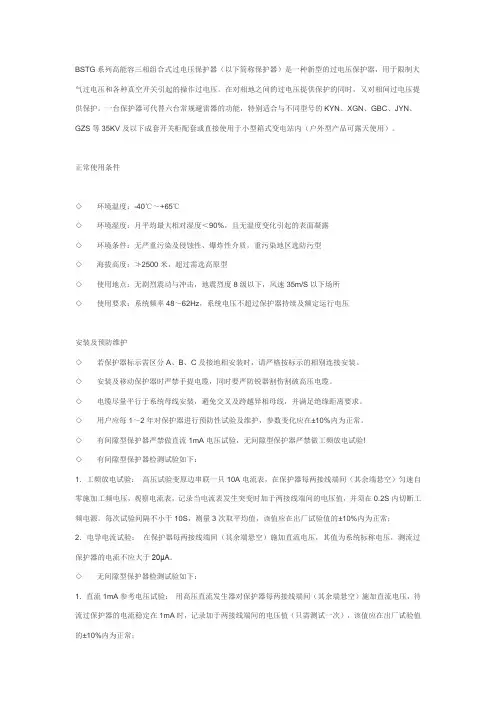

BSTG系列过电压保护器预防性试验方法
BSTG系列高能容三相组合式过电压保护器（以下简称保护器）是一种新型的过电压保护器，用于限制大气过电压和各种真空开关引起的操作过电压。
在对相地之间的过电压提供保护的同时，又对相间过电压提供保护。
一台保护器可代替六台常规避雷器的功能，特别适合与不同型号的KYN、XGN、GBC、JYN、GZS等35KV及以下成套开关柜配套或直接使用于小型箱式变电站内（户外型产品可露天使用）。
正常使用条件◇环境温度：-40℃～+65℃◇环境湿度：月平均最大相对湿度＜90%，且无温度变化引起的表面凝露◇环境条件：无严重污染及侵蚀性、爆炸性介质，重污染地区选防污型◇海拔高度：≯2500米，超过需选高原型◇使用地点：无剧烈震动与冲击，地震烈度8级以下，风速35m/S以下场所◇使用要求：系统频率48～62Hz，系统电压不超过保护器持续及额定运行电压安装及预防维护◇若保护器标示需区分A、B、C及接地相安装时，请严格按标示的相别连接安装。
◇安装及移动保护器时严禁手提电缆，同时要严防锐器割伤割破高压电缆。
◇电缆尽量平行于系统母线安装，避免交叉及跨越异相母线，并满足绝缘距离要求。
◇用户应每1～2年对保护器进行预防性试验及维护，参数变化应在±10%内为正常。
◇有间隙型保护器严禁做直流1mA电压试验，无间隙型保护器严禁做工频放电试验!◇有间隙型保护器检测试验如下：1．工频放电试验：高压试验变原边串联一只10A电流表，在保护器每两接线端间（其余端悬空）匀速自零施加工频电压，观察电流表，记录当电流表发生突变时加于两接线端间的电压值，并须在0.2S内切断工频电源。
每次试验间隔不小于10S，测量3次取平均值，该值应在出厂试验值的±10%内为正常；2．电导电流试验：在保护器每两接线端间（其余端悬空）施加直流电压，其值为系统标称电压，测流过保护器的电流不应大于20μA。
◇无间隙型保护器检测试验如下：1．直流1mA参考电压试验：用高压直流发生器对保护器每两接线端间（其余端悬空）施加直流电压，待流过保护器的电流稳定在1mA时，记录加于两接线端间的电压值（只需测试一次），该值应在出厂试验值的±10%内为正常；2．泄漏电流试验：在保护器每两接线端间（其余端悬空）施加0.75倍直流1mA参考电压，测流过保护器的电流不应大于50μA。
过电压保护器调试及试验
过电压保护器调试及试验随着真空断路器的广泛应用，其强开断能力引发的各类操作过电压，对电力设备的保护提出了新的课题，组合式过电压保护器正是为了解决这一难题而出现的新产品。
过电压保护器可用于保护电动机、开关、变压器、电容器及电缆等电器设备，保护功能完善，增加了相-相间保护，解决了相间操作过电压幅值过高对电气设备的损坏，是传统的避雷器所不具备的。
组合式过电压保护器无严格的国标定义规则，目前各生产企业，按自己在国家检测中心申请的型号，来定义自己的产品，各企业同样用途产品型号差别很大，在做过电压保护器的试验前，应先查看该产品的说明书或出厂试验报告。
第一节绝缘测试试验前应将过电压保护器擦净。
用2500V及以上兆欧表分别测量相相、相地之间的绝缘电阻。
35kV 以上的避雷器，绝缘阻值不低于2500MΩ，35kV及以下的避雷器，绝缘阻值不低于1000MΩ。
图1 过电压保护器绝缘电阻测量第二节有间隙型过电压保护器一．预防性试验及外观检查预防及检测1．工频放电试验在过电压保护器的相相、相地之间的工频放电。
测试时，从零均匀开压，观察电流表的变化，当电流突变时，表明保护器动作放电，此时电压为工频放电电压值，放电后，应在0.2s内切断工频电源。
每次测量间隔不小于15秒，测量三次，求平均值，该值不应小于说明书中规定参数值的85%。
2．复和型过电压保护器的工频放电试验有采用氧化锌非线性电阻和放电间隙串联的结构，使两者互为保护；放电间隙使氧化锌非线性电阻的荷电率为零，氧化锌的非线性特性又使放电间隙动作后立即熄弧，无续流、无截波。
当工频放电电压达到这种过电压保护器的击穿放电值时，间隙立即击穿放电，在试验回路中产生微弱的窄幅尖峰脉冲电流，并对测量回路以及周围空间造成较强烈的电磁干扰，这时，间隙放电检测仪发出报警信号（或用数字安培表因受到干扰而产生剧烈的闪烁），表明间隙成功击穿放电，该电压值为该相的工频放电电压值。
图2 过电压保护器工频放电试验接线图2．电导电流测量（泄漏电流）在保护器相相、相地之间施加直流的系统额定电压，测量流过保护器的电流不应大于20μA（有些厂家规定为不大于30μA）。
TBP三相组合式过电压保护器使用说明书
TBP三相组合式过电压保护器使用说明书TBP三相组合式过电压保护器使用说明书是一种新型的过电压保护器，主要用于发电、供电和用电企业的电力电网中。
用来保护变压器、开关、母线、电动机等电气设备，可限制大气过电压及各种开关引起的操作过电压，对相间和相对地的过电压均能起到可靠的限制作用。
一、执行标准1.1.《交流无间隙金属氧化物避雷器》GB11032-2000；1.2.《交流三相组合式无间隙金属氧化物避雷器》JB/T10496-2005；1.3.《交流三相组合式有串联间隙金属氧化物避雷器》JB/T10609-2006；1.4.《避雷器产品型号编制方法》JB/T8459-1996。
二、型号说明2.1.保护对象：A-电动机、B-发电机、变压器、母线线路、开关、C-并联补偿电容器、O-电机中性点；2.2.持续运行电压：允许持久地施加在TBP相间及相对地的工频电压有效值；2.3.外套类型：F硅橡胶外套，无‘F’为瓷外套；2.4.使用环境：W为户外型，无‘W’只适用于户内；2.5.附加功能：“IM”为产品带过电压动作记录仪（只适用于户内型35KV）；“J”为产品带过电压动作记数器（只适用于户内型10KV 及以下电压）；“J”为产品带JS-8计数器（只适用于系统电压为35KV户外型TBP）；2.6.除“W2”为不带高压电缆引出外，其余型号均采用高压电缆外引结构。
因此，对外引电缆长度“L”及线鼻子孔径“Φ”要求，由用户在订货时注明。
三、结构/特点TBP三相组合式过电压保护器使用说明书的电气原理，FR为氧化锌非线形电阻，CG为放电间隙，由于采用对称结构，其中任意三个可分别接入A、B、C三相，另一个接地线。
TBP三相组合式过电压保护器使用说明书与现行过电压保护器相比，具有其它同类产品不可比拟的特点。
3.1.采用氧化锌非线性电阻和放电间隙相组合的结构，使两者互为保护。
放电间隙使氧化锌电阻的荷电率为零，氧化锌的非线性特性又使放电间隙动作后立即熄弧，无续流、无截波，放电间隙不再承担灭弧任务，提高了产品的使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
过电压保护器试验方法和标准
电气特性试验主要包括：
1.整流器特性试验：通过对整流器的开/关特性进行测试，检查其整
流功能是否正常。
2.电感特性试验：检查电感器的电感值和电感温度特性是否符合要求。
3.电容特性试验：检查电容器的电容值、ESR值和电容与温度的关系
是否符合要求。
4.电压保护功能试验：通过施加额定电压和过电压，检测过电压保护
器是否能够及时响应并切断电流。
5.温度保护功能试验：通过改变环境温度，检测过电压保护器是否能
够在过温情况下切断电流。
6.涌流保护功能试验：通过应用短时间高压脉冲，检测过电压保护器
是否能够及时切断电流。
7.频率特性试验：检查过电压保护器在不同频率下的响应特性。
机械特性试验主要包括：
1.外观检查：检查过电压保护器外壳是否完好，是否有变形或损坏等
情况。
2.尺寸检查：检测过电压保护器的尺寸是否符合制造标准，包括长度、宽度和高度等。
3.绝缘电阻试验：通过在设备的两个非电气连接部分施加额定电压，
检测绝缘电阻是否符合要求。
4.阻燃性试验：将过电压保护器置于明火或热源下，检测其阻燃性能是否符合标准。
5.环境试验：将过电压保护器置于不同的温度和湿度条件下，检测其性能是否受到环境变化的影响。
除了IEC标准外，不同国家和地区还可以制定自己的标准和规范，以适应本地的电力系统和市场需求。
总之，过电压保护器是一种关键的电气设备，为了确保其性能和可靠性，需要进行多种试验。
根据IEC标准以及本地的标准和规范，可以有效地评估过电压保护器的质量和可靠性。
