架空输电线路接地线管理系统设计与实现
架空输电线路接地线管理系统设计与实现
摘要：随着工业化进程的加快，社会对电力的需求日益增加，电网工程不断完善，输电线路正朝着高海拔、大规模的方向发展，输电线路铺设包括架空线路和
埋地线路。
然而，埋地线路仅适用于短距离的电力传输，架空线路仍然是长途传
输的主要传输线路，露天架空线路的环境容易造成雷击的影响。
如何有效预防和
预防雷击，解决这一问题是电力技术人员需要关注的课题。
关键词：架空线路；输电线路；防雷接地；接地设计
1 引言
新时期发展下，各种电气设备、智能产品出现在人们生活、工作中，在提高
人们生活质量的同时对供电服务也提出更高的要求，电力能源逐渐成为人们赖以
生存的基础保障，如果没有了电，那也就没有了当前的美好生活。
因此，输电线
路的运行质量不仅对人们生活造成很大影响，还具有高空化、大型化、分布广的
特点，为了实现最初的目标效果，优化输电线路设计，提高架空输电线路的防雷
接地水平具有重要意义。
2 输电线路雷电产生原因及种类
2.1 产生原因
闪电的原因是云带电，这是一个大雷暴电荷云的积累。
通常，大气中的湿热
空气上升，导致稀薄的空气向下凝结，上升的热湿空气强烈地穿过云层时使水滴
破裂，导致水滴充电，水磨机被轻微带负电。
在这种情况下，当风被吹起来时，
会产生一些积极的区域。
相关数据表明，云一般在顶部产生正电荷，在底部产生
负电荷，中间是正电荷和负电荷的混合物，实际上雷云产生的最大电场强度为
3.4kV/cm，雷云的平均电场强度为1.5kV/cm。
雷暴主要由主放电和导放电两个阶
段组成，在雷雨天气下如果不按要求采取防雷措施，将会发生输电线路跳闸故障，对输电线路的正常运行产生不利影响。
2.2 种类
根据其过电压原理和物理形成过程，闪电可分为直接闪电和感应闪电，直接
雷电和雷电的性质和来源是不同的。
其中，直接雷击过电压是由雷电直接击中线路、塔架和避雷线引起的，而感应过电压是由雷电击中线路和线路之间的电磁感
应引起的。
多年的统计结果表明线路跳闸的主要原因是直接雷电过电压，雷击塔
或导线会产生较高的感应过电压，通常高于绝缘子串冲击放电电压，因此会引起
线路事故，从而影响正常供电。
直接雷击也可以根据雷击位置分为三类：直接雷
击塔、直接雷击线和屏蔽故障线，当雷击到塔或避雷导线时，雷击点和导线将产
生较大的电压差，高于放电电压绝缘水平，然后导致线路闪络。
这种现象被称为
反击，闪电直接击中避雷针，或者周围的导线可能导致线路罢工。
当雷云接近该
线时，该线受影响以感测与雷云电荷相同的束缚电荷，雷云电荷最终泄漏到地球中。
由中性点的线感应产生的感应电荷将通过泄漏到地球中，若雷云不经反击而
散落到地面或雷击到塔上，雷云电荷会瞬间散落然后消失。
此时，线路感应的束
缚电荷将转变为自由电荷并扩散到周围电路，从而形成感应过电压。
由电场变化
引起的雷电过电压称为感应过电压的静电分量，变化较大的雷电流会产生强的电
磁场，从而导体会产生强的过电压，共同构成了雷电过电压。
3 架空输电线路防雷措施
3.1 架设避雷线
架空输电线路上架设避雷线是最为有效的预防输电线路遭到雷击的措施，也
是较为常用的方法。
避雷线具有良好的导流效果，可以使流经杆塔或者输电线路
上的电流降低，避免雷电直接击到塔杆或者导线上面。
一般情况下，在选择避雷
线的时候，线路处于高压运行状态，避雷线的壁垒效果就会更好，而且成本也相
当较低。
按照相关规定，架空输电线路的电压超过110kV，就需要将避雷线与输
电线路同时架设，保护角介于20°~30°之间；如果架空输电线路的电压超过了
500kV，保护角达到大约15°即可。
将避雷线的保护角缩小，同时杆塔的高度增加，输电线路遭到雷击的几率就会有所降低。
3.2 安装线路自动重合闸装置
安装线路自动重合闸也是架空输电线路常用的一种防雷保护措施。
安装之后，当输电线路在遭受雷击跳闸时，雷击闪络大多能在线路跳闸后自动重合成功，并
立即恢复绝缘性能。
因此，装设线路自动重合闸可有效消除雷击故障，缩短跳闸
时间，提高线路供电可靠性。
3.3 加强线路绝缘及采用差绝缘和不平衡绝缘方式
根据调度数据，适当加强线路的绝缘配合和改善绝缘子性能，可提高线路的
耐雷水平。
由近几年新建线路的实践证明，在高杆塔上增加绝缘子串片数，提高
绝缘子串的50%冲击闪络电压值，可以有效增强线路的耐雷水平，从而降低雷击
跳闸率。
差绝缘方式是指同一基杆塔上三相绝缘之间有差异，下面两相绝缘比最
上面一相各多一片绝缘子。
当雷击杆塔或导线时导线绝缘先被击穿，雷电流经杆
塔入地，避免了两相闪络。
据统计，采用差绝缘方式，架空输电线路的耐雷水平
可提高24%左右。
在高压线路上采用不平衡绝缘方式是指双回路的绝缘子串片数
有差异，当发生雷击时，绝缘子串片数少的回路先闪络，该回路导线相当于地线，提高了绝缘子片数多的线路的耐雷水平，可降低双回路雷击同时跳闸率，从而保
障了绝缘子片数多的回路线路能连续供电。
3.4 架空输电线路上加装耦合地线
为了降低架空输电线路的发生率，在架空输电线路上加装耦合地线也是极为
有效的。
具体来讲，就是在架空输电线路上容易被雷电击的位置加装耦合地线，
使输电线路运行中，如果杆塔或者线路遭雷击，耦合地线就可以发挥耦合的作用
将电流进行分流，以使架空输电线路的接地电阻降低。
采用这种方法可以使输电
线路较少受到雷击的影响，使得高架空输电线路的运行有所保障。
4 架空输电线路接地的设计
4.1 做好塔杆的接地设计
塔杆作为架空输电线路的支撑条件，自身所具备的接地情况对线路整体防雷
性能产生影响。
为了降低架空输电线路受到雷击的可能性，对线路塔杆实施有效
的接地设计非常重要，设计人员需要做好地形条件及气候条件的调查，分析雷电
活动区域及雷击发生的频率，合理布置塔杆位置。
与此同时，测量该区域土壤电
阻率，确保塔杆接地设计的合理性。
4.2 降低接地电阻
除了做好塔杆的接地设计以外，降低接地电阻的影响也是非常重要的一方面，这对输定线路发生雷击和跳闸现象有很大影响。
因为输电线路自身所具备的抗雷
击能力与接地电阻呈反比关系，当接地电阻越大的时候，架空输电线路越不容易
产生雷击跳闸故障。
由此可见，合理的接地装置是提高架空输电线路安全运行的
有效条件，尽可能的降低接地电阻对雷击现象的影响，促进架空输电线路的安全
运行。
4.3 使用降阻剂
降阻剂对接地电阻具有直接作用，具有长久性、稳定性的特点。
降阻剂自身具备多种成分的导电体，将其埋设在土壤与接地体之间，能够与金属接地体形成一个有效的整体，提高电流流通面。
另外，降阻剂的应用还能够降低土壤中的电阻率，起到对周围土壤渗透的效果，从而在接地体周围形成一个较为平缓的低电阻区域。
降阻剂的应用可以提高架空输电线路的防雷水平，减少接地体的数量，节约成本费用，提高防雷效果。
在使用中设计人员应该根据输电线路的具体接地情况，明确设计目的，充分发挥降阻剂所具有的功能效益。
5 结束语
总之，随着输电线路的逐渐地延长，电压越来越高，架空输电线路以其低成本、检修容易的特点而被广泛使用。
但是，在架空输电线路运行的过程中，会受到自然因素、设计因素和施工因素的影响而导致输电线路防雷失效。
针对架空输电线路遭到雷击而跳闸的原因进行研究，对架空输电线路的防雷设计和接地设计具有一定的参考意义。
参考文献：
[1]杨飚.架空输电线路防雷与接地的设计[J].低碳世界.2017（27）
[2]杨科.架空输电线路防雷与接地的设计[J].中国新技术新产品.2016（14）
[3]张冯硕.架空输电线路防雷与接地的设计探析[J].企业技术开发.2015（36）。
供电公司输电线路信息管理系统的设计与实现
供电公司输电线路信息管理系统的设计与实现摘要：输电线路能够正常运转是电网安全工作的基础条件，同时也影响到电能的使用质量。
目前，供电公司的输电线路维护仍主要采用传统人工管理的方式，巡检人员现场纸质记录巡视和维护记录，并需要再次将纸质记录录入到系统中。
此外，由于凉山大部分线路地处环境恶劣的位置，巡检人员无法进入或不便于人工巡检，导致这些区域的线路运行状况无法被管理人员及时掌握。
如何对输电线路进行有效、高水平的科学管理，保证线路的生产质量，360度无死角排查线路隐患，成为了供电公司亟需解决的难题。
本文针对供电公司在线路管理存在的困难，通过软件工程、网络通信、传感器、数据库等多种综合技术手段，提出基于公司实际需求建立输电线路信息管理系统的方案。
关键词：供电公司；输电线路；信息管理系统；设计；实现1供电公司输电线路信息管理系统的设计1.1系统硬件设计1.1.1物理拓扑结构在硬件设备厂家的协助下，对系统的物理拓扑结构进行了设计和简要分析。
整套系统主要由监测终端和后台管理系统构成。
监测终端由硬件厂家提供和安装，由传感器、处理器、摄像头、通信模块和电源等组成。
传感器用于采集线路前端数据信息。
处理器接收、采集、存储传感器数据。
电源一般采用太阳能电池和蓄电池组合供电。
后台管理系统即本文研究的供电公司输电线路信息管理系统。
1.1.2监测终端监测终端的核心组件是各种不同传感器，例如倾角、拉力、风速传感器、温湿度等传感器。
传感器将采集的数据通过RS485通信方式传给监测终端中的主处理器单元，处理器内置嵌入式系统，可对采集的数据进行加工和存储，最后由通信模块经移动专网（GPRS、3G、4G）或无线+光纤（针对无信号覆盖区域设计）的传输方式将数据传输回公司的内网中。
监测终端采集的主要数据如下：（1）气象数据。
输电线路存在于复杂的气象环境中，气象数据是以环境数据为主体，反映了输电线路周围环境情况，同时对输电线路其他指标造成干扰。
架空输电线路的接地装置
架空输电线路的接地装置所谓接地是指用接地线和接地体将电力设备、架空送电线路杆塔、避雷线、避雷器与大地相连。
接地体是指埋入地中并与大地接触的金属导体，分为自然接地体和人工接地体两种。
自然接地体是指直接与大地接触的金属构件、杆塔基础和拉线等。
人工接地体是指特地敷设的金属导体。
根据敷设方法的不同，又分为水平接地体和垂直接地体两种。
水平接地体一般采纳圆钢或扁钢。
接地体的长度和根数依据接地电阻值的要求确定。
接地体的埋深应不小于0.6m。
为了削减相邻接地体之间的屏蔽作用，接地体之间的距离不宜小于5m。
垂直接地体垂直敷设于地中。
一般采纳角钢或钢管，为了使接地体与大地联结牢靠，接地体的长度不宜小于2m。
为了削减接地电阻，确保接地牢靠，接地体不宜少于两根。
为了削减接地体间的屏蔽作用，提高利用系数，接地体间的距离一般为其长度的两倍。
为充分发挥接地体的散流作用，接地体顶端距地面应不小于0.6m。
接地线是指电力设备、避雷线、避雷器或架空送电线路杆塔与接地体连接的金属导体。
接地体和接地线的规格，既要满意热稳定性的要求，又要能承受肯定年限的腐蚀。
其最小规格见表1规定。
表1接地体和接地线的最小规格种类规格及单位地上（屋外）地下圆钢直径（㎜）68扁钢截面（mm2）4848厚度（㎜）44角钢厚度（㎜）2.54钢管管壁厚度（㎜）2.53.5对于南方湿热地区、盐碱地区或其他严峻腐蚀地区，应适当加大截面，或实行热镀锌、热镀锡措施。
接地体和接地线总称为接地装置，其作用是将雷电流引入大地，并通过接地体向大地集中，以爱护送电线路的正常运行。
接地装置的型式，有设计部门依据土壤电阻率及允许的接地电阻（见表2）确定。
表2有避雷线架空送电线路杆塔的工频接地电阻土壤电阻率ρ（Ω·m）ρ≤100100＜ρ≤500500＜ρ≤10001000＜ρ≤2000ρ≥2000允许工频电阻（Ω）1015202530有关详细规定不述。
在土壤电阻率ρ≤100Ω·m的潮湿地区，如杆塔的自然接地电阻不大于表1-7中规定，可利用铁塔和钢筋混凝土电杆的自然接地（包括铁塔基础以及钢筋混凝土杆埋入地中的杆段和底盘、拉线盘等），不必另人工接地装置，但发电厂、变电所的进出线地段除外。
输电线路接地施工方案
第一章工程简介架空线路杆塔接地对电力系统的安全稳定运行至关重要，降低杆塔接地电阻是提高线路耐雷水平，减少线路雷击跳闸率的主要措施。
由于杆塔接地电阻高而产生的雷击闪络事故相当多。
由于大部分位于山区、地质条件较差，许多杆塔的接地电阻不合格，有不少杆塔的接地电阻严重不符合要求，且锈蚀严重，造成线路耐雷水平低，经常发生雷电绕击、反击，使线路跳闸，影响了电网的安全稳定运行。
因此，本次对浔青II线、港山I线、浔妙II线等3条线路接地网进行维修，降低杆塔接地电阻，使之达到合格范围，对防止雷击跳闸，保证电网安全是非常重要的。
本次柘青线差异化防雷大修工程，维修杆塔接地网共计42基，维修线路3条分别为浔青II线29基、港山I线9基、浔妙II线3基。
●本工程业主：●本标段施工单位：●质量目标：保证贯彻和顺利实施工程主要设计技术原则，满足国家施工验收规范和质量评定标准规程优良级标准的要求，确保工程实现零缺陷移交。
杜绝重大施工质量事故和质量管理事故。
第二章杆塔接地施工的要求2.1 质量要求1、本次接地改造所用接地体钢筋均为§10，接地鼻子均为§162、接地体埋深不得小于0.6m，回填时，要清除石块、树枝等影响接地电1阻的杂物，并留15cm的防沉层，对于土质不要的地方，要更换土壤。
3、接地体埋设路径尽量避开可能挖沟及易山水冲刷地带，以避免接地体外露，尽量向低洼潮湿的地带敷设，利于降低接地电阻。
4、接地鼻子必须镀锌良好，接地鼻子与接地体必须双面焊接，焊接前必须清理连接处的氧化物，焊接长度不小于圆钢直径的10倍。
5、接地鼻子与杆塔连接必须良好可靠6、只要敷设了接地体，新、旧都必须焊接连接2.2 工作要求1、接地鼻子锈蚀程度达到20%以上必须更换，发现在任务单中未体现的杆塔时，需向负责人汇报确认。
2、所有接地引下线都必须压接。
3、铁塔四角都必须与接地体连接，砼排杆如只有一边有外接地引下线，另一边必须敷设新接地体，并与老接地体连接，预留接地连接口，待安装外接地引下线后与接地鼻子连接。

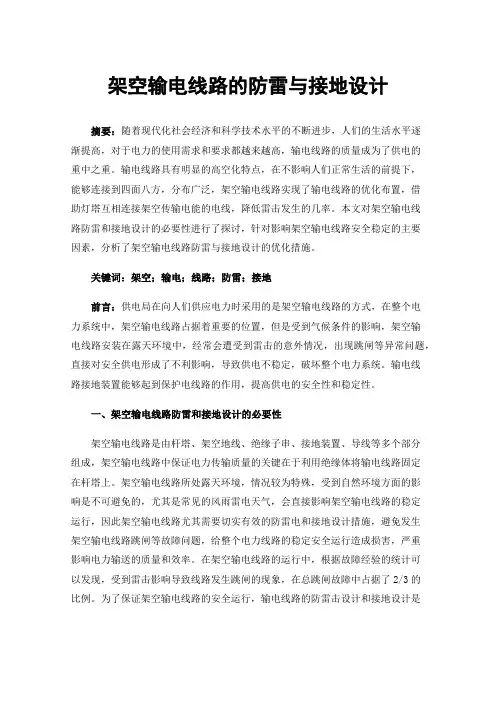

架空输电线路的防雷与接地设计
架空输电线路的防雷与接地设计摘要：随着现代化社会经济和科学技术水平的不断进步，人们的生活水平逐渐提高，对于电力的使用需求和要求都越来越高，输电线路的质量成为了供电的重中之重。
输电线路具有明显的高空化特点，在不影响人们正常生活的前提下，能够连接到四面八方，分布广泛，架空输电线路实现了输电线路的优化布置，借助灯塔互相连接架空传输电能的电线，降低雷击发生的几率。
本文对架空输电线路防雷和接地设计的必要性进行了探讨，针对影响架空输电线路安全稳定的主要因素，分析了架空输电线路防雷与接地设计的优化措施。
关键词：架空；输电；线路；防雷；接地前言：供电局在向人们供应电力时采用的是架空输电线路的方式，在整个电力系统中，架空输电线路占据着重要的位置，但是受到气候条件的影响，架空输电线路安装在露天环境中，经常会遭受到雷击的意外情况，出现跳闸等异常问题，直接对安全供电形成了不利影响，导致供电不稳定，破坏整个电力系统。
输电线路接地装置能够起到保护电线路的作用，提高供电的安全性和稳定性。
一、架空输电线路防雷和接地设计的必要性架空输电线路是由杆塔、架空地线、绝缘子串、接地装置、导线等多个部分组成，架空输电线路中保证电力传输质量的关键在于利用绝缘体将输电线路固定在杆塔上。
架空输电线路所处露天环境，情况较为特殊，受到自然环境方面的影响是不可避免的，尤其是常见的风雨雷电天气，会直接影响架空输电线路的稳定运行，因此架空输电线路尤其需要切实有效的防雷电和接地设计措施，避免发生架空输电线路跳闸等故障问题，给整个电力线路的稳定安全运行造成损害，严重影响电力输送的质量和效率。
在架空输电线路的运行中，根据故障经验的统计可以发现，受到雷击影响导致线路发生跳闸的现象，在总跳闸故障中占据了2/3的比例。
为了保证架空输电线路的安全运行，输电线路的防雷击设计和接地设计是需要工作人员重视的关键环节，以此提高架空输电线路的防雷性能，保证稳定的电力输送[1]。
架空输电线路接地装置的优化设计
架空输电线路接地装置的优化设计发布时间：2021-06-30T01:54:06.456Z 来源：《现代电信科技》2021年第4期作者：马金宁[导读] 近年来，社会生产生活用电需求不断增加，这对输电线路的供电能力提出了更高的要求。
随着输电线路覆盖范围的不断扩大，输电线路的数量也在逐年增加。
由于线路数量较多，雷电天气下线路故障较多。
（内蒙古电力（集团）有限责任公司巴彦淖尔电业局内蒙古自治区巴彦淖尔市 015000）摘要：中国幅员辽阔，跨度大，易受天气等自然因素影响。
近年来，随着社会的发展，用电需求也在不断增加，输电线路的覆盖面也在不断扩大。
输电线路以远距离输电为主，且在高压环境下运行，在雷电天气下更易受雷电的影响。
考虑到输电线路长期的户外环境，不可能避免雷雨天气。
因此，为保证输电线路在雷雨天气下稳定运行，必须采取充分的防雷接地措施，做好防雷接地设计，并进行专业的技术维护，确保良好的防雷接地效果。
鉴于此，本文主要分析了架空输电线路接地装置的优化设计。
关键词：架空输电线路；接地装置；优化设计导言近年来，社会生产生活用电需求不断增加，这对输电线路的供电能力提出了更高的要求。
随着输电线路覆盖范围的不断扩大，输电线路的数量也在逐年增加。
由于线路数量较多，雷电天气下线路故障较多。
机组地处高原，因线路位于高山地带，海拔约1000~3200m，加上有较大的穿越线路，且线路有雷电反击和屏蔽失效的威胁。
所以防雷方法非常重要，为了有效减少线路故障，有必要采取相应的防雷接地处理措施，但就目前的防雷接地措施而言，还存在一些问题需要解决，在这方面，本文进行了相关的研究。
1接地装置概述接地装置是输电线路的重要组成部分，主要由接地体和接地导线组成。
接地体又称接地网，是雷电放电的主体。
当输电线路遭受雷击时，雷击电流通过接地体分散到地面。
接地体主要由人工接地体和自然接地体组成。
人工接地体主要包括水平辐射接地装置、垂直辐射塑料接地装置、闭合环接地装置等，为有效降低土壤电阻率，通常采用接地模块、缓释离子接地体等降阻材料；自然接地体是指利用基础混凝土作为自然接地体来分担电流的一部分。

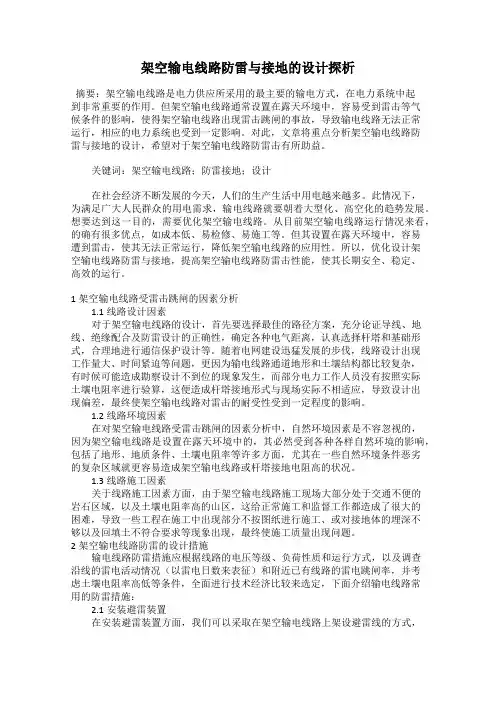

架空输电线路防雷与接地的设计探析
架空输电线路防雷与接地的设计探析摘要：架空输电线路是电力供应所采用的最主要的输电方式，在电力系统中起到非常重要的作用。
但架空输电线路通常设置在露天环境中，容易受到雷击等气候条件的影响，使得架空输电线路出现雷击跳闸的事故，导致输电线路无法正常运行，相应的电力系统也受到一定影响。
对此，文章将重点分析架空输电线路防雷与接地的设计，希望对于架空输电线路防雷击有所助益。
关键词：架空输电线路；防雷接地；设计在社会经济不断发展的今天，人们的生产生活中用电越来越多。
此情况下，为满足广大人民群众的用电需求，输电线路就要朝着大型化、高空化的趋势发展。
想要达到这一目的，需要优化架空输电线路。
从目前架空输电线路运行情况来看，的确有很多优点，如成本低、易检修、易施工等。
但其设置在露天环境中，容易遭到雷击，使其无法正常运行，降低架空输电线路的应用性。
所以，优化设计架空输电线路防雷与接地，提高架空输电线路防雷击性能，使其长期安全、稳定、高效的运行。
1架空输电线路受雷击跳闸的因素分析1.1线路设计因素对于架空输电线路的设计，首先要选择最佳的路径方案，充分论证导线、地线、绝缘配合及防雷设计的正确性，确定各种电气距离，认真选择杆塔和基础形式，合理地进行通信保护设计等。
随着电网建设迅猛发展的步伐，线路设计出现工作量大、时间紧迫等问题，更因为输电线路通道地形和土壤结构都比较复杂，有时候可能造成勘察设计不到位的现象发生，而部分电力工作人员没有按照实际土壤电阻率进行验算，这便造成杆塔接地形式与现场实际不相适应，导致设计出现偏差，最终使架空输电线路对雷击的耐受性受到一定程度的影响。
1.2线路环境因素在对架空输电线路受雷击跳闸的因素分析中，自然环境因素是不容忽视的，因为架空输电线路是设置在露天环境中的，其必然受到各种各样自然环境的影响，包括了地形、地质条件、土壤电阻率等许多方面，尤其在一些自然环境条件恶劣的复杂区域就更容易造成架空输电线路或杆塔接地电阻高的状况。
新型变电站接地线管理系统设计和实现
Ｄ ｅ ｉ ｎ ａ ｍ ｐｌｍ ｅ ｔ ｔｏ ｏ ｗ ｒ ｕｎｄ Ｍ ａ ｇ ｍ ｅ ｔＳ ｔ ｍ ｓｇ ｎｄ Ｉ ｅ ｎ ａ ｉ ｎ ｆ ｒＮｅ Ｇ ｏ ｎａ ｅ ｎ ｙｓｅ
Ｗｕ Ｓ ｕｉ ｎ ｈ ｐｉｇ Ｚｈ ｎ Ｙ Ｚ ｇ ｐｉ ｇ ａ ｇ ｕ ａｎ Ｈｅ ｎ
员 负责维 护和 管理 。 电力 设备 检修工 作 中如需 悬挂 接地 线 ，由检修 人 员 向值班 人 员提 出 ，由值 班 人员
的管 理 是 否 完 善 直接 关 系 到 变 电所 的 安 全 稳 定 运
行 。据有 关 资料 统计 ，接 地线 管理 不完 善 导致 的 电 力 系统 故 障 占有很 大 的 比例 Ｉ。因此 ，完 善 电力 系 Ｊ Ｊ 统 接地 线 管理 ，提 高接地 线 的智 能化 管理水 平 ，对 于 减少 因接 地线 引起 的 电力 系统故 障 ，保证 电网的
的 串口通信 ； 通过 Ｄ ｅｍ ａｅ及 Ａ ｃｓ 数据库功 能 ， ｒａ Ｗｅｖｒ ｃｅｓ 管理 实时数据 ； 助 Ｉ 借 Ｉ 台构建 网络服务 ， ｓ平
远程 管理 的 Ｄ ｅ ｍＷｅｖｒ ｒａ ａ ｅ 动态数据 。最后 给 出了利用该 系统管理 的几种接地 线的典型应用 。 关键 词 ：接地 线； 变 电站； 实施检 测； 远端管 理
（ ｈｊ ｎ ｕ ｈ ｕＥｅｔ ｃ ｏ ｒ ｕｅｕ Ｑ ｚ ｏ ， ｈｊ ｎ ２ ０ ０ Ｚ ｅｉ ｇＱ ｚ ｏ ｌｃ ｉ Ｐ ｗｅ Ｂ ｒａ ， ｕ ｈ ｕ Ｚ ｅ ａ ｇ３ ４ ０ ） ａ ｒ ｉ
Ａｂｓ ｒ ｃ Ｉ ｈｉ ａ ｒ ｈｅ ｆａ ｏ ａ ｔ ｉ ｅ ｍａ ａ ｅ ｅ ｔ１ ｎ ｒ ｄ ｅ Ｂａ ｅ ｎ ｔ ｉ ａ ， ｈｅ ｔ ａ ｔ ｎ ｔ ｓｐ ｐｅ，ｔ ｗ ｆｅ ｒｈ ｌｎ ｎ ｇ ｍ ｎ Ｓ ｉｔｏ ｕｃ ｄ． ｓ ｄ ｏ ｈ ｓ ｆ ｗ ｔ ｌ ｌ
架空输电线路防雷整治及接地设计
架空输电线路防雷整治及接地设计发布时间：2022-07-21T09:15:24.535Z 来源：《中国电业与能源》2022年5期3月作者：吴川锦[导读] 我国电力行业最近几年发展非常迅速，推动我国各行业不断进步的同时改善我国民生。
吴川锦海南耐迪电力工程有限责任公司海南海口 570216摘要：我国电力行业最近几年发展非常迅速，推动我国各行业不断进步的同时改善我国民生。
架空输电线路是用来传输电能的常见输电线路之一，输电线路的防雷措施方案，影响着输电线路安全可靠运行。
本文针对输电线路防雷措施方案及杆塔接地网设计，提出设计中需注意的一些问题，探究解决办法。
关键词：架空输电线路；防雷整治；接地设计引言伴随着电力电网的快速发展，输电线路越来越多，雷击所引起的线路跳闸停电事故日益增加，高压电网的雷击事故也呈加剧之势。
同时，随着电网系统容量的增大，一旦遭受雷击发生事故，若处理不当很容易造成系统不稳定，特别是重要输电线路牵一发动全身，严重时导致电网发生解裂甚至崩溃，造成大面积停电的重大电网事故，给社会和人民带来难以估量的损失和后果。
为解决雷暴天气架空输配电线路跳闸率高、影响线路安全稳定运行的问题，开展架空输电线路防雷接地技术探究。
1、架空输电线路遭受雷击现象1.1直击雷过电压雷电直击杆塔、导地线引起的线路过电压，雷电流通过杆塔塔身、接地网流入大地时，在杆塔的接地体以及与它们相连接的金属导体上会产生非常高的电压，对周围与它们连接的导线之间产生巨大的电位差，这个电位差会引起闪络。
在闪络瞬间与大地间存在着很高的电压，从而击穿绝缘子发生跳闸。
1.2感应雷过电压雷击线路附近大地，由于电磁感应在导线上产生的过电压，从而击穿绝缘子发生跳闸。
2、雷击跳闸主要影响因素分析2.1主要影响因素雷电的产生不是人为可以控制，且其现象是十分复杂的，主要引起线路跳闸的有绕击跳闸、反击跳闸两种方式。
其中影响雷击跳闸主要因素有线路绝缘水平、雷电流幅值、线路保护角、杆塔高度、杆塔接地电阻、土壤电阻率、地面倾角等等。
架空输电线路接地设计探讨
架空输电线路接地设计探讨摘要:接地装置是架空输电线路防雷的主要措施，其可靠性对保证输电线路安全稳定运行具有重大意义。
本文对架空输电线路接地设计进行了探讨，指出了不同的土壤电阻率应采用不同的接地方式，比较了常规接地方式和高土壤电阻率地区的接地方式，并提出了降低杆塔接地电阻的有效措施，可供线路接地设计人员参考。
关键词：架空输电线路；接地设计；接地方式；土壤电阻率近年来，随着我国经济不断发展，社会对供电量每年都保持着较大增长的需求, 这对架空输电线路安全稳定运行的要求也越来越高。
架空输电线路由架空地线、导线、杆塔、绝缘子串、接地装置等组成。
在防雷上，接地装置是架空输电线路防雷的主要措施，通过依靠接地装置将雷电流迅速引入大地，所以说接地装置是保障设施起到应有保护作用的关键。
接地装置有多种形式，应根据不同的土壤电阻率来确定所采用的接地方式，因此，只有合理、科学的接地设计才能保证架空输电线路的安全稳定运行。
1 接地电阻的要求接地装置有多种形式，应根据不同的土壤电阻率来确定所采用的接地方式，以达到DL/T620--1997《交流电气装置的过电压和绝缘配合》及DL/T621--1997《交流电气装置的接地》规定，有地线的送电线路每基杆塔的接地装置，在雷季干燥时，不连地线的工频接地电阻，不宜超过表1所列数值。
表1 雷季干燥且不连地线杆塔接地电阻要求值2人工接地体的材料人工接地体是指人为埋入地下用作接地装置的导体，水平敷设的可采用圆钢、扁钢；垂直敷设的可采用角钢、钢管、圆钢等。
接地装置（包括接地体和接地引下线）的导体截面，应符合热稳定与均压的要求，且不应小于表2所列规格。
表1 接地体和接地引下线的最小规格特别需要主要的是，在腐蚀性较强场所，应根据腐蚀的性质采取热镀锡、热镀锌等防腐措施，或适当加大截面。
目前在实际架空输电线路工程中，为了延长接地体的寿命，一般采用φ12热镀锌圆钢作接地引下线和接地体。
3架空输电线路接地装置的型式(1)在ρ≤100Ω·m的地区，如接地电阻不大于表1规定，可利用铁塔和钢筋混凝土杆的自然接地（包括铁塔基础以及钢筋混凝土杆埋入地中的杆段和底盘、拉线盘等），不必另设人工接地装置，但发电厂、变电所的进线段除外。
基于CDEGS软件的架空输电线路接地设计
测试工具2020.09基于CDEGS软件的架空输电线路接地设计郝雪(中铁二院工程集团有限责任公司，四川成都，610000)摘要：架空输电线路雷击跳闸是影响供电安全的重要因素,而接地装置是输电线路防雷保护的主要措施之一。
结合国外架空输电线路工程的接地设计工作，对架空输电线路的接地计算和设计进行了深入探讨。
本文运用规程计算方法和加拿大CDEGS接地计算软件相对比，对杆塔接地电阻进行了详细的计算分析，为设计工作提供了坚实的基础。
关键词：架空输电线路；CDEGS；接地设计Grounding Design of Overhead Transmission Lines Based onCDEGS SoftwareHao Xue(China Railway Second Hospital Engineering Group Co.,Ltd・，Chengdu Sichuan,610000) Absrtact：lightning tripping of overhead transmission line is an important factor affecting power supply safety,and grounding device is one of the main measures for lightning protection of transmission bined with the grounding design of the overhead transmission line project,the grounding calculation and design of the overhead transmission line are discussed pared with the Canadian CDEGS grounding calculation software,this paper makes a detailed calculation and analysis of the grounding resistance of the tower,which provides a solid foundation for the design work.Keywords:overhead transmission line;CDEGS;grounding designo前言输电线路杆塔接地对电力系统的安全稳定运行至关重要。
