变电站二次设备的接地施工方法
变电站系统中的二次设备防雷接地
变电站系统中的二次设备防雷接地发表时间：2016-12-22T13:38:27.130Z 来源：《电力设备》2016年第21期作者：李天宇马远[导读] 文中对变电站系统中的二次设备防雷接地进行了分析，仅供参考。
（国网河北省电力公司行唐县供电分公司河北行唐 050600）摘要：目前，随着我国电力系统不断发展，系统对防雷保护能力提出了更高的要求。
而从当前我国电网防雷技术的发展来看，一次系统防雷基本达到了安全、可靠的目的，不会出现严重的雷击事故。
但随着现代科学技术的发展，以计算机、微型电子仪器为基础的二次系统在电网中所占的比例越来越大，而这些设备由于耐压水平低，一旦出现雷击事故就可能出现损坏，对电网安全运行产生严重影响。
因此，需要重视对变电站二次系统防雷保护技术的研究，为推动变电站平稳运行奠定基础。
文中对变电站系统中的二次设备防雷接地进行了分析，仅供参考。
关键词：关键词：变电站；二次设备；防雷接地 1导言工业的发展对电力行业的发展提出了更高的要求，越来的供电量已将无法满足现代化工业发展的需要，电力行业不断提升发电量，在原来标准上提高输送电量的容量。
电力系统包括发电、变电、输电、配电、用电整个过程的各个环节，因此电力行业要做好各环节的质量保证工作。
由于我国是雷电频发的国家，南方地区每年的5、6月份是雷电频发的高峰期，如果雷电侵入变电站系统中的二次设备造成雷击事故，将会产生很大的损失。
文章主要通过说明雷电对变电站二次系统的入侵途径，以及二次设备的耐雷电强度，阐述变电站系统中的二次设备防雷接地技术，以实现我国发电站的安全可靠运行。
2雷电入侵变电站建筑物内设备的途径分析 2.1配电线路引入的雷电过电压变电站二次设备在运行过程中，雷电流主要通过通信电缆或电源线传至母线，然后通过母线传导至配电机房控制系统。
在传导过程中，其电压峰值被安装在变电系统中的避雷保护装置削弱，又受到变压器低压出线的平波作用的影响，最后到达配电控制系统的电压强度基本不会对配电系统造成安全威胁。

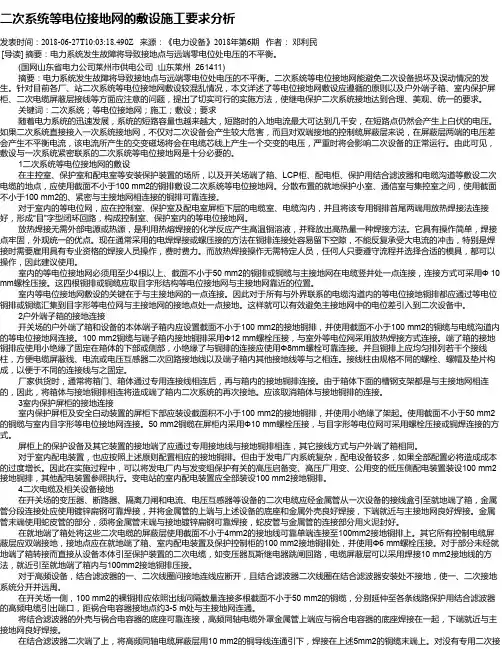

二次系统等电位接地网的敷设施工要求分析
二次系统等电位接地网的敷设施工要求分析发表时间：2018-06-27T10:03:18.490Z 来源：《电力设备》2018年第6期作者：邓利民[导读] 摘要：电力系统发生故障将导致接地点与远端零电位处电压的不平衡。
(国网山东省电力公司莱州市供电公司山东莱州 261411)摘要：电力系统发生故障将导致接地点与远端零电位处电压的不平衡。
二次系统等电位接地网能避免二次设备损坏及误动情况的发生。
针对目前各厂、站二次系统等电位接地网敷设较混乱情况，本文详述了等电位接地网敷设应遵循的原则以及户外端子箱、室内保护屏柜、二次电缆屏蔽层接线等方面应注意的问题，提出了切实可行的实施方法，使继电保护二次系统接地达到合理、美观、统一的要求。
关键词：二次系统；等电位接地网；施工；敷设；要求随着电力系统的迅速发展，系统的短路容量也越来越大，短路时的入地电流最大可达到几千安，在短路点仍然会产生上白伏的电压。
如果二次系统直接接入一次系统接地网，不仅对二次设备会产生较大危害，而且对双端接地的控制缆屏蔽层来说，在屏蔽层两端的电压差会产生不平衡电流，该电流所产生的交变磁场将会在电缆芯线上产生一个交变的电压，严重时将会影响二次设备的正常运行。
由此可见，敷设与一次系统紧密联系的二次系统等电位接地网是十分必要的。
1二次系统等电位接地网的敷设在主控室、保护室和配电室等安装保护装置的场所，以及开关场端了箱、LCP柜、配电柜、保护用结合滤波器和电缆沟道等敷设二次电缆的地点，应使用截面不小于100 mm2的铜排敷设二次系统等电位接地网。
分散布置的就地保护小室、通信室与集控室之问，使用截面不小于100 mm2的、紧密与主接地网相连接的铜排可靠连接。
对于室内的等电位网，应在控制室、保护室及配电室屏柜下层的电缆室、电缆沟内，并且将该专用铜排首尾两端用放热焊接法连接好，形成“目”字型闭环回路，构成控制室、保护室内的等电位接地网。
放热焊接无需外部电源或热源，是利用热熔焊接的化学反应产生高温铜溶液，并释放出高热量一种焊接方法。
变电站设备保护接地施工方案三篇
《变电站设备保护接地施工方案》一、项目背景随着电力需求的不断增长，变电站在电力系统中的重要性日益凸显。
为了确保变电站设备的安全可靠运行，保护接地系统的施工至关重要。
本施工方案旨在为变电站设备保护接地工程提供详细的指导，确保施工过程符合国家规范和安全标准，提高接地系统的可靠性和稳定性。
变电站设备保护接地的主要目的是将设备外壳、构架等与大地连接，以防止设备因漏电、雷击等原因对人员和设备造成危害。
同时，良好的接地系统还可以降低电气干扰，提高设备的运行稳定性。
二、施工步骤1. 施工准备（1）熟悉施工图纸和技术规范，了解接地系统的设计要求和施工要点。
（2）组织施工人员进行技术交底，明确施工任务和质量要求。
（3）准备施工所需的材料和设备，包括接地扁钢、接地极、电焊条、电焊机等。
（4）对施工现场进行清理和平整，确保施工场地符合安全要求。
2. 接地极安装（1）根据设计要求确定接地极的位置和数量。
接地极一般采用镀锌角钢或钢管，长度不应小于 2.5 米。
（2）使用钻机或人工挖掘的方式在指定位置开挖接地极坑，坑的深度应符合设计要求。
（3）将接地极垂直放入坑中，确保接地极与地面垂直。
然后用细土回填接地极坑，并分层夯实。
3. 接地干线敷设（1）接地干线一般采用镀锌扁钢，其规格应符合设计要求。
（2）按照设计图纸确定接地干线的敷设路径，在地面上进行标记。
（3）使用电焊机将接地扁钢焊接成连续的接地干线，焊接处应牢固可靠，焊缝应饱满，不得有夹渣、气孔等缺陷。
（4）接地干线在穿过墙壁、楼板等部位时，应加装保护套管。
4. 设备接地连接（1）将设备的接地端子与接地干线进行连接，连接方式可以采用螺栓连接或焊接。
（2）对于需要接地的设备外壳、构架等，应确保接地连接牢固可靠，接触良好。
（3）对设备接地连接进行检查和测试，确保接地电阻符合设计要求。
5. 接地系统测试（1）在接地系统施工完成后，使用接地电阻测试仪对接地系统进行测试。
（2）测试时，应将接地电阻测试仪的两个测试电极分别与接地极和接地干线连接，读取测试数据。

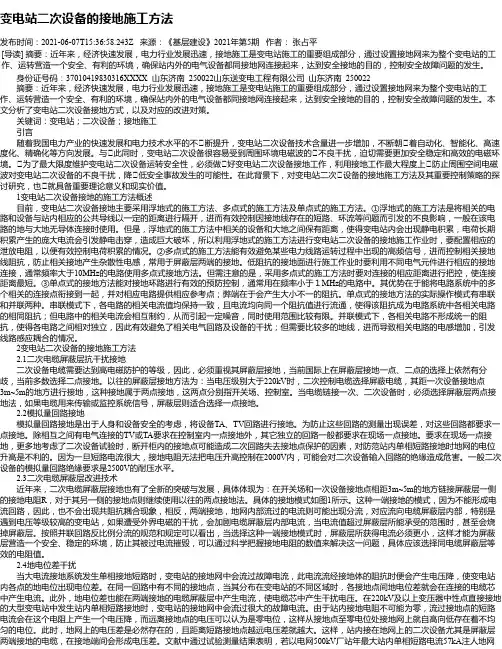

变电站二次设备的接地施工方法
变电站二次设备的接地施工方法发布时间：2021-06-07T15:36:58.243Z 来源：《基层建设》2021年第5期作者：张占平[导读] 摘要：近年来，经济快速发展，电力行业发展迅速，接地施工是变电站施工的重要组成部分，通过设置接地网来为整个变电站的工作、运转营造一个安全、有利的环境，确保站内外的电气设备都同接地网连接起来，达到安全接地的目的，控制安全故障问题的发生。
身份证号码：37010419830316XXXX 山东济南 250022山东送变电工程有限公司山东济南 250022摘要：近年来，经济快速发展，电力行业发展迅速，接地施工是变电站施工的重要组成部分，通过设置接地网来为整个变电站的工作、运转营造一个安全、有利的环境，确保站内外的电气设备都同接地网连接起来，达到安全接地的目的，控制安全故障问题的发生。
本文分析了变电站二次设备接地方式，以及对应的改进对策。
关键词：变电站；二次设备；接地施工引言随着我国电力产业的快速发展和电力技术水平的不 断提升，变电站二次设备技术含量进一步增加，不断朝 着自动化、智能化、高速度化、精确化等方向发展。
与 此同时，变电站二次设备很容易受到周围环境电磁波的 不良干扰，迫切需要更加安全稳定和高效的电磁环境。
为了最大限度维护变电站二次设备运转安全性，必须做 好变电站二次设备接地工作，利用接地工作最大程度上 防止周围空间电磁波对变电站二次设备的不良干扰，降 低安全事故发生的可能性。
在此背景下，对变电站二次 设备的接地施工方法及其重要控制策略的探讨研究，也 就具备重要理论意义和现实价值。
1变电站二次设备接地的施工方法概述目前，变电站二次设备接地主要采用浮地式的施工方法、多点式的施工方法及单点式的施工方法。
①浮地式的施工方法是将相关的电路和设备与站内相应的公共导线以一定的距离进行隔开，进而有效控制因接地线存在的短路、环流等问题而引发的不良影响，一般在该电路的地与大地无导体连接时使用。
常规变电站二次等电位接地网敷设要求说明
常规变电站二次等电位网敷设要求说明一、十八项反措中二次等电位接地网敷设原则根据《国家电网公司十八项电网重大反事故措施（试行）》第15.7.3要求，变电站等电位接地网敷设原则如下：1．应采取有效措施防止空间磁场对二次电缆的干扰，宜根据开关厂和一次设备安装的实际情况，敷设与厂、站主接地网紧密连接的等电位接地网、等电位接地网应满足以下要求：图1：二次接地铜网平面布置图2．应在主控室、保护室、敷设二次电缆的沟道、开关场的就地端子箱及保护用结合滤波器等处，使用截面不小于100 mm2的裸铜排（缆）敷设与主接地网紧密连接的等电位接地网。
3．在主控室、保护室柜屏下层的电缆室（或电缆沟道）内，按柜屏布置的方向敷设100 mm2的专用铜排（缆），将该专用铜排（缆）首末端连接(目字结构)，形成保护室内的等电位接地网。
保护室内的等电位接地网与厂、站主接地网只能存在唯一连接点，连接点位置宜选择电缆竖井处，为保证连接可靠，连接线必须用至少4根以上、截面不小于50mm2的铜缆（排）构成共点接地。
图2：主控室二次铜缆敷设图4．分散布置的保护就地站、通信室与集控室之间，应使用截面不少于100 mm2的铜缆（排）可靠连接，连接点应设在室内等电位接地网与厂、站主接地网连接处。
5．静态保护和控制装置的屏柜下部应设有截面不小于100mm2的接地铜排。
屏柜上装置的接地端子应用截面不小于4mm2的多股铜线和接地铜排相连。
接地铜排应用截面不小于50mm2的铜缆与保护室内的等电位接地网相连6．沿二次电缆的沟道敷设截面不少于100 mm2的铜排（缆），并在保护室（控制室）及开关场的就地端子箱处与主接地网紧密连接，保护室（控制室）的连接点宜设在室内等电位接地网与厂、站主接地网连接处。
图3：电缆沟铜缆示意图7．开关场的就地端子箱内应设置截面不少于100 mm2的裸铜排，并使用截面不少于100 mm2的铜缆与电缆沟道内的等电位接地网连接。
图4：开关场就地端子箱铜缆示意图8．保护装置之间、保护装置至开关场就地端子箱之间联系电缆以及高频收发信机的电缆屏蔽层应双端接地，并使用截面积不小于4mm2的多股铜质软导线可靠连接到等电位接地网的铜排上。
浅谈变电站二次设备等电位接地网的布设方案
浅谈变电站二次设备等电位接地网的布设方案摘要：针对当电力系统发生接地故障或遭遇雷击时，大电流会在主接地网内产生电压差，该电压差将对二次电缆产生干扰并影响二次设备的正常运行，布设二次设备等电位接地网能有效预防主接地网的不平衡电压引入到二次系统当中，进而引起二次设备损坏及误动情况的发生。
本文详细介绍了发电厂和变电站二次设备等电位接地网各组成部分的具体布设方法。
关键词：变电站；二次设备；等电位接地；地网敷设为了保证设备和人身的安全，必须尽量减少短路故障时地网的电位升，这要求最大程度的降低接地电阻值。
然而，与此对立的一个矛盾是随着电网的扩大系统单相短路电流也随着增大。
再加上近年新建的水电站和变电站都建在山上或其他土壤电阻率较高的地区。
因而接地阻值很难降低到标准要求的数值。
即使降低到标准要求值，也无法确保短路故障时二次回路不受干扰。
1二次等电位接地网的总体布置发电厂和变电站等电位接地网布设的位置应包括:中控室、继电保护室、机旁屏(含继电保护屏、自动控制屏、励磁屏、调速器电调屏、测量屏、故障录波屏等)、电流互感器(CT)和电压互感器(PT)端子箱、GIS汇控柜(开关站控制柜)。
其中，重点是继电保护所属屏柜，因其直接影响断路器出口操作回路。
等电位接地网采用截面积不小于100 mmz的专用铜排(缆)，按屏柜方向布置。
屏柜内等电位接地网专用铜排至屏柜下的专用铜排(缆)采用截面不小于50 m耐的铜排(缆)可靠连接。
二次等电位网独立组网，但又与主接地网一点相连。
等电位接地网布设完毕后，必须与主接地网有一点连接。
若不与主接地网相连，等电位接地网接地电阻不能满足设计要求;若与主接地网多点相连，当主接地网电位不平衡时，不平衡电压也会被引入到等电位接地网中，从而对二次设备产生干扰。
2等电位接地网各部分的布设方式2.1二次屏柜内的接地方式二次屏柜内均应装设2根截面不小于100 mm2的接地铜排。
一根为主接地网铜排。
它直接与柜体焊接在一起，与电站主接地网相连。
变电站二次设备的接地施工方法
变电站二次设备的接地施工方法前言随着电力设备技术的不断发展和需求的不断增长，变电站的规模和重要性也与日俱增。
变电站运行过程中，接地系统是保障人身安全和设备正常运行的基础。
其中，二次设备的接地施工尤为关键，本文将介绍变电站二次设备的接地施工方法及注意事项。
二次设备接地概述在变电站二次系统中，各种电气设备都需要进行接地。
接地的意义在于：将设备的金属壳体通过接地线与地面连接，使得故障电流可以得到安全排放。
同时，接地也是保障操作人员和设备安全的重要手段。
在变电站二次系统中，接地设备包括接地板、引下线、接地栓、接地网等。
这些设备的应用可以使二次系统各个部分的电势保持一致，从而防止人身伤害和设备损毁。
二次设备接地施工方法1. 接地材料的准备接地施工前需要对接地材料进行检查，确保其符合国家标准，不存在机械性能问题。
接地材料可以包括接地板、接地线杆、接地栓等，这些材料使用寿命较长，但仍需经常检查和更换。
接地母线是二次设备接地的关键部分，应当合理设置。
接地母线连接着变压器、断路器和配电柜等设备，其作用是将二次系统中各个设备的金属壳体连接在一起，形成良好的接地网。
为了保证接地效果，接地母线需要铺设在易于连接的位置，避免存在遮挡物，确保每个设备的金属外壳与接地母线能够紧密连接。
3. 接地线的安装接地线是二次设备接地的另一个重要部分。
它连接着接地母线和各个设备的接地点，起到导电排放电压的作用。
接地线应当由合适的金属线材制成，截面积应当符合规定要求，使用时需要仔细检查是否存在松动、断裂等问题。
接地线的长度和布局应当充分考虑整体接地效果和电流传输效率。
4. 接地栓的安装接地栓是连接金属外壳和接地线的重要部件，其负责连接接地板和接地线杆。
接地栓的数量和位置应当根据实际情况进行合理设置，避免存在接地死角。
在接地栓的安装过程中，需使用合适的工具进行拧紧，确保连接不松动。
如果发现螺纹损坏或连接处出现裂纹等问题，需要及时更换。
接地板是保证二次设备接地的关键部件之一。
变电站二次设备的接地施工方法及改进
备都 要求 与这 个地 网相 连 。在 电力 系统 中发 生 的 很 多 重 大 事 故 往 往 都 和 接 地 网 的 性 能 指 标 以 及
一
、
二 次设 备 与地 网 的连接 上有 关 。 根 据 电力 系统 继 电保 护及 安全 自动装置 反事
故措 施 要 点相 关 文 献 要求 ， 明确 提 出 了应 在 主 又 控 室 、 护室 、 设 二 次 电缆 的沟 道 、 关 场 就 地 保 敷 开 端 子箱 及保 护 用 结 合 滤 波器 等 处 ， 设 与 主 接地 敷 网紧 密连 接 的专用 等 电位 接地 网 。
在 变 电站施 工 中 出于 安全 的考 虑 ， 会 布 置 都
一
于５Ｑ， 且应 结 合地 面 电位 测量 对 接地装 置 综合 分
个 范 围覆 盖全站 的接 地 网 ， 有 的一 次 、 次设 所 二
析 。 取 防止转 移 电位 引起 的措 施 ， 采 如采 取 隔离 等
措 施 。 于大 电流 接地 的 接地 网 的要求 ， 了需尽 对 除 量 减 小 接地 电 阻外 ， 要 注 重 采 取必 要 的均 压 措 更 施 使整 个保 护 范 围 内的 电位分 布平 衡 。
Ａｂ ｔ ａ ｔ： ｆｅ ｅ ｔｋｉｄ ｏ ｒ ｕ ｄ ｎ ｎ ｅ ｕｉｅ ｅ ｔ ｏ ｅ ｏ ａ ｙ ｅ ｕ ｐ ｅ ｔａ ｄ ｃ ｂｌ ｒ ｎ ｒ ｄ ｃ ｄ ｓｒ ｃ Ｄｉｆ ｒ ｎ ｎ ｆｇ ｏ ｎ ｉ ｇ ａ ｄ ｒ ｑ ｒ ｍ ｎ ｓ ｆ ｒｓ ｃ ｎｄ ｒ ｑ ｉ ｍ ｎ ｎ ａ ｅ ｗｅ ｅ ｉｔ ｏ ｕ ｅ ． Ｃｏ ｂ ｎ ｄ ｍ ｉ ｅ ｗ ｉｈ ｒ ｖ ｎｔｖ ｍｅ ｓ ｒ ｓ ｎ ｕ ｔ ｔｏ ｃ ｎ ｔｕｃ ｉｎ， ａ ｉｉ ｅ ｆ ｒ ｎ ｅ ｒ ｕ ｄｉｇ ｔ ｐ ｅ ｅ ｉ ｅ ａ ｕ ｅ ｉ ｓ ｂｓａ ｉｎ ｏ ｓ ｒ ｔｏ ｎｔ—ｎｔ ｒｅ ｅ ｃ ｇ ｏ ｎ ｎ ｍ ｅ ｈ ｄ ｏ ｔｏ ｓ ｆ ｓ ｃ ｎ ａ ｙ ｃ ｂｌ ｕ ｄ ｒ ｄ ｆｅ ｅ ｔ ｅ ｅ ｔｏ ａ ｎ ｔｃ ｃ ｕｐ ｉ ｉ ｓ ｂｓ ａ ｉｎ ｗｅ ｅ ａ ａ ｙ ｅ Ｇ ｒ ｎ ｉ ｇ ｅｏ ｄｒ ａ ｅ ｎ ｅ ｉｆ ｒ ｎ ｌｃ ｒ ｍ ｇ ｅ ｉ ｏ ｌ ｎｇ ｎ ｕ ｔ ｔｏ ｒ ｎ ｌ ｚ ｄ． ｏｕ ｄ ｎ ｃ ｎ ｔ ｕ ｔｏ ｅ ｈ ｄ ｏ ｅ ｏ ｄ ｒ ａ ｌ ｈｉｌ ｈｒ ｕ ｈ ｓ ｅ ｉｉ ｒ ｕｎ ｏ ｐ ｒｂ ｒｗ ａ ｕ ｏ ｗ ａ ｄ． Ｉ ｒ ｅ ｏ ｓ ｒ ｃ ｉｎ ｍ ｔ ｏ ｆｓ ｃ ｎ ａ ｙ ｃ ｂ ｅ ｓ ｅ ｄ ｔ ｏ ｇ ｐ ｃｆｃｇ ｏ ｄ ｃ ｐ ｅ ａ ｓ ｐ ｔｆ ｒ ｒ ｎｏ ｄ ｒ ｔ ｖ ｉ ｒ ｉ ｇ ｏ ｓ ｃ ｎ ａ ｙ ｃ ｂ ｅ ｂｅ ａ ｓ ｏ ｇ ｇｒ ｕ ｄ ｎ ｇ ｉ ｕ ｒ ｎ ， ｏ ｅ ｎ ｆ ｃ ｂ ｅ ｈｉｌ ｓ ｏ ａ ｏ ｄ ｂｕ ｎ ｎ ｆ ｅ ｏ ｄ ｒ ａ ｌ ｃ ｕ ｅ ｆｂｉ ｏ ｎ ｉ ｇ ｒｄ ｃ ｒ ｅ ｔ ｎ ｅ ｄ ｏ ａ ｌ ｓ ｅｄ ｗａ
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变电站二次设备的接地施工方法
摘要：在进行变电站二次设备建设施工时，必须要做好接地施工，才能够避
免出现雷击造成事故的现象。
通过对现代变电站的二次设备进行接地施工，真正
的防止出现雷电波电磁辐射。
一旦出现雷击会影响到施工的安全性或者是对后期
的供电带来质量隐患。
本文主要围绕变电站二次设备的接地施工方法展开分析和
论述，首先介绍影响到变电站二次设备接地施工的一些因素，然后分析变电站二
次设备接地施工的方式方法。
关键词：变电站二次设备；接地技术；有效方法；影响因素
为了避免变电站二次设备受到雷电的干扰，需要进行接地以及防雷技术的施工，在进行防雷和接地施工时需要对一些电力系统进行操作，并且能够采取有效
接地方法，规避雷电的袭击以及电磁的辐射，确保电力能源的有效输送。
由于影
响到变电站二次设备的接地技术因素是多方面的，因此必须要综合全面分析，采
取有效的接地方法，才能够保证接地技术施工质量，确保变电站二次设备的安全。
1.
雷电干扰对变电站二次设备所产生的影响分析
现代变电站的二次设备不仅包括微机保护装置，而且还存在着无功电压综合
调节装置，这些都是电子元器件构成的，因此会受到雷电的干扰。
雷电对二次设
备会产生一定的影响，只有做好接地处理，才能够避免影响，确保变电站二次设
备的正常使用。
所谓雷电对变电站二次设备的影响是指在雷云之间放电或者是雷云对地之间
放电时，可能会对附近的传输信号线路以及其他的设备产生一种电磁感应，并且
侵入到设备之中，造成串联引发线路的故障，造成电子设备的损坏。
尤其是在放
电时会影响到电磁感应以及其他的辐射造成建筑物上的金属部件由室外进入室内
的电源线、信号传输线等等，从而造成电子设备的损害。
从目前来看，由于感应
雷的频谱非常的宽，而且能量积累比较集中，且处在第一频段，因此只有做好变电站的防雷以及接地处置，才能够避免出现应雷危险「1」。
1.
变电站二次设备的接地方法分析
为了避免变电站二次设备遭受到雷击，应该采取有效的方式方法，具体包括以下两大方面：
（一）进行等电位铜排敷设方式。
在进行变电站的二次设备构件时，所处的机房的每一个方向都会附设金属屏蔽器，这样屏蔽器就可以与机房内环形接地母线间利用多点进行连接，在进行接地检点确定时，必须要保证均匀，并且采用短线技术，设备间的连接线也要采取一些较短的导线连接，才能够减少导线上的雷电感应电压辐射值。
总之为了避免雷电流对变电站二次设备造成干扰，在进行连接时需要做到以下五个方面；第一，要进行电位连接网络。
由于二次系统中有一些外漏的导电部件，这就需要建立电位连接网络，确保所有的等电位连接网络都靠地接地，避免出现遗漏。
第二，要进行等电位联。
在进行变电站二次设备系统构建时涉及到一些金属部件，比如箱体外壳或者是机架等等，这就需要对这些金属部位进行接地处置，只有保证各个金属部件能够与共同连接的系统等电位，才能够形成一种接地方式，避免出现对整个二次设备造成雷击事件。
第三，要采取s形连接网络。
在采用s形连接网络时可以针对相对较小而且局部比较封闭的二次系统。
在进行s形连接网络时需要针对所有的设备以及电缆都统一纳入到系统当中，尤其是弱电系统的所有金属部件，一方面要进行接地，另外也要保证与共用接地系统部件都有足够的绝缘性能。
第四，针对较大的开放系统采用M型等电位连接网络。
在针对二次设备延伸较大的开放系统时，应该采用M型等电位连接网络，要保证系统中的金属部件共用接地系统各组件绝缘。
通过多点接地的方式来进行接地处置，从而形成M型等电位连接网络。
第五，高频电流。
由于等电位连接网中可能出现高频电流，因此会有明显的趋肤效应，需要保证所有的构建既要满足截面积的要求，也能够满足表面的要求。
通过连接导体的最小界面符合相关要求，而且铜刚以及镀锌钢等电位连接排界面应该保证不小于50毫米「2」。
1.
进行屏蔽电缆屏蔽层接地方式。
在采取屏蔽电缆屏蔽层接地方式时，要做到
以下几个方面；首先，进行单击点。
在进行单端连地是指电缆的一端在被控设备
处悬浮，然后利用计算机控制器或者是其他的二次设备进行外接的。
如果有大电
流进入地网址的时候，由于接地网的高阻抗特性、入地电流的衰减速度会很快下降，因此到达屏蔽电缆接地电的感应电压不会太强，避免对二次设备造成损害。
通过进行单端接地设置，能够从电缆外皮感应耦合到电缆芯线的感应电压都不会
太大，有效的保护整个变电站的全部设备。
其次，进行双端接地。
在进行双端接
地时应该进一步完善地网电位分布，并且能够严格的按照等电位连接的方式，限
制屏蔽电量，两节低端的电位差，从而有效的防止电缆两端产生较大的电流差，
对二次设备造成干扰。
由于单端接地的方式对于防护高频率电流造成的低电位电
压有较好的防治效果，但是抗电磁干扰能力却相对较差，因此一旦有雷电流侵入
地网，必须利用双端接地方式有效的对干扰电压进行冲击和排除。
双端接地的方
式具有较大的抗电磁干扰性能，因此需要根据不同的情况来进行具体分析，在应
用继电保护和自动装置回路的屏蔽电缆线路设置时，由于输入和输出，都会在开
关厂的高压或者是超高压的环境当中，因此必须要高度重视电磁感应干扰。
为了
避免电磁感应干扰，应该防止暂时暂态过电压，才能够对整个装置进行有效保护，从而确保变电站二次设备不受到电缆的干扰，有效的排除各种电磁波，同时要采
取一些保护举措，比如可以将低电平的信号电缆与高电平电缆进行分开，而且二
次电缆应该尽可能的远离无线，避免与母线平行。
在进行二次电缆变电站的走向
确定时要尽量呈辐射状，通过充分的利用电缆沟的屏蔽作用，有效的屏蔽各种外
在的磁波干扰通过，尽可能的远离避雷器以及避雷针的接地点，确保二次电缆屏
蔽层能够有效接地，防止出现意外事故，最重要的是要进一步改善变电站内的接
地网，能够降低接地网和设备接地引下线的一些接地电阻「3」。
2.
要进行综合性的接地设置。
在进行接地设施时，要保证雷电由交流电源供电
线路侵入，才能够保证二次系统的正常运行，因此要保证二次设备的所有系统所
有部件都进行了接地的处置，在进行屏蔽电缆屏蔽层接地方式选择时，要尽量进
行科学合理的设计，才能够真正的发挥双端接地的重要优势，可以利用模拟计算
来科学的算出抗干扰能力，并且也保证产生有效的防雷。
总结：
变电站二次设备在进行接地处理时影响因素比较多，尤其是雷电的干扰会对二次设备产生一定的损害，会造成直流电，造成电子设备的损坏，而且还有可能造成一些漏电的现象引发灾害。
因此需要全面做好变电站二次设备的接地施工，首先要对等电位铜排进行敷设，要做好屏蔽电缆屏蔽层接地的方法，通过采取有效的方式方法，真正的防止雷击或者是造成漏电等现象，实现对变电站二次设备的有效保护，减少出现意外事故。
参考文献：
1.
姚亮, 凌岩, 孙晓龙. 浅谈变电站老旧二次设备的改造方案及改进[J]. 四川电力技术, 2020, 043(001):72-76.
2.
蒋婷. 浅谈变电站公用二次设备定检时测试告警信号的管理方法[J]. 机电信息, 2020, No.641(35):57-58.
3.
张威. 智能化变电站二次设备安装与调试方法研究[J]. 中国战略新兴产业, 2019, 000(018):12.。
