穿孔曝气:提高水体氧化性能的有效技术
穿孔曝气技术是一种常用于水处理及废水处理的方法,在改善水体氧化性能方面具有重要的作用。

该技术通过使用一种具有特殊孔径的材料,使气体能够从该材料中穿过并溶解到水中,从而增加水体中的溶解氧含量。

本文将对穿孔曝气孔径进行探讨,以期加深对该技术的理解。

穿孔曝气孔径与氧气传输效率的关系
穿孔曝气孔径是指穿孔材料上的孔洞大小,通常以直径来表示。

孔径的大小将直接影响氧气的传输效率,即氧气能够溶解到水中的速度和数量。

一般来说,孔径越大,气体的传输速度就越快,溶解氧的含量也就越高。

而孔径较小的穿孔材料则会限制气体的传输速度,导致溶解氧含量相对较低。

不同孔径的穿孔材料在氧气传输中的应用
根据不同的需求,我们可以选择不同孔径的穿孔材料来实现最佳的氧气传输效果。

以下是在水处理领域中常见的几种穿孔材料及其应用情况:
1. 小孔径穿孔材料
•孔径范围:0.1 - 1微米
•应用场景:适用于需要高度纯净水的水处理系统,如电子制造、制药等领域。

2. 中孔径穿孔材料
•孔径范围:1 - 10微米
•应用场景:适用于一般水处理系统,如供水、污水处理等环境。

3. 大孔径穿孔材料
•孔径范围:10 - 100微米
•应用场景:适用于废水处理系统、水培、养殖等领域,以提高溶解氧含量。

穿孔曝气孔径选择的考虑因素
在选择合适的穿孔曝气孔径时,需要综合考虑以下因素:
1. 氧气传输需求
根据水体中溶解氧的要求,选择适当的孔径以实现理想的氧气传输效果。

如果需求较高,则可以选择较大孔径的穿孔材料。

2. 水体流速
水体的流速也会对氧气的传输产生影响。

流速较快的情况下,可以选择较小孔径的穿孔材料,以增加氧气的传输速度。

3. 操作成本
不同孔径的穿孔材料价格不同,操作成本也会有所区别。

根据实际情况选择合适的穿孔材料,以达到经济高效的目的。

穿孔曝气孔径的优化和改进
对于穿孔曝气孔径的研究和改进一直是水处理领域的热点。

目前的研究主要集中在以下几个方面:
1. 穿孔材料表面改性
通过对穿孔材料表面进行改性处理,可以增加氧气在孔道中的传输速度。

常用的改性方法包括化学处理、物理处理等。

2. 多层次孔径设计
将多层次的穿孔材料组合在一起,可以形成不同大小的孔径,以增加氧气传输的效率和稳定性。

3. 智能穿孔系统的研发
利用现代科技手段,研发智能化的穿孔曝气系统,通过自动控制孔径大小和氧气传输速度,实现对水体溶解氧含量的精确控制。

结论
穿孔曝气孔径是水处理领域中的重要技术之一,可以有效提高水体的氧化性能。

通过选择合适的孔径、优化穿孔材料以及改进技术,我们可以进一步提高穿孔曝气的效果,促进水处理和废水处理的发展,为保护水资源和环境做出贡献。

以上是关于穿孔曝气孔径的文章。

希望能对该主题有一个深入的了解。

合集下载

曝气器的最优孔径分析

曝气器的最优孔径分析

曝气器的最优孔径分析
根据曝气过程中氧转移的有关理论,推导出需气量的表达式;并通过曝气过程中能量消耗的分析,导出动力消耗的表达式.通过计算分析得出,在一定的条件下,曝气器有最优孔径.一般水深在4m左右,曝气器的最优孔径最小.一定孔径的曝气器,存在最佳安装水深,最佳安装水深随曝气器孔径的增大而增长.水深较小时,宜选用孔径较小的曝气器;水深较大时,宜选用孔径较大的曝气器.一般情况下,采用浅水曝气是不利的.。

穿孔曝气管的开孔间距

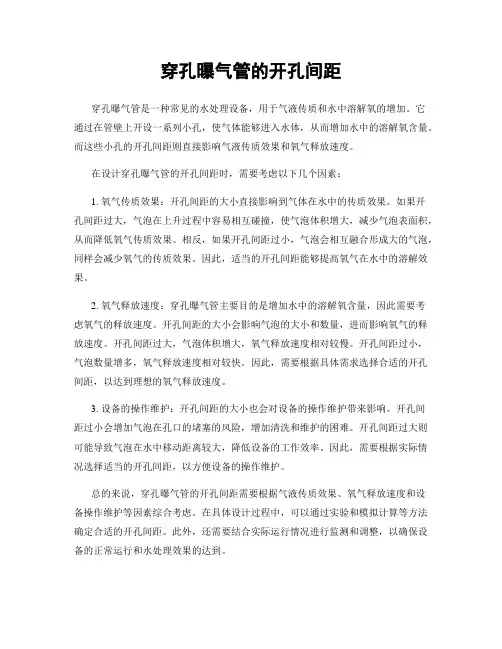

穿孔曝气管的开孔间距

穿孔曝气管的开孔间距穿孔曝气管是一种常见的水处理设备,用于气液传质和水中溶解氧的增加。

它通过在管壁上开设一系列小孔,使气体能够进入水体,从而增加水中的溶解氧含量。

而这些小孔的开孔间距则直接影响气液传质效果和氧气释放速度。

在设计穿孔曝气管的开孔间距时,需要考虑以下几个因素:1. 氧气传质效果:开孔间距的大小直接影响到气体在水中的传质效果。

如果开孔间距过大,气泡在上升过程中容易相互碰撞,使气泡体积增大,减少气泡表面积,从而降低氧气传质效果。

相反,如果开孔间距过小,气泡会相互融合形成大的气泡,同样会减少氧气的传质效果。

因此,适当的开孔间距能够提高氧气在水中的溶解效果。

2. 氧气释放速度:穿孔曝气管主要目的是增加水中的溶解氧含量,因此需要考虑氧气的释放速度。

开孔间距的大小会影响气泡的大小和数量,进而影响氧气的释放速度。

开孔间距过大,气泡体积增大,氧气释放速度相对较慢。

开孔间距过小,气泡数量增多,氧气释放速度相对较快。

因此,需要根据具体需求选择合适的开孔间距,以达到理想的氧气释放速度。

3. 设备的操作维护:开孔间距的大小也会对设备的操作维护带来影响。

开孔间距过小会增加气泡在孔口的堵塞的风险,增加清洗和维护的困难。

开孔间距过大则可能导致气泡在水中移动距离较大,降低设备的工作效率。

因此,需要根据实际情况选择适当的开孔间距,以方便设备的操作维护。

总的来说,穿孔曝气管的开孔间距需要根据气液传质效果、氧气释放速度和设备操作维护等因素综合考虑。

在具体设计过程中,可以通过实验和模拟计算等方法确定合适的开孔间距。

此外,还需要结合实际运行情况进行监测和调整,以确保设备的正常运行和水处理效果的达到。

穿孔曝气的孔径计算

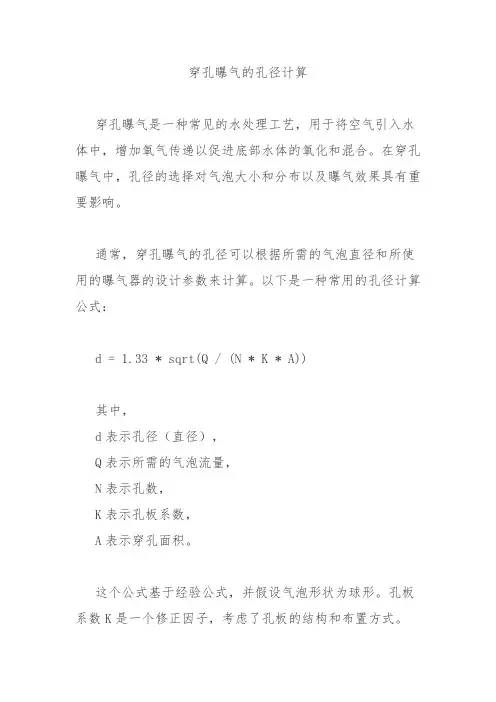

穿孔曝气的孔径计算

穿孔曝气的孔径计算
穿孔曝气是一种常见的水处理工艺,用于将空气引入水体中,增加氧气传递以促进底部水体的氧化和混合。

在穿孔曝气中,孔径的选择对气泡大小和分布以及曝气效果具有重要影响。

通常,穿孔曝气的孔径可以根据所需的气泡直径和所使用的曝气器的设计参数来计算。

以下是一种常用的孔径计算公式:
d = 1.33 * sqrt(Q / (N * K * A))
其中,
d表示孔径(直径),
Q表示所需的气泡流量,
N表示孔数,
K表示孔板系数,
A表示穿孔面积。

这个公式基于经验公式,并假设气泡形状为球形。

孔板系数K是一个修正因子,考虑了孔板的结构和布置方式。

需要注意的是,孔径的选择不仅取决于气泡大小,还取
决于所需的曝气效果和处理过程的具体要求。

因此,在实际应用中,应根据实际情况和实验数据进行孔径的选择和调整。

曝气头参数

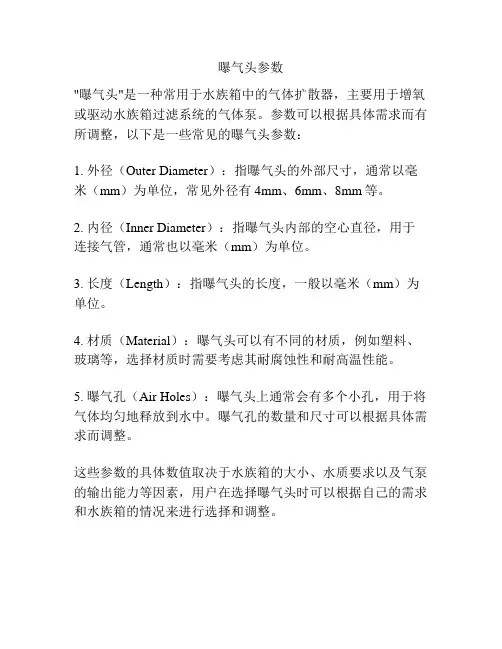

曝气头参数

曝气头参数
"曝气头"是一种常用于水族箱中的气体扩散器,主要用于增氧或驱动水族箱过滤系统的气体泵。

参数可以根据具体需求而有所调整,以下是一些常见的曝气头参数:
1. 外径(Outer Diameter):指曝气头的外部尺寸,通常以毫米(mm)为单位,常见外径有4mm、6mm、8mm等。

2. 内径(Inner Diameter):指曝气头内部的空心直径,用于连接气管,通常也以毫米(mm)为单位。

3. 长度(Length):指曝气头的长度,一般以毫米(mm)为单位。

4. 材质(Material):曝气头可以有不同的材质,例如塑料、玻璃等,选择材质时需要考虑其耐腐蚀性和耐高温性能。

5. 曝气孔(Air Holes):曝气头上通常会有多个小孔,用于将气体均匀地释放到水中。

曝气孔的数量和尺寸可以根据具体需求而调整。

这些参数的具体数值取决于水族箱的大小、水质要求以及气泵的输出能力等因素,用户在选择曝气头时可以根据自己的需求和水族箱的情况来进行选择和调整。

穿孔曝气管的阻力系数

穿孔曝气管的阻力系数

穿孔曝气管的阻力系数
穿孔曝气管的阻力系数是指在单位长度内气流通过穿孔曝气管
时所受到的阻力。

阻力系数的大小取决于穿孔曝气管的形式、尺寸、孔径及气体的流速等因素。

通常来说,穿孔曝气管的阻力系数越小,气体的输送能力就越强。

穿孔曝气管的阻力系数可以通过建立数学模型进行计算。

一般来说,计算穿孔曝气管的阻力系数需要考虑以下因素:
1. 穿孔曝气管的形式:如圆形、椭圆形或矩形等不同形状的穿孔曝气管其阻力系数也不同。

2. 穿孔曝气管的尺寸:穿孔曝气管的长度、宽度和高度都会影响其阻力系数。

3. 穿孔曝气管的孔径:穿孔曝气管的孔径越大,阻力系数就越小。

4. 气体的流速:穿孔曝气管的阻力系数随气体流速的增加而增加。

因此,在设计穿孔曝气管时,需要综合考虑以上因素,以保证其阻力系数达到最优化。

同时,也需要根据具体的气体输送需求和场地实际情况选择适当的穿孔曝气管形式和参数。

- 1 -。

穿孔曝气器氧转移率-概述说明以及解释

穿孔曝气器氧转移率-概述说明以及解释

穿孔曝气器氧转移率-概述说明以及解释1.引言1.1 概述穿孔曝气器是一种常见的废水处理设备,它通过气体(通常是空气或氧气)的注入来增加水中的氧含量,并提高废水中有机物的降解效率。

穿孔曝气器的原理基于气体通过在曝气器底部的小孔或微孔上注入水中,从而形成大量的气泡,气泡通过上浮的过程中将气体溶解进废水中。

穿孔曝气器在废水处理中具有广泛的应用,特点在于其操作简便、效果稳定可靠、成本相对较低等。

它能够有效地提供氧气给废水中的微生物,促进微生物的代谢活性,从而加速废水中有机物的降解速度。

此外,穿孔曝气器还能够增加废水中的氧气传递效率,提高溶解氧的浓度,进而改善微生物的生长环境。

然而,穿孔曝气器的氧转移率受到多种因素的影响。

首先是气泡的尺寸和数量,较小的气泡更容易与水中的氧气接触和溶解,从而提高氧转移率。

其次是曝气器的操作条件,如曝气器底部的压力和温度等因素,均会对氧转移率产生影响。

此外,水质的特性,如溶解氧浓度、温度和离子浓度等也会对氧转移率产生影响。

为了提高穿孔曝气器的氧转移率,有一些优化方法可以采用。

首先,可以通过调节气泡尺寸和数量的方式来改善氧气的传递效率。

其次,优化曝气器的操作条件,如调整底部压力和温度,以获得最佳的氧转移率。

此外,对废水的前处理也是提高氧转移率的重要手段,通过去除废水中的悬浮物和溶解氧的竞争物质,可以提高氧气在废水中的传递效率。

综上所述,穿孔曝气器作为一种废水处理设备,其氧转移率的提高对于促进废水处理的效果至关重要。

通过优化穿孔曝气器的操作条件和提高废水前处理的效果,可以有效地提高氧转移率,进而提高废水处理的效率。

1.2文章结构文章结构部分的内容可以按照以下方式来编写:文章结构:本文共分为引言、正文和结论三个部分。

在引言部分,我们将概述穿孔曝气器氧转移率的相关背景和重要性,并介绍本文的目的。

在正文部分,我们将首先阐述穿孔曝气器的定义和原理,包括其基本构成和工作原理。

然后,我们将讨论穿孔曝气器在不同领域中的应用和其特点,分析其优点和局限性。

穿孔曝气 孔径

穿孔曝气孔径
穿孔曝气孔径 3是一种应用较为广泛的中气泡曝空气扩散装置,穿孔曝气孔径 3系统直接在空气管道上开孔曝气,所以不存在上述微孔曝气器系统存在的曝气膜片破损问题。

穿孔曝气孔径 3径介于25~50mm之间的ABS塑料管或UPVC管制成,在管壁两侧向下相隔45°角,留有两排直径3~5mm的孔眼或缝隙,间距50~100mm,压缩空气由孔眼溢出,孔口速度为5~l0m/s。

石家庄沃斯特环保工程师分享大家穿孔曝气
孔径 3打孔要求。

由这种扩散装置的优点是构造简单,不易堵塞,运行阻力小;缺点是氧的利用率较低,只有4%~6%左右,动力效率也低,只有1kg/(kW.h)左右。

在活性污泥曝气系统中采用较少,而在接触氧化工艺中应用较多。

给水工程中,穿孔曝气孔径 3孔眼直径一般为3mm,也有工程采用 1~2mm孔眼直径。

尽管在污水处理中,穿孔曝气孔径 3多采用3mm孔眼直径,且较少有曝气不均匀和堵塞现象。

但在给水处理中,因为气水比和曝气强度远小于污水处理,所以在池表面积较大的情况下,其曝气均匀性较难控制。

并且在长期使用时,曝气管内和孔眼处容易固着生物膜,产生生物粘垢,最终可能导致某些孔眼和局部管道堵塞。

在停止曝气时,因孔眼不能闭合,在水力静压作用下,底泥可能通过孔眼进入曝气管,也容易造成某些孔眼和局部管道堵塞。

由于曝气管安装在填料的下方,更换检修较为困难,所以在给水工程应用中,如何解决大面积、小曝气强度的穿孔曝气系统的曝气不均匀性和堵塞问题,是一个有待于深入研究的方向。

曝气沉砂池设计参数(精)

职业教育环境监测与治理技术专业教学资源库《水污染控制》电子教材
1 曝气沉砂池的设计参数
① 水平流速一般取0.08~0.12m/s ;
② 污水在池内的停留时间为4~6min ;当雨天最大流量时为1~3min 。

如作为预曝气,停留时间为10~30min ;
③ 池的有效水深为2~3m ,池宽与池深比为1~1.5,池的长宽比可达5,当池长宽比大于5时,应考虑设置横向挡板;
④ 曝气沉砂池多采用穿孔管曝气,孔径为2.5~6.0mm ,距池底约0.6~0.9m ,并应有调节阀门;
⑤ 供气量可参照GB50014或下表。

曝气沉砂池的形状应尽可能不产生偏流和死角,在砂槽上方宜安装纵向挡板,进出口布置挡板,应防止产生短流。

可变孔曝气软管与穿孔曝气管的特点

可变孔曝气管与穿孔曝气管的特点参考资料:/esite/detail10019282.htm可变孔曝气软管表面都开有能曝气的气孔,气孔呈狭长的细缝型,气缝的宽度在0~200/_an之间变化,是一种微孔曝气器。

可变孔曝气软管的气泡上升速度慢,布气均匀,氧的利用率高,一般可达到20%~25%,而价格比其他微孔曝气器低。

所需供的压缩空气不需要过滤过程,使用过程中可以随时停止曝气,不会堵塞。

软管在曝气时膨胀开,而在停止曝气时会被水压扁。

可变孔曝气软管可以卷曲包装,运输方便,安装时池底不需附加其他复杂设备,而只需要固定件卡住即可。

软管曝气时内壁直径为62.5mm、65 mm。

性能特点及优势 1软管壁厚只有2mm,气道短而直,气压损小,软管内外表面光洁度高,不附着生物膜;圆形管线不宜沉积污物。

2软管在曝气时鼓胀,不曝气时被压扁,压扁时可变孔呈封闭状态,因此停止曝气的时间无论长短,均不会堵塞。

在间歇运行时能有效防止污水倒灌。

1 设计时技术参数取值:曝气量3m3/m.h,氧利用率12%。

2 横管与软管中心轴线在同一水平面上,软管间距400~500mm,软管距池底300~500mm,服务面积0.5~1m2/m。

,可按水质,去除负荷,需氧量的不同情况设计而定。

3每个阀门控制6~8根软管,池底配DN120~180横管。

横管具有空气包的释放作用,其口径>竖管,竖管线速度≤8m/s。

软管长度6~15米为宜,超过15m建议双头气进。

经济运行曝气强度一般为2~5 m3/h·m。

4在活性污泥法中池底用支架固定软管。

支架底座用40x150mm钢板,支杆用高300~500mm的Ø 12 圆钢,圆钢一头电焊,一头锉外螺纹,螺纹长20mm,配合含“内螺纹的D70塑料圆环”制成固定支架,支架间距600mm。

5在生物接触氧化法中省去固定支架。

软管固定在下层填料框架的下缘,软管中心轴线距下层填料框架的下缘50mm,软管与填料框架呈水平垂直。

穿孔管曝气的孔径计算

穿孔管曝气的孔径计算
穿孔管是一种常见的气体传输管道,通过在管壁上开设一定大小
的孔来实现气体的交换。

而穿孔管曝气孔径的大小直接影响其气体传
输效率和质量,因此正确计算穿孔管曝气孔径至关重要。

穿孔管曝气孔径的计算需要考虑多种因素,包括管径、孔数、孔
径大小以及孔的布局等。

在计算之前,需要确认穿孔管曝气孔的大小
及数量,以确保满足气体传输的要求。

首先,需要确定穿孔管的管径和孔数。

在确定管径时,应根据实
际需求及传输效率来确定。

同时,在确定孔数时,需考虑传输的气体
种类和要求,以及管道的总长度和曝气孔的间距等因素。

此外,孔的
布局还需结合气体传输要求和管道长度来进行调整。

其次,需要计算每个曝气孔的孔径大小。

孔径大小的计算需综合
考虑气体传输的要求及流量,以及曝气孔的总面积和局部阻力等因素。

一般而言,孔径应尽可能小,以减小气体流失和提高传输效率。

最后,可以通过计算机辅助设计软件或手工计算方法来确定穿孔
管曝气孔的大小及间距。

在计算过程中,需结合气体传输特性及实际
需求来进行调整和优化,以确保气体传输效率和质量。

综上所述,正确计算穿孔管曝气孔径是保证气体传输效率和质量
的重要一环。

在进行计算时,应充分考虑实际需求、传输特性及管道
长度等因素,并结合计算机辅助设计软件或手工计算方法进行优化。

通过科学合理的计算,可实现穿孔管曝气孔的准确设计和制造,确保气体传输的高效和稳定。
