很多人不会丨各种图纸的折叠方法

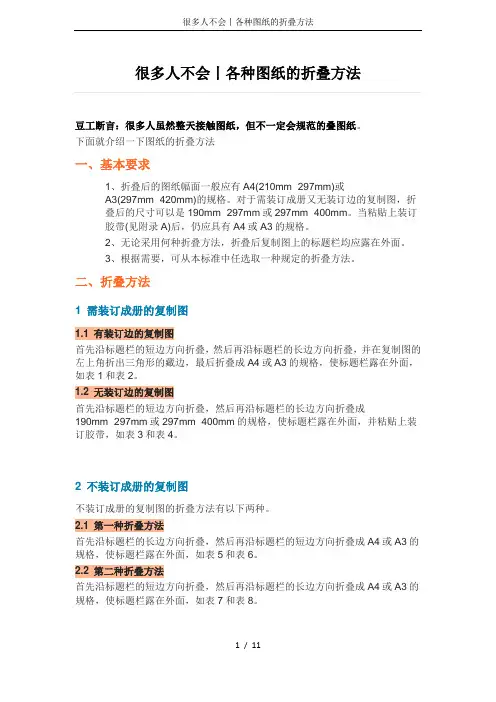

很多人不会丨各种图纸的折叠方法豆工断言：很多人虽然整天接触图纸，但不一定会规范的叠图纸。
下面就介绍一下图纸的折叠方法一、基本要求1、折叠后的图纸幅面一般应有A4(210mm×297mm)或A3(297mm×420mm)的规格。
对于需装订成册又无装订边的复制图，折叠后的尺寸可以是190mm×297mm或297mm×400mm。
当粘贴上装订胶带(见附录A)后，仍应具有A4或A3的规格。
2、无论采用何种折叠方法，折叠后复制图上的标题栏均应露在外面。
3、根据需要，可从本标准中任选取一种规定的折叠方法。
二、折叠方法1 需装订成册的复制图1.1 有装订边的复制图首先沿标题栏的短边方向折叠，然后再沿标题栏的长边方向折叠，并在复制图的左上角折出三角形的藏边，最后折叠成A4或A3的规格，使标题栏露在外面，如表1和表2。
1.2 无装订边的复制图首先沿标题栏的短边方向折叠，然后再沿标题栏的长边方向折叠成190mm×297mm或297mm×400mm的规格，使标题栏露在外面，并粘贴上装订胶带，如表3和表4。
2 不装订成册的复制图不装订成册的复制图的折叠方法有以下两种。
2.1 第一种折叠方法首先沿标题栏的长边方向折叠，然后再沿标题栏的短边方向折叠成A4或A3的规格，使标题栏露在外面，如表5和表6。
2.2 第二种折叠方法首先沿标题栏的短边方向折叠，然后再沿标题栏的长边方向折叠成A4或A3的规格，使标题栏露在外面，如表7和表8。
3 加长幅面复制图的折叠方法根据标题栏在图纸幅面上的方位，可参照前述方法折叠。
3.1 需装订成册的加长幅面复制图3.1.1 有装订边的加长幅面复制图当标题栏位于复制图的长边时(见表1和表2)。
可将加长复制图的长边部分先折出210mm(对A4)或420mm(对A3)，再将其余部分折成等于或小于185mm(对A4)或395mm(对A3)的尺寸，使标题栏露在外面。
图纸折叠方法
图纸折叠方法
图纸折叠是制图过程中非常重要的一环，它直接影响着图纸的
整洁度和可读性。
正确的折叠方法不仅可以节省空间，还可以使图
纸更加易于携带和存放。
下面将介绍几种常见的图纸折叠方法，希
望对大家在制图过程中有所帮助。
首先，我们来介绍最基本的一种折叠方法——平行折叠。
这种
方法适用于较大的图纸，首先将图纸折叠成两半，然后再将两边依
次向中间折叠，直至图纸大小适合所需的尺寸。
这种方法简单易行，能够保持图纸的整洁度。
其次，还有一种常见的折叠方法是Z字折叠。
这种方法适用于
较长的图纸，首先将图纸折叠成两半，然后再将两边依次向中间折叠，形成Z字形状。
这种方法可以使图纸更加紧凑，便于携带和存放。
除了平行折叠和Z字折叠，还有一种常见的折叠方法是交叉折叠。
这种方法适用于较大的图纸，首先将图纸折叠成两半，然后再
将两边依次向中间折叠，但是在折叠的过程中，交叉折叠会使得图
纸更加紧凑，同时也更加美观。
另外，还有一种特殊的折叠方法是螺旋折叠。
这种方法适用于
较大的图纸，首先将图纸折叠成两半，然后再将两边依次向中间折叠，但是在折叠的过程中，将折叠的方式进行旋转，形成螺旋状。
这种方法可以使得图纸更加紧凑，同时也更加独特。
总的来说，图纸折叠方法有很多种，选择合适的折叠方法需要
根据图纸的大小和形状来进行选择。
在制图过程中，正确的折叠方
法不仅可以使图纸更加整洁，还可以使得图纸更加易于携带和存放。
希望大家在制图过程中能够根据实际情况选择合适的折叠方法，使
得图纸更加美观和实用。
给你说如何叠图纸
摘自GB/T 14689-1993
（作为一种学习和交流，自己花了些精力编了下面几段话）
因为有许多工科学生或者同事，可能图纸看了几年时间，但是对于怎么叠图纸还不是太了解。
下面只讨论需要装订的A3图样的叠法：
需要装订成A3样式的图册
方法
找到图纸对应的装订线位置（此条边是需要折叠的），有图样的一面朝上，一般来说，
（标准A2叠成A3）
需要折叠3次，最后一次折叠“45方向折叠”是为了将标题栏中的图号、名称等信息直接不用打开
图纸就能看到，便于查阅图纸。
前两次的折叠顺序无要求。
按图示要求折叠，需要折叠五次。
剩余叠法，按照“2XA3转化为A3的叠法即可”
（标准A0折叠为A3）
对于加长图纸，譬如说：A0X2、A0X3、A1X3等，均可以参照以上举例类推。
祝工作学习愉快！。
如何折叠竣工图纸的方法
如何折叠竣工图纸的方法竣工图纸的制作过程需要经过多个环节，最终得到的图纸需要进行折叠以便于携带和保存。
对于初学者来说，正确的折叠方法可以保证图纸的整齐有序，避免出现折痕、卷曲等问题。
本文将介绍几种常用的竣工图纸折叠方法。
1. 横向折叠法横向折叠法是最常见的折叠方法之一。
具体步骤如下：1.将竣工图纸平铺在桌面上，确认图面朝上。
2.将左右两侧边缘向中心对折，使得上下两端对齐。
3.将对齐后的图纸再次从中心线处对折，使得左右两侧对齐。
4.最后将折叠好的图纸沿中心线对折，整齐叠放。
横向折叠法可以让竣工图纸变得更加紧凑，方便携带和储存，同时也不容易留下明显的折痕。
2. 竖向折叠法竖向折叠法同样常用于竣工图纸的折叠。
步骤如下：1.将竣工图纸平铺在桌面上，确认图面朝上。
2.将上下两端边缘向中心对折，使得左右两侧对齐。
3.将对齐后的图纸再次从中心线处对折，使得上下两侧对齐。
4.最后将折叠好的图纸沿中心线对折，整齐叠放。
竖向折叠法比横向折叠法更容易保持竣工图纸的平整，同时也不容易对图纸表面造成太大影响。
3. 蜂巢折叠法蜂巢折叠法是一种比较特殊的折叠方法，适用于图纸面积较大的情况。
具体步骤如下：1.将竣工图纸平铺在桌面上，确认图面朝上。
2.将图纸从中心线处对折，使得左右两侧对齐。
3.将图纸再次沿着中心线对折，使得上下两侧对齐。
4.将左侧图纸从中心线处向外对折，使得一定宽度的图纸呈横向折叠状态，右侧同理。
5.将横向折叠好的图纸再次沿中心线对折。
蜂巢折叠法将竣工图纸按照蜂巢状折叠，便于携带和储存。
不过由于折叠次数较多，容易在较薄的地方出现破损现象。
4. 多层交替折叠法多层交替折叠法比较适用于竣工图纸比较大的情况。
步骤如下：1.将竣工图纸平铺在桌面上，确认图面朝上。
2.将左侧图纸向中心对折，形成左侧折叠层。
3.将右侧图纸向中心对折，形成右侧折叠层。
4.将左侧折叠层向左侧翻转，与原图纸平面呈 90 度角。
5.将右侧折叠层向右侧翻转，与原图纸平面呈 90 度角。
工程图纸装订折叠方法
工程图纸装订折叠方法工程图纸在施工过程中起着非常重要的作用，它是工程施工的重要依据和指导。
因此，对工程图纸的保存和使用是非常重要的。
在实际工作中，我们通常会对工程图纸进行装订和折叠，以便于保存和携带。
下面将介绍几种常用的工程图纸装订折叠方法，希望对大家有所帮助。
首先，我们来谈谈工程图纸的装订方法。
工程图纸的装订一般有两种方式，一种是使用订书机进行装订，另一种是使用胶带进行装订。
使用订书机进行装订时，首先需要将图纸按照顺序排列好，然后使用订书机对图纸进行装订。
这种方式装订后的图纸整齐美观，但是需要使用订书机，操作相对繁琐。
而使用胶带进行装订则相对简单方便，只需要将图纸按顺序排列好，然后使用胶带将图纸封住即可。
这种方式操作简单，但是装订后的效果可能没有使用订书机装订的那么美观。
其次，我们来介绍工程图纸的折叠方法。
工程图纸的折叠一般有三种方式，一种是对折，一种是卷折，还有一种是平折。
对折是最常见的折叠方式，将图纸依次对折即可，适合于较小的图纸。
卷折是将图纸依次卷起来，适合于较长的图纸。
平折是将图纸按照一定的方式折叠，使得图纸可以便于保存和查看。
这三种折叠方式各有各的特点，可以根据实际情况选择合适的折叠方式。
最后，需要注意的是，在进行装订和折叠时，要尽量避免图纸的损坏。
特别是在使用订书机进行装订时，要注意订书机的力度，避免损坏图纸。
在进行折叠时，要注意折叠的角度和力度，避免造成图纸的破损。
另外，对于一些特殊形状的图纸，可以考虑使用专门的图纸盒进行保存，以免造成图纸的变形和损坏。
总之，工程图纸的装订和折叠是非常重要的，它直接关系到工程施工的顺利进行。
希望大家在实际工作中能够根据实际情况选择合适的装订和折叠方法，做好工程图纸的保存和使用工作。
这样才能更好地指导施工，保障工程质量，实现工程目标。
工程图纸装订折叠方法
工程图纸装订折叠方法工程图纸在施工过程中起着非常重要的作用，它是施工的指南，是施工人员理解设计意图的重要依据。
然而，一张张散乱的工程图纸给施工带来了不少麻烦，因此，合理的装订和折叠方法就显得尤为重要。
本文将介绍一些常用的工程图纸装订折叠方法，希望对大家在施工中能够有所帮助。
首先，我们来说说工程图纸的装订方法。
工程图纸装订的目的是为了保护图纸，使其不易破损、不易丢失。
常见的装订方法有订书机装订、活页夹装订和胶订装订。
订书机装订是最常见的一种方法，它适用于图纸较多的情况。
活页夹装订适用于需要频繁翻阅的图纸，它方便快捷，但对于大幅图纸不太适用。
胶订装订则适用于图纸较少的情况，它美观大方，但不易更改和翻阅。
其次，我们来说说工程图纸的折叠方法。
工程图纸折叠的目的是为了便于携带和存放，合理的折叠方法可以减少图纸的磨损和占用空间。
常见的折叠方法有对折法、平行折叠法和缩小折叠法。
对折法是最简单的一种方法，它适用于小幅的图纸，但对于大幅的图纸不太适用。
平行折叠法适用于大幅的图纸，它可以将图纸折叠成较小的尺寸，便于存放和携带。
缩小折叠法则是将图纸依次对折成一个小正方形，然后再进行对折，最后用橡皮筋绑扎，这样可以减少图纸的磨损和占用空间。
最后，我们来说说工程图纸装订折叠的注意事项。
在进行装订时，要注意订书机的位置和力度，避免损坏图纸；在进行折叠时，要注意折叠的方向和力度，避免折痕过深或者折痕不够，影响图纸的使用。
另外，对于需要频繁翻阅的图纸，最好选择活页夹装订或者平行折叠法，这样可以减少图纸的磨损，延长使用寿命。
总之，工程图纸的装订折叠方法对于施工来说非常重要，它直接影响着施工的效率和质量。
因此，我们在进行装订和折叠时要选择合适的方法，并且要注意细节，以保证图纸的完好无损，为施工提供可靠的依据。
希望本文介绍的内容能够对大家有所帮助，谢谢阅读！。
各种工程图纸折叠方法
各种工程图纸折叠法一、图纸要求装订的折叠法折叠成A4:1、A0折叠成A4，需装订，留边：按下图中的顺序和尺寸，慢慢体会。
折完后图号在上，有装订边。
附® 1,1 A0拓成阳2、A1折叠成A4的法见下图。
注意折叠顺序和尺寸。
附® L2 Al拥成A43、A2图纸折叠成A4尺寸的标准法见下图5944、A3图纸折叠成A4大小的标准成法:Q回,185 ]附SL4 AS A4折叠成A35、各种尺寸的图折成A3的法与A4类似，但A3般横向装订，尺寸有所不同：4 5CMT5~«, -「*・°1541 16CJ” —-打*CJ■■410 ”384 .3951189附图1.5 A&^ASLOD6CJ厂70 /1/门 3 V?a口□ 1 1236210I*, 39E.384]1附图止6 Al新成岂32附SL7 A2二、不需要装订的图纸折叠法：不需要装订的图纸折起来要简单一些,各种尺寸图纸折叠法如下: 1、A0折叠成A4，需装订，留边：按下图中的顺序和尺寸折完后图号在上，有装订边。
2、A1折叠成A4的法见下图。
注意折叠顺序和尺寸。
4、A3图纸折叠成A4大小的标准成法:3、A2图纸折叠成A4尺寸的标准法见下图:1 3□D[ 4^附SL11直3新成A4（不装订）白图、蓝图，一般都要折叠成A3或A4的大小。
折叠的法也不完全一样，一般把图纸折成A3, A4的尺寸，并把图号等折在外面看得到就行了。
对于有格要求的来说：其实折叠图纸是有标准的，呵呵！不知道了吧！一、要求装订归档的：1、A0折叠成A4,需装订，留边：按下图中的顺序和尺寸，慢慢体会。
折完后图号在上，有装订边。
附圏:Ll盘0祈成®I2、A1折叠成A4的法见下图。
注意折叠顺序和尺寸。
6 s U ------------------ 0-LD 亠附團直1护成直43、A2图纸折叠成A4尺寸的标准法见下图:CZ!附® 1.4 A3 M5、各种尺寸的图折成A3的法与A4类似，但A3 一般横向装订，尺寸有所不同:附KL5鱼0新成姒、不需要装订的图纸折叠法：不需要装订的图纸折起来要简单一些, 图纸折叠法如下图:附ELS Al 折成岂3 各种尺寸1 3 5-t r Q c ----------f-CM“1 J I c T7生CM j Et—0 CJ1----- 1 i?g,210 2 10r2 10 2 1 0” 21 D1i 65附mL8 A0S^A4 ｛不篆订）-<iQZI210=^210.210.210附EL9 Al#i^A4 （不装订）附SL11直3新成A4（车装订）。
工程图纸折叠方法计划
.
工程图纸折叠方式
一、正常要求
1．图纸折叠前摇按裁图线裁剪划一，其图纸幅面均需切合下表划定：
基本幅面代号012
34
b×l841×1189594×841420×594297×420297×210
c105
a25
注：①尺寸代号见图1。
②尺寸单位为毫米。
图1
2．图面折向内，成手风琴风箱式。
3．折叠后幅面尺寸应以4#图纸基本尺寸（297×210毫米）为准。
4．图标及竣工图章露在表面。
5．3#～0#图纸装订边297毫米处折一三角或剪一缺口，折进装订边。
二、折叠方式
1．4#图纸不折叠。
.
.
2．3#图纸折叠如图2（图中序号表示折叠次序，虚线表示折起的部分，以下同）。
（a）
(b)
图2
.
.
3．2#图纸折叠如图3。
(a)
(b)
图3 .
.
4．1#图纸折叠如图4。
(a) .
.
(b)
图4
5．0#图纸折叠如图5。
(a)
.
.
（b）
图5
演示制品图：.
. .。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
各种工程图纸折叠方法
一、图纸要求装订的折叠方法
折叠成A4：
1、A0折叠成A4，需装订，留边：按下图中的顺序和尺寸，慢慢体会。
折完后图号在上，有装订边。
2、A1折叠成A4的方法见下图。
注意折叠顺序和尺寸。
3、A2图纸折叠成A4尺寸的标准方法见下图：
4、A3图纸折叠成A4大小的标准成方法：
折叠成A3
5、各种尺寸的图折成A3的方法与A4类似，但A3一般横向装订，尺寸有所不同：
二、不需要装订的图纸折叠方法：不需要装订的图纸折起来要简单一些，各种尺寸图纸折叠方法如下：
1、A0折叠成A4，需装订，留边：按下图中的顺序和尺寸折完后图号在上，有装订边。
精选文档2、A1折叠成A4的方法见下图。
注意折叠顺序和尺寸。
3、A2图纸折叠成A4尺寸的标准方法见下图：
4、A3图纸折叠成A4大小的标准成方法：
白图、蓝图，一般都要折叠成A3或A4的大小。
折叠的方法也不完全一样，一般把图纸折成A3，A4的尺寸，并把图号等折在外面看得到就行了。
对于有严格要求的来说：其实折叠图纸是有国家标准的，呵呵！不知道了吧！
一、要求装订归档的：
1、A0折叠成A4，需装订，留边：按下图中的顺序和尺寸，慢慢体会。
折完后图号在上，有装订边。
2、A1折叠成A4的方法见下图。
注意折叠顺序和尺寸。
3、A2图纸折叠成A4尺寸的标准方法见下图：
5、各种尺寸的图折成A3的方法与A4类似，但A3一般横向装订，尺寸有所不同：
二、不需要装订的图纸折叠方法：不需要装订的图纸折起来要简单一些，各种尺寸图纸折叠方法如下图：
精选文档
—
11。
