格力中央空调显示板对照图
格力智睿中央空调面板说明
格力智睿中央空调面板说明
格力智睿中央空调的面板设计简洁，易于操作。
其中包括以下组件：
1. 显示屏：显示温度、模式、风量、定时、电量等信息。
2. 功能键：包括电源开/关、模式选择、风速调节、温度调节、定时开关等。
3. 色彩键：可以选择多种颜色来改变室内气氛。
4. 睡眠键：一键开启睡眠模式，让你在安静的环境中享受舒适的睡眠。
5. 静音键：一键静音，保持安静的环境，不影响你的工作和学习。
6. 净化键：一键开启空气净化功能，清新宜人的空气让你更加舒适。
7. 场景键：可以设置多种场景模式，如夜间模式、阅读模式、休闲模式等。
总之，格力智睿中央空调的面板功能齐全，操作简便，让你在家中尽情享受舒适的空气。
格力空调主机面板操作说明
格力空调主机面板操作说明内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）显示板控制面板6下，按此键增加数值。
7．向下选择键，在菜单选择中，按此键光标向下或向右移动一项；在修改数据下，按此键减小数值。
8．退出键, 按下此健，返回上级菜单。
9．确定键，在菜单选择中，按此键确认选择项，进入下级菜单；在修改参数下，按此键确认参数值并转移光标。
10．液晶显示器，信息显示区域。
显示板操作说明 1. 机组的开/关非调试状态下机组的开关机，可以通过手动模式，也可通过定时模式。
手动模式优先于定时模式。
在调试状态下，手动和定时模式均无效。
●手动模式：1）、手动开机：在机组关机状态下，按开/关键3秒使机组启动，此时机组运行指示灯亮，压缩机延时启动后，手动开机过程结束；2）、手动关机：在机组开机状态下，按开/关键 3秒使机组关闭，此时运行指示灯熄灭。
停机后，压缩机立即停机，水泵会延时5分钟关闭。
手动关机过程结束。
●定时模式：机组上电或复位后，按手动模式进行开关机。
手动模式和定时模式的转换详见3.13启停模式设定。
在定时模式下手动和定时模式同时有效，当时间到达所设定的定时时间时，机组自动开启或关闭。
2. 默认主页菜单当控制器上电后，微电脑将做3秒钟的自动检测，显示板液晶显示器将显示如下：的默认主页菜单（即主页）。
在任何时间按下显示板上退出键，次数足够多均返回上图默认主页菜单。
3. 主控制菜单在屏幕显示主页时（如上图），按确定键进入主控制菜单，屏幕显示如下图所示：通过向上、向下选择键选择所需功能，按确定键进入。
以下菜单中“【】”内的内容只显示其中的一个或均不显示，黑底白字表示所在行或所在数字被选中。
3.1.用户设置这是用户常用的一些基本设置。
在屏幕显示主控制菜单时，选择用户设置，按确定键进入。
屏幕显示如下图所示：选择所需功能，按确定键进入或确定选择。
后有钩“√”时表示选择有效，后无钩“√”时表示该选择无效。
格力空调故障显示代码大全
32A
4.0㎡
2.5㎡
8000＜Q≤12000
－－
40A
6.0㎡
4.0㎡
－－
6000＜Q≤8000
16A
1.5㎡
1.5㎡
－－
8000＜Q≤12000
20A
2.0㎡
1.5㎡
【注意】
1、空气开关应同时具备磁脱扣和热脱扣功能，以保证短路和过载都得到保护（切不可单独使用保险丝来保护该支路）；
2、同时应装有足够容量的漏电保护器；
7
模式冲突
E7
灭3S闪烁7次
8
防高温保护
E8
灭3S闪烁8次
9
防冷风保护
E9
灭3S闪烁9次
10
整机交流电压下降降频
E0
灭3S闪烁10次
11
无室内电机反馈
H6
灭3S闪烁11次
12
故障电弧保护
C1
灭3S闪烁12次
13
漏电保护
C2
灭3S闪烁13次
14
接错线保护
C3
灭3S闪烁14次
15
无地线
C6
灭3S闪烁16次
2
系统高压保护
灭3S闪烁1次
3
内侧防冻结保护
灭3S闪烁2次
4
系统低压保护
灭3S闪烁3次
5
压缩机排气保护
灭3S闪烁4次
6
通讯故障
灭3S闪烁6次
7
化霜
灭3S闪烁1次
定时指示灯定时或睡眠时亮，否则灭。（开机时左边任一情况发生时，该指示灯闪烁，闪烁时该灯亮0.5秒）。
8
水满保护
灭3S闪烁8次
9
压缩机开时亮,
格力中央空调产品故障显示代码表
Hc
变频多联室外机
LE
变频多联室外机
P0
变频多联室外机
H7
变频多联室外机
格力空调维修 格力中央空调维修
38 缺相 39 变频驱动部分到主控通讯故障 40 IPM 模块保护 41 超速 42 传感器连接保护 43 温漂保护 44 交流接触器保护 45 高压保护 46 低压保护 47 排气保护 48 压缩机自带过载保护 49 通讯故障（内外机、手操器之间） 50 室外环境感温头故障 51 室外盘管进管感温头故障 52 室外盘管中间感温头故障 53 室外盘管出管感温头故障 54 变频排气感温包故障 55 交流电流保护（输入侧） 56 驱动板环境感温包故障 57 交流输入电压异常 58 跳线帽故障 59 充电回路故障 60 直流电机无转速反馈故障 61 远程锁定 62 与有效主手操器冲突标志 63 清除线控器标志 64 压缩机高压保护 65 室内防冻结保护 66 压缩机低压保护 67 压缩机排气高温保护/油温高温保护 68 压缩机过电流保护/压机、风机驱动故障 69 通讯故障 70 模式冲突 71 室内机风机过载保护 72 水满保护 73 按键锁定 74 辅助电加热故障 75 室内环境温度传感器故障 76 室内机入管温度传感器故障 77 室内机中部温度传感器故障 78 室内机出管温度传感器故障 79 室外环境温度传感器故障 80 室外机入管温度传感器故障
Fc
数码多联室外机
Fd
数码多联室外机
FE
数码多联室外机
b5
数码多联室外机
b6
数码多联室外机
b7
数码多联室外机
b8
数码多联室外机
b9
数码多联室外机
bA
数码多联室外机
bb

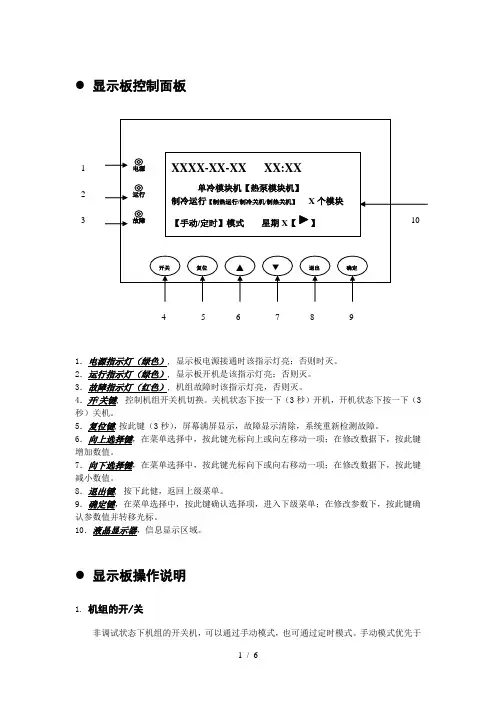

格力空调主机面板操作说明
● 显示板控制面板1．电源指示灯（绿色）, 显示板电源接通时该指示灯亮；否则时灭。
2．运行指示灯（绿色）, 显示板开机是该指示灯亮；否则灭。
3．故障指示灯（红色）, 机组故障时该指示灯亮，否则灭。
4．开/关键, 控制机组开关机切换。
关机状态下按一下（3秒）开机，开机状态下按一下（3秒）关机。
5．复位键,按此键（3秒），屏幕满屏显示，故障显示清除，系统重新检测故障。
6．向上选择键，在菜单选择中，按此键光标向上或向左移动一项；在修改数据下，按此键增加数值。
7．向下选择键，在菜单选择中，按此键光标向下或向右移动一项；在修改数据下，按此键减小数值。
8．退出键, 按下此健，返回上级菜单。
9．确定键，在菜单选择中，按此键确认选择项，进入下级菜单；在修改参数下，按此键确认参数值并转移光标。
10．液晶显示器，信息显示区域。
● 显示板操作说明1. 机组的开/关非调试状态下机组的开关机，可以通过手动模式，也可通过定时模式。
手动模式优先于4 5 6 7 8 9 1 2 3定时模式。
在调试状态下，手动和定时模式均无效。
●手动模式：1）、手动开机：在机组关机状态下，按开/关键3秒使机组启动，此时机组运行指示灯亮，压缩机延时启动后，手动开机过程结束；2）、手动关机：在机组开机状态下，按开/关键3秒使机组关闭，此时运行指示灯熄灭。
停机后，压缩机立即停机，水泵会延时5分钟关闭。
手动关机过程结束。
●定时模式：机组上电或复位后，按手动模式进行开关机。
手动模式和定时模式的转换详见3.13启停模式设定。
在定时模式下手动和定时模式同时有效，当时间到达所设定的定时时间时，机组自动开启或关闭。
2. 默认主页菜单当控制器上电后，微电脑将做3秒钟的自动检测，显示板液晶显示器将显示如下：默认主页菜单内容随系统状态的变化而变化。
XX代表年月日小时和分钟，“【】”内的内在进入菜单项后，如果10分钟内未对显示板器进行任何操作，自动回到上面的默认主页菜单（即主页）。
格力空调主机面板操作说明
● 显示板控制面板1．电源指示灯（绿色）, 显示板电源接通时该指示灯亮；否则时灭。
2．运行指示灯（绿色）, 显示板开机是该指示灯亮；否则灭。
3．故障指示灯（红色）, 机组故障时该指示灯亮，否则灭。
4．开/关键, 控制机组开关机切换。
关机状态下按一下（3秒）开机，开机状态下按一下（3秒）关机。
5．复位键,按此键（3秒），屏幕满屏显示，故障显示清除，系统重新检测故障。
6．向上选择键，在菜单选择中，按此键光标向上或向左移动一项；在修改数据下，按此键增加数值。
7．向下选择键，在菜单选择中，按此键光标向下或向右移动一项；在修改数据下，按此键减小数值。
8．退出键, 按下此健，返回上级菜单。
9．确定键，在菜单选择中，按此键确认选择项，进入下级菜单；在修改参数下，按此键确认参数值并转移光标。
10．液晶显示器，信息显示区域。
● 显示板操作说明1. 机组的开/关非调试状态下机组的开关机，可以通过手动模式，也可通过定时模式。
手动模式优先于4 5 6 7 8 9 1 2 3定时模式。
在调试状态下，手动和定时模式均无效。
●手动模式：1）、手动开机：在机组关机状态下，按开/关键3秒使机组启动，此时机组运行指示灯亮，压缩机延时启动后，手动开机过程结束；2）、手动关机：在机组开机状态下，按开/关键3秒使机组关闭，此时运行指示灯熄灭。
停机后，压缩机立即停机，水泵会延时5分钟关闭。
手动关机过程结束。
●定时模式：机组上电或复位后，按手动模式进行开关机。
手动模式和定时模式的转换详见3.13启停模式设定。
在定时模式下手动和定时模式同时有效，当时间到达所设定的定时时间时，机组自动开启或关闭。
2. 默认主页菜单当控制器上电后，微电脑将做3秒钟的自动检测，显示板液晶显示器将显示如下：默认主页菜单内容随系统状态的变化而变化。
XX代表年月日小时和分钟，“【】”内的内在进入菜单项后，如果10分钟内未对显示板器进行任何操作，自动回到上面的默认主页菜单（即主页）。
格力空调主机面板操作说明
显示板控制面板1．电源指示灯（绿色）, 显示板电源接通时该指示灯亮；否则时灭。
2．运行指示灯（绿色）, 显示板开机是该指示灯亮；否则灭。
3．故障指示灯（红色）, 机组故障时该指示灯亮，否则灭。
4．开/关键, 控制机组开关机切换。
关机状态下按一下（3秒）开机，开机状态下按一下（3秒）关机。
5．复位键,按此键（3秒），屏幕满屏显示，故障显示清除，系统重新检测故障。
6．向上选择键，在菜单选择中，按此键光标向上或向电源 运行 故障 XXXX-XX-XX XX:XX 单冷模块机【热泵模块机】 开退复▲▼确 4 5 61210左移动一项；在修改数据下，按此键增加数值。
7．向下选择键，在菜单选择中，按此键光标向下或向右移动一项；在修改数据下，按此键减小数值。
8．退出键, 按下此健，返回上级菜单。
9．确定键，在菜单选择中，按此键确认选择项，进入下级菜单；在修改参数下，按此键确认参数值并转移光标。
10．液晶显示器，信息显示区域。
显示板操作说明1. 机组的开/关非调试状态下机组的开关机，可以通过手动模式，也可通过定时模式。
手动模式优先于定时模式。
在调试状态下，手动和定时模式均无效。
●手动模式：1）、手动开机：在机组关机状态下，按开/关键3秒使机组启动，此时机组运行指示灯亮，压缩机延时启动后，手动开机过程结束；2）、手动关机：在机组开机状态下，按开/关键 3秒使机组关闭，此时运行指示灯熄灭。
停机后，压缩机立即停机，水泵会延时5分钟关闭。
手动关机过程结束。
●定时模式：机组上电或复位后，按手动模式进行开关机。
手动模式和定时模式的转换详见3.13启停模式设定。
在定时模式下手动和定时模式同时有效，当时间到达所设定的定时时间时，机组自动开启或关闭。
2. 默认主页菜单当控制器上电后，微电脑将做3秒钟的自动检测，显示板液晶显示器将显示如下：默认主页菜单内容随系统状态的变化而变化。
XX 代表年月日小时和分钟，“【】”内的内容只显示其中的一个或不显示，分别表示系统的开关机状态、开机方式和联网模块数。
格力空调主机面板操作说明课件.doc
显示板控制面板XXXX-XX-XX XX:XX 1电源2 运行单冷模块机【热泵模块机】制冷运行【制热运行/制冷关机/制热关机】X 个模块3 故障10【手动/定时】模式星期X【】开关复位▲▼退出确定4 5 6 7 8 91．电源指示灯（绿色）, 显示板电源接通时该指示灯亮；否则时灭。
2．运行指示灯（绿色）, 显示板开机是该指示灯亮；否则灭。
3．故障指示灯（红色）, 机组故障时该指示灯亮，否则灭。
4．开/关键, 控制机组开关机切换。
关机状态下按一下（ 3 秒）开机，开机状态下按一下（ 3 秒）关机。
5．复位键, 按此键（ 3 秒），屏幕满屏显示，故障显示清除，系统重新检测故障。
6．向上选择键，在菜单选择中，按此键光标向上或向左移动一项；在修改数据下，按此键增加数值。
7．向下选择键，在菜单选择中，按此键光标向下或向右移动一项；在修改数据下，按此键减小数值。
8．退出键, 按下此健，返回上级菜单。
9．确定键，在菜单选择中，按此键确认选择项，进入下级菜单；在修改参数下，按此键确认参数值并转移光标。
10．液晶显示器，信息显示区域。
显示板操作说明1. 机组的开/ 关非调试状态下机组的开关机，可以通过手动模式，也可通过定时模式。
手动模式优先于定时模式。
在调试状态下，手动和定时模式均无效。
●手动模式：1）、手动开机：在机组关机状态下，按开/关键 3 秒使机组启动，此时机组运行指示灯亮，压缩机延时启动后，手动开机过程结束；2）、手动关机：在机组开机状态下，按开/关键 3 秒使机组关闭，此时运行指示灯熄灭。
停机后，压缩机立即停机，水泵会延时 5 分钟关闭。
手动关机过程结束。
●定时模式：机组上电或复位后，按手动模式进行开关机。
手动模式和定时模式的转换详见 3.13 启停模式设定。
在定时模式下手动和定时模式同时有效，当时间到达所设定的定时时间时，机组自动开启或关闭。
2. 默认主页菜单当控制器上电后，微电脑将做 3 秒钟的自动检测，显示板液晶显示器将显示如下：XXXX-XX-XX XX:XX单冷模块机【热泵模块机】制冷运行【制热运行/制冷关机/制热关机】X 个模块【手动/定时】模式星期X【】默认主页菜单内容随系统状态的变化而变化。
格力中央空调集中控制器CC52-24F（C）面板说明书
格力中央空调集中控制器CC52-24F（C）面板说明书
① 集中控制器的分组控制及工程设置仅针对多联机组有效，单元机机组暂不支持上述功能。
② 集中控制时，所有多联机和单元机均响应控制，但单元机不响应高级设置的内容。
通用按钮图标说明
集中控制器屏幕采用电容式触摸屏，用户操作界面为全触摸式操作。
界面上的按钮主要以如下方式表示：
1) 图标
图标按钮，可点击操作。
2) 图标+文字
根据文字提示，开关或选择某项功能，或是进入某个页面。
此类按钮可具有两种或三种状
态含义，根据具体的功能表示不同的含义。
各状态含义如（以睡眠按钮为例说明）：
淡浅色，表示无效/不可选。
睡眠功能无效，不可开启，根据不同机型而不同。
浅色，表示关闭/未选中。
睡眠功能关闭，点击可开启睡眠功能。
深色，表示开启/选中。
睡眠功能开启，点击可关闭睡眠功能。
格力空调资料
格力空调资料格力空调资料一：格力定频机器挂机的传感器的阻值比较小，也就是说比较精确，不过也是最容易坏的！常见故障就不说了！说2个不好查的：1制冷时20分钟左右压机停；2制热外风机不工作；很大可能都是室内管温问题！[适用所有定频机二：普通分体机，1：就是带灯箱的E1表现为一开机立刻停，除灯箱可以开以外别的功能都没有用。
[简单解决方法：将控制板的OVC线与零线短接，仍是E1为控制板坏，不显示E1那就是高压保护开关等断开]2：E3故障有的机器根本就没有低压保护开关，可是换了所有控制元件还是解决不了问题，原来是现在的很多控制板都是通用的，只要把控制板上的LPP线与零线短接就可以了三：变频冷静王维修资料1排气温度保护：当T排气高于115度时，压机停，小于90度压机停已达三分钟后恢复运行；2防冻结保护：当T内管小于-1度，压机停，大于6度压机停已达三分钟恢复运行；3过电流保护：当I总大于D时，压机停，外风机延时30秒停制冷时32机D=10A，25机D= 8A；制热时32机D=13A，25机D=10A4过负荷保护：当T管大于62度时，内风机按设定风速运行，压机停。
T管：制冷时是室外热交换器温度，制热时是室内热交换器温度。
5室内，外故障显示：D1，D2，D3为内机灯，LED1[绿灯]LED2[红灯]LED3[黄灯]为外机灯A压机停且有故障时LED1亮；B室外环境温度有故障时LED3亮；C室外管温有故障时LED2亮；D模块保护时LED1闪烁；E压机过载时L ED2与LED3同时闪烁；F排气温度有故障时L ED1，LED2，LED3全亮；G室内D1压机运行时亮；H室内D2时通讯指示，正常时闪烁；I 室内D3是感温包指示灯，有故障时闪烁。
6功率模快：各线功能1号线：W相的负端控制信号；2号线：W的正端控制信号；3号线：V的负端控制信号；4号线：V正端控制信号；5号线：U的负端控制信号；6号线：U正端控制信号；7号线：地线；8号线；5V线；9号线：12V 线；10号线：模块保护信号线[模块保护有：过热，过流，欠压保护，保护时模块有微秒极的信号输出]四：变频柜机E1-E5E1：压机过流，过热，排气过高，模块保护；E2：室内防冻结保护；E3：室内温度感温包开，短路；E4：室内管温开，短路；E5：室内外通讯故障。
