对上面杂波建模的过程进行仿真．在仿真结果中，我们假设随机序列长度为２００００点，方差为１，带宽为１００Ｈｚ，采样频率为１６００Ｈｚ．对数正态分布模型仿真结果和韦伯分布模型仿真结果如下．
由图１、图２对数正态分布和韦伯分布的仿真结果与理想函数之间的比较可知，使用ＺＭＮＬ方法模拟地杂波能够准确地符合理想分布函数模型，证明ＺＭＮＬ是有效的地杂波模拟方法．图２中韦伯分布函数的２个参数设定为ｑ＝１．２。Ｐ＝２．
ｃＩ＝省ＩＣＯＳＯ）。ｔ＋ｊ），Ｉｓｉｎｗ。ｔ，
（１）
其中，菇。、Ｙ。一Ｎ（０，矿２），杂波载频为Ｚ．电压吼可以表示为
ｑ＝√菇；＋Ｙ：，
（２）
可知，如果用…表示瑞利分布杂波回波的包络振幅，则ＩｚＩ的概率密度函数（ＰＤＦ）为
ｆ（Ｉ…＝等唧『ｔ一（粤）】２．
（３）
矿
、盯，ｏ
当高分辨率雷达对地面进行低入射角探测时，地物杂波的分布与瑞利分布明显不同．杂波包络的
ｆ（Ｉｚ１）＝号（掣）Ｐ１唧【（一粤）’】，
（１３）
累积概率分布函数（ＣＤＦ）
Ｆ（Ｊ川“一ｅｘｐ｛一（掣）’），

基于改进的ZMNL和SIRP的K分布杂波模拟方法

基于改进的ZMNL和SIRP的K分布杂波模拟方法朱洁丽;汤俊【期刊名称】《雷达学报》【年(卷),期】2014(3)5【摘要】Zero Memory NonLinearity (ZMNL) and Spherically Invariant Random Process (SIRP) are two commonly used methods in K-distribution clutter simulations. An improved simulation method, which adds abranch of Gamma-distributed variable and extends the shape parameter to arbitrary positive real, is proposed to address the clutter simulation error in the conventional ZMNL method. To reduce the computation required for the conventional SIRP method, an improved method of modulation variable generation is also proposed, what avoids large computations for solving nonlinear equations and improves the simulation speed. The simulation results verify the effectiveness of the improved methods.%零记忆非线性变换(ZMNL)法和球不变随机过程(SIRP)法是模拟K分布杂波的两种常用方法。

针对传统ZMNL方法中形状参数(半)整数化所导致的杂波模拟偏差问题，该文提出采用增加Gamma分布生成支路的方法进行改进，改进后的方法能够模拟任意形状参数的 K 分布杂波；针对传统 SIRP 方法运算量较大的问题，给出了一种改进的调制变量产生方法，该方法能够避免求解非线性方程，极大地降低了运算量，提高了仿真速度。

一种改进的ZMNL雷达杂波仿真方法

姜斌王宏强。和湘郭桂蓉
（１国防科技大学四院空间信息技术研究所，长沙４０７；１０３２通信指挥学院，武汉４０１）３００摘要：雷达杂波仿真是雷达研究的一项关键技术，本文首先深入研究了几种经典杂波模型的统计特性；在此基础上，
维普资讯
第２３卷第３期
２ｏ７０
信号处理
ＳＧＮＲＯＣＳＩＩＡＬＰＥＳＮＧ
Ｖｏ．３．Ｎｏ３Ｉ２．
６月
Ｊｎ２ｏｕ．０７
一
种改进的ＺＭＮＬ雷达杂波仿真方法
Ｋｅｙｗｏｒｓ：ＺｄＭＮＬ；ｇｎｒｌｔｒｍｏｅｓｏｌｘｃｐｔｕ；ｒａｉａｌｉｅｌｒｉｈｓｃ；ｓｌｔｎｅｅａｃｕｔｄｌ；ｃｍｐｅｅｓｍｌｅｒｅｚｅｌａｆｔｎｐｙｉｓｉａｉｌｂｎｒｉｅｍｕｏ
引入最小相位特性与复倒谱技术，给出了一种物理可实现的滤波器产生方法，同时详细阐述了物理可实现经典杂波随机序列产生的流程；最后，进行了仿真实验，仿真结果证明了该方法的准确性和有效性。该方法产生的杂波信号可用于雷达信号模拟、雷达图像分析及雷达最优信号处理器的设计。关键词：ＺＬＭＮ；经典杂波模型；复倒谱；物理可实现线性滤波器；仿真
ｆａｕｅａｄｃｍｐｅｅｓｕｔｃｎｌｇ，ｉｐｐｒｅｕｅｅｔｃｎｑｅｏｅｒａｉｂｅｆｔｒｉｈｓｃ．ｅｈｔｏｆｇｎｒ — ｅｔｒｎｏｌｘｃｐｔｍｈｏｏｒｅｙｔｓａｅｄｃｓｔｅｈｉｕｆｔｅｚｌｌｐｙｉｓＴｎｔｅｍｅｈｏｅｅａｈｈｈｌａｉｅｎｈｄｔｎｏｅｅａａｄｍｌｔｒｅｕｎｅｓｓｔｆｒｍｆｕｄｙＦｎｌ，ｈｉｌｔｎｉｐｃｓｅｎｈｅｕｔｐｖｈａｉｉｉｆｎｒｒｎｏｃｕｔｓｓｑｅｃｓｉｅｏｔｐ０ｎｌ．ｉａｙｔｅｓｍｕａｉｓｒｅｓｄａｄｔｅｒｓｌｒｅｔｅｖｄｔｏｇｌｅｈｌｏｏｓｏｌｙｎｅａｉｏｔｔｄｐｏｏｅｎｔｉａｅ．ａｄｖｒｃｔｅｍｅｏｒｐｓｄｉｈｓｐｐｒＴｅｃｕｔｒｇｎｒｔｄｂｉｍｅｏａｅｕｅｎｔｅｓｍｕａｉｎｏａａｉｎ，ｙｆｈｈｈｌｔｓｅｅａｅｙｔｓｅｈｔｄＣｂｓｄｉｈｉｌｔｒｄｓｇａｈｎｏｆｒｌｎｌｓｓｏａａｉｇｎｐｉａｉｒｄｓｌｐｏｅｓｒａａｙｉｆｒｄｍａｅａｄｏｔｚｔｎｏａａｉａｒｃｓｏ．ｒｉ：Ｉｎｆｔｅｋｙｔｃｎｑｅｎｔｅｒｄｒｒｓａｃｏｅｒｄｌｔｒｓｍｕａｉｎ，ｒｔ，ｉａｅｔｄｅｔｔｔｓｓｒｔａｔｓｏｅｏｅｈｉｕｓｉｈａａｅｒｈｆｒｔａａｃｕｔｉｌｔｉｈｅｅｈｒｅｏｆｌｔｓｐｐｒｓｕｉｓｓａｉｉｉｙｈｓｓｃ

《2024年杂波建模与仿真技术及其在雷达信号模拟器中的应用研究》范文

《杂波建模与仿真技术及其在雷达信号模拟器中的应用研究》篇一一、引言随着雷达技术的快速发展，杂波的建模与仿真技术已经成为雷达信号处理中的重要一环。

杂波的准确模拟不仅对雷达目标检测和跟踪有着重要影响，同时对于提高雷达系统的性能也具有重要意义。

本文旨在探讨杂波建模与仿真技术的原理、方法及其在雷达信号模拟器中的应用研究。

二、杂波建模与仿真技术概述杂波建模与仿真技术是利用数学模型和计算机技术，模拟出雷达系统中杂波的特性。

杂波主要包括地杂波、海杂波、气象杂波等，这些杂波对雷达系统的性能产生重要影响。

杂波建模与仿真技术的目的是为了更准确地模拟出这些杂波的特性，以便于进行雷达系统的设计和优化。

三、杂波建模的方法杂波建模的方法主要包括统计模型和物理模型两种。

统计模型是通过分析杂波的统计特性，如均值、方差、协方差等，来建立杂波模型。

物理模型则是根据杂波产生的物理过程，如散射、反射等，来建立杂波模型。

这两种模型各有优缺点，应根据具体的应用场景选择合适的模型。

四、仿真技术的实现仿真技术的实现主要包括数学建模、算法设计和计算机仿真三个步骤。

首先，根据杂波的特性建立数学模型；其次，设计合适的算法来模拟杂波的产生和传播过程；最后，利用计算机技术实现仿真过程。

在仿真过程中，需要考虑到仿真精度、计算效率等因素。

五、在雷达信号模拟器中的应用雷达信号模拟器是用于模拟雷达系统中的各种信号和杂波的设备。

杂波建模与仿真技术在雷达信号模拟器中的应用，可以帮助研究人员更好地理解和分析雷达系统的性能。

通过模拟出各种复杂的杂波环境，可以对雷达系统的目标检测、跟踪、抗干扰等性能进行评估。

同时，还可以用于训练和测试雷达系统的性能。

六、实例分析以某型雷达系统为例，介绍杂波建模与仿真技术在其中的应用。

首先，根据实际的地形、气象等条件，建立相应的杂波模型；其次，设计合适的算法来模拟杂波的产生和传播过程；最后，利用雷达信号模拟器进行仿真。

通过对比实际雷达系统的性能和仿真结果，可以验证杂波建模与仿真技术的有效性和准确性。

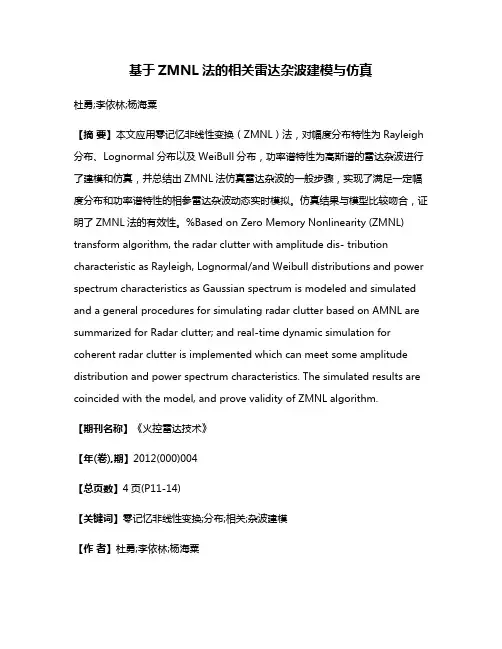

基于ZMNL法的相关雷达杂波建模与仿真

基于ZMNL法的相关雷达杂波建模与仿真杜勇;李依林;杨海粟【摘要】本文应用零记忆非线性变换（ZMNL）法，对幅度分布特性为Rayleigh 分布、Lognormal分布以及WeiBull分布，功率谱特性为高斯谱的雷达杂波进行了建模和仿真，并总结出ZMNL法仿真雷达杂波的一般步骤，实现了满足一定幅度分布和功率谱特性的相参雷达杂波动态实时模拟。

仿真结果与模型比较吻合，证明了ZMNL法的有效性。

%Based on Zero Memory Nonlinearity (ZMNL) transform algorithm, the radar clutter with amplitude dis- tribution characteristic as Rayleigh, Lognormal/and Weibull distributions and power spectrum characteristics as Gaussian spectrum is modeled and simulated and a general procedures for simulating radar clutter based on AMNL are summarized for Radar clutter; and real-time dynamic simulation for coherent radar clutter is implemented which can meet some amplitude distribution and power spectrum characteristics. The simulated results are coincided with the model, and prove validity of ZMNL algorithm.【期刊名称】《火控雷达技术》【年(卷),期】2012(000)004【总页数】4页(P11-14)【关键词】零记忆非线性变换;分布;相关;杂波建模【作者】杜勇;李依林;杨海粟【作者单位】西安电子工程研究所,西安710100;西安电子工程研究所,西安710100;西安电子工程研究所,西安710100【正文语种】中文【中图分类】TN951 引言在杂波背景下进行信号处理和目标检测是雷达的基本任务之一，在实验室快速、准确地模拟雷达杂波，不仅仅能为雷达目标检测算法的设计、杂波抑制处理器的设计提供重要的参考，还能将部分外场试验的工作量转移到实验室进行，缩短雷达研发周期，节省大量试验经费。

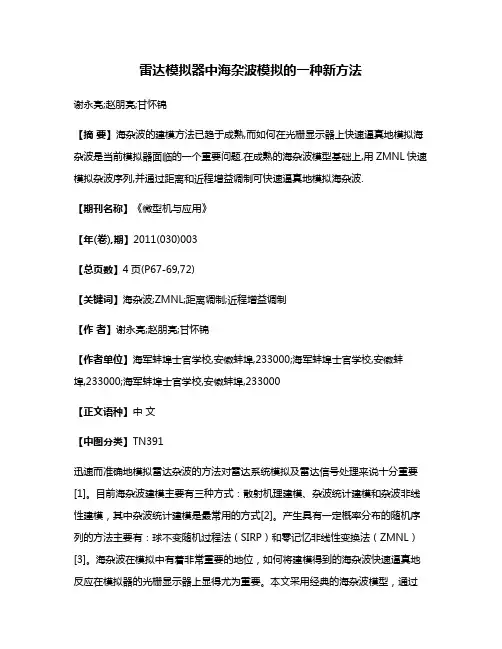

雷达模拟器中海杂波模拟的一种新方法
