水泥混凝土立方体劈裂抗拉强度试验
混凝土的劈裂抗拉强度
混凝土的劈裂抗拉强度
混凝土是一种脆性材料，在受拉时很小的变形就要开裂，它在断裂前没有残余变形。

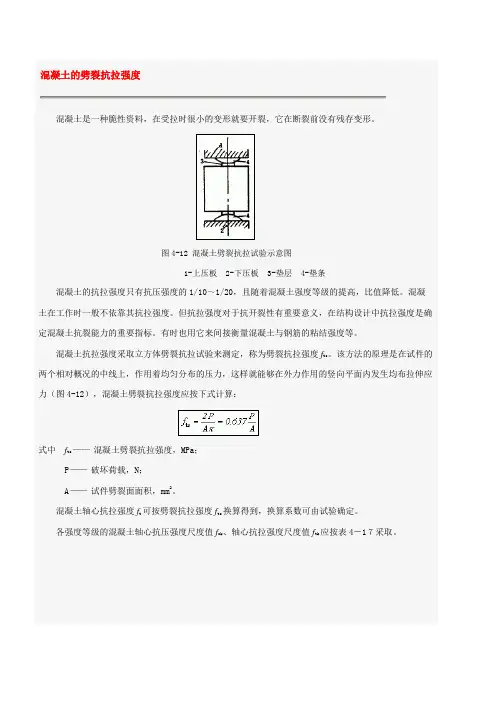

图4-12 混凝土劈裂抗拉试验示意图
1-上压板2-下压板3-垫层4-垫条
混凝土的抗拉强度只有抗压强度的1/10～1/20，且随着混凝土强度等级的提高，比值降低。
混凝土在工作时一般不依靠其抗拉强度。
但抗拉强度对于抗开裂性有重要意义，在结构设计中抗拉强度是确定混凝土抗裂能力的重要指标。
有时也用它来间接衡量混凝土与钢筋的粘结强度等。
混凝土抗拉强度采用立方体劈裂抗拉试验来测定，称为劈裂抗拉强度f ts。
该方法的原理是在试件的两个相对表面的中线上，作用着均匀分布的压力，这样就能够在外力作用的竖向平面内产生均布拉伸应力（图4-12），混凝土劈裂抗拉强度应按下式计算：
式中f ts——混凝土劈裂抗拉强度，MPa；
P——破坏荷载，N；
A——试件劈裂面面积，mm2。
混凝土轴心抗拉强度f t可按劈裂抗拉强度f ts换算得到，换算系数可由试验确定。
各强度等级的混凝土轴心抗压强度标准值f ck、轴心抗拉强度标准值f tk应按表4－1７采用。
Welcome To Download
欢迎您的下载，资料仅供参考！。
混凝土的劈裂抗拉强度
混凝土的劈裂抗拉强度
混凝土是一种脆性资料，在受拉时很小的变形就要开裂，它在断裂前没有残存变形。

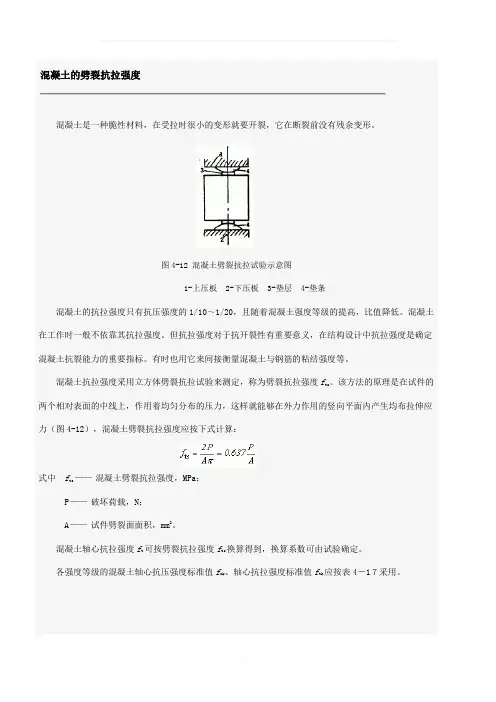

图4-12 混凝土劈裂抗拉试验示意图
1-上压板2-下压板3-垫层4-垫条
混凝土的抗拉强度只有抗压强度的1/10～1/20，且随着混凝土强度等级的提高，比值降低。
混凝土在工作时一般不依靠其抗拉强度。
但抗拉强度对于抗开裂性有重要意义，在结构设计中抗拉强度是确定混凝土抗裂能力的重要指标。
有时也用它来间接衡量混凝土与钢筋的粘结强度等。
混凝土抗拉强度采取立方体劈裂抗拉试验来测定，称为劈裂抗拉强度f ts。
该方法的原理是在试件的两个相对概况的中线上，作用着均匀分布的压力，这样就能够在外力作用的竖向平面内发生均布拉伸应力（图4-12），混凝土劈裂抗拉强度应按下式计算：
式中f ts——混凝土劈裂抗拉强度，MPa；
P——破坏荷载，N；
A——试件劈裂面面积，mm2。
混凝土轴心抗拉强度f t可按劈裂抗拉强度f ts换算得到，换算系数可由试验确定。
各强度等级的混凝土轴心抗压强度尺度值f ck、轴心抗拉强度尺度值f tk应按表4－1７采取。
之答禄夫天创作。
取芯法检测混凝土劈裂抗拉强度原始记录
取芯法检测混凝土劈裂抗拉强度原始记录混凝土在施工中常常需要进行劈裂抗拉强度的检测，以评估混凝土的抗拉性能。
取芯法是其中一种常用的检测方法，本文将详细介绍取芯法检测混凝土劈裂抗拉强度的原始记录。
1.实验准备首先，需要准备好以下实验设备和材料：-取芯器：通常为手动或电动的管状取芯器，具有适当的直径和长度。
-水泥浆：用于填充取芯器的空隙，以保证取样的完整性。
-切割工具：用于修整混凝土试样，使其符合规定的尺寸要求。
-强度试验机：用于施加加载和测试混凝土试样的抗拉强度。
2.取样过程将混凝土表面上的污垢清除干净，然后在需要检测的位置进行标记。
使用切割工具将混凝土试样修整成正方形或长方形，尺寸一般为150mm×150mm或100mm×200mm。
选择合适的取芯器，根据设计要求和混凝土试样的尺寸决定取芯器的直径和长度。
将取芯器插入混凝土试样中心，用手动或电动的方式将取芯器沿着试样中心轴线旋转，直到完全取芯。
取芯后，将取芯器缓慢拔出，注意保持取芯的完整性。
如果取芯过程中出现裂缝或取芯不完整的情况，需要重新进行取样。
在取芯孔中注入水泥浆，填满整个孔隙，以保证取样的完整性。
等待水泥浆凝固后，用切割工具将多余的水泥浆修整平整。
3.实验测试将修整好的混凝土试样放置在强度试验机的平台上，调整试样的位置和朝向。
根据实验要求和设计要求，施加合适的加载速率和加载方式，进行抗拉强度测试。
在加载过程中，需记录试样的加载载荷和变形数据，以便后续计算和分析。
一般来说，加载载荷以及相应的试样变形值会随着时间的推移逐渐增加，直到试样发生破坏或达到预定的加载终点。
4.数据处理根据实验测试得到的加载载荷和变形数据，可以计算混凝土试样的劈裂抗拉强度。
根据抗拉公式，可以得到以下计算公式：-抗拉强度=最大加载载荷/试样的横截面积-变形量=最大变形-初始变形根据实验测试的数据计算出每个试样的劈裂抗拉强度，并将数据整理成表格或图表形式，以便后续的统计分析和报告编写。
混凝土劈裂抗拉强度试验方法
混凝土劈裂抗拉强度试验方法
嘿，你知道混凝土劈裂抗拉强度试验咋做不？其实超简单！先准备好试件，就像准备上战场的士兵，得精挑细选。
把试件放在试验机上下压板中心，这就好比把宝贝放在安全的摇篮里。
然后慢慢加力，看着压力一点点上升，心里那个紧张哟！就像等着一场大考的结果。
可千万别加力太快，不然试件可能一下子就崩了，那可就悲剧啦！
在这个过程中，安全性那是相当重要。
这就像走钢丝，得小心翼翼。
试验机得固定好，不然万一晃来晃去，那可不得了。
稳定性也不能忽视，要是试验过程中数据乱跳，那还咋得出准确结果呢？
那这试验有啥用呢？应用场景可多啦！比如建筑工程中，得知道混凝土够不够结实呀！它的优势就是能直接测出混凝土的抗拉强度，让我们心里有底。
我给你讲个实际案例哈。
有个大楼在建设的时候，就做了这个试验。
结果发现混凝土的劈裂抗拉强度完全达标，大家那个高兴呀！就像中了彩票一样。
这说明这个试验真的很有用，能让我们放心大胆地使用混凝土。
混凝土劈裂抗拉强度试验就是这么厉害，能让我们更好地了解混凝土的性能，为建筑工程保驾护航。
咱可不能小瞧了这个试验哟！。
水泥混凝土立方体劈裂抗拉强度试验方法
7.试验报告：
试验报告应包括内容： 原材料的品种、规格和产地以及混凝土配合比； 试验日期及时间； 仪器设备名称、型号及编号； 环境温度和湿度； 执行标准； 劈裂抗拉强度； 要说明的其他内容。
8.试验注意事项：
8.1试件至试验龄期时,自养护室取出试件,用湿布覆盖,避免其湿度变化。检查外观,在试件中部,划出劈裂面位置线,劈裂面与试件成型时的顶面垂直。尺寸测量精确至1mm。
4.2.1试件尺寸符合T0551表T0551-1的规定。
4.2.2本试件应同一龄期为一组,每组为3个同条件制作和养护的混凝土试块。
5.试验步骤：
具体试验步骤依据《公路工程水泥及水泥混凝土试验规程》JTG E30-2005（T0560-2005）方法进行试验。
6.试验结果整理：
6.1混凝土立方体劈裂抗拉强度ƒ按下式计算
水泥混凝土立方体劈裂抗拉强度试验方法
1.依据标准：《公路工程水泥及水泥混凝土试验规程》JTG E30-2005（T0560-2005）；
2.试验目的及适用范围：
2.1目的：测定水泥混凝土立方体试件的劈裂抗拉强度。
2.2适用范围：各类水泥混凝土的立方体试件。
3.试验环境：
3.1试验中室温应保持在20℃±2℃，湿度大于50%；
4.试验准备：
4.1试验仪器
序号
名称
使用要求
1
压力机或万能试验机
应符合T0551中的2.3的规定。
2
劈裂钢垫条和三合板垫层
钢垫条顶面为半径75mm的弧形，长度不短于试件边长。木质三合板或硬质纤维板垫层的宽度为20mm，厚为3mm至4mm，长度不小于试件长度，垫层不得重复使用。3Leabharlann 钢尺分度值为1mm。
混凝土的劈裂抗拉强度
混凝土的劈裂抗拉强度
混凝土是一种脆性材料，在受拉时很小的变形就要开裂，它在断裂前没有残余变形。
图4-12 混凝土劈裂抗拉试验示意图
1-上压板2-下压板3-垫层4-垫条
混凝土的抗拉强度只有抗压强度的1/10～1/20，且随着混凝土强度等级的提高，比值降低。
混凝土在工作时一般不依靠其抗拉强度。
但抗拉强度对于抗开裂性有重要意义，在结构设计中抗拉强度是确定混凝土抗裂能力的重要指标。
有时也用它来间接衡量混凝土与钢筋的粘结强度等。
混凝土抗拉强度采用立方体劈裂抗拉试验来测定，称为劈裂抗拉强度f ts。
该方法的原理是在试件的两个相对表面的中线上，作用着均匀分布的压力，这样就能够在外力作用的竖向平面内产生均布拉伸应力（图4-12），混凝土劈裂抗拉强度应按下式计算：
式中f ts——混凝土劈裂抗拉强度，MPa；
P——破坏荷载，N；
A——试件劈裂面面积，mm2。
混凝土轴心抗拉强度f t可按劈裂抗拉强度f ts换算得到，换算系数可由试验确定。
各强度等级的混凝土轴心抗压强度标准值f ck、轴心抗拉强度标准值f tk应按表4－1７采用。
如有侵权请联系告知删除，感谢你们的配合！。
混凝土劈裂抗拉强度试验报告
混凝土劈裂抗拉强度试验报告1.实验目的2.试验原理3.试验装置和试验流程试验装置主要包括拉力机、劈裂试验夹具、劈裂试验用的刚性抗压头和拉力计等。
试验流程如下：(1)准备试件：按照规定的尺寸要求制备试件，并进行标识。
(2)室内养护：将试件养护至设定的龄期，使试件达到所需的强度。
(3)试验前处理：试验前测量试件的尺寸并记录。
(4)室外湿润：将试件放置于水中浸泡24小时，以保持试件表面湿润。
(5)样品准备：将试件放置于劈裂试验夹具上，并用螺母固定。
(6)施加载荷：通过拉力机施加轴向拉力，直到试件发生劈裂破坏，同时记录施加到试件上的最大载荷和劈裂加载荷。
4.数据处理和分析根据试验中记录的施加到试件上的最大载荷和劈裂加载荷，计算出试件的劈裂抗拉强度。
劈裂抗拉强度的计算公式为：劈裂抗拉强度=劈裂加载荷/试件的劈裂面积5.结果和讨论根据实验所得数据计算得到的劈裂抗拉强度如下表所示：试验号，试件直径(mm)，试件高度(mm)，最大载荷(kN)，劈裂加载荷(kN)，劈裂抗拉强度(MPa)-----，----------，----------，---------，------------，---------------1，150，300，30.5，25.2，1.052，150，300，28.3，23.6，0.983，150，300，31.2，26.0，1.084，150，300，29.8，24.5，1.025，150，300，32.1，27.3，1.13通过统计分析可以看出，试样的劈裂抗拉强度在1.02MPa到1.13MPa 之间。
在试验过程中，没有出现异常情况，试样的劈裂破坏均在试件中心位置形成。
6.结论通过混凝土劈裂抗拉强度试验，我们得到了试样的劈裂抗拉强度，并得出以下结论：(1)混凝土的劈裂抗拉强度介于1.02MPa到1.13MPa之间。
(2)试样的劈裂破坏位置集中在试件的中心位置。
混凝土劈裂抗拉强度试验
混凝土劈裂抗拉强度试验（一）目的和适用范围本试验规定了测定混凝土立方体试件的劈裂抗拉强度方法，本试验适用于各类混凝土的立方体试件。
（二）试件制备1．采用边长150mm方块作为标准试件，其最大集料粒径应为40mm。
2．本试件应同龄期者为一组，每组为3个同条件制作和养护的混凝土试块。
（三）仪器设备劈裂钢垫条和三合板垫层(或纤维板垫层)，如图3-2所示。
图3-2 劈裂试验用钢垫条（单位：mm）1-上压板；2-下压板；3-垫层；4-垫条钢垫条顶面为直径l50mm弧形，长度不短于试件边长。
木质三合板或硬质纤维板垫层的宽度为15～20mm，厚为3～4mm，垫层不得重复使用。
（四）试验步骤1．试件从养护地点取出后，擦拭干净，测量尺寸，检查外观，在试件中部划出劈裂面位置线。
劈裂面与试件成型时的顶面垂直，尺寸测量精确至lmm 。
2．试件放在球座上，几何对中，放妥垫层垫条，其方向与试件成型时顶面垂直。
3．当混凝土强度等级低于C30时，以0.02～0.05MPa/s 的速度连续而均匀地加荷；当混凝土强度等级不低于C30时，以0.05～0.08MPa/s 的速度连续而均匀地加荷，当上压板与试件接近时，调整球座使接触均衡，当试件接近破坏时，应停止调整油门，直至试件破坏，记下破坏荷载，准确至0.01kN ；（五）试验结果计算1．混凝土劈裂抗拉强度R t ，按下式(3-4)计算：AP R t π2= (3-4) 式中 R t —混凝土劈裂抗拉强度(MPa)；P —极根荷载(N)；P —试件劈裂面面积（mm 2）2．劈裂抗拉强度测定值的计算及异常数据的取舍原则，同混凝土抗压强度测定值的取舍原则相同。
3．采用本试验法测得的劈裂抗拉强度值，如需换算为轴心抗拉强度，应乘以换算系数0.9。
采用100mm ×100mm ×100mm 非标准试件时，取得的劈裂抗拉强度值应乘以换算系数0.85。
(六)试验记录水泥混凝土劈裂抗拉强度试验记录见试验报告册。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水泥混凝土立方体劈裂抗拉强度试验(T0560-2005)
6.3.1 目的和适用范围
本试验规定了测定混凝土立方体试件的劈裂抗拉强度方法，本试验适用于各类混凝土的立方体试件。
6.3.2 试件制备
本试件应同龄期者为一组，每组为3个同条件制作和养护的混凝土试块。
6.3.3 仪器设备
6.3.3.1 压力机或万能试验机。
6.3.3.2 劈裂钢垫条和三合板垫层（或纤维垫层）。
钢垫条顶面为直径150mm弧形，长度不短于试件边长。
木质三合板或硬质纤维板垫层的宽度为20mm，厚为3～4mm，长度不小于试件长度，垫层不得重复使用。
6.3.4 试验步骤
6.3.4.1 试件从养护地点取出后，擦拭干净，用湿布覆盖，测量尺寸，检查外观，在试件中部划出劈裂面位置线。
劈裂面与试件成型时的顶面垂直，尺寸测量精确到1mm。
6.3.4.2 试件放在球座上，几何对中，放妥垫层垫条，其方向与试件成型时顶面垂直。
6.3.4.3 当混凝土强度等级小于C30时，以0.02MPa/s～0.05MPa/s的速度连续而均匀地加荷；当混凝土强度等级大于等于C30且小于C60，以0.05MPa/s～0.08MPa/s 的速度连续而均匀地加荷；当混凝土强度等级大于等于C60时，以0.08MPa/s～0.10MPa/s连续而均匀地加荷。
当试件接近破坏时，应停止调整油门，直至试件破坏，记录破坏荷载，准确至0.01kN。
6.3.5 试验结果计算
6.3.5.1 混凝土立方体劈裂抗拉强度
f按下式计算：
ts
20.637ts F F f A A
π== 式中：ts f ──混凝土劈裂抗拉强度（MPa ）；
F ──极根荷载（N ）
A ──试件劈裂面面积（mm 2）。
6.3.5.2 劈裂抗拉强度测定值的计算及异常数据的取舍原则，同《混凝土立方体抗压强度试验》规定。
结果计算精确到0.01Mpa 。
