防水结构设计

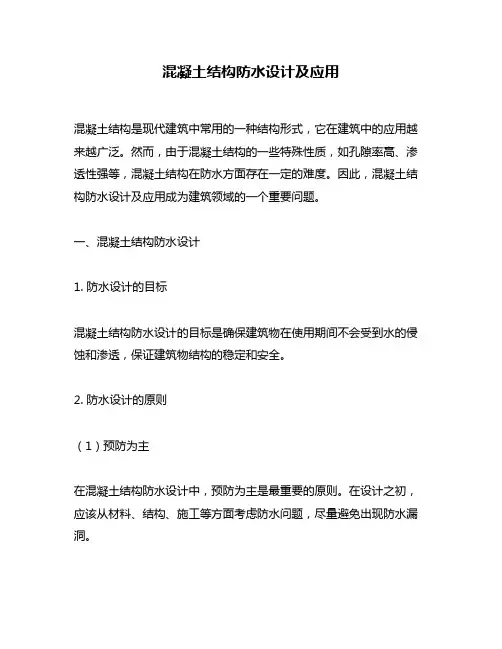

混凝土结构防水设计及应用
混凝土结构防水设计及应用混凝土结构是现代建筑中常用的一种结构形式，它在建筑中的应用越来越广泛。
然而，由于混凝土结构的一些特殊性质，如孔隙率高、渗透性强等，混凝土结构在防水方面存在一定的难度。
因此，混凝土结构防水设计及应用成为建筑领域的一个重要问题。
一、混凝土结构防水设计1. 防水设计的目标混凝土结构防水设计的目标是确保建筑物在使用期间不会受到水的侵蚀和渗透，保证建筑物结构的稳定和安全。
2. 防水设计的原则（1）预防为主在混凝土结构防水设计中，预防为主是最重要的原则。
在设计之初，应该从材料、结构、施工等方面考虑防水问题，尽量避免出现防水漏洞。
（2）分层防水在混凝土结构防水设计中，采用分层防水的方法可以有效地防止水的渗透。
分层防水是指在混凝土结构的不同层次上采用不同的防水材料和防水方法，以达到防水的目的。
（3）维修方便在混凝土结构防水设计中，应该考虑到维修的方便性。
在设计时应该尽可能地降低维修难度，以便及时发现并排除防水漏洞。
3. 防水设计的方法（1）防水材料的选择在混凝土结构防水设计中，选择合适的防水材料非常重要。
常用的防水材料有：沥青防水材料、聚氨酯防水材料、聚合物防水材料等。
在选择防水材料时，应该根据混凝土结构的特点、使用环境和使用要求进行综合考虑。
（2）防水层的设置在混凝土结构防水设计中，防水层的设置是关键。
一般来说，防水层应该设置在混凝土结构的上部，以充分防止水的渗透。
防水层的设置应该考虑到材料的选择、层数、厚度等因素。
（3）防水施工的要求在混凝土结构防水设计中，防水施工的要求非常严格。
防水施工应该遵守国家标准和相关规定，确保施工质量。
同时，在防水施工中应该注意材料的存储、混合、使用等方面的问题，以确保防水效果。
二、混凝土结构防水应用1. 地下室防水地下室是混凝土结构防水应用的重点领域之一。
在地下室的防水设计中，应该特别注意防水层的设置和防水材料的选择。
防水层应该设置在地下室的外侧，以充分防止地下水的渗透。
防水产品的结构设计
防水产品的结构设计防水产品的一般思路4 电池门防水.如果是普通干电池,建议采用下图结构.如果是钮扣电池,当空间足够时建议首选下图左图结构,右图为次选5 按键位防水上图的按键组合在很多钟表产品上都用过,一般都能达到IP46等级,防水效果符合多数要求.而且体积小,在许多钟表配件生产厂家是做为成品生产的, 从长度,最大外径,防水等级有多种规格供选择.在产品空间较小时建议用此结构方案.上图所示按键防水方式当产品内部空间足够时可适当采用,直接将硅胶按键用PCB板打螺丝固定在塑胶上盖,做这种结构时,螺丝柱的间距要均匀,由于塑胶件,按键,PCB板受力后弹性变形都较大,要尽量保证塑胶和线路板的结构刚性, 使弹性变化尽量反应在按键上,塑胶壁厚不宜薄,螺丝柱要有加强骨,固定线路板的螺丝柱数量要足够多.线路板的材料应用胶木板或刚性好的纤维板,厚度应在1.6mm以上,必要时可在线路板和按键中加垫一块钢板.6 引出线部分防水.由于某些电器元件引出线要另外加工后在跟线路板联接,这样的结构可采用箱式结构,既将需防水的各部分组件分别组装,再用外罩将几部分包在一起. 如下图所示产品可分为面罩,前盖,后盖组件几部分组成.类似下图这样,先将后壳组件和海棉,胶水防水密封成半成品, 在将面盖和后壳用O形圈联接,而引出线通过面盖上的碰穿孔和内部电器元件联接,并在面盖碰穿孔位打胶水密封,最后再用面罩通过扣位和前后盖半成品联接的方式,在一些潜水灯,鱼缸观赏灯上都用过,我们将类似的结构称为箱式结构. 当然,防水结构并不只有以上几种,好像二次啤塑,硅橡胶过盈挤压等.另外,很多产品尚须通过高低温测试,所以塑胶的材料选择也很重要,例如下图所示产品,面盖.底壳用PC较好,而面罩则用PC或阻燃ABS都可.因为PC的热变形温度130-140度,长时间耐热温度为120度,溶点为130-160而多数产品整机最高测试温度大约为80-90度.。
防水结构设计方法大全
防⽔结构设计⽅法⼤全防⽔很重要！！！防⽔也是产品设计⼯程师在进⾏产品设计时经常碰到的⼀个问题，本篇⽂章将会总结各⾏业各类产品的常见防⽔结构设计⽅法，希望能给⼯同导光⼀样，防⽔程师的防⽔结构设计带来⼀些启⽰。
⽤于开拓⼯程师的思路：以前想到防⽔结构设计，第⼀个想到的就是密封圈来防⽔；但是，除了密封圈来防⽔之外，也本⽂仅仅起着抛砖引⽟的作⽤，⽤于开拓⼯程师的思路许还有其它更合适的防⽔⽅法，例如密封胶黏剂、灌胶，现场发泡成型技术等，这些新型的防⽔⽅法在某些场合可能使得产品结构更为简单、成本更低，同时防⽔可靠性更⾼。
对于每⼀个防⽔⽅法是如何进⾏具体的设计，本⽂并没有具体展开。
如果⼯程师需要了解具体设计，可以参考我在公众号“降本设计”发表的资料搜索⽅法，⾃⾏去搜索相关资料。
在⽂末我分享了⼀些我收集的资料，如有兴趣也可以按要求去下载。
1. 密封圈和密封垫密封圈（O-ring）和密封垫（Gasket）是最常⽤的防⽔⽅法。
（密封圈）（密封垫）（iPhone 7 Plus 静⾳按钮通过密封圈防⽔）（iPhone 7电源按钮通过两个⼩的密封圈防⽔）（密封垫在连接器中的应⽤）（iPhone 7 lighting接⼝通过密封垫防⽔）（iPhone 7 Plus SIM卡通过密封垫防⽔）2. LSR⼆次注塑把液态硅胶LSR等弹性体通过⼆次注塑的⽅式与⾦属或塑胶件等结合成⼀体。
使⽤⼆次注塑可以把两个零件合并为⼀个零件，省去后续的胶粘等⼆次加⼯⼯序，同时在装配⼯程中不易脱落，可靠性较⾼。
iPhone8中SIM卡的防⽔就是通过液态硅胶与SIM⽀架注塑成⼀体来实现的。
3. 现场发泡成型现场发泡成型技术（Formed-In-Place Foam Gasket，简称 FIPFG）是通过点胶设备按照规划的密封路径直接在壳体上进⾏发泡，进⽽加⼯⽣产出软并有弹性的发泡密封条。
4. 灌封灌封就是将环氧、聚氨脂和硅胶等复合物⽤机械或⼿⼯⽅式灌⼈装有电⼦元件、线路的器件内，在常温或加热条件下固化成为性能优异的热固性⾼分⼦绝缘材料，达到密封、防⽔、防尘和涂覆保护的⽬的。
钢结构的防水设计
钢结构的防水设计防水是钢结构工程中关键的一项设计要求，它的目的是为了防止水分渗透和引起钢结构腐蚀、损坏等问题。
本文将探讨钢结构的防水设计方法和相关注意事项。
一、防水设计方法1. 表面涂层防水表面涂层防水是最常见的钢结构防水设计方法之一。
常用的涂层材料包括聚氨酯、环氧树脂等。
这些涂层具有良好的耐腐蚀性和防水性能，可以有效地保护钢结构免受水分侵蚀。
在施工过程中，需要确保涂层的均匀性和密封性，以达到防水效果。
2. 防水卷材防水卷材是另一种常用于钢结构防水设计的方法。
它可以分为自粘卷材和预铺卷材两种类型。
自粘卷材通过自身的胶层粘附在钢结构表面，形成防水层。
预铺卷材则需要在钢结构表面粘贴前进行预先施工，以确保其完整性和粘结性。
3. 沥青混凝土防水层沥青混凝土是一种常用于钢结构防水设计的耐久性较好的材料。
在施工中，将热沥青均匀涂覆于钢结构表面，形成一层致密的、具有防水功能的混凝土层。
这种防水层能够有效地防止水分渗透和钢结构的腐蚀。
二、注意事项1. 工程前期的防水设计在进行钢结构防水设计之前，需要进行充分的工程前期调研与分析。
了解工程的环境条件、水分来源和水分渗透方式等因素，以便选择合适的防水设计方法和材料。
2. 施工质量控制在实施防水设计时，施工质量的控制至关重要。
需要确保涂层或防水卷材的质量和施工工艺的合理性，以免出现漏水等问题。
3. 维护与检查一旦完成防水设计，定期的维护与检查非常重要。
定期检查涂层或卷材的状况，及时进行维修和更换，以保持防水层的完整性和稳定性。
同时，加强排水系统的维护，保证快速、有效地排除降雨引起的积水。
4. 结构设计与防水设计的协调在进行钢结构设计时，需要与防水设计保持良好的协调。
例如，在设计防水层时，应留意防水层与结构的连接方式，确保二者之间的密封性和结构的稳定性。
结论钢结构的防水设计是确保工程的质量和寿命的关键要素之一。
通过选择合适的防水设计方法和材料，并严格控制施工质量，可以最大程度地保护钢结构免受水分侵蚀和腐蚀。
混凝土结构防水设计标准
混凝土结构防水设计标准一、前言混凝土结构防水是建筑工程中的重要环节之一，它关系到建筑的使用寿命和安全性。
本文将从防水设计的原则、材料选用、施工工艺、检测验收等方面进行详细阐述，以期为混凝土结构防水设计提供一定的参考和指导。
二、防水设计原则1. 应根据建筑的使用性质、地理环境和气候条件等因素，合理选用防水材料和防水层厚度，保证防水层的耐久性和防水效果。
2. 应根据结构形式和功能要求，合理确定防水层的分层、交界和细节处理方法，确保防水系统的连续性和完整性。
3. 应根据建筑物的变形特点，采用适当的补偿措施，以防止因温度、湿度等变化引起的结构变形破坏防水层。
4. 应根据实际情况，采用不同的施工工艺和技术，确保防水层的质量和防水效果。
5. 应在施工前进行充分的勘察和检测，确保基础、墙体和屋面等结构的平整度、垂直度和水平度符合防水要求。
三、防水材料选用1. 混凝土结构防水材料应具有良好的耐候性、耐久性和抗渗透性能，且应符合国家有关标准和规定。
2. 常用的混凝土结构防水材料包括：聚氨酯防水涂料、聚合物防水涂料、改性沥青防水涂料、丁基橡胶防水卷材、热塑性防水卷材等。
3. 不同的防水材料应根据具体的使用要求和环境条件进行选择，以确保防水层的性能和效果。
四、防水层厚度设计1. 混凝土结构防水层的厚度应根据建筑物的使用性质、地理环境、气候条件和防水材料的性能等因素进行合理确定。
2. 墙体、地面和屋面等不同部位的防水层厚度应根据具体情况进行设计，一般不应小于2mm。
3. 在设计防水层厚度时，应考虑到防水层的耐久性和防水效果，以及防水层与其他结构层的相互关系和影响。
五、施工工艺1. 混凝土结构防水施工应按照施工图纸和相关规范进行，施工前应进行充分的准备工作，包括基础的清理、处理和加固等。
2. 施工过程中应严格控制施工质量，确保防水层的质量和防水效果。
3. 在施工过程中应注意防水层的平整度、垂直度和水平度等要求，以确保防水层的连续性和完整性。
防水结构设计经典案例
防水结构设计经典案例
防水结构设计是建筑工程中不可忽视的重要环节，其质量直接关系到建筑物的使用寿命、安全性和美观度。
下面介绍几个防水结构设计经典案例。
1. 屋面防水：屋面防水设计是防水结构设计中的重要环节，其
主要目的是保护建筑物的顶部结构。
在屋面防水设计中，常用的材料有防水卷材、防水涂料、防水板等。
其中，防水卷材是目前应用最广泛的防水材料之一。
2. 地下室防水：地下室防水设计是建筑工程中的重要环节，其
主要目的是防止地下室内部被地下水渗透。
在地下室防水设计中，常用的材料有防水涂料、防水卷材、防水板等。
同时，还需注意地下室的排水和通风问题。
3. 泳池防水：泳池防水设计是防水结构设计中的特殊领域，其
主要目的是防止泳池内水渗漏到地下室或外部空间。
在泳池防水设计中，常用的材料有质地密实的水泥混凝土、防水涂料、防水板、防水卷材等。
以上是防水结构设计经典案例的简要介绍，希望对大家有所帮助。
在实际工程中，还需根据具体情况进行细致的设计和施工，确保防水结构的质量和可靠性。
- 1 -。
旋转防水密封结构设计
旋转防水密封结构设计一、引言在现代工程领域中，防水密封是一项至关重要的工作。
无论是建筑物的地下室、隧道，还是工业设备中的管道和容器，都需要有效的防水密封结构来确保安全和可靠性。
旋转防水密封结构作为一种常见的密封方式，具有简单可靠、易于维护等优点，在各种工程中得到了广泛应用。
本文将探讨旋转防水密封结构的设计原理和关键技术。
二、旋转防水密封结构设计原理旋转防水密封结构的设计原理基于两个关键要素：接触压力和密封材料的选择。
旋转防水密封结构通常由密封环、密封垫片和密封润滑剂等组成。
1. 接触压力旋转防水密封结构的关键在于通过接触压力来防止液体或气体泄漏。
为了达到良好的接触压力，密封环的设计应考虑以下几个因素：（1）密封环的材料选择：密封环应具有良好的弹性和耐磨性，常见的密封材料有橡胶、聚四氟乙烯等；（2）密封环的尺寸和形状：密封环的尺寸和形状应与被密封部件相匹配，确保密封环能够完全贴合密封面，从而实现较大的接触压力。
2. 密封材料的选择密封材料的选择直接影响到旋转防水密封结构的性能。
常见的密封材料有橡胶、聚四氟乙烯等。
在选择密封材料时，需要考虑以下几个因素：（1）介质的性质：不同的介质对密封材料有不同的要求，如温度、压力、腐蚀性等；（2）工作环境的要求：工作环境的温度、湿度等条件也会对密封材料的选择产生影响；（3）密封材料的可靠性和使用寿命：密封材料应具有较长的使用寿命和可靠性，以确保密封结构的长期有效性。
三、旋转防水密封结构设计的关键技术旋转防水密封结构的设计涉及到多个关键技术，其中包括密封环的设计、密封面的加工和密封润滑剂的选择等。
1. 密封环的设计密封环的设计应考虑到接触压力、密封材料的选择和密封环的尺寸等因素。
通常，密封环应具有一定的弹性，可以在旋转过程中保持一定的接触压力，以确保密封效果。
2. 密封面的加工密封面的加工质量直接影响到密封效果。
为了保证密封面的平整度和光洁度，需要采用适当的加工方法和设备，如研磨、抛光等。
密封圈防水设计结构
密封圈防水设计结构
密封圈防水设计结构包括以下几部分：
密封圈材质选择：密封圈的材质应具备耐腐蚀、耐老化、耐高温等性能，常见的材质有橡胶、硅胶、氟胶等。
同时，材质应具备足够的弹性和压缩性，以确保密封效果良好。
密封圈形状设计：密封圈的形状应与配合件相匹配，一般采用O形圈或异形圈。
O形圈具有较好的弹性和密封性能，适用于静态密封和低速运动密封。
异形圈具有较好的耐压和耐磨性能，适用于高压和高速运动密封。
密封圈槽设计：密封圈应安装在相应的槽内，因此槽的设计也很重要。
槽的尺寸应与密封圈的尺寸相匹配，槽的深度和宽度应合适，以使密封圈能够自由伸缩，同时也不会脱落。
此外，槽的边缘应光滑，以减少摩擦和磨损。
密封圈表面处理：密封圈的表面应进行相应的处理，以提高其耐腐蚀、耐磨损和耐老化等性能。
常见的表面处理方法有喷塑、镀锌、镀铬等。
配合件设计：与密封圈配合的配合件应具备足够的硬度和耐磨性，以确保密封圈能够正常工作。
同时，配合件的表面应光滑，以减少摩擦和磨损。
以上是密封圈防水设计结构的主要内容，设计时应根据具体的使用环境和要求进行选择和优化。
同时，使用和维护过程中也应注意检查和维护，以保证密封圈的正常使用和寿命。
