ThinkDesign家具三维设计之全屋定制教程
全屋定制，顾名思义是家庭装修所有能定制的东西都定制；它既可以合理利用家中的各种空间，又能够和整个家居环境相匹配；并且还可以根据主人的个性特别定制，充分体现主人的品位。
其中包括橱柜、衣柜、书柜、电视柜、餐桌椅、沙发、等全屋家具的定制。
在ThinkDesign当中，有能适配家具定制企业所需要的订单优质方案。
从客户提供的户型开始，到最后方案的成本核算，以及加工数据，都能在ThinkDesign中很好地快速完成。

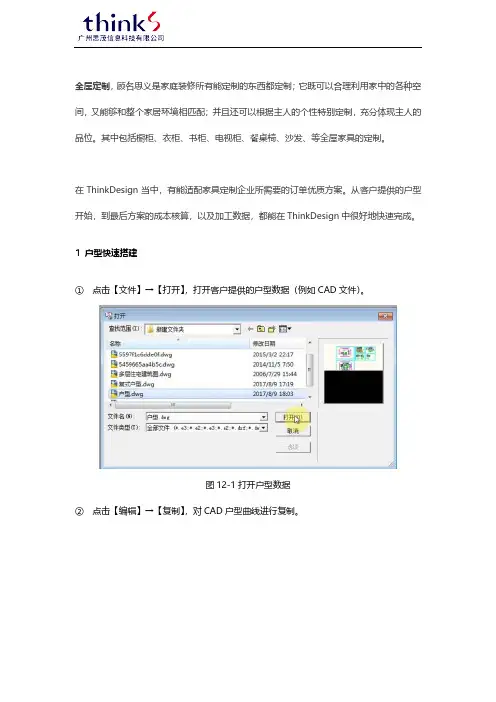

1 户型快速搭建①点击【文件】→【打开】，打开客户提供的户型数据（例如CAD文件）。
图12-1打开户型数据②点击【编辑】→【复制】，对CAD户型曲线进行复制。
图12-2复制CAD户型曲线③点击【编辑】→【粘贴】，把CAD户型曲线粘贴到E3模型文件。
图12-3粘贴CAD户型曲线④点击【线性实体】图标，根据客户户型高度对CAD户型曲线进行三维拉伸。
图12-4线性拉伸墙体图12-5完成前体拉伸2 室内家具定制①在智能对象库调入定制家具模型。
图12-6家具定制②点击【视图】→【智能对象库】，选择调入的模型“楼梯”。
图12-7调入楼梯③定位点选择“工作平面原点”。
图12-8定位楼梯④点击【工具】→【数据表】，打开“楼梯”的数据表，将“L”的“表达式”数值由2250→2500，点击【重建】。
图12-9修改楼梯参数⑤选择“定制库”中“正门”，【定位点】选取墙体左下端点，【面】选择墙体表面。
图12-10导入门并且定位安装打开“正门”的数据表，将“D”的“表达式”数值250→500、将“L”的“表达式”数值1100改为200，点击【重建】。
图12-11修改门参数⑥选择调入“窗户”，【定位点】选取墙体的端点。
图12-12调入窗户并且定位安装打开“窗户”的数据表，可以修改“表达式”数值窗户位置、大小。
图12-13修改窗户参数⑦根据附件视频所示，将其余家具摆放到合适的区域，完成室内家具定制。
图12-14完成全屋家具定制3 工程图纸导出图12-15工程图导出4 物料清单生成、成本核算统计图12-16物料清单生成导出。
ThinkDesign家具三维设计之手绘板建模实例

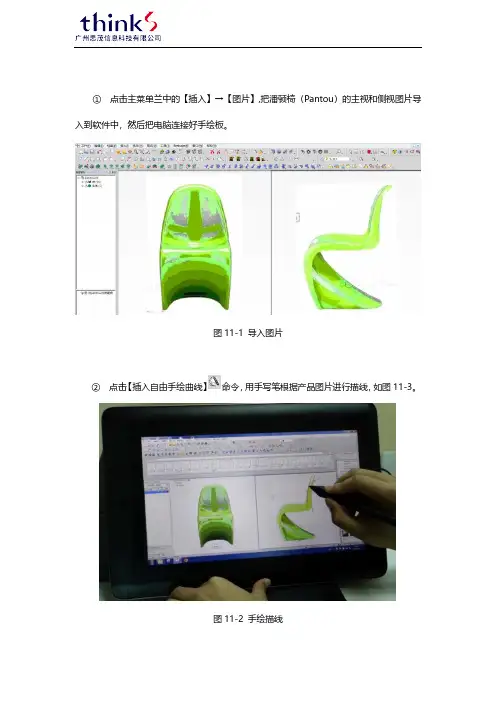

①点击主菜单兰中的【插入】→【图片】,把潘顿椅（Pantou）的主视和侧视图片导入到软件中，然后把电脑连接好手绘板。
图11-1 导入图片
②点击【插入自由手绘曲线】命令，用手写笔根据产品图片进行描线，如图11-3。
图11-2 手绘描线
图11-3 手绘描线
③点击【2D转3D曲线】命令，把手绘好的平面线，转为空间3D曲线。
图11-4 2D转3D线
④点击【连接曲线】命令，把断开的曲线连接好。
图11-5 连接曲线
⑤点击【放样曲面】命令，分别放样出椅子的脚、靠背、坐垫三个部分。
图11-6 放样曲面
图11-7 放样曲面
图11-8 放样曲面
⑥点击【裁剪曲面】命令；把上述得到的三个曲面裁剪好，并且使用【镜像】命令。
图11-9 裁剪曲面
图11-10 裁剪曲面
⑦点击【生成实体】命令，把曲面合成一个实体属性。
图11-12 生成实体
⑧点击【边圆角】命令，对三个面之间的夹角倒圆。
图11-13 边倒圆
⑨点击【区域建模】命令→“通过”。
⑩点击【全局扫描】命令，扫描出椅子侧边部分的曲面。
图11-16 全局扫描
11 点击【边圆角】命令，对椅子周边进行倒圆。
图11-17 边倒圆
12 点击【实体抽壳】命令，把椅子加厚到一定厚度，让其变为有厚度的实体。
图11-18实体抽壳最后完成潘顿椅建模。
图11-19 潘顿椅模型潘顿椅模型：
图11-20 潘顿椅工程图。
ThinkDesign家具三维设计之衣柜设计教程
本章主要通过一个衣柜的实例，由浅入深地用不同的方法建立衣柜的各个模块的模型，建立参数化模型，让读者掌握ThinkDesign建模的技巧。
1.压线组件①用ThinkDesign打开“压线.dwg”文件，按【F】键把视图缩放到屏幕大小，使用【移除重叠】命令连接碎线，如图8-1所示。
图8-1 移除重叠图8-2 移动至坐标原点②全选线条，使用【Ctrl】+【C】把其复制,新建一个模型文件，用【Ctrl】+【V】把线条粘贴在此；选择图形上的一个交点为起始点，把图形用【移动/复制】命令移动到坐标原点，如图8-2所示。
③用【选择链】命令选择木线的外轮廓，使用【线性实体】命令进行拉伸，双击绿色小圆点改为对称拉伸，深度设置为500，然后点击完成操作，如图8-3所示。
④选择矩形的下边线作为草图，使用【线性实体】命令进行拉伸，点击【更多选项】的“+”号以展开更多选项，勾选厚度，设置值20，如图8-4所示；图8-3 线性实体a 图8-4 线性实体b⑤在【深度】处点击右键，选择【激活链接尺寸】，如图8-5所示；选择类型为【最小距离】，然后选择第一个实体的两个侧面，如图8-6所示。
图8-5 激活链接尺寸图8-6 最小距离选择此时深度前出现了尺子的小图标，表示尺寸已经连接两个侧面的最小距离，点击完成操作。
⑥点击【交互建模】→【移动面】，选择如图8-7所示面和起始点，绕X轴旋转45°，将实体的一个角切除，用同样的方法切除另一侧面的角。
图8-7 选择移动面和起始点图8-8 切除两个角⑦同理，将另外一个实体的两个角切除。
图8-9 切除边角图8-10 完成切除⑧把第一个实体的深度驱动显示出来。
图8-11 显示驱动尺寸⑨双击【驱动尺寸】可以编辑尺寸值，然后点击重建模型，此时，两个实体的尺寸会同时变化，此时已经完成木线组件的参数化设计。
图8-12 编辑驱动尺寸⑩最后，把实体生成零件、装配体，然后保存为【智能对象】，注意定义时勾选“选项”中的“自动拆分”。
家具行业解决方案设计
家具行业整体解决方案家具行业整体解决方案结合了最先进的管理思想、最深入的行业经验、最适用的IT技术，充分开发家具企业的人、财、物资源及企业内外信息和知识资源, 帮助客户提升科学管理的水平，符合中国家具企业现在的管理特点和未来的发展需要。
1.行业特点首先，家具行业属于历史悠久的传统手工行业，虽然随着生产规模的扩大，部分环节开始采用机械作业，但从整体上来说机械化作业程度还是不高，一些重要的工艺环节仍采用传统的手工、半手工作业。
在从业人员方面，“重专业技术人才，轻综合管理人才”的传统给企业业务流程重组造成极大的障碍，而生搬硬套那些通用的模式又很难达到预期效果。
第二，家具产品结构复杂、种类繁多，产品更新换代的周期也较短，这给数据资料收集工作带来了较大难度。
如果按照通常的作业方式，基本数据资料收集整理需要花费大量的人力和时间，往往在BOMS料建好之前，产品就已经出货了。
第三，家具行业所用的材料特性差异较大，规则材料、不规则材料都被大量使用，特别是实木材料，受树木生长的制约，无法统一材料规格。
这些因素给材料编号、单位换算、用量分析、材料采购及库存管制都带来许多困扰。
第四，订单中往往还会遇到产品编号与实物是否匹配的问题，同一款产品可能会随时更换材料、配件和产品组合方式。
比如某一款式的沙发订单，一部份要求用红色皮、一部份用灰色皮，但是根据厂家和客户的习惯，对于形状、规格相同的产品通常使用相同的产品编号。
这样一来，如何建立BOMS料、控制采购数量、确定领料的材料和数量等问题就成为关键所在。
第五，在生产管理方面，家具生产过程分为备料、薄皮、组装、油漆、包装等环节，各阶段之间的管控重点不相同：备料阶段为了提高材料的利用率，需要尽量加大生产批量；油漆、包装阶段要考虑产品涂装效果和颜色统一，就需要把相同系列的产品安排集中生产。
这些管理特点是通用ERP软件无法顾及的。
最后，家具行业生产中的可变因素大、随机性较强，无法按部就班地运作。
顺景软件家具行业的解决方案

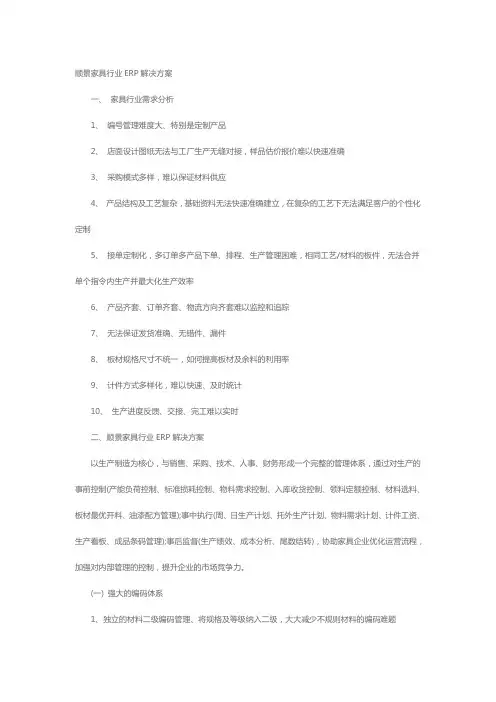

顺景家具行业ERP解决方案一、家具行业需求分析1、编号管理难度大、特别是定制产品2、店面设计图纸无法与工厂生产无缝对接，样品估价报价难以快速准确3、采购模式多样，难以保证材料供应4、产品结构及工艺复杂，基础资料无法快速准确建立，在复杂的工艺下无法满足客户的个性化定制5、接单定制化，多订单多产品下单、排程、生产管理困难，相同工艺/材料的板件，无法合并单个指令内生产并最大化生产效率6、产品齐套、订单齐套、物流方向齐套难以监控和追踪7、无法保证发货准确、无错件、漏件8、板材规格尺寸不统一，如何提高板材及余料的利用率9、计件方式多样化，难以快速、及时统计10、生产进度反馈、交接、完工难以实时二、顺景家具行业ERP解决方案以生产制造为核心，与销售、采购、技术、人事、财务形成一个完整的管理体系，通过对生产的事前控制(产能负荷控制、标准损耗控制、物料需求控制、入库收货控制、领料定额控制、材料选料、板材最优开料、油漆配方管理);事中执行(周、日生产计划、托外生产计划、物料需求计划、计件工资、生产看板、成品条码管理);事后监督(生产绩效、成本分析、尾数结转)，协助家具企业优化运营流程，加强对内部管理的控制，提升企业的市场竞争力。
