天津钢结构防火涂料监理报告
钢结构涂层厚度检测报告
统表C02-102钢结构涂层厚度检测报告工程名称：编号：我国现行标准规范GB14907–2002《钢结构防火涂料》，对钢结构防火涂料的分类和质量要求作出了明确的规定。
国家消防产品质量监督检验机构对超薄型、薄型、厚型钢结构防火涂料产品，分别进行2±0.2mm、5±0.2 mm和25±2mm 三个标准涂层厚度的型式检验，将检验结果(涂层厚度和耐火性能试验时间)作为该产品型式认可证书的产品名称和规格型号的证书内容。
一、钢结构防火涂料按使用场所可分为：a) 室内钢结构防火涂料：用于建筑物室内或隐蔽工程的钢结构表面；b) 室外钢结构防火涂料：用于建筑物室外或露天工程的钢结构表面。
钢结构防火涂料按使用厚度可分为：a) 超薄型钢结构防火涂料：涂层厚度小于或等于3 mm；b) 薄型钢结构防火涂料：涂层厚度大于3 mm且小于或等于7 mm；c) 厚型钢结构防火涂料：涂层厚度大于7 mm且小于或等于45 mm。
二、涂层厚度与耐火极限钢结构防火涂料的质量受多种因素的影响。
不同的生产厂家，由于原材料、生产工艺、配方等因素，其产品质量是不同的。
相同的生产厂家、相同类型的不同批次的产品，其产品质量也存在差异。
如表3所示。
表3、某厂家钢结构防火涂料耐火极限检测数据涂料名称产品批次编号涂层厚度(mm) 耐火极限(min)超薄型钢结构防火涂料CB – 1 2.68 > 120CB – 2 1.80 > 90CB – 3 1.50 > 90CB – 4 2.53 112CB – 5 2.57 61CB – 6 0.68 > 30CB – 7 1.18 33薄型钢结构防火涂料 B – 1 4.68 > 160B – 2 8.20 141B – 3 4.80 120B – 4 4.80 120B – 5 3.39 > 90B – 6 3.50 87B – 7 4.70 110B – 8 1.20 > 32厚型钢结构防火涂料H – 1 30.0 212H – 2 30.8 130H – 3 26.0 > 180H – 4 37.0 > 180H – 5 30.0 180H – 6 38.7 182H – 7 20.0 > 120H – 8 17.8 98由表3可以看出，相同类型不同批次的防火涂料，其涂层厚度与耐火极限的相关性不大。
钢结构防火涂料工程施工质量监理控制要点

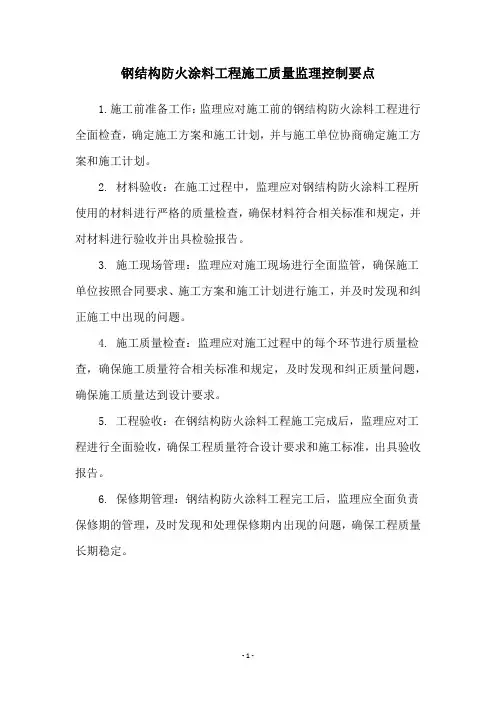

钢结构防火涂料工程施工质量监理控制要点
1.施工前准备工作：监理应对施工前的钢结构防火涂料工程进行全面检查，确定施工方案和施工计划，并与施工单位协商确定施工方案和施工计划。
2. 材料验收：在施工过程中，监理应对钢结构防火涂料工程所使用的材料进行严格的质量检查，确保材料符合相关标准和规定，并对材料进行验收并出具检验报告。
3. 施工现场管理：监理应对施工现场进行全面监管，确保施工单位按照合同要求、施工方案和施工计划进行施工，并及时发现和纠正施工中出现的问题。
4. 施工质量检查：监理应对施工过程中的每个环节进行质量检查，确保施工质量符合相关标准和规定，及时发现和纠正质量问题，确保施工质量达到设计要求。
5. 工程验收：在钢结构防火涂料工程施工完成后，监理应对工程进行全面验收，确保工程质量符合设计要求和施工标准，出具验收报告。
6. 保修期管理：钢结构防火涂料工程完工后，监理应全面负责保修期的管理，及时发现和处理保修期内出现的问题，确保工程质量长期稳定。
- 1 -。
钢结构防火涂装工程监理重点分析及监理措施

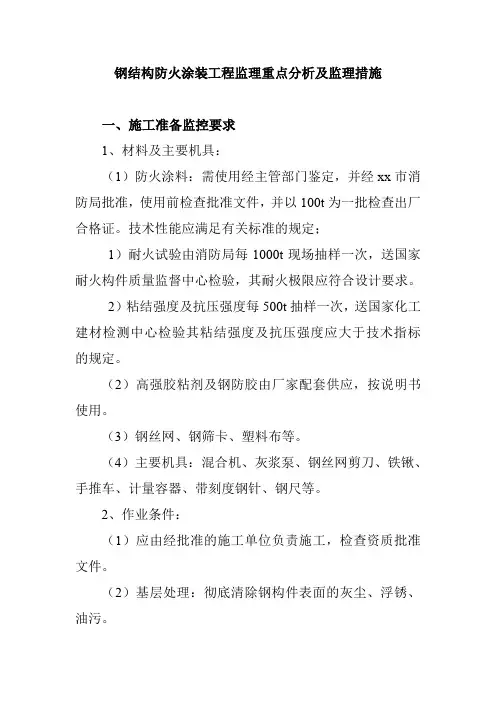

钢结构防火涂装工程监理重点分析及监理措施一、施工准备监控要求1、材料及主要机具：（1）防火涂料：需使用经主管部门鉴定，并经xx市消防局批准，使用前检查批准文件，并以100t为一批检查出厂合格证。
技术性能应满足有关标准的规定；1）耐火试验由消防局每1000t现场抽样一次，送国家耐火构件质量监督中心检验，其耐火极限应符合设计要求。
2）粘结强度及抗压强度每500t抽样一次，送国家化工建材检测中心检验其粘结强度及抗压强度应大于技术指标的规定。
（2）高强胶粘剂及钢防胶由厂家配套供应，按说明书使用。
（3）钢丝网、钢筛卡、塑料布等。
（4）主要机具：混合机、灰浆泵、钢丝网剪刀、铁锹、手推车、计量容器、带刻度钢针、钢尺等。
2、作业条件：（1）应由经批准的施工单位负责施工，检查资质批准文件。
（2）基层处理：彻底清除钢构件表面的灰尘、浮锈、油污。
（3）对钢构件碰损或漏刷部位应补刷防锈漆两遍，经检查验收方准许喷涂。
（4）喷涂前将操作场地清理干净，靠近门窗、隔断墙等部位，用塑料布加以保护。
（5）固定钢丝网：按构件形状剪好钢丝网，用中6钢筋卡固定在钢构件上，钢丝网与钢构件间留有5～10mm间隙。
二、操作工艺1、工艺流程：作业准备→防火涂料配料、搅拌→喷涂→检查验收。
搅拌时先将涂料倒入混合机加水拌合2min后，再加胶粘剂及钢防胶充分搅拌5～8min，使稠度达到可喷程度。
2、喷涂：（1）一般设计要求厚度为经耐火试验达到耐火极限厚度的1.2倍，以耐火极限为梁2h，柱3h，其设计厚度为梁30mm，柱35mm。
第一层厚lcm左右，晾干七～八成再喷第二层，第二层厚1～1.2cm左右为宜，晾干七～八成再喷第三层，第三层达到所需厚度为止。
（2）喷涂时喷枪要垂直于被喷钢构件，距离6～10cm 为宜，喷涂气压应保持0.4～0.6MPa，喷完后进行自检，厚度不够的部分再补喷一次。
（3）正式喷涂前，应试喷一建筑层(段)，经消防部门、质监站核验合格后，再大面积作业。
钢结构防火涂料验测报告
钢结构防火涂料验测报
告
文件编码（008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256）
编号：
钢结构防火涂料第三方检测报告建(构)筑物编号
建(构)筑物名称
委托单位某某结构（集团）股份有限公司
检测单位
检测日期 2014年8月3日
检测有限公司制
注意事项
1、本报告适用于新建钢结构建筑保护的防火涂料的验收检测；
2、无检测、审核、批准人签字和消防检测专用章无效；
3、凭检测报告向公安消防部门申请消防验收；
4、检测结果及技术数据仅对检测当时的运行状态负责；
5、本报告由计算机打印输出，涂改无效；
6、本报告未经我单位同意，不得以任何方式复印；经同意复印的复印件须由我单位加盖消防检测专用章确认；
7、受检单位对本报告的检测如有异议，应于收到报告之日起十五日内向本单位提出书面意见，逾期不予受理；
8、本报告一式三份，受检单位、消防主管部门、本单位存档各一份。
公司地址：
联系电话：
传真：
检测意见
报告编号：
建筑钢结构防火涂料检测概况
报告编号：
本次检测用仪器设备
建筑钢结构防火涂料明细表
报告编号：。
钢结构防火涂料验测报告
钢结构防火涂料第三方检测报告建（构）筑物编号
建（构）筑物名称
委托单位
某某结构（集团）股份有限公司
检测单位
检测日期2014年8月3日
检测有限公司制
注意事项
1、本报告适用于新建钢结构建筑保护的防火涂料的验收检测;
2、无检测、审核、批准人签字和消防检测专用章无效；
3、凭检测报告向公安消防部门申请消防验收；
4、检测结果及技术数据仅对检测当时的运行状态负责；
5、本报告由计算机打印输出，涂改无效；6 本报告未经我单位同意，不得以任何方式复印；经同意复印的复印件须由我单位加盖消防检测专用章确认;
7、受检单位对本报告的检测如有异议，应于收到报告之日起十五日内向本单位提出书面意见，逾期不予受理；
8、本报告一式三份，受检单位、消防主管部门、本单位存档各一份。
公司地址：
联系电话:
传真:
检测意见
报告编号：
受____________________________ 的委托，我单位于__________________ 依据国家消防
技术规范和标准及建筑工程消防设计审核意见书，对（建筑物）已涂刷的防火涂料进行了检测。
现提出以下检测意见：
（以下空白）
签发单位：
签发日期：
审批: 审核: 检验:
建筑钢结构防火涂料检测概况
报告编号:
本次检测用仪器设备
建筑钢结构防火涂料明细表
报告编号:。
钢结构防火涂料检测报告
合格
粘结强度
≥0.15
0.18
合格
干燥时间(表干)/h
≤12
9h53min
合格
耐水性h
≥24h涂层应无起层，发泡，脱落现象
≥24h涂层应无起层，发泡，脱落现象
合格
以下空白
/
/
/
检测结论
该样品所检项目符合GB14907-2018标准要求。
检测说明
委托检测仅对来样负责
见证单位：见证员：

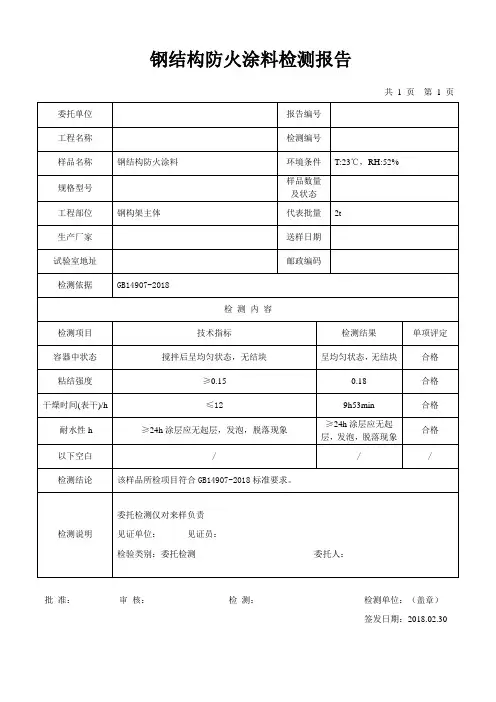

钢结构防火涂料检测报告
共1页第1页
委托单位
报告编号
工程名称
检测编号
样品名称
钢结构防火涂料
环境条件
T:23℃，RH:52%
规格型号
样品数量及状态
工程部位
钢试验室地址
邮政编码
检测依据
GB14907-2018
检测内容
检测项目
技术指标
检测结果
单项评定
容器中状态
搅拌后呈均匀状态，无结块
检验类别：委托检测委托人：
批准：审核：检测：检测单位：（盖章）
签发日期：2018.02.30
钢结构涂层厚度检测报告
统表C02-102钢结构涂层厚度检测报告工程名称：编号：我国现行标准规范GB14907–2002《钢结构防火涂料》，对钢结构防火涂料的分类和质量要求作出了明确的规定。
国家消防产品质量监督检验机构对超薄型、薄型、厚型钢结构防火涂料产品，分别进行2±0.2mm、5±0.2 mm和25±2mm 三个标准涂层厚度的型式检验，将检验结果(涂层厚度和耐火性能试验时间)作为该产品型式认可证书的产品名称和规格型号的证书内容。
一、钢结构防火涂料按使用场所可分为：a) 室内钢结构防火涂料：用于建筑物室内或隐蔽工程的钢结构表面；b) 室外钢结构防火涂料：用于建筑物室外或露天工程的钢结构表面。
钢结构防火涂料按使用厚度可分为：a) 超薄型钢结构防火涂料：涂层厚度小于或等于3 mm；b) 薄型钢结构防火涂料：涂层厚度大于3 mm且小于或等于7 mm；c) 厚型钢结构防火涂料：涂层厚度大于7 mm且小于或等于45 mm。
二、涂层厚度与耐火极限钢结构防火涂料的质量受多种因素的影响。
不同的生产厂家，由于原材料、生产工艺、配方等因素，其产品质量是不同的。
相同的生产厂家、相同类型的不同批次的产品，其产品质量也存在差异。
如表3所示。
表3、某厂家钢结构防火涂料耐火极限检测数据涂料名称产品批次编号涂层厚度(mm) 耐火极限(min)超薄型钢结构防火涂料CB – 1 2.68 > 120CB – 2 1.80 > 90CB – 3 1.50 > 90CB – 4 2.53 112CB – 5 2.57 61CB – 6 0.68 > 30CB – 7 1.18 33薄型钢结构防火涂料 B – 1 4.68 > 160B – 2 8.20 141B – 3 4.80 120B – 4 4.80 120B – 5 3.39 > 90B – 6 3.50 87B – 7 4.70 110B – 8 1.20 > 32厚型钢结构防火涂料H – 1 30.0 212H – 2 30.8 130H – 3 26.0 > 180H – 4 37.0 > 180H – 5 30.0 180H – 6 38.7 182H – 7 20.0 > 120H – 8 17.8 98由表3可以看出，相同类型不同批次的防火涂料，其涂层厚度与耐火极限的相关性不大。
钢结构防火涂料工程监理实施细则
深圳市华星光电技术有限公司第8.5代薄膜晶体管液晶显示器件（TFT-LCD）项目钢结构防火涂料工程监理实施细则专业监理工程师：李久扬总监理工程师：监理单位：中咨工程建设监理公司编制时间： 2010年12月目录一、工程概况--------------------------------------------------1二、编制依据-------------------------------------------------- 1三、监理工作目标------------------------------------------------- -1四、监理工作流程图--------------------------- ---------------------- 2五、监理工作控制要点-------------------------------------------------- 8六、资料控制与整理--------------------------------------------------11一、工程概况深圳市华星光电技术有限公司第8.5代薄膜晶体管液晶显示器件项目位于深圳市光明新区光明大道以北，东坡河以东，龙大高速以西。
项目总占地面积604，000平方米，总建筑面积约为650，000平方米。
本工程结构的设计使用年限为50年，抗震设防烈度为7度，设计基本地震加速度值0.10g，场地土类别为Ⅱ类，设计地震分组：第一组。
钢结构安全等级为二级，耐火等级为一级。
本次钢结构施工的承包范围包括：阵列/彩膜厂、特气站、硅烷站、固体回收站、连廊、02号厂房建筑外墙抗风柱、室外管道钢结构支架工程、钢制平台和钢制防护棚、钢雨棚、钢楼梯的制作和安装。
其中阵列/彩膜厂为该项目的最大单体工程。
二、编制依据（一）已批准的工程监理规划（二）合同、图纸、招、投标文件1、第8.5代薄膜晶体管液晶显示器件项目钢结构工程招、投标文件2、第8.5代薄膜晶体管液晶显示器件项目钢结构工程招标文件A标段钢结构招标图纸3、第8.5代薄膜晶体管液晶显示器件项目钢结构工程深化设计图纸4、建设工程委托监理合同5、钢结构安装合同（三）施工规范、规程(行业标准)1、《中华人民共和国建筑法》2、《建设工程质量管理条例》3、《建筑施工安全检查标准》4、《房屋建筑工程和市政基础设施工程竣工验收备案管理暂行办法》5、《建筑工程施工质量验收统一标准》GB50300-20016、《钢结构工程施工质量验收规范》（GB50205—20017、《涂装前钢材表面锈蚀等级和除锈级别》GB8923-19888、《涂装前钢材表面粗糙度等级的评定（比较样块法）》GB/T329、《钢结构工程施工及验收规范》（GB50205-2001）10、《建设工程项目管理规范》（GB/T50326-2001）三、监理工作目标（一）质量目标：合格，工程质量符合GB50300－2001标准。
钢结构防火涂料工程施工质量监理控制要点
结构防火涂料工程施工质量监理控制要点谢洪刚摘要：结合多年的监理工作经验和工程实例,探讨了防火涂料的基本原理和施工中存在的质量问题,阐述了监理工程师对防火涂料工程质量控制要点,以确保钢结构的耐火性,减少建筑物钢结构火灾灾害。
关键词：钢结构,防火涂料,监理,质量控制中图分类号：TU712.3文献标识码:A钢结构体系具有自重轻、安装容易、施工周期短、抗震性能好、环境污染少、造型美观等综合优势,在工程中得到广泛应用。
钢结构构件自身的耐火极限仅为0.25 h,采用防火涂料可以使钢构件达到任意设计要求的防火等级。
由于一些施工队伍水平低,对工程质量的被动控制,防火涂料工程施工中存在一些不同程度的质量问题,使钢结构建筑存在安全隐患,直接影响建筑物的使用功能,在施工中做好监理控制显得尤为重要。
本人结合多年的监理工作经验和工程实例,谈谈监理工程师在钢结构防火涂料工程施工中的质量控制要点。
1钢结构防火涂料的基本原理钢结构防火涂料是专门用于喷涂构件表面,能形成耐火隔热的保护层,以提高钢结构耐火极限,满足建筑防火设计规范要求的一种耐火材料。
防火涂料施工方便,重量轻,造价较低,不受钢构件的几何形状和部位的限制。
按其阻燃作用的原理可分为膨胀型和非膨胀型。
膨胀型防火涂料称为薄涂型涂料(超薄型和薄型),涂层厚度一般为2 mm~7 mm,当温度升高至150℃~350℃时,涂层能迅速膨胀5倍~10倍,从而形成适当的保护层;非膨胀型防火涂料称为厚涂型涂料,涂层厚度一般为8 mm~50 mm。
1)超薄型防火涂料的涂层超薄(<3 mm),一般为溶剂型体系,具有优越的粘结强度、耐候耐水性好、流平性好、装饰性好等优点;在受火时缓慢膨胀发泡形成致密坚硬的防火隔热层,该防火层具有很强的耐火冲击性,延缓了钢材的温升,可有效保护钢结构,一般耐火极限在2 h左右。
2)薄型防火涂料一般是用合适的水性聚合物作基料,再配以阻燃剂复合体系、防火添加剂、耐火纤维等组成。
钢结构涂层厚度检测报告
统表C02-102钢结构涂层厚度检测报告工程名称：编号：我国现行标准规范GB14907–2002《钢结构防火涂料》，对钢结构防火涂料的分类和质量要求作出了明确的规定。
国家消防产品质量监督检验机构对超薄型、薄型、厚型钢结构防火涂料产品，分别进行2±0.2mm、5±0.2 mm和25±2mm 三个标准涂层厚度的型式检验，将检验结果(涂层厚度和耐火性能试验时间)作为该产品型式认可证书的产品名称和规格型号的证书内容。
一、钢结构防火涂料按使用场所可分为：a) 室内钢结构防火涂料：用于建筑物室内或隐蔽工程的钢结构表面；b) 室外钢结构防火涂料：用于建筑物室外或露天工程的钢结构表面。
钢结构防火涂料按使用厚度可分为：a) 超薄型钢结构防火涂料：涂层厚度小于或等于3 mm；b) 薄型钢结构防火涂料：涂层厚度大于3 mm且小于或等于7 mm；c) 厚型钢结构防火涂料：涂层厚度大于7 mm且小于或等于45 mm。
二、涂层厚度与耐火极限钢结构防火涂料的质量受多种因素的影响。
不同的生产厂家，由于原材料、生产工艺、配方等因素，其产品质量是不同的。
相同的生产厂家、相同类型的不同批次的产品，其产品质量也存在差异。
如表3所示。
表3、某厂家钢结构防火涂料耐火极限检测数据涂料名称产品批次编号涂层厚度(mm) 耐火极限(min)超薄型钢结构防火涂料CB – 1 2.68 > 120CB – 2 1.80 > 90CB – 3 1.50 > 90CB – 4 2.53 112CB – 5 2.57 61CB – 6 0.68 > 30CB – 7 1.18 33薄型钢结构防火涂料 B – 1 4.68 > 160B – 2 8.20 141B – 3 4.80 120B – 4 4.80 120B – 5 3.39 > 90B – 6 3.50 87B – 7 4.70 110B – 8 1.20 > 32厚型钢结构防火涂料H – 1 30.0 212H – 2 30.8 130H – 3 26.0 > 180H – 4 37.0 > 180H – 5 30.0 180H – 6 38.7 182H – 7 20.0 > 120H – 8 17.8 98由表3可以看出，相同类型不同批次的防火涂料，其涂层厚度与耐火极限的相关性不大。
