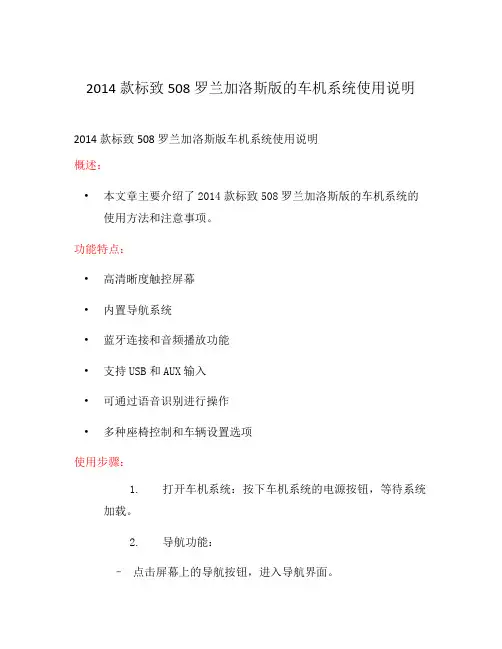

2014款标致508罗兰加洛斯版的车机系统使用说明
2014款标致508罗兰加洛斯版的车机系统使用说明2014款标致508罗兰加洛斯版车机系统使用说明概述：•本文章主要介绍了2014款标致508罗兰加洛斯版的车机系统的使用方法和注意事项。
功能特点：•高清晰度触控屏幕•内置导航系统•蓝牙连接和音频播放功能•支持USB和AUX输入•可通过语音识别进行操作•多种座椅控制和车辆设置选项使用步骤：1.打开车机系统：按下车机系统的电源按钮，等待系统加载。
2.导航功能：–点击屏幕上的导航按钮，进入导航界面。
–输入目的地地址或选择已保存的常用地址。
–点击开始导航，系统将为您提供详细的路线指引。
3.蓝牙连接和音频播放：–进入设置界面，点击蓝牙选项。
–打开蓝牙功能，搜索并连接您的手机或其他设备。
–在音频播放界面，您可以选择播放音乐、收听广播等。
B和AUX输入：–将USB设备或AUX线缆插入车机系统的对应接口。
–进入音频播放界面，选择USB或AUX作为输入源。
–您可以播放USB设备上的音乐或通过外接设备播放音频。
5.语音识别操作：–长按音量加按钮或点击语音识别按钮。
–跟随系统提示，说出您需要的操作指令，如导航目的地、拨打电话等。
–系统将根据您的语音指令执行相应操作。
6.座椅控制和车辆设置：–进入设置界面，点击座椅控制或车辆设置选项。
–您可以调节座椅的位置、角度和加热功能。
–在车辆设置中，您可以调整显示、声音和安全等选项。
注意事项：•在行驶过程中，尽量避免使用车机系统，以免影响驾驶安全。
•更多详细的操作方法和功能说明，请参阅车机系统的用户手册。
以上为2014款标致508罗兰加洛斯版车机系统的使用说明，祝您使用愉快！常见问题解答：1.为什么我无法正常连接蓝牙设备？–确认您的蓝牙设备已打开，并且在可连接范围内。
–在车机系统中重新搜索并连接蓝牙设备。
–如果问题仍然存在，请尝试重新启动车机系统和蓝牙设备。
2.如何保存常用地址？–在导航界面中输入目的地地址。
–点击导航界面中的“保存”按钮，将目的地地址保存到常用地址列表中。
汽车导航DVD播放器的安装说明
汽车导航DVD播放器的安装说明安装汽车导航DVD播放器的说明一、准备工作在开始安装导航DVD播放器之前，请确保已经具备以下材料和工具：1. 汽车导航DVD播放器；2. 汽车配电箱的工具组；3. 螺丝刀；4. 扳手；5. 绝缘胶带；6. 电缆线。
二、安装步骤1. 确定安装位置在安装之前，需要选择一个合适的位置安装导航DVD播放器。
通常，这个位置应该是在汽车仪表板上，足够接近驾驶员并且方便观看。
可以将播放器放置在仪表板的中央位置，但不得遮挡视线。
请注意，安装位置应该符合相关安全规定，并确保播放器的安全性和稳定性。
2. 固定导航DVD播放器使用螺丝刀和扳手将播放器固定在所选择的位置上。
可以根据导航DVD播放器的底部安装孔的位置，在汽车的仪表板上打孔。
确保螺丝固定牢固，以防止播放器在行驶中松动或掉落。
3. 连接电源将导航DVD播放器连接到汽车的电源系统。
这一步需要注意电源线的连接。
首先，确保汽车的电源已经关闭。
然后，使用配电箱的工具组打开汽车的配电箱。
找到适合的电源接口，并使用绝缘胶带将导航DVD播放器的电源线连接到电源接口上。
请务必确保电源线的连接牢固，并将其绝缘以防止电路短路。
4. 连接音频和视频将导航DVD播放器与汽车的音频和视频系统连接起来。
首先，找到汽车音频和视频输入接口。
然后，使用音频和视频线将导航DVD播放器的音频输出和视频输出连接到汽车音频和视频输入接口上。
确保连接牢固且不会松动。
5. 完成安装在完成以上步骤后，请重新检查导航DVD播放器以确保所有连接都正确且牢固。
然后，将汽车的配电箱关闭，并将其安全固定。
最后，将汽车电源打开并启动汽车，测试导航DVD播放器是否能正常工作。
三、使用说明安装完成后，您可以根据需要使用导航DVD播放器进行各种操作。
以下是一些使用导航DVD播放器的基本说明：1. 打开导航DVD播放器的电源，启动系统；2. 使用操作面板或遥控器选择所需的功能，如导航、音频、视频等；3. 如果使用导航功能，请按照屏幕上的指示输入目的地信息，并选择导航方式（如最快路线、最短路线等）；4. 播放音频或视频时，请确保车辆已停放在安全位置，并遵守当地交通规定。

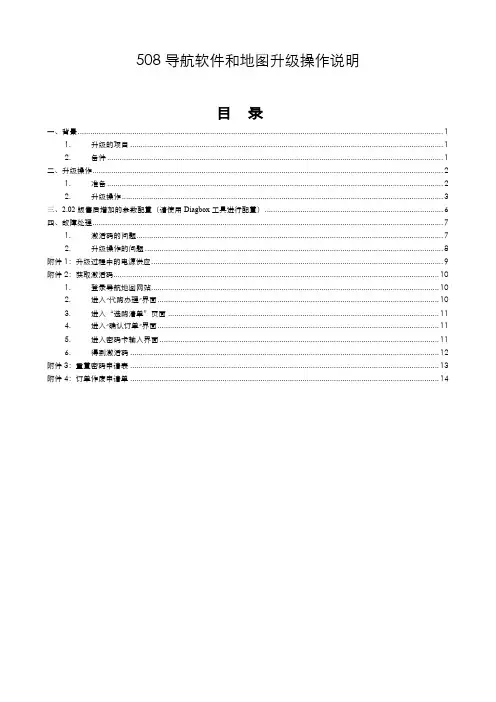

508导航软件和地图升级操作说明
D
0
0
0
6
1
0 D 0 0
0
6
1
D
0
0
0
0
6
1
0 D 0 0
0
6
1
0 D 0 0
0
6
1
D
0
0
0
0
6
1
0 D 0 0
0
6
1
0 D 0 0
0
6
-2-
1
0
508 导航软件和地图升级操作说明 附件 2：获取激活码》 ） 。
二、升级操作
1. 准备
D
0
0
0
6
1
0
检查导航系统的 CD 播放器中是否有 CD 碟片，若有，请将碟片退出。 D 0 注意： 如果 CD 碟片留在 CD 播放器中， 有可能导致导航系统在升级过程中死机 (一直黑屏， 系统无响应)。 0 解决办法：保持 U 盘连接，断开再接上蓄电池，升级程序自动恢复进行。在 CD 碟片自动退出时，请取下 0 6 CD 碟片，升级继续。
强行退出 CD 碟片
6
1
0 D 0 0
1.2 导航地图升级
新版导航地图版本为：2012 春。
0
6
1
D 2. 备件 0
0
0 个软件，分别装在 2 个 U 盘中： 本次升级涉及 2 6 - U 盘 1：导航软件包，将导航软件升级至版本 2.02.D.R5，约 15~20 分钟完成。 1 0 - U 盘 2：电子地图升级包，约 2 小时完成。 D

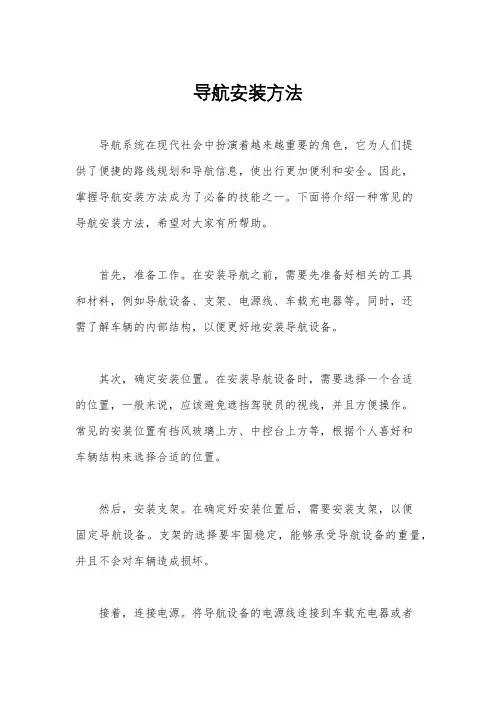

导航安装方法
导航安装方法
导航系统在现代社会中扮演着越来越重要的角色，它为人们提
供了便捷的路线规划和导航信息，使出行更加便利和安全。
因此，
掌握导航安装方法成为了必备的技能之一。
下面将介绍一种常见的
导航安装方法，希望对大家有所帮助。
首先，准备工作。
在安装导航之前，需要先准备好相关的工具
和材料，例如导航设备、支架、电源线、车载充电器等。
同时，还
需了解车辆的内部结构，以便更好地安装导航设备。
其次，确定安装位置。
在安装导航设备时，需要选择一个合适
的位置，一般来说，应该避免遮挡驾驶员的视线，并且方便操作。
常见的安装位置有挡风玻璃上方、中控台上方等，根据个人喜好和
车辆结构来选择合适的位置。
然后，安装支架。
在确定好安装位置后，需要安装支架，以便
固定导航设备。
支架的选择要牢固稳定，能够承受导航设备的重量，并且不会对车辆造成损坏。
接着，连接电源。
将导航设备的电源线连接到车载充电器或者
车辆的电源接口上，确保导航设备能够正常供电。
在连接电源时，
要注意线路的整齐和安全，避免出现短路或者其他安全隐患。
最后，调试和固定。
安装完成后，需要对导航设备进行调试，
确保其能够正常工作。
同时，还需要对支架和电源线进行固定，避
免在行车过程中出现松动或者脱落的情况。
总之，导航安装方法并不复杂，只要掌握了正确的步骤和技巧，就能够轻松完成。
希望以上介绍对大家有所帮助，祝大家安装顺利，出行愉快！。

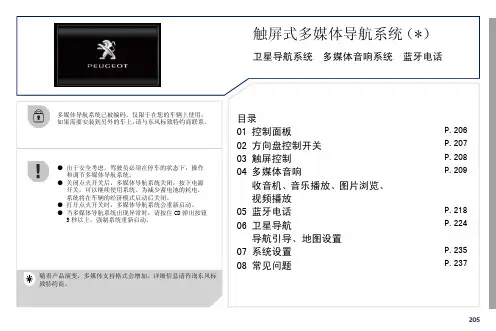

508触屏式多媒体导航系统使用说明
508触屏式多媒体导航系统使用说明一、前言感谢您购买使用508车型的触屏式多媒体导航系统。
本导航系统是专为508车型设计，旨在为车主提供更加便捷、舒适的驾驶体验。
在使用之前，请仔细阅读本使用说明，以充分了解和熟悉导航系统的操作方法和功能。
二、系统概述1.导航功能：通过内置的导航软件，实现准确的导航功能，包括实时路况显示、多种导航模式、路径规划等功能。
2.多媒体播放：支持多种媒体文件格式的播放，包括音频文件和视频文件，并提供音效调节、画面调节等功能。
3.通话功能：通过连接蓝牙手机，可实现免提通话功能，使您在驾驶过程中更加安全。
4.信息查询：系统提供车辆信息查询、天气查询等功能，为您提供更多实用信息。
三、系统使用1.导航功能1.1开启导航模式：在主界面上点击导航图标，进入导航模式。
1.2设置目的地：通过键盘输入、语音输入或选择已保存的地址，设置您的目的地。
1.3制定路径：系统将根据您的起点和目的地自动规划最佳路径，并显示在地图上。
1.4实时路况：导航系统可以显示实时路况信息，帮助您规避拥堵路段。
1.5导航模式选择：您可以选择驾车模式、步行模式或自行车模式进行导航。
1.6一些地区可能无法获得导航信息，系统会提醒您，请根据实际情况进行调整。
2.多媒体播放2.1支持的文件格式：导航系统支持多种音频和视频文件格式的播放，如MP3、WAV、AVI、MP4等。
2.2播放控制：通过触摸屏幕上的按钮可以实现暂停、播放、快进、快退等操作。
2.3音效调节：您可以通过设置选项调整音量、音效等参数，以获得更好的音质效果。
2.4画面调节：您可以通过设置选项调整亮度、对比度、色彩等参数，以获得更好的视觉效果。
3.通话功能3.1手机连接：通过蓝牙功能，将手机与导航系统进行连接。
3.3免提通话：导航系统支持免提通话功能，使您在驾驶中更加安全。
4.信息查询4.1车辆信息查询：导航系统可以查询车辆的行驶里程、油耗等信息。
4.2天气查询：导航系统可以查询当地的天气信息，帮助您合理安排行程。
508触屏式多媒体导航系统使用说明
12 3a 从可用列表中选择一个电台。
2
0
T
A
3b 按下
或
D 搜索可用电台频率（在未选中“手动调频”时）。
M
6 音提示。 1 2 2 0 T
A 在“扫描”运行中，不能手动存台。 D M
自动存台
对于 FM，按下“自动储存”，自 动存储 6 个信号最强的电台。显 示屏里将显示“FMAST”。
6
210
12
6
214
12
04 多媒体
220 TADM
音乐播放、图片浏览和视频播放的常用操作 61
2
2
0
T
A
D
上一个文件
M
USB 或光盘文件和文件夹列表
6 122
0TAD M
下一个文件
61/ 2 2 0 T A D M
列表中上一个或下一个 确认，下一个菜单层级
向上一层菜单层级
6
12
215
04 多媒体
220 TADM
- 选择上一个 / 下一个多媒体曲目。
长按：储存当前收听的电台。
8. 放大 / 缩小地图。
9. 增加屏幕亮度。
10. 降低屏幕亮度。
02
220
方向盘控制开关 TADM
61 220T ADM
- 按下：进入组合仪表显示屏菜单。 - 旋转：在组合仪表显示屏菜单中移动。
- 增加音量。
6
1
2
- 静音 / 恢复。
2
0
T
A
D- 降低音量。
M
612 20T ADM
- 旋转： 收音机：自动选择前一个 / 后一个电台 频率。 多媒体：前一个 / 后一个曲目。
车载导航仪的安装说明
车载导航仪的安装说明车载导航仪安装说明一、准备工作在开始安装车载导航仪之前，请确保您已经阅读了用户手册，并准备好以下工具和材料：1. 车载导航仪主机2. 支架和吸盘3. 电源线4. 车辆电源适配器5. 电池（如果需要）6. 电缆夹7. 螺丝刀二、安装导航仪主机1. 将支架固定在车辆仪表盘上，确保支架牢固而稳定。
2. 将导航仪主机放置在支架上，确保其与车辆仪表盘平齐。
3. 使用螺丝刀将导航仪主机与支架固定，确保主机不会晃动或掉落。
三、连接电源线1. 将一端插入导航仪主机的电源接口。
2. 另一端插入车辆电源适配器的电源口。
3. 确保电源线连接牢固，并没有松动。
四、安装导航仪电源1. 根据车辆的电源类型（12V或24V），选择合适的电池。
2. 使用电缆夹将电池连接到导航仪主机的电池接口上。
3. 注意电池极性的正确连接，以免发生短路或其他安全问题。
五、调试导航仪1. 开始导航前，请确保车辆已经启动，并处于安全停车的状态。
2. 打开导航仪主机的电源按钮，等待片刻直到主机完全启动。
3. 根据用户手册中的操作指南，配置导航设置、GPS定位、语言偏好等选项。
4. 测试导航功能，选择目的地并观察导航系统的反应。
5. 确保导航指示清晰可见，并且语音导航功能正常工作。
六、附加功能设置某些车载导航仪可能具有其他附加功能，如蓝牙连接、音频播放等。
这些功能的设置方式与导航功能类似，可以根据用户手册进行适当的配置和调试。
七、安全注意事项1. 在驾驶过程中使用导航功能时，请将视线集中在道路上，并合理使用语音导航提示。
2. 如果导航指示与道路情况不一致，应以实际情况为准，遵守交通规则。
3. 导航仪主机应安装在不会妨碍驾驶视线的位置，并且不会影响驾驶操控。
4. 定期检查和维护导航仪系统，包括更新地图、软件升级等。
八、安装维护对于车载导航仪的安装和维护，建议遵循以下原则：1. 如果需要更换车辆或重新安装导航仪，务必仔细拆卸和安装，确保每个步骤的正确性。
标志508安装导航标志508原车屏升级改装导航
为什么要给爱车加装导航功能呢？
因为在当今的社会中，汽车已经成为一种时代进步的象征，一种代步的工具。
行走在大街上，随处可见的都是各种各样的豪华车，比如：宝马，奔驰，奥迪、大众、路虎、保时捷等。
这些豪华车都有亮眼的外观，和华丽的内饰。
但独独缺少导航功能。
让大多的车主感到很是遗憾，爱车没有导航功能，会给行走在陌生的城市和环境红带来很多不便。
近而汽车导航逐渐经成为时尚主流。
一、标志508加装导航系统-产品特点
1、韩国台湾核心部件；特技技师安装施工。
2、加装专用触摸板，实现触摸手写的功能。
3、本产品适合原车带显示屏不带导航或带导航不带中国导航地图的不同年份标志508所有车型。
4、原厂开发设计，为无损升级施工，不破坏原车结构与线路，不影响原车自带所有功能。
5、利用原车的显示屏，对原车屏幕升级加装，实现导航功能。
6、本产品解码器由韩国进口，确保产品品质可靠。
7、专业的技术施工团队，确保安全可靠。
8、加装后原车系统娱乐功能仍然存在，原车碟盒功能仍然照常使用。
9、加装后原车的方向盘键盘控制、行车电脑控制等功能仍然存在。
二、标志508加装导航倒车系统实拍演示
Yamaxunyufang 1-28。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
东风标致508多媒体车载导航娱乐系统安装指导目录一．安装前的准备----------------------------------------------------------3 1.1 订购物品-------------------------------------------------------------------31.2 安装前的步骤------------------------------------------------------------- 3二. 系统概况-------------------------------------------------------------- 4-62.1 系统简介----------------------------------------------------------------- 4 2.2系统部品安装位置及线束走向示意图--------------------------- 4 2.3系统连接示意图------------------------------------------------------ 42.4 系统线束介绍--------------------------------------------------------- 5三. 工具介绍--------------------------------------------------------------6四. 部品介绍--------------------------------------------------------------7五. 拆卸指导--------------------------------------------------------------8-11六. 安装指导------------------------------------------------------------12-16七. 系统调试------------------------------------------------------------17-317.1 用车辆诊断仪将AUX1更改为“带外部静音”------------------------- 17-23 7.2 导航系统激活步骤-----------------------------------------------------247.3 导航系统调试步骤-----------------------------------------------------25八. 简易故障分析及处理--------------------------------------------- 31-378.1 消除临时故障报警----------------------------------------------------- 31-368.2 故障表------------------------------------------------------------------ 37九. 服务热线-------------------------------------------------------------- 38一.安装前的准备：1.1订购物品：网点需按照车型的深内饰或浅内饰订购相关备件：体车载导航娱乐系统+仪表板中央面板总成（深或浅内饰分开）1.2安装前的步骤：安装前请将车身电瓶负极断掉，目的是防止不断电拆除C-屏或者拔掉导航主机插头时出现发动机故障临时报警。
如安装后出现发动机故障临时报警请参照本指导项目八进行解除；二.系统概况2.1系统简介：本系统保持原车功能不变，增加7.0寸的GPS,并在A 屏位置，通过改变通风面罩，实现7.0寸的GPS 的安装，用以显示导航画面。
2.3系统连接示意图备注：2.4 系统线束介绍2.4.1 转接线线束各接口显示名称 如图1.4-A2.4.2 摄像头延长线各接口名称 如图 1.4-B图 1.4-B接摄像头连接件与转接线对接(C-1)接摄像头延长线(B-3)2.4.3 导航天线如图 1.4-C图 1.4-C四.部品介绍五.拆卸指导5.1 用专业拆饰板将原车上的面板拆下:图5-15.2 用拆饰板敲送面罩左右两侧，将原车上的面罩拆下:图5-25.3 将原车上的按键面罩拆下,两颗螺丝扭松并悬挂在面板上，用拆饰板敲松面罩左右两侧并取下面罩:图5-35.4 将RD5上的两颗螺丝拆下:图5-45.5拆下手套箱下内饰板，用于走蓝牙麦克风线束、摄像头延长线束、导航天线，安装后将多余的线束用泡棉胶固定在手套箱下方并将盖板复原:图5-55.6 拆下内饰板之后,关注摄像头线束的出口:图5-65.7 拆下后备箱的内饰板:图5-75.8 拆下牌照灯上的线束:图5-85.9 将导航天线固定在车柱上:图 5-95.10 将车柱上的两颗螺丝取下，并拆下车上的装饰板，摄像头线束按原车线束走向，安装后将饰板复原:图5-105.11 拆下车上的牌照灯，并将小灯安装在摄像头端子上:图5-11六安装指导6.1 将24PIN端子与显示屏对接，原车USB线与显示屏对接:图6-16.2 将原车线束与系统线束对接，收音机天线与RD5对接，并将RD5复原:图6-26.3 将螺丝垫固定在车架上，并对7寸显示屏用4颗螺丝固定:图6-36.4 将面罩用两颗螺丝固定:图6-4 6.5 面罩固定之后将面板卡上即可:图6-5 6.6 蓝牙麦克风安装在原车顶棚如图6—6所示，其线沿着顶棚与车固有的线束捆绑，再沿着车A 柱过手套箱底部到中控RD5主机位置与转接线对接:图6-6麦克风安装位置6.7 安装摄像头的延长线,并与原车线用扎带捆好:图6-76.8 将后排座椅向上抬起，断开三个卡扣，即可拆下，将摄像头线束延座椅下方穿至后备箱:图6-86.9将胶皮套取下，用镊子将胶皮套撑开并将线束从胶皮套中穿过与端子相接，连接后与其延长线对接，并用胶带将口封好:图6-96.10 将摄像头延长线与车身用防震泡棉固定:图6-106.11 安装摄像头与车身上的链接件:图6-116.12 将牌照灯上的电源线对接:图6-126.13 将摄像头线束沿牌照灯孔穿入延原车线束走向与保险杠内侧线束用束线袋扎在一起:图6-136.14 摄像头与显示器安装后效果图:图 6-14七、系统调试:7.1用车辆诊断仪将AUX1更改为“带外部静音”:注意：安装结束后请用车辆诊断仪将AUX1更改为“带外部静音”，具体步骤如下7.1.1车辆选择5087.1.2点击√执行7.1.3点击维修7.1.4点击发动机电控单元7.1.5点击收音机RD57.1.6点击配置7.1.7点击配置7.1.8手动配置7.1.9点击音响系统配置7.1.10点击辅助输入编号17.1.11将常规改为“带外部静音”7.1.12 “带外部静音”7.1.13点击√已实现远程设码7.1.14设置后将显示“带外部静音”7.2导航系统激活步骤:7.2.1设备首次启动后即显示激活画面：7.2.2用户输入激活卡上刮开的激活号输入后即可正常使用导航程序7.3.3激活码输入成功后即进入地图画面的主界面7.3 导航系统调试步骤：7.3.1系统开机画面图 7-3-17.3.2 在15秒内将出现主界面，显示包括：时间和日期、多功能区域（界面右边）、卫星显示，点击屏幕右边多功能区域可进入导航全屏画面。
当启动了其它功能如音乐播放，返回至主界面，右边多功能区域为收音机播放预览画面图 7-3-27.3.3 点击屏幕右下角的图标可进入主菜单画面，显示包括：时间和日期、卫星显示、各主要功能的选择按钮:图7-3-37.3.4点击屏幕上的功能图标可进入相应的功能界面:图7-3-47.3.5在图7.3.4中点击画面中将直接进入音乐播放功能。
本机支持mp3、wma、wav音乐格式。
图7-2-57.3.6 放入CD，将直接进入CD播放界面（图7-3-6），在此画面下点击屏幕的任意位置，图7-3-67.3.7 点击画面中将直接进入视频列表界面，如图7-3-7所示。
本机支持wmv、avi、mp4、、rm、rmvb、mpg、mpeg、mov、mgp、m4v等视频格式。
通过触屏或硬件按钮选择列表中视频文件，进入视频播放界面，在此画面上点击屏幕的任意位置，将出现视频操作界面。
图7-3-77.3.8 点击画面中将进入蓝牙电话界面，如图7-3-8所示图7-3-87.3.9点击画面中的收音机图标，将进入图7-3-9的收音机画面。
点击面板上的【SOUCE】按键，将在收音机和CD功能间进行切换。
图7-3-97.3.10 点击画面中的照片图标，将进入图7-3-10的图片列表画面,本机支持bmp、jpg、png格式的文件:图7-3-107.3.11 击画面中的设置图标，将进入系统设置画面:图7-3-117.3.12 在系统设置界面中点击【系统关于】进入图7-3-12所示系统关于界面。
在此界面可查看本机软件及硬件版本号等，点击可进行恢复出厂设置。
图7-3-127.3.13 系统启动时，点击【导航】进入到特别提醒界面（如图7-2-13所示），下次登录时，无需再次输入激活码，系统将直接进入特别提醒界面。
在特别提醒界面中，需要阅读并理解提醒事项，在明确提醒事项后，点击【同意】按钮，这时会进入“导航服务”界面图7-3-137.3.14 进入导航服务状态:图7-3-147.3.15 设定目的地:图7-3-157.3.16 点击界面中卫星样式的按钮可以查看GPS相关信息.图7-3-167.3.17 用户可以通过点击【北京市】按钮来重新输入查询地区。
图7-3-17八、简易故障排除表8.1消除临时故障报警说明:一.安装前请将车身电瓶负极断掉，目的是防止不断电拆除C-屏或者拔掉导航主机插头时出现发动机故障临时报警。
二.如未按照上步执行，请使用诊断仪清除发动机临时报警故障代码，步骤如下：8.1.1选择车辆 5088.1.2点击√执行8.1.3选择故障搜索8.1.4全局测试8.1.5全局测试点击BSI8.1.6 BSI 2010 点击√执行8.1.7点击√继续8.1.8故障读取8.1.9与多功能显示屏无通讯的故障点击右下方清除图标8.1.10点击√清除故障已进行。
