(完整版)1车架ANSYS建模过程
一、ANSYS建模
选择Main Menu\Preprocessor\Modeling\Create\Keypoints\In Active CS,出现图2.1的对话框,输入第1点的坐标。
然后点Apply。
依次输入纵梁的各个坐标。
结果如图2.2。
图2.1 生成点对话框
图2.2 生成的纵梁关键点
图2.3 横梁关键点
建立第3，4，5，6横梁在纵梁上的关键点。
选择Main
Menu\Preprocessor\Modeling \Create\Keypoints\In Active CS命令。
copy各个横梁的点，以建立横梁翼板。
选择Main Menu\Preprocessor\Modeling\Copy\Keypoints,建立了图2.3中横梁关键点。
图2.4 车架骨架关键点
将现所有点向Y轴的负方向偏移100mm，仍然用copy命令。
然后将所有点镜像Main Menu\Preprocessor\Modeling\Reflect\Keypoints,以xz平面为镜象中心。
结果如图2.4。
基本生成了NJ1030车架骨架点模型。
图2.5 车架轮廓
将所有的关键点连接生成线（必须依次连接并且都在同一平面内）并如图2.5所示：Main Menu\Preprocessor\Modeling\Create\Lines\Straight Line。
将所有的线连接生成面（必须依次连接并且都在同一平面内），结果如图2.6：Main Menu\Preprocessor\Modeling\Create\Areas\Arbitrary\By Lines。
为了将车架所有的面连接起来以进行网格划分和对梁厚度的不同的设立，需要将所有的面粘合起来。
选择Main Menu\Preprocessor\Modeling\Operate\Booleans\Glue\Areas出现对话框，选择Pick ALL即可。
图2.6 NJ1030车架骨架几何模型
至此NJ1030车架的有限元模型以在ANSYS中建立成功。
二、ANSYS中车架模型的网格划分
1.单元的定义
选择Main Menu\Preprocessor\Element Type单击得到Element Types对话框。
单击Add 按钮，出现Library of Element Types 对话框（如图2.9所示）。
本车架结构为梁架结构，建议采用SHELL 93单元。
选择相应的单元类型，单击OK按钮。
单元Close。
图2.9 Element Types对话框
2.设定实常数
选择Main Menu\Preprocessor\Real Constants\Add/Edit/Delete命令，弹出Real Constants对话框，单击Add按钮添加参数。
弹出实常数所属类型设置对话框以后，确认要添加的实常数所属单元类型为SHELL93，单击OK按钮，弹出如图2.10所示的参数设定对话框，将Shell thickness at node I TK（I）参数设置为“2”（为set1的参数）。
图2.10厚度参数设定对话框
3．定义材料属性
选择Main Menu\Preprocessor\Material Props\Material Models命令，弹出如下图2.11所示的材料属性定义对话框1，在Material Models Available框中选择Structural\Linear\Elastic\Isotropic项。
出现如图2.12所示的材料属性定义对话框
2后，设定杨氏弹性模量EX为“2E5”，设定泊松比PRXY为“0.3”。
单击OK 按钮退出图2.12所示的材料属性定义对话框2。
选择图2.11材料属性定义对话框1中的Structural\Density项。
弹出图2.13材料属性定义3对话框后，设定密度DENS为“7.856E-9”。
单击OK退出图2.13材料属性定义对话框3。
图2.11材料属性定义对话框1
图2.12材料属性定义对话框2
图2.13材料属性定义对话框3
4. 文件保存
选择Utility Menu\File\Save As命令，弹出如下图2.14的对话框。
在Save
Database to 文本框中输入自定义的文件名“file”，然后单击OK按钮。
图2.14文件保存
5. 生成网格
选择Main Menu\Preprocessor\Meshing\MeshTool命令，弹出如下图2.15所示的MeshTool对话框。
然后单击上面的set按钮，出现如下图2.16所示的对话框，在Real constant set number对话框中选择1，用来定义即将要被划分网格的梁的厚度，单击OK按钮。
然后在图2.15对话框中进行以下操作。
开启智能网格划分器（Smart Sizing），将精度设置为3级（精度等级越高，获得的网格越好，但消耗的计算机资源越多）确认MeshTool的各项为：Areas，Quad（四面结构），Free单击Mesh弹出拾取对话框以后选取横梁所有的面（除第一横梁的前端面）。
单击Apply，网格划分好后，再在图2.15对话框中单击set按钮，出现图2.16对话框后，再在Real constant set number对话框中选择3，单击OK按钮，接着完成上同上的操作，将第一横梁的前端面划分好网格。
如上步骤，再在图2.17对话框中单击set 按钮，出现图2.16对话框后，再在Real constant set number 对话框中选择2，完成同样操作后，选取所有的纵梁面进行纵梁网格的划分。
至此，NJ1030货车车架的网格划分已全部完成。
其结果如图2.17所示：
图2.17网格划分图
6.网格细化
如果用户对网格划分基本满意但希望在某个区域划分更多的单元，可在选定的节点、单元、关键点、线或者面附近细化局部网格，这些选顶图元附近的图
2.16网格属性对话框
图2.15网格划分工具对话框
单元被分裂以生成新的单元。
选择Main Menu\Preprocessor\Meshing\MeshTool命令，弹出图2.15所示的MeshTool对话框。
单击Refine at 选择框中选择细化种类为单元，单击Refine 按钮。
选择所需要细化的单元进行网格细化。
三、车架模型边界约束的模拟
1.加载
考虑车架承受的自身重力和满载时的最大总质量，受力均匀分布在车架上（选择车架上12个均匀分布的点作为加载点）。
具体操作步骤如下，选择MainMenu\Solution\DefineLoads\Apply\Structural\Force/Moment\On Nodes命令。
选择如下图的12个点，加上相等的力：F=-3490*9。
8*1.2*3.0/12=-10260N（1.2为安全系数，3.0位动载系数，3490为满载质量，应为力方向与坐标Z方向相反，所以为负值）。
加载重力加速度：选择Main Menu\Solution\Define Loads\Apply\Structural\Inertia\Gravity命令。
在出现对话框中的Global Cartesian Z —comp中输入9800（因为在ANSYS中计算单位为吨，故重力加速度为9800N
重力加速度的方向为向上。
）如下图2.18所示。
图2.18重力加速度输入框
加速度与受力加载图如图2.19。
图2.19加速度与受力加载图
2.约束
在加约束过程中，应当注意既要消除模型的刚体运动，又不能过约束，产生附加应力。
又考虑到在刚度和强度校核过程中，为了便于进行模拟，约束在前悬处两根纵梁上的三个平动自由度（X、Y、Z的平动自由度）和后悬处两纵梁上的一个平动自由度（Z的平动自由度），根据车辆实际使用的条件，合理约束相应节点。
这样可消除结构刚体运动，从而求得在载荷作用下的车架变形。
具体步骤如下：选择Main Menu\Solution\Define Loads\Apply\Structural\ Displacement\On Nodes命行约令。
然后选择如下图2.20所示的位置约束。
图2.20约束位置图
至此NJ1030货车车架模型的边界条件的模拟已经全部完成。
基于ANSYS的自行车车架结构有限元分析
基于ANSYS的自行车车架结构有限元分析自行车车架是自行车的核心组成部分，它承载着骑手的重量和外界的力量，直接影响着自行车的性能和稳定性。
为了确保自行车车架的可靠性和安全性，有限元分析被广泛应用于自行车车架结构设计。
有限元分析是一种应用于工程领域的数值计算方法，通过将实际结构离散为若干个小单元，近似计算每个小单元的力学特性和应力分布，从而得到整体结构的力学性能。
在进行自行车车架的有限元分析时，需要先对车架进行几何建模。
通常可使用计算机辅助设计软件或三维建模软件进行建模，将车架几何形状、尺寸和连接方式等细节进行精确描述。
接下来，将车架模型导入ANSYS软件中进行分析。
在分析过程中，需要先对车架进行网格划分，将其离散为数个小单元，以便进行后续的力学计算。
划分网格时需要考虑车架各处应力分布的均匀性和准确性。
进行有限元分析时，需要对车架施加相应的边界条件和载荷。
边界条件包括固定支撑或约束，以模拟车架与其他部分的连接方式。
载荷可以是骑手的重力、外界风阻、不平坦路面等因素，通过合理选择载荷类型和大小来模拟实际使用条件。
在进行有限元分析时，需要定义适当的材料参数，包括车架的弹性模量、泊松比、材料屈服强度等。
这些参数直接影响着车架的刚度和性能。
通过对车架进行有限元分析，可以得到车架各处的应力、应变分布情况。
基于分析结果，可以对车架进行优化设计，以满足强度和刚度的要求。
例如，在高应力处添加加强结构或材料，以提高车架的强度和稳定性。
此外，有限元分析还可以在车架结构设计阶段进行疲劳寿命预测。
通过加载一定的循环载荷，可以计算出车架在特定循环次数下的疲劳损伤情况，从而评估车架结构的可靠性和耐久性。
总之，基于ANSYS的有限元分析在自行车车架结构设计中扮演着至关重要的角色。
它可以帮助设计师评估车架的强度、刚度和耐久性，并优化设计以提高车架的性能和稳定性。
通过有限元分析，可以减少设计过程中的试错成本，提高设计效率，为自行车车架的可靠性和安全性提供保障。

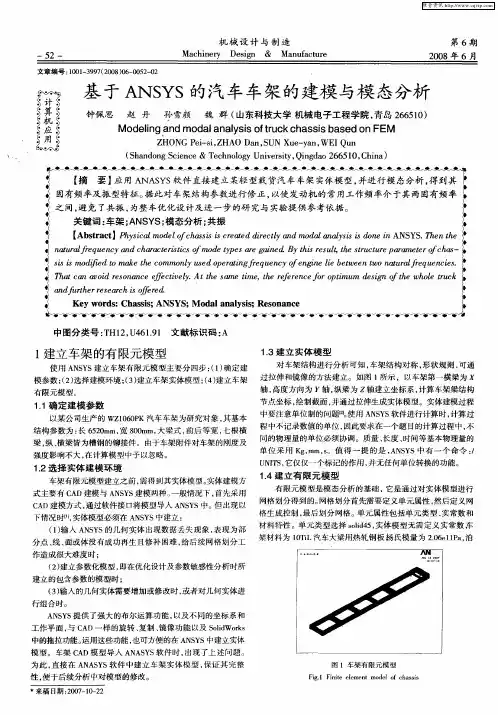

基于ANSYS的汽车车架的建模与模态分析
强度影 响不大 ， 在计算模 型中予 以忽略。
单 位 采用 Ｋ ， ｇｍｍ，。值得 一提 的是 ， Ｎ Ｙ ｓ Ａ Ｓ Ｓ中有 一个 命令 ： ／ Ｕ ＩＳ 它仅仅 一个标记 的作用 ， ＮＴ ， 并无任何单位转换的功能。
１２选 择 实体 建模 环境 ．
车架有限元模 型建立之前 ， 需得到其实体模 型。 实体建模 方 式主要有 Ｃ Ｄ建模与 Ａ Ｓ Ｓ建模两种。 Ａ ＮＹ 一般情 况下 ， 首先采用
Ｚ Ｏ Ｇ Ｐ ｉｓ，ＨＡ ａ ，Ｕ ｕ － ａ ， Ｉ ｕ Ｈ Ｎ ｅ ｉ － Ｚ Ｏ Ｄ ｎ Ｓ Ｎ Ｘ ｅ ｙｎ ＷＥ ｎ Ｑ （ｈ ｎ ｏ ｇ ｃ ｎ ｅ＆Ｔ ｃｎ ｌｇ ｎｖｒｉ ， ｉｇ ａ ６ ５ ， ｈｎ ） Ｓ ａ ｄｎ ｉ ｃ Ｓｅ ｅｈ ｏ ｙＵ ｉ ｓ ｙ Ｑ ｎ ｄ ｏ ６ Ｃ ｉａ ｏ ｅ ｔ ２ １ ０
所示 ，以车架第 一横梁为 模参数 ；２ 选择建模 环境 ；３ 建立车架实体模 型 ；４ 建立车架 过拉伸和镜像 的方法建立。如图 １ （） （） （） 轴， 高度方向为 ｙ轴， 纵梁为 ｚ轴建 立坐标系 ， 计算 车架梁结构 有限元模型。
１１确定 建模 参数 ．
以某公司生产的 ＷＺ ０ ０ Ｋ汽车车架为研究对象 ， １ ６Ｐ 其基本 结构参数为 ： ６ ２ ｍｍ， ８ ０ 长 ５０ 宽 ０ ｍｍ， 大梁式 ， 前后 等宽 ， 七根横 梁， 、 纵 横梁 皆为槽钢的铆 接件 。由于车架附件对车架的刚度及
基于CATIA和ANSYS的可伸缩车车架强度仿真分析
基于CATIA和ANSYS的可伸缩车车架强度仿真分析
邵文洋;张袁元;郭世杰;钱承豪;李堂松;唐憬阳;黄家祁;高睿
【期刊名称】《机电工程技术》
【年(卷),期】2024(53)2
【摘要】根据传统经验设计方法,设计一款具备底盘伸缩功能、适用于城市短距离行驶电动汽车的非承载式车架。
为使设计的小型可伸缩车车架达到安全需求,参照车架正常工作环境,对其结构进行了强度和刚度有限元分析。
在CATIA软件中对该小型可伸缩车车架进行三维模型的建立,导入ANSYS软件中进行三维模型的修正和网格划分;对车架运用有限元分析方法进行刚度和强度等静力学性能分析以及模态分析。
选取弯曲和扭转工况,对车架有限元模型添加相应的载荷和约束,选取适当的载荷系数,分析车架变形分布和应力分布。
对所设计的小型可伸缩车架进行模态分析,提取其前6阶固有频率及模态分析。
结果表明:所设计的小型可伸缩车车架在伸长和收缩状态都能满足安全需求,符合设计要求。
【总页数】6页(P187-192)
【作者】邵文洋;张袁元;郭世杰;钱承豪;李堂松;唐憬阳;黄家祁;高睿
【作者单位】南京工程学院汽车与轨道交通学院
【正文语种】中文
【中图分类】TP391.9
【相关文献】
1.基于CATIA与ANSYS的节能车车架模态分析
2.基于ANSYS的应急监测拖车副车架强度分析及优化
3.基于ANSYS的某型钢轨打磨车车架强度分析
4.基于ANSYS软件的农用车车架静强度有限元分析
5.基于CATIA和ANSYS的电动摩托车车架强度仿真分析
因版权原因，仅展示原文概要，查看原文内容请购买。
基于ANSYS的FSAE赛车车架的有限元分析
基于ANSYS的FSAE赛车车架的有限元分析在FSAE（Formula Society of Automotive Engineers）赛车设计中，车架是整个赛车的重要组成部分，其设计与性能至关重要。
有限元分析是一种常用的方法，用于评估车架的结构强度和刚度，并优化设计以满足性能要求。
在进行FSAE赛车车架的有限元分析之前，首先需要创建车架的几何模型。
可以利用CAD软件进行车架的三维建模，确保车架的尺寸和形状准确无误。
几何模型创建完成后，可以导入ANSYS软件中进行有限元分析。
有限元分析的过程中，需要将车架离散成有限的小单元，如梁单元或壳单元，以便进行模拟。
在确定离散单元后，可以设置车架材料的力学性能，如弹性模量、材料屈服强度等。
这些参数对于后续的分析结果非常重要。
有限元分析中，常用的载荷包括静载荷和动载荷。
静载荷是指车架受到的稳定力量，如重力和离心力。
动载荷是指车架在运动过程中所受到的力量，如加速度、转弯力等。
通过分析这些载荷，可以评估车架在不同工况下的应力和位移。
在有限元分析中，有几个常用的分析方法。
首先是静力学分析，用于评估车架在静定力平衡下的应力和变形。
可以通过分析车架的应力云图，了解在不同载荷下车架的应力集中区域。
其次是模态分析，用于评估车架在振动中的固有频率和模态形态。
这对于避免共振和优化车架的动态性能非常重要。
最后是疲劳分析，用于评估车架在长时间运行下的疲劳寿命和耐久性。
这对于确保车架在极端运行条件下的安全性非常重要。
通过有限元分析，可以得到车架的应力、位移、变形等结果。
根据这些结果，可以对车架进行优化设计，以提高其结构强度和刚度。
优化设计的方法包括增加材料的厚度和强度，改变车架的结构形式等。
此外，还可以通过有限元分析，评估不同配置和材料对车架性能的影响，以选择最佳的设计方案。
总之，基于ANSYS的有限元分析是FSAE赛车车架设计的重要工具。
通过分析车架的结构强度和刚度，可以优化设计，提高赛车的性能。
(完整版)1车架ANSYS建模过程
一、ANSYS建模选择Main Menu\Preprocessor\Modeling\Create\Keypoints\In Active CS,出现图2.1的对话框,输入第1点的坐标。
然后点Apply。
依次输入纵梁的各个坐标。
结果如图2.2。
图2.1 生成点对话框图2.2 生成的纵梁关键点图2.3 横梁关键点建立第3，4，5，6横梁在纵梁上的关键点。
选择MainMenu\Preprocessor\Modeling \Create\Keypoints\In Active CS命令。
copy各个横梁的点，以建立横梁翼板。
选择Main Menu\Preprocessor\Modeling\Copy\Keypoints,建立了图2.3中横梁关键点。
图2.4 车架骨架关键点将现所有点向Y轴的负方向偏移100mm，仍然用copy命令。
然后将所有点镜像Main Menu\Preprocessor\Modeling\Reflect\Keypoints,以xz平面为镜象中心。
结果如图2.4。
基本生成了NJ1030车架骨架点模型。
图2.5 车架轮廓将所有的关键点连接生成线（必须依次连接并且都在同一平面内）并如图2.5所示：Main Menu\Preprocessor\Modeling\Create\Lines\Straight Line。
将所有的线连接生成面（必须依次连接并且都在同一平面内），结果如图2.6：Main Menu\Preprocessor\Modeling\Create\Areas\Arbitrary\By Lines。
为了将车架所有的面连接起来以进行网格划分和对梁厚度的不同的设立，需要将所有的面粘合起来。
选择Main Menu\Preprocessor\Modeling\Operate\Booleans\Glue\Areas出现对话框，选择Pick ALL即可。
图2.6 NJ1030车架骨架几何模型至此NJ1030车架的有限元模型以在ANSYS中建立成功。
汽车车架的轻量化设计 (1)

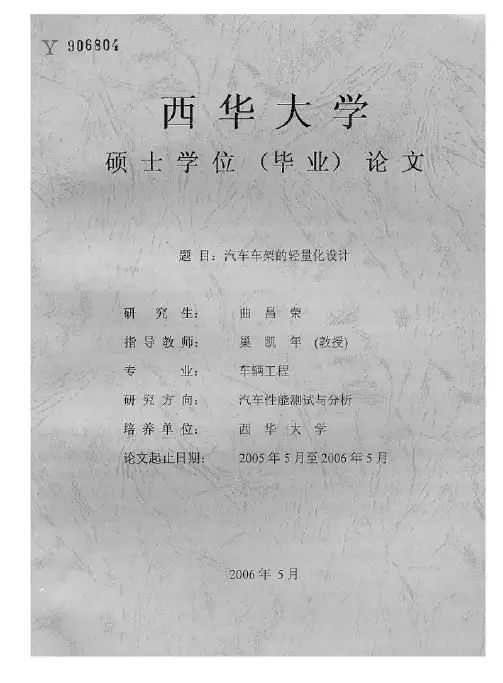

Ｖ９０６８０‘西华大学硕士学位（毕业）论文题目：汽车车架的轻量化设计研究生指导教师：专、№研究方向：培养单位：论文起止日期曲昌荣巢凯年ｆ教授１车辆工程汽车陛能测试与分析西华大学２００５年５月至２００６年５月２。
