2XZ直连旋片式真空泵安装及调试
2XZ型旋片式真空泵特点选型与使用方法
2XZ型旋片式真空泵特点选型与使用方法一、前言随着工业和科学技术的进展，真空技术在很多领域得到了广泛应用。
并且，不同领域需要的真空程度也不同。
2XZ型旋片式真空泵作为一种常见的真空泵，适用于中、低真空范围的出气和排气。
本文将从2XZ型旋片式真空泵的特点、选型和使用方法三个方面进行认真阐述。
二、2XZ型旋片式真空泵特点1. 高真空度：2XZ型旋片式真空泵的最高真空度可达5×10—3Pa，可充足大多数中、低真空工艺的需求。
2. 低噪音：由于2XZ型旋片式真空泵的结构简单，运转平稳，因此产生的噪音较小。
3. 体积小、重量轻：2XZ型旋片式真空泵相对其他类型的真空泵，体积小，重量轻，易于安装和移动。
4. 特别适用于高水汽量的气体：由于2XZ型旋片式真空泵采纳独特的冷却装置，使得其可以很好地处理高水汽量的气体，以避开过早损坏泵体或刮片。
三、2XZ型旋片式真空泵选型选型要依据实际情况进行：1. 需要对被抽的气体有所了解：例如，气体分子大小、分子结构、化学性质等，从而选择合适的抽气介质和防止沉积和污染。
2. 需要对泵的真空度有所了解：例如，需要什么样的真空度，什么样的压力差，什么样的流量等，才能选择合适的泵。
3. 需要对抽气口和进气口的尺寸有所了解：肯定要依据实在情况选择相应的尺寸，以确保泵的正常工作。
四、2XZ型旋片式真空泵使用方法1. 安装方法：将真空泵安装在水平位置上，确保能够自由运转。
在安装前，还应进行电源连接和接地处理。
2. 使用方法：将泵的进气口和抽气口连接好，按下开关，开始工作。
3. 备注事项：（1）由于2XZ型旋片式真空泵的内部运动部件和密封面都与气体接触，所以操作结束后需做好清洗和保养工作。
（2）假如在使用中发觉泵的阻力、压力差等异常变化，应立刻停止运行，检查泵体等部位是否存在问题。
（3）为了确保泵的性能和使用寿命，平常应定期检查、维护或更换泵体、刮片等部件。
五、结论2XZ型旋片式真空泵是一种外形美观、性能稳定牢靠、操作便利的真空泵。
2XZ型旋片式真空泵使用说明书
2XZ型旋片式真空泵使用一、操作须知1、查看油位，以停泵时注油至油标中心为宜。
过低对排气阀不能起封油作用，影响真空度。
过高，啃了个会引起通大气启动时喷油。
运转时，油位有所升高，属于正常现象。
油采用规定牌号的清洁真空泵油，从注油孔加入。
加油完毕后，应旋上螺塞。
油宜经过滤，以免杂物进入，堵塞油孔。
2、泵可在通大气或任何真空度下一次起动，泵口如装接电磁阀，应与泵同时动作。
3、环境温度过高时，油的温度升高，粘度下降，饱和蒸汽压会增大，会引起极限真空有所下降，特别是用热偶计测得的全压强。
如加强通风散热，或改善泵油性能，极限真空可得到改善。
4、检查泵的极限真空以压缩式水银真空计为准，如计经充分预抽效验，泵温达到稳定，泵口与计直接接通，运转30分钟内，将达到极限真空。
总压强计测得之值与泵油和真空计、规管误差有关，有时误差甚至可能很大，只能作参考。
5、如相对湿度较高，或被抽气体含较多可凝性蒸汽，接通被抽容器后，宜打开气镇阀，运动20~40分钟后关闭气镇阀。
停泵前，可开气镇阀空载运动30分钟，以延长泵油寿命。
二、结构说明2xz型旋片式真空泵系双级告诉直联结构旋片真空泵(以下简称泵)。
它有偏心地装在泵身腔内的转子，及转子槽内的两旋片。
转子带动旋片旋转时，旋片借离心力和旋片弹簧的弹力紧贴?体;mso-bidi-font-size: 10.5pt; mso-font-kernin g: 0?腔容积周期性地扩大而吸气，排气腔容积则周期性地缩小而压缩气体，借压缩气体压力和油推开排气阀排气，从而获得真空。
2xz型泵装有气镇阀。
其作用是向排气腔充入一定量空气，以降低排气压力中的蒸汽分压强，当其低于泵温下的饱和蒸汽压时，即可随充入空气排出泵外，而避免凝结在泵油中。
2XZ型旋片式真空泵详解
产品名称：2XZ型旋片式真空泵一、2XZ型旋片式真空泵概述：2XZ型旋片式真空泵为双级直联结构，它的工作性能由高压级与低压级二部份组成，它的吸入口与真空设备连接，在运转时将容器内的气体大量吸入与排出，当设备获得真空时，高压级排气阀封闭，高压级入口的气体将转送到第二级，并经第二级吸入与排出真空设备可获得了一定的真空，2XZ型旋片式真空泵的技术参数为6×10-2Pa，泵与电机连轴，高转速，外型小，结构紧凑，流动性工作方便，可用于电真空器件制造、保温瓶制造、真空焊接、印刷、吸塑、制冷设备修理以及仪器仪表配套等。
因为它具有体积小、质量轻、操声低等优点，所以更适宜于实验室里使用。
二、2XZ型旋片式真空泵的型号意义：三、2XZ型旋片式真空泵的性能参数表：参数/型号2XZ-0.25 2XZ-0.5 2XZ-1 2XZ-2 2XZ-4抽气速率m3/h( L/S) 50（HZ）0.9（0.25） 1.8（0.5） 3.6（1）7.2（2）14.4（4）60(HZ) 1.1（0.3） 2.1（0.6） 4.3（1.2）8.6（2.4）17.2（4.8）极限压力（Pa）分压力≤6×10-1 ≤6×10-2 ≤6×10-2 ≤6×10-2 ≤6×10-2 全压力≤6.5 ≤1.33 ≤1.33 ≤1.33 ≤1.3350HZ 转速（r/min）1400 1400 1400 1400 140060HZ 转速（r/min）1720 1720 1720 1720 1720电机功率（kw) 0.12 0.18 0.25 0.37 0.55电源电压（V) 220 220/380 220/380 220/380 220/380 进气口口径（mm）（外径）φ15φ20φ20φ30φ30噪音（dBA）63 65 65 68 68容油量（L）0.5 0.6 0.7 1 1.2外形尺寸（mm) 403×130×240 447×168×260469×168×260514×168×282565×168×282重量（Kg）毛重/净重16/15 17/16 18/17 22/20 24/22 四、2XZ型旋片式真空泵的工作原理及结构图：2XZ旋片式真空泵系双级高速直联结构旋片式真空泵。

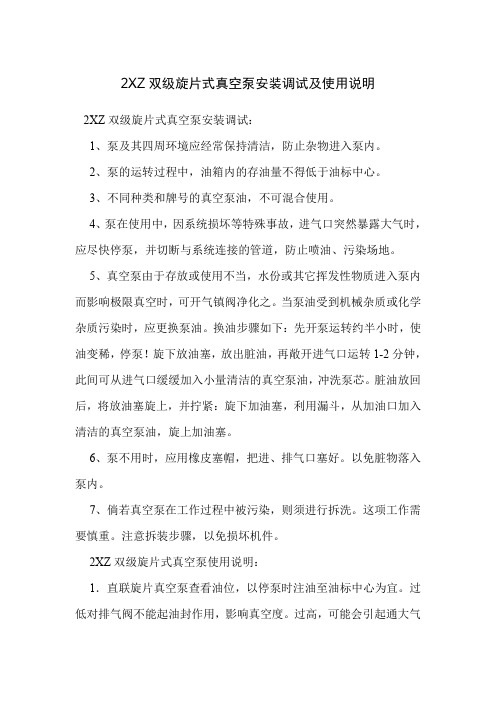

2XZ双级旋片式真空泵安装调试及使用说明
2XZ双级旋片式真空泵安装调试及使用说明2XZ双级旋片式真空泵安装调试：1、泵及其四周环境应经常保持清洁，防止杂物进入泵内。
2、泵的运转过程中，油箱内的存油量不得低于油标中心。
3、不同种类和牌号的真空泵油，不可混合使用。
4、泵在使用中，因系统损坏等特殊事故，进气口突然暴露大气时，应尽快停泵，并切断与系统连接的管道，防止喷油、污染场地。
5、真空泵由于存放或使用不当，水份或其它挥发性物质进入泵内而影响极限真空时，可开气镇阀净化之。
当泵油受到机械杂质或化学杂质污染时，应更换泵油。
换油步骤如下：先开泵运转约半小时，使油变稀，停泵！旋下放油塞，放出脏油，再敞开进气口运转1-2分钟，此间可从进气口缓缓加入小量清洁的真空泵油，冲洗泵芯。
脏油放回后，将放油塞旋上，并拧紧：旋下加油塞，利用漏斗，从加油口加入清洁的真空泵油，旋上加油塞。
6、泵不用时，应用橡皮塞帽，把进、排气口塞好。
以免脏物落入泵内。
7、倘若真空泵在工作过程中被污染，则须进行拆洗。
这项工作需要慎重。
注意拆装步骤，以免损坏机件。
2XZ双级旋片式真空泵使用说明：1．直联旋片真空泵查看油位，以停泵时注油至油标中心为宜。
过低对排气阀不能起油封作用，影响真空度。
过高，可能会引起通大气起动时喷油。
运转时，油位有所升高，属正常现象。
直联真空泵油采用规定牌号的清洁真空泵油，从加油孔加入。
加油毕后，应旋一上螺塞。
油宜经过滤，以免杂物进入，堵塞油孔。
2．直联旋片真空泵可在通大气或任何真空度下一次起动。
泵口如装接电磁阀，应与泵同时动作。
3．环境温度过高时，油的温度升高，粘度下降，饱和蒸汽压会增大，会引起极限真空有所下降，特别是用热偶计测得的全压强。
如加强通风散热，或改善直联旋片真空泵油性能，极限真空可得到改善。
4．检查直联旋片真空泵的极限真空以压缩式水银真空计为准，如计经充分预抽校验，泵温达到稳定，直联旋片真空泵口与计直接接通，运转30分钟内，将达到极限真空。
总压强计测得之值与泵油和真空计、规管误差有关，有时误差甚至可很大，只能作参考。

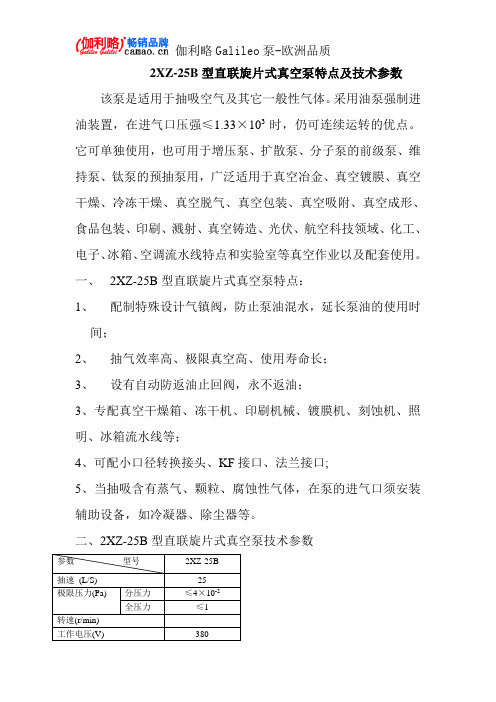

2XZ-25B型直联旋片式真空泵特点及技术参数
2XZ-25B型直联旋片式真空泵特点及技术参数该泵是适用于抽吸空气及其它一般性气体。
采用油泵强制进油装置，在进气口压强≤1.33×103时，仍可连续运转的优点。
它可单独使用，也可用于增压泵、扩散泵、分子泵的前级泵、维持泵、钛泵的预抽泵用，广泛适用于真空冶金、真空镀膜、真空干燥、冷冻干燥、真空脱气、真空包装、真空吸附、真空成形、食品包装、印刷、溅射、真空铸造、光伏、航空科技领域、化工、电子、冰箱、空调流水线特点和实验室等真空作业以及配套使用。
一、2XZ-25B型直联旋片式真空泵特点：1、配制特殊设计气镇阀，防止泵油混水，延长泵油的使用时间；2、抽气效率高、极限真空高、使用寿命长；3、设有自动防返油止回阀，永不返油；3、专配真空干燥箱、冻干机、印刷机械、镀膜机、刻蚀机、照明、冰箱流水线等；4、可配小口径转换接头、KF接口、法兰接口;5、当抽吸含有蒸气、颗粒、腐蚀性气体，在泵的进气口须安装辅助设备，如冷凝器、除尘器等。
二、2XZ-25B型直联旋片式真空泵技术参数外形尺寸图怎样选择水泵？建议从五个方面加以考虑，既液体输送量、扬程、液体性质、管路布置以及操作运转条件等。
1、流量是选泵的重要性能数据之一，它直接关系到整个装置的的生产能力和输送能力。
如设计工艺能算出泵正常、最小、最大三种流量。
选择泵时，以最大流量为依据，兼顾正常流量，在没有最大流量时，通常可取正常流量的1.1倍作为最大流量。
2、扬程是选泵的又一重要性能数据，一般要用放大5%—10%余量后扬程来选型。
3、液体性质，包括液体介质名称，物理性质，化学性质和其它性质，物理性质有温度c、密度d、粘度u，介质中固体颗粒直径和气体的含量等，这涉及到系统的扬程，有效气蚀余量计算和合适泵的类型：化学性质，主要指液体介质的化学腐蚀性和毒性，是选用泵材料和选用那一种轴封型式的重要依据。
4、管路布置条件指的是送液高度送液距离送液走向，吸如侧最低液面，排出侧最高液面等一些数据和管道规格及其长度、材料、管件规格、数量等，以便进行系梳扬程计算和汽蚀余量的校核。
2XZ型旋片式真空泵说明书
产品名称：2XZ型旋片式真空泵一、2XZ型旋片式真空泵用途：2XZ型旋片式真空泵是用来对密封容器抽除气体的基本设备。
它可单独使用，也可用为增压泵、扩散泵、分子泵的前级泵、维持泵、钛泵的预抽泵用；该系列泵具有低嗓声、停泵不返油、启动容易等优点，泵上装有气镇阀，可抽除少量的可凝性蒸汽。
本泵不能抽除含氧过高的，腐蚀性的，有爆炸性的或有毒的(防爆2XZF系列除外)，以及含有颖粒尘埃的气体，也不能作压缩泵、输气泵使用。
2XZ型旋片式真空泵可用于电真空容器制造、真空焊接、印刷、照相制版、食品包装、真空吸塑、制冷设备维修及仪器、仪表设备配套和实验室等。
广泛适用于航空航天、半导体、镀膜、食品包装、干燥、制冷、科研、医疗、电子、化工、医药等专业单位和大专院校等部门的实验室、化验室。
二、2XZ型旋片式真空泵的型号意义：三、2XZ型旋片式真空泵的结构特点：1.体积小，重量轻、噪音低；2.设有气镇阀，可抽除少量水蒸汽；3.设有自动防返油双重保险装置；4.小口径2XZ-2，2XZ-4真空泵专配真空干燥箱、冷冻干燥机，印刷机械；5.配小口径转换接头、KF接口；2、先拧开加油螺塞，从加油孔中加油至油标2/3(因出厂运输关系，真空泵腔内无泵油灌入)，后从进气管孔内加入少许泵油(可能出厂时间太长引起泵腔内干燥)为加强泵腔内润滑。
油位过低对排气阀不能起封闭作用，影响真空度，过高可能会引起喷油。
泵油采用石化行业矿物油型真空泵油标准号为SH0528牌号，配用HFV-N1100，HFV-N1200,HFV-A100.SV-68等。
3、按规定接上三相电源线，三相电机要注意电机旋转方向与泵支架上的箭头方向一致，单相电机直接插上电源插座即可，试运转一下，再开始正常工作。
4、与泵进气管口的连接管道不宜过长，千万注意要检查真空泵外连接管道、接头及容器绝对不能漏气，要密封。
否则会影响极限真空及真空泵使用寿命。
5、泵的工作环境:温度5℃~40℃范围内，相对湿度不大于85%，进气口压力1.3*103帕的条件下工作。
2xz-8型旋片式真空泵
1、保持2XZ 真空泵的清洁，防止杂物进入泵内； 2、保持油位、严禁无油运行； 3、注意观察油的清洁，若泵油变脏、混浊、进入水份或其它挥发性物质而影响极限真空时，应及时更换泵油。更换新油时，先开2XZ 真空泵 运转30分钟，使油变稀，停泵，从放油孔放油，然后敞开进气口运转1-2分钟，此间可从进气口加入少量清洁的2XZ 真空泵油，以便更换泵腔内的 存油。反复几次，确认泵已清洁后，装上放油螺塞，再从加油孔注入清洁的泵油至油位线； 4、2XZ 真空泵长时间不使用时，应加盖好进、排气帽，放置于干燥的场所，注意防潮、防锈； 5、若需要折装检修，一定要由对修泵有一定经验的专业人员进行，亦可与本公司取得联系。 注：直联旋片真空泵使用说明书对泵油的有关条款不适用于无油真空泵系列。
直联旋片真空泵抽气时进气口连续畅通大气运转不得超过一分种。 直联旋片真空泵不适用于抽除对金属有腐蚀的，对泵油起化学反应的，含有颗粒尘埃的气体，以及含氧过高的，易爆性的，有毒的气体。 【2XZ 型直联旋片式真空泵】型号意义：
【2XZ 型直联旋片式真空泵】使用范围：
1、泵是获得真空的基本设备，它可单独使用，亦可作为各类高真空的系统的前级泵和预抽泵。 2、泵进气口连续敞通大气运转，不得超过三分钟。 3、泵不适用于抽除对金属月腐蚀性的，对泵油起化学反应的、含有颗粒尘埃的气体，以体含氧过高的，有爆炸性的气体。 4、泵不得作压缩泵或输送泵用。 5、泵的工作环境：温度5℃－40℃范围内，相对温度不大于90％，进气口压强小于1333Pa 的条件下允许长期连续运转。 6、装接电源时，按电机标牌的规定接线，应注意电机旋转方向与支座上的箭头方向一致。 7、连续被抽容器的管道，其直径应不小于泵的进气口直径，且管道应短和弯头少，同时注意管道的泄漏。 8、每次起动前着重查看油位，以停泵时注油至油标玻璃直径的4／5高度为宜。 9、泵油采用清洁的 SY1634－701号真空泵油。 10、泵可在通大气或任何真空度下一次起动。XZ－1单级型泵如果起动困难，可拨掉进气管塞帽起动，随后投入运转。
2xz-2真空泵
2xz-2真空泵到安全、就业、环境等社会问题。
如何建立健全对低收入群体的利益保障机制，积极采取社会保障、财政补贴、价格优惠等措施，确保困难群众的实际生活水平不因改革而受到影响，如何制定一个恰当的资源价格水平成为改革的关键。
由于这五大领域的资源产品差不多全面覆盖了社会的基本生活资料范畴，在市场价格传导机制下，公众日常生活必需品和服务价格将会全面上涨，因此所谓的“资源价格改革”一旦启动，中国社会则必将面临一次新的“价格闯关”，所以无论是从经济持续稳定发展的角度分析，还是从社会安定和谐的角度分析，资源性产品价格的调整与改革，均事关重大，须慎重处理。
因为，如果基本前提不具备即展开，所造成的剧烈“阵痛”完全可能转变为“长痛”，特别是弱势群体很可能再次背负沉重的“改革成本”。
因此，政策制定者就不能只停留【2XZ型直联旋片式真空泵】产品简介：2XZ型直联旋片式真空泵是用来对密封容器抽除气体的基本设备之一。
它可单独作用，也可作为增压泵、扩散泵、分子泵等的前级泵，维持泵，钛泵的预抽泵用。
可用于电真空器件制造、保温瓶制造、真空焊接、印刷、吸塑、制冷设备修理以及仪器仪表配套等。
因为它具有体积小、质量轻、操声低等优点，所以更适宜于实验室里使用。
在环境温度540范围内，进气口压强小于1.3×103帕的条件下允许长期连续运转，被抽气体相对湿度大于90%时，应开气镇阀。
直联旋片真空泵抽气时进气口连续畅通大气运转不得超过一分种。
直联旋片真空泵不适用于抽除对金属有腐蚀的，对泵油起化学反应的，含有颗粒尘埃的气体，以及含氧过高的，易爆性的，有毒的气体。
【2XZ型直联旋片式真空泵】型号意义：【2XZ型直联旋片式真空泵】使用范围：1、泵是获得真空的基本设备，它可单独使用，亦可作为各类高真空的系统的前级泵和预抽泵。
2、泵进气口连续敞通大气运转，不得超过三分钟。
3、泵不适用于抽除对金属月腐蚀性的，对泵油起化学反应的、含有颗粒尘埃的气体，以体含氧过高的，有爆炸性的气体。
旋片式真空泵安装流程
旋片式真空泵安装流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!旋片式真空泵的安装流程详解旋片式真空泵作为一种常见的工业设备，广泛应用于科研、化工、电子等领域。
2 XZ型旋片式真空泵 操作规程
2 XZ型旋片式真空泵操作规程
（1）先拧开加湍螺塞，从加油孔中加油至油标2/3（因出厂运输关系，真空泵内无泵油灌入），后从进气管内加入少许泵油（可能加出厂时间太长引起泵内）以润滑泵腔，避免开机后出现咬死、发热现象。
泵油选用一号真空泵油，也可用轿车进口轻质高级机油代替，如：壳牌轿车汽油。
（2）按规定街上三相电源线（三相电机要注意电机旋转方向应与泵支架上的尖头方向一致；单相电机，直接插上插座即可）拿掉排气管上的橡皮塞帽，空运转一下，在开始正常工作。
（3）与泵进气管口的连接管道不易过长，千万注意检查真空泵外连接管道、街头及容器绝对不能漏气，要密封。
否则影响极限真空，及真空泵寿命。
（4）泵的工作环境：温度：5℃-40℃范围内，相对温度不大于85%，进气口压力小于1.3×103帕的条件下工作。
对抽速在0.5升/秒以上真空泵，均装有气镇阀。
如果相对温度较高，可打开气镇阀净化，一净化泵油及延长泵油使用时间，净化完毕后及时关死。
（5）自吸进油式真空泵，在进样口压力为100KPa~6KPa时运转，不得超过3分钟。
（6）此泵必须安装在清洁，通风、干燥的场所。
（7）此泵是高精度产品，也不是耐腐蚀真空泵，建议配置过滤器使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2XZ直连旋片式真空泵安装及调试
一、概述
1.1用途
2XZ系列真空泵为双级直连式结构，它的工作性能由高压级与低压级二部分组成，它的吸入口与真空设备连接，在运转时将容器内气体大量吸入与排出，当设备获得真空时，高压排气阀封闭，高压吸入的气体将转送到第二级，并经第二级吸入成排出，将真空设备可获得了一定的真空度，该泵的技术参数为6*10-2泵与电机连轴，高转速，外形小，结构紧凑，流动性工作方便，我厂特采用金属刮片，适用于扩散泵的前级泵，精密仪器的配套，实验室、医药、食品包装，电子、电光源等单位使用。
1.2特点及其不适用范围
2XZ直连真空泵是用黑色金属与铝合金制造，属较精密的设备。
真空泵的主要工作部件浸在特制的真空泵油中运转。
因此，不适用于抽除含氧过高的、有毒、有爆炸性的。
对真空泵油起化学反应或对黑色金属有腐蚀的气体，更不能作为压缩机和输送泵使用。
1.3品种、规格及其主要技术规格
型号2XZ-0.5 2XZ-1 2XZ-2 2XZ-4 2XZ-8
形式直连双级选片式
抽气速率：升/秒0.5 1 2 4 8
极限真空：Pa 6*10-2
转速：转/分1440
进气口直径：毫米¢6 ¢6 ¢19 ¢19 ¢32
用油量：升0.42 0.4 0.48 0.55 0.7
泵油温升：℃40 40 45 45 60
电机功率：V/千瓦220V/0.18 220V/0.25 220V/0.37 380V/0.55 380V/0.75
长：毫米445 445 478 518 510
宽：毫米125 125 148 148 165
高：毫米256 256 227 277 282
重量：千克（连电机）18 19 27 30 35
噪音：分贝64 66 68 70 74
1.4型号的组成其代表意义
2XZ-8
2：表示双级泵
X：表示选片式真空泵
Z：表示泵与电机联轴
8：表示每秒的抽气速率
1.5使用环境条件
环境温度5~40℃；相对温度不大于90%
二、结构与工作原理
2.1结构
2XZ系列的直连式各种真空泵外形和结构基本相同。
泵由电机经连接架、联轴器传动到转子。
电动机和连接架联接一体固定在地盘上。
在泵体内压入一个中隔板，将泵体分成高低真空室。
各室都有排气门。
高真空室排气与低真空室进气相同。
高转子前端伸出前轴，后端伸出后轴。
前轴通过前端板的轴承去支持，
经过油密封室而伸出前端板外；后轴由中隔板上的轴承支持，而伸入真空室内，低真空室转子则装在后轴上，故高低转子均由前轴带动。
高低转子都有对开的槽子，呈“一字”形的转片由弹簧支撑开而装于槽内。
泵的进气口处有滤网；而排气口处有挡油网。
大泵还有挡油板，邮箱上部有掺气阀，下边有放油塞。
三、工作原理
2XZ系列真空泵原理图，转子及低转子与高真空室及低真空室相切，转子及低转子沿箭头方向旋转，带动转子槽内滑动的转片旋转，由于弹簧及离心力的作用，转片外端紧贴高低真空室的内表面滑动，把转子与高低真空室所形成的哇形空间从进气咀到排气阀和从过气管到排气阀之间隔开来，形成二或三个容积，并且周期性地大小变化，当在图示位置继续旋转时A及C容积逐渐增大，被抽容积气体沿咀进入泵内；同时B及D容积逐渐减小，压力升高，随后冲开排气阀门高真空排气阀及低真空排气阀，将气体排出真空室外，气体经过油面而排队于大气之中，因为油是淹住排气门的，故能防止气体返回真空室。
当抽气压力较高时，高低真空室的阀门都排气，相当于单级泵；当真空度较高时，全部气体进入低真空室，再由排气阀门排出，此时二级串联即进入双级泵工作。
如被抽除的气体中含有较高的蒸汽时，在气体收到压缩而其蒸气的分压强超过此蒸气在泵内温度下饱和压力时，此时蒸汽被压缩成液体，真空泵无法排出，而混在真空油内，使泵的性能大在降低。
如果掺入适量的空气，使蒸气在受到压缩时，其分压力也低于泵温时的饱和压力，则蒸汽在变成液体前就被排出泵外去。
四、使用说明
4.1使用中注意事项
4.1.1经常注意油位
4.1.2泵起动后再缓慢打开阀门
4.1.3经常注意泵运转是否正常，有无特殊声响，电机是否超负荷运转。
4.1.4注意泵温升不超过40℃。
4.1.5如停车后泵温要下降5℃以下。
4.2使用中安全事项
4.2.1如必须使泵抽除有毒的及腐蚀黑色金属的气体，对真空泵油起化学变化的气
体、及超过常温和有尘埃的气体时，应在进气管道上加装中和、冷却、过滤等有关
装置配合，否则将影响真空泵使用性能和寿命，抽除对人体有害的气体时，应安上
相应的管道，将排出气体收至室外远离工区进行处理。
五、故障分析与排除
5.1真空高不高。
5.2泵温太高。
A、如被抽气体温度高，则应先将气体冷却后再放入泵内。
B、如吸入硬物缸内磨损，应修复更换。
C、如泵过热冷却不够。
D、如装配不当，造成单面磨损，应检查再装。
5.3油位过低未到视镜半径，应加满油量。
5.4掺气阀未关严漏气，应关严。
5.5油纸变化，更换新油。
5.6刮片弹簧折断，应更换。
5.7排气阀片损坏，应更换。
5.8泵使用时间长，磨损大，间隙增大，应修复或更换受损零件。
六、维护与保养
6.1日常维护与保养
6.1.1泵在工作中应注意5.1条规定的事项。
6.1.2真空泵必须经常保持清洁，泵上不得放置其它物体。
6.1.3及时社绝管道接头处的漏气因素。
6.2运行时的维护与保养
6.2.1真空泵连续工作三月至半年后，就应换油一次，在湿度较大的地区，在潮湿季节
工作的泵，或被抽气体污染很大时，应根据具体情况酌情缩短换油时间。
6.2.2将泵拆除真空系统，把电机一端垫高些，打开放油塞放油，转动真空泵，捂住排
气口，使腔内污油全部从放油口放出。
再从进气口加入新油、持续转动5~10转以上对内部进行清洗，照此操作3~5次，等污油放净后，再装上放油塞。
泵放平，从进气口及排气口处分别加入新油。
6.2.3换油时不宜长久开放电机，以免使排气阀片跳动过于剧烈和疲劳。
七、电源接线图
D1 K1 K2 D1 K1 D2 K2
380V 220V 说明：1、三相Y揭发，D1\K1\D2均接线，若方向转反，D1\K1\K2任意二线对调均可。
2、单相接法D1\D2一个接火线，一个接地线，若方向转反K1\K2对调一下即可。
