XD型旋片式真空泵
旋片式真空泵种类及型号大全
旋片式真空泵种类及型号大全旋片式真空泵主要用于抽除系统中气体使其达到中真空的真空泵。
它的种类繁多，型号各有特点。
理论上不允许抽除可凝性气体，不抽除含有粉尘的气体，一般是根据客户不同需求选择不同旋片式真空泵。
接下来将介绍几种旋片式真空泵的种类：1、2X型旋片式真空泵：为双级结构，它的工作性能由高压级与低压级二部分组成，它的吸入口与真空容器或真空设备连接，在运转时容器内的气体将大量吸入与排出。
2、X型旋片式真空泵：系单级旋片式真空泵，国内首创的能抽除大量水蒸气的新产品，由于泵本身带有油再生装置和可靠的气镇装置，延长了泵油的使用寿命。
3、2XZ型旋片式真空泵：为双级直联结构，它的工作性能由高压级与低压级二部份组成，它的吸入口与真空设备连接，在运转时将容器内的气体大量吸入与排出，当设备获得真空时，高压级排气阀封闭，高压级入口的气体将转送到第二级，并经第二级吸入与排出真空设备可获得了一定的真空。
4、WX型真空泵：系无油真空泵，是一种获得真空设备之一。
WX型无油真空泵的极限真空为6×10-2Mpa。
它具有结构简单、操作容易、维护方便、不会污染环境等优点。
是一种使用范围非常广泛的机械真空泵。
5、XD型旋片式真空泵：为单级旋片式联轴式结构。
它的工作性能是高转速，低噪声，抽速快，效率高。
XD 型旋片式真空泵只需空气冷却，有防返油结构，防止泵油返入被抽系统，泵内装有排气过滤器，有效消除油雾，运转平衡，振动小，可以在任意压强下工作。
面对我国的石油，化工等重大的行业快速发展，它们对真空泵的的需求也与日俱增，而这些行业的发展也势必带动真空泵的快速提升与发展，旋片式真空泵的发展前景值得大家期待的。
如何进一步的拓展它的种类及型号值得专业人士的专研。
旋片式真空泵的原理与结构
旋片式真空泵的原理与结构旋片式真空泵是应用转子和可在转子槽内滑动的旋片的旋转运动以取得真空的一种变容机械真空泵。
当采用任务液来停止光滑并填充泵腔死隙，分隔排气阀和大气时，即为通常所称的油封旋片真空泵。
无任务液时，即为干式旋片真空泵。
在油封旋片真空泵中，国际习气上称皮带传动的为旋片式真空泵，而把泵与电机间接衔接或用联轴器衔接的称为直联旋片真空泵。
在每种泵中，又有单级和双级之分。
在单级泵中，由于选用的构造方式和参数不同，泵的极限压力和用处也不同。
它们的共同特点是构造较复杂，运用方便，能从大气压力下起动，可间接排人大气，公平质量较小，维护简便，双级泵的极限压力为6*10-2~1*10-2Pa，一种单级泵可达4Pa左右，另一种单级泵为50~200Pa左右。
在泵的构造方面，为了能在停泵时避免返油，有的设有能自动切断油路的止回阀，有的设有进气通道截止阀，有的为了能在泵开气镇运转忽然停电时自动切断气路来坚持泵口处于真空形态而设有油泵和控制构造。
在附件方面，有消雾器，气息过滤器，阻挠碎玻璃等杂物用的人口过滤器，灰尘过滤器，蒸汽凝结阱，化学阱，有控制泵温以进步水蒸气抽除率和维护泵的温控水量调理阀。
又推出了油过滤器，能监视油温、油压、油质等的电子显示器，甚至可以与计算机联合，停止自动控制，采用强迫光滑和风冷，使泵的延续任务人口压力达10KPA，甚至更高，同一台泵的适用范围因此更大。
双级旋片真空泵，可以普遍用于冰箱、空调机、灯泡、日光灯、瓶胆消费和电子、冶金、医药、化工、滤油机、印刷机械、包装机等工业，可作为分散泵、罗茨泵、分子泵等的前级泵，供电子仪器、医疗仪器等配套和实验研讨使用。
由于直联泵没有皮带摩擦的粉尘的净化，体积小、分量轻、资料浪费、功用日趋完善，更被普遍推行使用。
一、抽气原理与构造旋片式真空泵，它有公平地装在定子腔内的转子及转子槽内的两个或数个旋片，转子与泵壳内外表或相切或相交，转子带动旋片旋转时，旋片借向心力(有的还有弹簧力)紧贴缸壁，把进排气口联系开来，并使进气腔容器周期性扩展而吸气，排气腔容积则周期性地减少而紧缩气体，借气体和油的压力推开排气阀排气，从而取得真空。

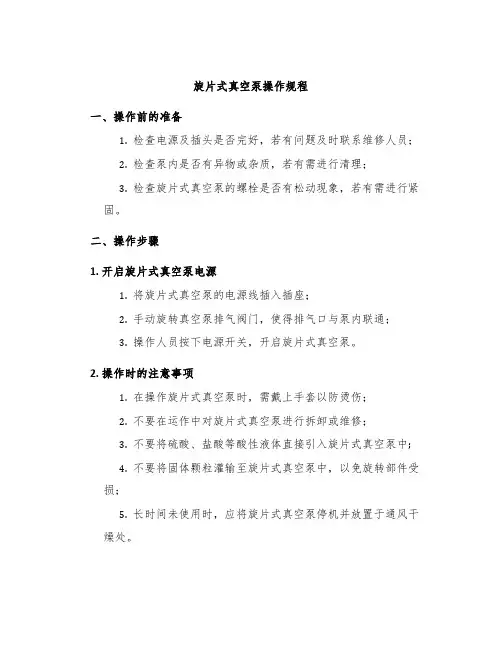

旋片式真空泵操作规程
旋片式真空泵操作规程一、操作前的准备1.检查电源及插头是否完好，若有问题及时联系维修人员；2.检查泵内是否有异物或杂质，若有需进行清理；3.检查旋片式真空泵的螺栓是否有松动现象，若有需进行紧固。
二、操作步骤1. 开启旋片式真空泵电源1.将旋片式真空泵的电源线插入插座；2.手动旋转真空泵排气阀门，使得排气口与泵内联通；3.操作人员按下电源开关，开启旋片式真空泵。
2. 操作时的注意事项1.在操作旋片式真空泵时，需戴上手套以防烫伤；2.不要在运作中对旋片式真空泵进行拆卸或维修；3.不要将硫酸、盐酸等酸性液体直接引入旋片式真空泵中;4.不要将固体颗粒灌输至旋片式真空泵中，以免旋转部件受损；5.长时间未使用时，应将旋片式真空泵停机并放置于通风干燥处。
3. 关闭旋片式真空泵1.将需要排气的系统关闭，如真空烘箱门等；2.关闭旋片式真空泵排气阀门，断开排气口与泵回路的联通；3.按下电源开关，关闭旋片式真空泵；4.拔出插头，放置于干燥通风处。
三、故障排除1. 旋片式真空泵启动后不能工作1.检查泵的电源插头是否插紧；2.检查电源线是否正常连接；3.检查电线是否破损。
2. 旋片式真空泵噪声大1.检查旋片式真空泵的地脚螺丝是否松动；2.检查旋片式真空泵内是否有异物或杂质；3.检查旋片式真空泵进气口有无堵塞。
3. 旋片式真空泵排气低1.检查真空泵排气口是否有堵塞；2.检查真空泵排气口处的管路是否有漏气；3.检查旋片式真空泵内的旋转部件是否损坏。
四、安全注意事项1.不要在未经许可的情况下打开机器或更换零部件；2.建议在遥控器、计算机等数字接口设备关闭时再关闭真空泵；3.离开时，应将真空泵调至关闭状态，并断开电源插头；4.操作时，应按照说明书进行，不得随意更改设置。
注：如有其他疑问或需要，可与本公司联系。
旋片式真空泵工作原理
旋片式真空泵工作原理
1.开动：当电机启动时，旋转轴带动转子高速旋转。
2.进气过程：
a.当转子从进气口旁经过时，旋转轴使得转子离心力推多面片与定子
内壁接触。
转子的离心力使得密封后的工作间隙作为进气腔延伸至进气口。
b.进气过程结束后，随着转子继续旋转，新的进气腔跟随离心力运动
到进气口。
3.压缩过程：
a.当进气腔随转子旋转到与出气口对接时，腔内气体被压缩。
b.由于腔内气体被不断压缩，其压力逐渐升高。
4.排气过程：
a.当进气腔随着转子旋转到出气口旁时，气体通过出气口排出泵外。
出气过程完成后，新的进气腔又随着转子继续旋转。
需要注意的是，旋片式真空泵的工作是通过密封的旋转槽将气体从腔
体的一侧吸入到另一侧，再压缩并排出的。
因此，在整个工作过程中，转
子与定子之间必须保持良好的密封，以确保真空度的稳定性。
1.旋转式排气过程：旋转转子在高速旋转时，腔体会不断地产生进气
腔和出气腔。
这种连续性的排气过程能够提供相对较高的排气速度和真空度。
2.旋转转子的离心力：转子的高速旋转产生的离心力可以将气体从进气口吸入，并压缩并排出泵外。
这种离心力的作用增强了气体的排除和压缩效果。
3.严密的工作间隙：旋转转子和定子之间的工作间隙必须保持适当的大小，以保证气体的正常流动和压缩。
工作间隙的设计和控制需要考虑气体种类、泵的尺寸和应用要求等因素。
总之，旋片式真空泵通过旋转转子的离心力和工作间隙的连续变化，实现了气体的压缩和排气。
这种工作原理使得旋片式真空泵在许多应用领域中具有广泛的应用价值。
真空设备
作业1：旋片泵其工作压强范围为101325－1.33×10-2（Pa）属于低真空泵。
它可以单独使用，也可以作为其它高真空泵或超高真空泵的前级泵。
它已广泛地应用于冶金、机械、军工、电子、化工、轻工、石油及医药等生产和科研部门。
旋片式真空泵可以抽除密封容器中的干燥气体，若附有气镇装置，还可以抽除一定量的可凝性气体。
但它不适于抽除含氧过高的，对金属有腐蚀性的、对泵油会起化学反应以及含有颗粒尘埃的气体。
旋片式真空泵是真空技术中最基本的真空获得设备之一。
旋片泵多为中小型泵。
旋片式真空泵有单级和双级两种。
所谓双级，就是在结构上将两个单级泵串联起来。
一般多做成双级的，以获得较高的真空度。
旋片泵的抽速与入口压强的关系规定如下：在入口压强为1333Pa、1.33Pa 和1.33×10-1（Pa）下，其抽速值分别不得低于泵的名义抽速的95%、50%和20%。
旋片泵主要由泵体、转子、旋片、端盖、弹簧等组成。
在旋片泵的腔内偏心地安装一个转子，转子外圆与泵腔内表面相切（二者有很小的间隙），转子槽内装有带弹簧的二个旋片。
旋转时，靠离心力和弹簧的张力使旋片顶端与泵腔的内壁保持接触，转子旋转带动旋片沿泵腔内壁滑动特点1.体积小、重量轻、噪音低；2.设有气镇阀，可抽除少量水蒸气；在环境温度五摄氏度到四十摄氏度范围内，进气口压强小于1.3X103帕的条件下允许长期连续运转，被抽气体相对湿度大于百分之九十时，应开气镇阀。
3.设有自动防返油止回阀，启动方便；4.进气口连续畅通大气运转不得超过一分种；5.不适用于抽除对金属有腐蚀的，对泵油起化学反应的，含有颗粒尘埃的气体，以及含氧过高的，有爆炸性的，有毒的气体。
适用范围抽气速率： 4~100L/S (升/秒)极限压强：≤6*10-2Pa (帕)极限真空：≤1.3Pa (帕)气体类型：常温无其它混合物的清洁干燥空气，不许有含其它粉尘及水分的空气。
工作要求：进口压强在大于6500Pa时连续工作时间，不得超过3分钟以免喷油引起泵损。
旋片真空泵
旋片真空泵2x-4A旋片真空泵用途及试用范围旋片真空泵是用来对密封容器抽除气体而获得真空的基本设备。
该系列泵单独试用，旋片真空泵亦可作为增压泵、扩散泵、分子泵及钛泵的前级泵使用。
可供真空镀膜、真空热处理、真空浇注、电子管、灯泡、热水瓶等的排气。
医疗卫生和实验室，亦可配供此泵。
注意：该旋片真空泵不宜抽除含氧过咼、有害、有爆炸性、对金属有腐蚀性、对真空油起化学反应、含颗粒尘埃的气体也不能用来把气体一从个容器送到另一个容器作输送泵。
旋片真空泵设有掺气阀时，可抽送适量可凝性气体。
1、旋片真空泵可在环境温度5~40C范围内且进口压强小于1330Pa的条件下，允许旋片真空泵长期连续工作。
2、旋片真空泵若附有气镇装置，还可以抽除一定量的可凝性气体，但旋片真空泵不适用于抽除含氧过高、有毒的、有爆炸性的、对金属有腐蚀作用的、对泵油起化学反应的，以及含有颗粒尘埃的气体，也不能作为输送泵使用•3、2X系列旋片真空泵在大气压到6000Pa的进口压力下的连续工作时间不超过3 分钟，以免喷油或润滑不良引起泵损坏。
4、油位应在油标中心，旋片真空泵的油位偏高会造成喷油，油位偏低会造成润滑不良，油位以泵运转时为准；更换旋片真空泵油最好在泵运转时执行，这样有利于更换彻底，同时会使泵腔内的杂质尽可能排出。
下面是在多年实践中总结的关于旋片真空泵的几点方法：1）严禁长时间抽大气！严禁旋片真空泵无油少油工作。
在被抽系统与旋片真空泵链接处应该安装真空阀，停机前应先关闭通道已防止真空由回流到被抽系统中！确保被抽系统无腐蚀性气体。
2）严禁旋片真空泵换用其他种类的油。
旋片真空泵一定要用专业的真空油。
经常检查油位位置，不符合规定时须调整使之符合要求。
以旋片真空泵运转时，油位到油标中心为准。
3）经常检查旋片真空泵泵腔内油质情况，发现真空油乳化及变质应及时更换真空油，确保真空泵工作正常•4）换真空油的期限，按实际使用条件和能否满足性能要求等情况考虑，由用户酌情决定。
德国里其乐真空泵
【2X 型双级旋片式真空泵】拆箱与安装：
拆箱后小心取出旋片真空泵体、备附件及说明书并保管好作日后备用。除去填充物，擦净泵的表面灰尘、垢。按装箱单清点数目。 旋片真空泵安装在环境清洁、通气良好，光线充足符合第4条要求的室内。根据使用情况泵应安装在有一定宽裕的场地，以便于操作维护。泵的外 形尺寸见。旋片真空泵可以放置在坚实平坦的地面上，不需特别的地基，如需固定可另加螺钉与基础固牢，地脚螺钉尺寸见。旋片真空泵如靠近 精密仪表使用时，应考虑增加防震装置。 将被抽容器用真空软管或法兰与旋片真空泵相联结，如用法兰联接时，法兰上应有橡胶圈槽，形式及尺寸见图50联接被抽容器的管径不应小于泵 进气口直径，管通宜短，接头宜少，否则影响抽速，管道和接头的漏气量应小。被抽容器的气体量应与泵的抽速相适应，旋片真空泵的抽速关系 见图4。在泵与被抽容器之间建议装上一个真空阀，以便控制气体流量。对于泵并建议装上一个放气阀（或电磁阀）以便停车时对泵放气,能防止 返油以及容易起动。 按照电机标牌所示电压和接线方式接上电源，并建议采用保险装置以免超载，判明电机旋转方向，应与泵上箭头方向一致。取下排气塞装上排气 罩，或将排所嘴上的套子取下。旋片真空泵需冷却者接上水源。 如必须使泵抽除有毒的及腐蚀黑色金属的气体、对真空油起化学变化的气体、及超过常温和有尘埃的气体时，应在进气管道上加装中和、冷却、 过滤等有关装置配合使用，否则将影响旋片真空泵使用性能和寿命。抽除对人体有害的气体时，应安上相应的管道，将排出气体引至室外远离工 区进行处理。
XD型油环真空泵的使用手册
启动
3．环境温度低于 5℃油粘度大 找出泵或电机
故障
3．加油前先将油加热至 30℃左右
1． 泵油中有可凝物或气体 2． 测量方法或仪器不正确 3． 用错油或油被污染
1． 封闭进气口运转 60 分钟 2． 使用正确的测量方法或仪器 3． 换规定的新油
4． 油封渗漏 2．XD 旋片式 5． 管路密封不严密 真空泵达不 6． 油箱内油量不足
2．XD 单级旋片式真空泵运转时不能加油。
6、XD 型单级旋片式真空泵的极限压力测量 XD 型单级旋片式真空泵极限压力应直接在泵吸气口用压缩式真空计测量。泵首
次使用、长期搁置后使用、换新油后使用都应封闭进气口至少运转 1 小时以后， 使 XD 旋片式真空泵达到工作温度和泵油充分脱气后测量极限压力。
1．检修泵或调换叶片
7．XD 旋片式 真空泵卡住
2．长时间在错误转向下运转 3．滑动轴承长时间在少油或无 油情况下工作咬死或轴铜套开
2．调正转向检查和调换叶片 3．加油并调换失效零件
裂
二、XD 型旋片式真空泵适用范围：
１、XD 型旋片式真空泵适用于密闭系统的抽真空使用。如真空包装、真空成形、 真空吸引。 ２、入口压力范围：100Pa~100000 Pa，超出此范围工作真空泵排气口将有油雾 产生。XD 型旋片式真空泵工作环境温度和吸入气体温度应在 5℃~40℃之间。 ３、XD 型旋片式真空泵不能抽除水或其它液体。不能抽除易爆、易燃、含氧量过 高的、腐蚀性的气体。 ４、一般供应的电动机不防爆，如要求防爆或其它特殊要求时电动机必须符合相 关的标准。
制造厂联系。 C．泵搬运中应确保无油。不能撞击油管，油过滤器等物。
九、XD 型单级旋片式真空泵的故障排除：
故障现象
XD 单级旋片式真空泵产生原因
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、XD型旋片式真空泵的产品介绍：
１、XD型旋片式真空泵均为单级油封式旋片真空泵，是获得真空的基本设备，工作原理如图1所示。
２、XD型旋片式真空泵吸气口安装有金属丝网的粗过滤器。
能防止固体的外来尘粒吸入泵腔。
油分离器内安装有高效油气分离效果的排气过渡器。
停泵时，内置于吸气口的吸气阀使泵与被抽系统隔离，防止泵油返入被抽系统。
泵由空气冷却。
所有的泵均由直联的电动机通过弹性联轴器驱动。
二、XD旋片式真空泵适用范围：
１、XD型旋片式真空泵适用于密闭系统的抽真空使用。
如真空包装、真空成形、真空吸引。
２、入口压力范围：100Pa~100000 Pa，超出此范围工作真空泵排气口将有油雾产生。
XD型旋片式真空泵工作环境温度和吸入气体温度应在5℃~40℃之间。
３、XD型旋片式真空泵不能抽除水或其它液体。
不能抽除易爆、易燃、含氧量过高的、腐蚀性的气体。
４、一般供应的电动机不防爆，如要求防爆或其它特殊要求时电动机必须符合相关的标准。
三、XD型旋片式真空泵的技术参数：
四、XD型旋片式真空泵的结构说明：
五、XD型旋片式真空泵性能曲线：
六、XD型旋片式真空泵的安装方法：
4．1 安装
XD型旋片式真空泵应水平安放。
同于XD型旋片式真空泵运转时几乎没有振动一般可不固定。
泵底部减振垫块上有公制螺孔用以固定泵，不要在地面上推拉泵，以免损坏减振垫块。
为保
证XD型旋片式真空泵得到良好的冷却，泵冷却空气进风口和出风口应距周围物体30cm以上。
为便于维修，建议在泵进气口和排气口前留0．4m的空隙。
为方便放油可安装带放油盘的底座。
发运的泵不带油。
安装后，通过加油口缓慢注入所规定的真空泵油（见维护5．1）到油窗高度的3/4处。
4．2 XD型真空泵电气连接
电气接线必须由专业电工进行。
应使用适当的电动机过载保护装置。
单相220V50HZ的XD 型旋片式真空泵，必须保证电压为220V±10%范围内工作，如电压低于220V，必须配交流电力稳压器。
不要常时间在低压和高压下工作，以免损坏电机。
三相异步电动机接线完成后必须核对电动机旋向。
电动机正确旋向为：从电动机尾部风扇端看电动机具轴的旋向为逆时针方向。
检查旋向时，吸气口应打开或用橡胶板（厚度4mm以上）完全盖住吸气口，接通电源2~3秒。
旋向正确的话，将在吸气口感到强大的吸力或橡胶板被告紧紧吸住。
如反向则对调三根电源线的中的任意二根。
注：泵长时间在错误旋向下运转，将损坏。
4．3 XD型真空泵系统连接
进气管截而尺寸应不小于吸气口尺寸且尽可能短。
螺纹连接处用乐泰515或铁弗龙带进行真空密封。
如被抽气体中含有灰尘杂时必须在泵进气端安装尘土过滤器。
如有必要可接管排气，排气管应向下倾斜。
4．4 XD型真空泵起动
确定油位后可起动XD型旋片式真空泵。
第一次起动和每一次改变接线以后都必须核对旋向后方可起动真空泵。
4．5 XD型真空泵运转
正常工作之前，宜关闭进气管阀门，使XD型旋片式真空泵在极限压力状态下运转15分钟以上，这样能有效地抽除气体中的水蒸汽。
电动机不宜频繁启动（宜低于6次/小时），在断续循环工作时建议在泵进气管道上安装电磁阀，在非工作阶段关闭电磁阀使泵在极限压力状态下工作，这样电动机消耗的功率不多，但能有效地保护真空泵。
注：1.正常运转泵休、泵盖等处表面温度将超过70℃，勿用手触摸。
2．泵运转时不能加油。
4．6 XD型真空泵极限压力测量
极限压力应直接在泵吸气口用压缩式真空计测量。
泵首次使用、长期搁置后使用、换新油后使用都应封闭进气口至少运转1小时以后，使泵达到工作温度和泵油充分脱气后测量极限压力。
七、XD旋片式真空泵的维护：
5．1真空泵油
XD型旋片式真空泵一般应使用符合SH0528-92标准规定的真空泵油。
环境温度在10℃~40℃时ISO~VG100粘度等级的真空泵油。
环境温度在0℃~10℃时使用ISO~VG32粘度等级的真空泵油。
真空泵运转时必须保证油位在油窗高度的1/2-4/5处。
应经常检查油位和油的污染情况（建议每周一次）。
如油位过低应停泵加入合适的真空泵油至油窗高度的4/5处。
如果油被污染油将发黑、乳化、变稠、应及时换油。
5．2XD型旋片式真空泵更换真空泵油及油过滤器
建议泵第一次工作满150小时后换油。
以后每工作500小时换油。
换油同时，应更换油过滤器。
如果油受污染发黑、乳化、变稠应及时换油。
并在加入新油之前清洗泵。
清洗，换油步骤：
1、停XD型旋片式真空泵将热油放掉。
2、XD型旋片式真空泵旋上放油塞运转5~10秒。
3、将油放尽。
4、注入清洗用油（32号普通机械油）到油窗高度的3/4处。
5、运转XD型旋片式真空泵5~10分钟。
6、停XD型旋片式真空泵，将油放掉。
如油尚不能达到要求，重复4、5步骤。
7、旋上放油塞运转5~10钞。
8、将油放尽。
9、注入规定的新真空泵油。
5．3XD型旋片式真空泵更换排气过滤器
如果泵温明显升高、电动机电流达到或超过额定电流，泵排气口有油烟产生，则应检查排气过滤器是否堵塞，如堵塞，应及时更换。
可在泵加油孔处安装排气压力表，检查过滤器是否堵塞。
当压力超过0．6bar（表压力）时更换排气过滤器。
5．4XD型旋片式真空泵清洗吸气过滤网
吸气滤网应保持清洁，以免抽速下降。
5．5XD型旋片式真空泵贮藏
如果泵长期搁置不用，应将油放尽并清洗泵，然后注入规定的新油放置在干燥场所。
5．6XD型旋片式真空泵其它
A．用户如需订购维修备件，请告知XD型旋片式真空泵的型号和机号。
XD型旋片式真空泵的型号和机号可在泵的铭牌上找到。
B．因有些维护修理工作需要一定的专业知识，设备和专用工具，详情请与制造厂联系。
C．XD型旋片式真空泵搬运中应确保无油。
不能撞击油管，油过滤器等物。
八、XD旋片式真空泵的故障排除：。
