铸造工艺及CAD 课程 期末考试 试卷A(答案)
铸造复习题新带答案)
一、填空题1、常见毛坯种类有铸件、压力加工件、和焊接件。
其中对于形状较复杂的毛坯一般采用铸件。
2、影响合金充型能力的因素很多，其中主要有___合金流动性____、__浇铸条件_和_铸型的充填条件__三个方面。
3、凝固过程中所造成的体积缩减如得不到液态金属的补充，将产生缩孔或缩松。
4、铸件应力过大会引起变形、裂纹等缺陷。
因此，进行铸件结构设计时应注意使铸件的壁厚尽量均匀一致。
5、液态合金充满铸型，获得尺寸正确、轮廓清晰铸件的能力，称为液态合金的充型能力。
6、铸件上各部分壁厚相差较大，冷却到室温，厚壁部分的残余应力为拉应力，而薄壁部分的残余应力为压应力。
7、任何一种液态金属注入铸型以后，从浇注温度冷却至室温都要经过三个联系的收缩阶段，即液态收缩、凝固收缩和固态收缩。
8、影响合金收缩的因素有化学成分、浇铸温度、铸件结构与铸型条件9、合金的结晶温度范围愈__小__，其流动性愈好。
10、根据生产方法的不同，铸造方法可分为砂型铸造和特种铸造两大类11、制造砂型时，应用模样可以获得与零件外部轮廓相似的铸件外形，而铸件内部的孔腔则是由型芯形成的。
制造型芯的模样称为芯盒。
12、为使模样容易从砂型中取出，型芯容易从芯盒中取出，在模样和芯盒上均应做出一定的拔模斜度。
13、浇注系统是金属熔液注入铸型型腔时流经的通道，它是由浇口杯、直浇道、横浇道和内浇道组成。
14、铸件常见的缺陷有浇不足、冷隔、气孔、砂眼和缩孔等。
15、合金的液态收缩和凝固收缩是形成铸件缩孔和缩松的基本原因。
16、孕育铸铁的生产过程是首先熔炼出碳和硅含量较低的原始铁水，然后铁水出炉时加孕育剂。
17、可锻铸铁是先浇铸出白口铸铁，然后进行石墨化退火而获得的18、按铸造应力产生的原因不同可分为热应力应力和机械应力。
19、铸件顺序凝固的目的是防止缩孔、缩松。
20、控制铸件凝固的原则有二个，即顺序凝固和同时凝固。
21影响铸铁石墨化最主要的因素是化学成分和冷却速度。

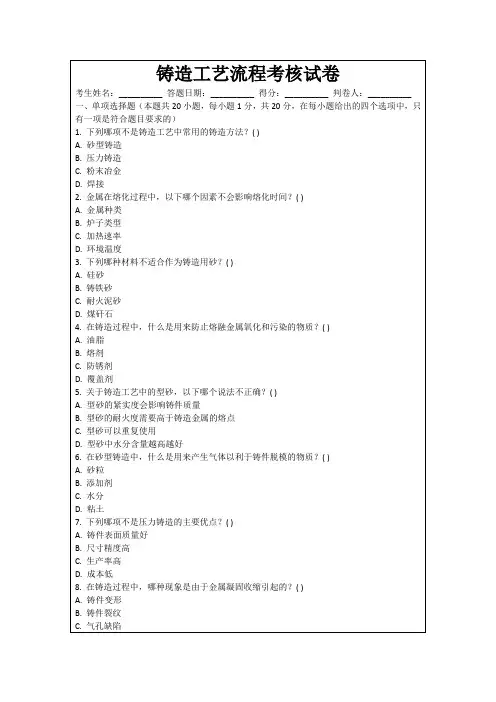

铸造工艺流程考核试卷
B. 铸件大小
C. 环境温度
D. 浇注温度
18. 关于铸造工艺中的浇注，以下哪个说法是错误的？( )
A. 浇注温度应略高于金属的熔点
B. 浇注速度应保持恒定
C. 浇注过程中应避免产生气泡
D. 浇注时应确保铸型充分预热
19. 下列哪种方法通常用于检测铸件内部的缺陷？( )
A. 外观检查
B. 尺寸测量
A. 铸型材料选择不当
B. 铸型未分干燥
C. 浇注温度过高
D. 浇注速度过慢
三、填空题（本题共10小题，每小题2分，共20分，请将正确答案填到题目空白处）
1. 铸造是将金属熔化后，倒入预先准备好的铸型中，经过冷却凝固，获得一定形状和尺寸的铸件的生产过程。铸造的主要工艺流程包括：_______、_______、_______、_______等步骤。
A. 熔炼设备
B. 熔炼温度
C. 熔炼时间
D. 金属的种类和杂质含量
16. 下列哪些是无损检测常用的方法？( )
A. X射线检测
B. 超声波检测
C. 磁粉检测
D. 渗透检测
17. 以下哪些因素会影响铸件浇注过程中的气泡产生？( )
A. 浇注速度
B. 浇注温度
C. 铸型材料的透气性
D. 铸件的复杂程度
二、多选题
1. ABCD
2. ABC
3. AB
4. ABCD
5. ABCD
6. ABC
7. AB
8. AB
9. ABC
10. ABC
11. ABCD
12. ABCD
13. ABC
14. ABC
15. ABCD
16. ABCD
铸造 试题及答案
一、名词解释1、铸造：将液态金属浇注到与零件的形状相适应的铸型型腔中冷却后获得铸件的方法。
2、热应力：在凝固冷却过程中，不同部位由于不均衡的收缩而引起的应力。
3、收缩：铸件在液态、凝固态和固态的冷却过程中所发生的体积缩小的现象，合金的收缩一般用体收缩率和线收缩率表示。
4、金属型铸造：用重力浇注将熔融金属注入金属铸型而获得铸件的方法。
5、流动性：熔融金属的流动能力，近于金属本身的化学成分、温度、杂质含量及物理性质有关，是熔融金属本身固有的性质。
二、填空题1、手工造型的主要特点是（适应性强）（设备简单）（生产准备时间短）和（成本低），在（成批）和（大量）生产中采用机械造型。
2、常用的特种铸造方法有（熔模铸造）（金属型铸造）（压力铸造）（低压铸造）和（离心铸造）。
3、铸件的凝固方式是按（凝固区域宽度大小）来划分的，有（逐层凝固）（中间凝固）和（糊状凝固）三种凝固方式。
纯金属和共晶成分的合金是按（逐层）方式凝固。
4、铸造合金在凝固过程中的收缩分三个阶段，其中（液态收缩和凝固收缩）是铸件产生缩孔和缩松的根本原因，而（固态）收缩是铸件产生变形、裂纹的根本原因。
5、铸钢铸造性能差的原因主要是（熔点高，流动性差）和（收缩大）。
6、影响合金流动性的内因有（液态合金的化学成分），外因包括（液态合金的导热系数）和（黏度和液态合金的温度）。
7、铸造生产的优点是（成形方便）（适应性强）和（成本低），缺点是（铸件力学性能较低）（铸件质量不够稳定）和（废品率高）。
三、是非题1、铸造热应力最终的结论是薄壁或表层受拉。
错2、铸件的主要加工面和重要的工作面浇注时应朝上。
错3、冒口的作用是保证铸件的同时冷却。
错4、铸件上宽大的水平面浇注时应朝下。
对5、铸造生产特别适合于制造受力较大或受力复杂零件的毛坯。
错6、收缩较小的灰铸铁可以采用定向（顺序）凝固原则来减少或消除铸造内应力。
错7、相同的铸件在金属型铸造时，合金的浇注温度应比砂型浇注时低。

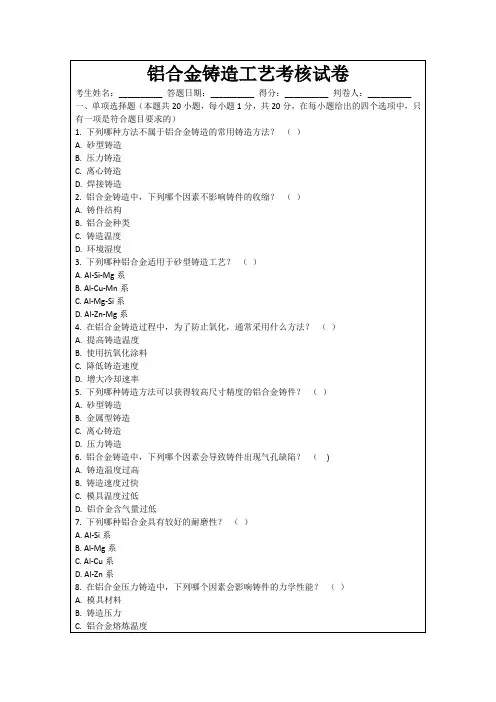

铝合金铸造工艺考核试卷
考生姓名：__________答题日期：__________得分：__________判卷人：__________
一、单项选择题（本题共20小题，每小题1分，共20分，在每小题给出的四个选项中，只有一项是符合题目要求的）
1.下列哪种方法不属于铝合金铸造的常用铸造方法？（）
A.砂型铸造
1. ABD
2. ABC
3. AD
4. ABD
5. AB
6. ABC
7. ABC
8. ABC
9. ABC
10. ABC
11. ABC
12. ABCD
13. ABCD
14. ABC
15. ABC
16. ABCD
17. ABC
18. ABCD
19. ABCD
20. ABCD
三、填空题
1.氩气
2.高
3. 100
C.降低铸造速度
D.提高铸造温度
6.哪些因素会导致铝合金铸件出现夹渣缺陷？（）
A.熔炼过程中未充分搅拌
B.熔体中含气量过高
C.铸造温度不适宜
D.模具温度过高
7.以下哪些铝合金适用于砂型铸造？（）
A. Al-Si系
B. Al-Mg系
C. Al-Cu系
D. Al-Zn系
8.以下哪些是铝合金铸件热处理的目的？（）
A.铸件表面出现氧化皮
B.铸件内部出现缩孔
C.铸件尺寸偏差
D.铸件表面粗糙
13.下列哪个因素会影响铝合金熔炼过程中的熔体温度？（）
A.铝合金成分
B.熔炼设备
C.环境温度
D.铸造工艺
14.下列哪种方法可以提高铝合金铸件的表面质量？（）

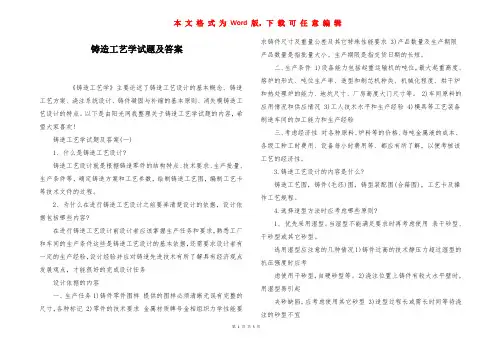

铸造工艺学试题及答案
铸造工艺学试题及答案《铸造工艺学》主要论述了铸造工艺设计的基本概念、铸造工艺方案、浇注系统设计、铸件凝固与补缩的基本原则、消失模铸造工艺设计的特点。
以下是由阳光网我整理关于铸造工艺学试题的内容，希望大家喜欢!铸造工艺学试题及答案(一)1、什么是铸造工艺设计?铸造工艺设计就是根据铸造零件的结构特点、技术要求、生产批量、生产条件等，确定铸造方案和工艺参数，绘制铸造工艺图，编制工艺卡等技术文件的过程。
2、为什么在进行铸造工艺设计之前要弄清楚设计的依据，设计依据包括哪些内容?在进行铸造工艺设计前设计者应该掌握生产任务和要求，熟悉工厂和车间的生产条件这些是铸造工艺设计的基本依据，还需要求设计者有一定的生产经验，设计经验并应对铸造先进技术有所了解具有经济观点发展观点，才能很好的完成设计任务设计依据的内容一、生产任务1)铸件零件图样提供的图样必须清晰无误有完整的尺寸，各种标记 2)零件的技术要求金属材质牌号金相组织力学性能要求铸件尺寸及重量公差及其它特殊性能要求 3)产品数量及生产期限产品数量是指批量大小。
生产期限是指交货日期的长短。
二、生产条件 1)设备能力包括起重运输机的吨位，最大起重高度、熔炉的形式、吨位生产率、造型和制芯机种类、机械化程度、烘干炉和热处理炉的能力、地坑尺寸、厂房高度大门尺寸等。
2)车间原料的应用情况和供应情况 3)工人技术水平和生产经验 4)模具等工艺装备制造车间的加工能力和生产经验三、考虑经济性对各种原料、炉料等的价格、每吨金属液的成本、各级工种工时费用、设备每小时费用等、都应有所了解，以便考核该工艺的经济性。
3.铸造工艺设计的内容是什么?铸造工艺图，铸件(毛坯)图，铸型装配图(合箱图)，工艺卡及操作工艺规程。
4.选择造型方法时应考虑哪些原则?1、优先采用湿型。
当湿型不能满足要求时再考虑使用表干砂型、干砂型或其它砂型。
选用湿型应注意的几种情况1)铸件过高的技术静压力超过湿型的抗压强度时应考虑使用干砂型，自硬砂型等。
铸造复习题答案
铸造复习题答案一、单项选择题1. 铸造过程中，金属液在铸型中冷却凝固形成铸件的过程称为（A）A. 凝固B. 凝固收缩C. 收缩D. 冷却2. 砂型铸造中，型砂的主要作用是（B）A. 提供润滑B. 形成铸型C. 促进凝固D. 支撑铸件3. 铸件产生气孔的主要原因是（C）A. 金属液温度过高B. 金属液温度过低C. 金属液中含有气体D. 铸型材料问题4. 为了提高铸件的表面质量，可以采取的措施是（D）A. 提高金属液温度B. 降低金属液温度C. 增加浇注速度D. 采用涂料或润滑剂二、多项选择题1. 铸造缺陷中，常见的有（ABCD）A. 气孔B. 缩孔C. 夹杂D. 裂纹2. 影响铸件质量的因素包括（ABC）A. 金属液的纯净度B. 铸型的材质和结构C. 浇注工艺D. 铸件的重量三、判断题1. 铸造过程中，金属液的流动性越好，铸件的表面质量越高。
（√）2. 铸造时，金属液的温度越高，铸件的收缩率越大。
（×）3. 砂型铸造中，型砂的湿度越高，铸件的表面质量越好。
（×）4. 铸件的冷却速度越快，产生的应力越大。
（√）四、简答题1. 简述铸造过程中防止气孔产生的措施。
答：防止气孔产生的措施包括：确保金属液的纯净度，避免金属液中混入气体；控制浇注速度，避免金属液的剧烈冲击；使用适当的浇注温度，避免金属液过热；在铸型中设置适当的排气系统，确保气体能够顺利排出。
2. 说明砂型铸造中型砂的作用及其重要性。
答：型砂在砂型铸造中的作用是形成铸型，固定铸件的形状和尺寸。
型砂的重要性体现在：它直接影响铸件的表面质量和尺寸精度；型砂的强度和透气性能影响铸件的内部质量；型砂的可重复使用性影响铸造的成本和效率。
五、计算题1. 已知某铸件的体积为500立方厘米，金属液的密度为7.8克/立方厘米，求该铸件的质量。
答：铸件的质量 = 体积× 密度 = 500立方厘米× 7.8克/立方厘米 = 3900克。
铸造CADCAM技术考核试卷
3. CADCAM技术可以完全替代传统的手工绘图和加工方法。（）
4.刀具补偿是在数控编程中用于修正刀具尺寸和磨损的一种方法。（√）
5.所有CAD软件都支持三维建模和二维绘图。（）
6.在CADCAM系统中，仿真加工可以完全避免实际加工中的错误。（）
A.前视图
B.俯视图
C.侧视图
D.仰视图
16.在CADCAM系统中，以下哪个环节可以减少加工过程中的误差？（）
A.手动编程
B.仿真加工
C.产品的装配
D.产品的设计
17.以下哪种方法可以提高CADCAM系统的加工效率？（）
A.减少加工路径
B.增加加工路径
C.减少切削速度
D.减少进给速度
18.在AutoCAD软件中，以下哪个命令可以绘制直线？（）
A.刀具选择
B.切削参数
C.机床性能
D.加工材料
9.以下哪些软件可以进行运动仿真？（）
A. AutoCAD
B. SolidWorks
C. CATIA
D. Adams
10.在产品设计阶段，以下哪些方法可以降低产品成本？（）
A.优化设计
B.材料选择
C.加工工艺改进
D.提高生产效率
11.以下哪些是常见的数控机床类型？（）
3.在数控编程中，选择合适的切削参数需要考虑材料特性、刀具类型、机床性能等因素，合理设置可以提高加工效率，减少切削时间和刀具磨损，保证加工质量。
4. 3D打印技术优势在于快速原型制造、复杂结构加工和个性化定制，局限性包括材料限制、生产速度和成本问题，适用于小批量生产和特殊应用场景。
8.数控机床的主轴速度通常用______表示。
铸造CADCAM技术考核试卷
D.质量检测
3. CADCAM技术可用于以下哪些行业？（）
A.汽车制造
B.航空航天
C.建筑设计
D.医疗器械
4.以下哪些技术属于CADCAM技术的一部分？（）
A. 3D建模
B.数控加工
C.模具设计
D.机器人编程
5.以下哪些软件支持参数化设计？（）
A. SolidWorks
B. AutoCAD
15.以下哪种方法用于减少CADCAM模型的数据量？（）
A.网格简化
B.形状优化
C.数控加工
D. 3D扫描
16.在CADCAM系统中，以下哪个功能用于创建动画？（")
A.渲染
B.雕刻
C.动画
D.组合
17.以下哪种CADCAM软件常用于航空制造业？（）
A. AutoCAD
B. SolidWorks
C. CATIA
四、判断题
1. ×
2. ×
3. √
4. ×
5. ×
6. √
7. ×
8. ×
9. ×
10. √
五、主观题（参考）
1. CADCAM技术在现代制造业中的应用广泛，如自动化设计、加工仿真、生产优化等。例如，通过CADCAM技术，可以快速创建和修改设计，提高产品开发速度，减少试错成本，从而优化生产流程。
2.逆向工程的基本流程包括实物扫描、数据处理和模型重构。在新产品开发中，逆向工程可以快速获取现有产品的设计数据，用于改进设计或复制产品，缩短开发周期。
A.软件用户界面
B.硬件性能
C.用户技能水平
D.项目复杂度
17.以下哪些软件提供云基础的CADCAM解决方案？（）
A. Autodesk Fusion 360
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《铸造工艺学》课程期末考试（A ）参考答案 学院: 材料科学与工程学院 专业：材料成型及控制工程 考试时间：6月20日 9:00～11:00
1. 10t 以下铸铁件浇注时间的计算公式为 τ=s 1√δG 3 。
2.
车床床身（灰铸铁）的最佳浇注位置是导轨面朝 下 。
3.
横浇口挡渣时，液态金属的流速越 小 ，越有利渣上浮。
4.
按冒口在铸件位置上分类，冒口有 明 冒口与 暗 冒口之分。
5.
可锻铸铁一般采用 封闭式 式浇注系统，要求按 顺序 凝固原则设计。
6. 模板上的金属模按与模底板结合的方式有 装配式 和 整铸式 两种。
7. 模样在模底板上的装配形式基本上有 平放式 和 嵌入式 两种。
8. 浇注系统按位置分类，主要有 顶 注式、 底 注式、 中 注式和 阶梯 注式等四种形式。
9. 活块常用的定位固定方法有 燕尾式 、 滑销式
、 榫式 。
10. 浇口杯中液体产生 垂直 涡流时，有利渣上浮到浇口杯中液体表面。
11. 在条件允许的情况下，收缩肋在 清理 时去除；拉肋在 消除内应力的热处理 之后去除。
1.
直浇道形状上部直径大下部直径小的倒锥形，可以防止吸气，利于造型。
（√） 2.
确定浇注位置时，大平面应向上。
（×） 3.
发热暗冒口比发热明冒口补缩效率高。
（√） 4.
开放式浇注系统朝着铸件方向的截面积增加，易产生喷射效应（×） 5.
内浇道设置的方向以顺铁水流动方向倾斜为最好。
(× )
1. 浇注位置
一、填空题（每空1分，共21分） 二、判断题（每空2分，共10分）
三、名词释义（每题3分，共15分）
2. 芯头
3. 分型面
4. 补贴
5. 集砂槽
1. 说明如下横浇道结构的浇注系统的挡渣原理。
（10
分）
（1）阻流式浇注系统：靠近直浇道的横浇道
段上，有一节断面狭小的阻流部分，液体通过
阻流断面之后进入断面突然扩大部分，流股也
突然扩大，但流量并未改变，因此流速减小，
有利于杂质上浮。
（2）离心集渣包：金属液以切线方向进入圆形的集渣包，离心集渣包的出口截面积小于入口，方向和液流旋转方向相反，使金属液充满集渣包，而浮起的渣团不流出集渣包。
2. 下面哪个砂芯设计方式比较合理，说明理由。
（5分）
四、识图题（共30分）
砂芯选择（b）。
理由：（b）砂芯的起模斜度和模样的起模斜度大小、方向一致，保证铸件壁厚均匀。
3.下面哪种分型面的选用比较合理，说明理由。
（10分）
工字梁分型面选择（a）。
理由：受力件的分型面的选择不应削弱铸件结构强度，（b）所示的分型面合箱时如产生微小偏差将改变工字梁的截面积分布，因而有一边的强度会削弱，故不合理。
摇臂铸件的分型面选择（b）。
理由：注意减轻铸件清理和机械加工量。
（a）铸件的中部飞翅无法打磨或不宜打磨。
4.下面铸件结构哪个比较合理？说明理由。
（5分）
合金钢壳体结构合理的是 （b ） 。
理由：为避免收缩缺陷，（a ）超出冒口补缩范围而有缩松，水压试验时出现渗漏；（b ）底部壁厚相等，从76mm 处向上增厚，有利于实现补缩和顺序凝固，铸件品质良好。
1. 简述压环、防压环、积砂槽各起什么作用？分别在什么条件下应用？
2. 怎样发挥横浇道挡渣作用？
五、简答题（每题8分，共24分）
3.铸铁件均衡凝固的工艺原则有哪几项？。
