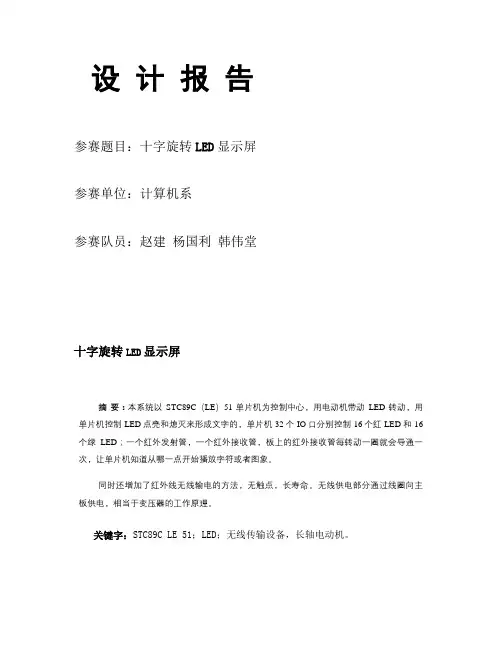

设计报告
参赛题目：十字旋转LED显示屏
参赛单位：计算机系
参赛队员：赵建杨国利韩伟堂
十字旋转LED显示屏
摘要：本系统以STC89C（LE）51单片机为控制中心，用电动机带动LED转动，用单片机控制LED点亮和熄灭来形成文字的，单片机32个IO口分别控制16个红LED和16个绿LED；一个红外发射管，一个红外接收管，板上的红外接收管每转动一圈就会导通一次，让单片机知道从哪一点开始播放字符或者图象。
同时还增加了红外线无线输电的方法，无触点，长寿命。
无线供电部分通过线圈向主板供电，相当于变压器的工作原理。
关键字：STC89C LE 51；LED；无线传输设备，长轴电动机。
目录
十字旋转LED显示屏
1 系统方案
1.1 系统整体设计方案
2 系统的硬件设计与实现
2.1系统硬件的基本组成部分
2.2主要单元电路设计
2.2.2主板旋转部分
2.2.3 I/O口说明
参考文献
附录：完整原理图
1 系统方案
1.1 系统整体设计方案
电动机带动LED转动，用单片机控制LED点亮和熄灭来形成文字,单片机32个IO口分别控制16个红LED和16个绿LED；一个红外发射管，一个红外接收管，板上的红外接受管每转动一圈就会导通一次，让单片机知道从哪一点开始播放字符；无线供电部分通过线圈向主板供电，相当于变压器的工作原理：
2 系统的硬件设计与实现
2.1系统硬件的基本组成部分
系统设计为两部分：底座供电部分和主板旋转部分。
底座为其供电，主板负责文字旋。
2.2主要单元电路设计
2.2.1底座供电部分
图2-1
2.2.2主板旋转部分
图2-2
2.2.3 I/O口说明
单片机32个IO口分别控制16个红LED和16个绿LED；一个红外发射管，一个红外接收管，板上的红外接收管每转动一圈就会导通一次让单片机知道从哪一点开始播放字符或者图象；无线供电部分通过线圈向主板供电，相当于变压器的工作原理：
参考文献
[1]魏忠，蔡勇，雷红卫。
嵌入式开发详解.电子工业出版社.2003.
[2张靖，刘少强，检测技术与系统设计。
中国电力出版社.2001.
[3]龚沛曾，陆慰民，杨志强。
Visual Basic程序设计简明教程。
高等教育出版社.2006.
[4] 杨加国，董秀成。
单片机原理与应用及C51程序设计.清华大学出版社2008.
[5秦曾煌。
电工学. 高等教育出版社.2006.
[6]戴佳，戴卫恒。
51单片机C语言应用程序设计实例精讲.电子工业出版社.2006.
附录：完整原理图。
