AUTOCAD建筑设计预赛试题(1)
AUTOCAD建筑设计预赛试题（1）
AUTOCAD建筑设计预赛试题（1）AutoCAD建筑设计考试时间：100分钟⼀、单选题（60题每题1分共60分）1.在⼀套完整的建筑⼯程图纸集中应该包括以下类别：建筑平⾯图、建筑⽴⾯图、建筑剖⾯图和（）。
A：建筑结构图B：建筑截⾯图C：建筑详图D：建筑给排⽔图【知识点：操作界⾯与⼯作空间编号：1.1】2.通常使⽤三视图来表达建筑构件的实际形态，三视图遵循的投影规律是（）。
A：长对正，⾼相等，宽平齐B：长相等，⾼平齐，宽对正C：长平齐，⾼对正，宽相等D：长对正，⾼平齐，宽相等【知识点：操作界⾯与⼯作空间编号：1.1】3.在其他命令执⾏的过程中可以随时输⼊执⾏的命令称为（）。
A：编辑命令B：执⾏命令C：透明命令D：绘图命令【知识点：命令的调⽤特点编号：1.2】4.使⽤publish命令发布建筑⼯程图纸到DWF⽂件时，如果⽂件中不包含图层和块的信息，需要在“发布选项…”中的（）⾥设置。
A：常规DWF选项B：DWF信息选项- 2 -C：DWF数据选项D：DWF⽂件选项【知识点：图形的相关操作编号：1.3】5.下列选项中，与快速保存“QSA VE”命令作⽤相同的是（）。
A：下拉菜单【⽂件】／【保存（Ｓ）】B：下拉菜单【⽂件】／【另存为（Ａ）…】C：命令⾏输⼊“SA VE”D：命令⾏输⼊“SA VE AS”【知识点：相关操作键编号：1.4】6.下列有关AutoCAD中打开图形的⽅式描述错误的是（）。
A：执⾏【⽂件】下拉菜单的【打开】选项B：将选定的图形⽂件从“设计中⼼”的“内容区”中拖放到绘图区以外的任何位置C：将选定的图形⽂件从“设计中⼼”的“内容区”中拖放到另⼀图形⽂件D：在WINDOWS资源管理器中⽤⿏标左键双击选中的图形⽂件【知识点：图形相关操作编号：1.3】7.下列有关AutoCAD中⽤户坐标系与世界坐标系的描述正确的是（）。
A：⽤户坐标系与世界坐标系两者都是固定的B：⽤户坐标系固定，世界坐标系不固定C：⽤户坐标系不固定，世界坐标系固定D：⽤户坐标系与世界坐标系两者都不固定【知识点：绝对点的坐标输⼊编号：2.1】8.使⽤Line命令绘制⼀个边长为100的正⽅形，需要输⼊的坐标是（）。
cad竞赛试题及答案
cad竞赛试题及答案CAD竞赛试题及答案一、选择题（每题3分，共30分）1. CAD软件中，用于创建直线的命令是：A. LINEB. CIRCLEC. ARCD. POLYLINE答案：A2. 在CAD中，如何快速选择所有对象？A. 使用鼠标框选B. 使用鼠标滚轮C. 使用键盘快捷键D. 使用命令行输入答案：A3. 下列哪个选项不是CAD图层属性？A. 颜色B. 线型C. 线宽D. 文本答案：D4. CAD中，用于创建圆形的命令是：A. CIRCLEB. ARCC. ELLIPSED. SPLINE答案：A5. 在CAD中，如何撤销上一步操作？A. 使用UNDO命令B. 使用REDRAW命令C. 使用ERASE命令D. 使用COPY命令答案：A6. CAD中，用于创建多边形的命令是：A. POLYLINEB. RECTANGLEC. POLYGOND. HATCH答案：C7. 在CAD中，如何快速放大视图？A. 使用鼠标滚轮B. 使用ZOOM命令C. 使用PAN命令D. 使用REGEN命令答案：B8. CAD中，用于创建矩形的命令是：A. RECTANGLEB. POLYLINEC. POLYGOND. CIRCLE答案：A9. 在CAD中，如何将对象复制到新位置？A. 使用COPY命令B. 使用MOVE命令C. 使用OFFSET命令D. 使用ARRAY命令答案：A10. CAD中，用于创建样条曲线的命令是：A. SPLINEB. POLYLINEC. LINED. CIRCLE答案：A二、填空题（每题4分，共20分）1. CAD中，使用________命令可以快速测量两点之间的距离。
答案：DIST2. 在CAD中，使用________命令可以创建一个圆形的圆弧。
答案：ARC3. CAD中，________命令用于创建一个指定半径的圆。
答案：CIRCLE4. 使用CAD时，________命令可以快速切换到上一个视图。
AutoCAD模拟测试题(一)
AutoCAD模拟测试题（一）（共100分，时间120分钟）1、填空题（共20分，每题2分）(1)根据图S-1的尺寸，写出点的相对坐标。
A点：B点：C点：D点：图S-1(2)写出下列各类点的捕捉代号。
端点：交点：圆心：切点：(3)在横线上填写必要的参数以完成图S-2中BC、CD、DB直线的绘制。
命令: _line 指定第一点: from //使用正交偏移捕捉基点: int于//捕捉交点A<偏移>:指定下一点或 [放弃(U)]:指定下一点或 [放弃(U)]:指定下一点或 [闭合(C)/放弃(U)]:图S-2(4)CIRCLE命令的选项有“三点(3P)/两点(2P)/相切、相切、半径(T)”，试写出绘制图S-3中圆A、B所用选项。
画圆A的选项：画圆B的选项：图S-3(5)将矩形A复制到B处，如图S-4所示，试在横线上填写所需的参数。
命令: _copy选择对象: 找到 1 个//选择矩形A选择对象: //按Enter键指定基点或 [位移(D)/模式(O)] <位移>:指定第二个点或 <使用第一个点作为位移>: //按Enter键结束图S-4(6)圆A的矩形阵列如图S-5所示，试在横线上填写阵列参数。
行数：列数：行间距：列间距：图S-5(7)圆A的环形阵列如图S-6所示，试在横线上填写阵列参数。
阵列角度：阵列数目：图S-6(8)绘制图S-7所示的椭圆，试在横线上填写所需的参数。
命令: _ellipse指定椭圆的轴端点或 [圆弧(A)/中心点(C)]: nea到//捕捉A点指定轴的另一个端点:指定另一条半轴长度或 [旋转(R)]:图S-7(9)绘制图S-8所示的多边形，试在横线上填写所需的参数。
命令: _polygon 输入边的数目 <6>:指定正多边形的中心点或 [边(E)]: cen于//捕捉圆心A输入选项 [内接于圆(I)/外切于圆(C)] <I>: //按Enter键指定圆的半径:图S-8(10)创建图S-9所示填充图案时，设定A、B图案的角度分别为、。
cad试题建筑图试题及答案
cad试题建筑图试题及答案CAD试题建筑图试题及答案1. 选择题(1) CAD软件中，用于绘制直线的命令是：A. LINEB. CIRCLEC. ARCD. RECTANGLE答案：A(2) 在CAD中，以下哪个工具用于创建圆弧？A. ARCB. CIRCLEC. LINED. SPLINE答案：A2. 填空题(1) 在CAD中，使用____命令可以创建多段线。
答案：POLYLINE(2) 当需要修改CAD图纸中的文本时，可以使用____命令。
答案：DDEDIT3. 判断题(1) CAD软件中的“图层”功能允许用户在同一图纸上创建不同的绘图环境。
答案：正确(2) 在CAD中，使用“复制”命令可以复制对象，但无法复制图层属性。
答案：错误4. 简答题(1) 描述在CAD中如何创建一个新的图层。
答案：在CAD中创建新图层的步骤如下：- 打开CAD软件。
- 点击“图层属性管理器”按钮或输入LAYER命令。
- 在图层属性管理器中点击“新建”按钮。
- 输入新图层的名称。
- 设置新图层的颜色、线型、线宽等属性。
- 点击“确定”保存新图层。
(2) 解释CAD中的“块”是什么，并说明如何插入一个块。
答案：在CAD中，“块”是一种可以将多个对象组合成一个单一对象的功能，便于重复使用和统一管理。
插入块的步骤如下：- 首先创建并定义一个块。
- 使用“插入”命令或输入INSERT。
- 在弹出的对话框中选择要插入的块。
- 指定插入点、缩放比例和旋转角度。
- 点击“确定”完成插入。
5. 绘图题(1) 根据以下尺寸绘制一个简单的建筑平面图：- 房间A：长4米，宽3米。
- 房间B：长5米，宽4米。
- 走廊：宽1.5米，连接房间A和B。
答案：（此处应附上绘制好的建筑平面图）(2) 绘制一个矩形，尺寸为长10米，宽6米，并在矩形内部绘制一个圆，圆心位于矩形中心，半径为2米。
答案：（此处应附上绘制好的图形）注意：以上试题及答案仅供参考，实际考试内容和格式可能有所不同。

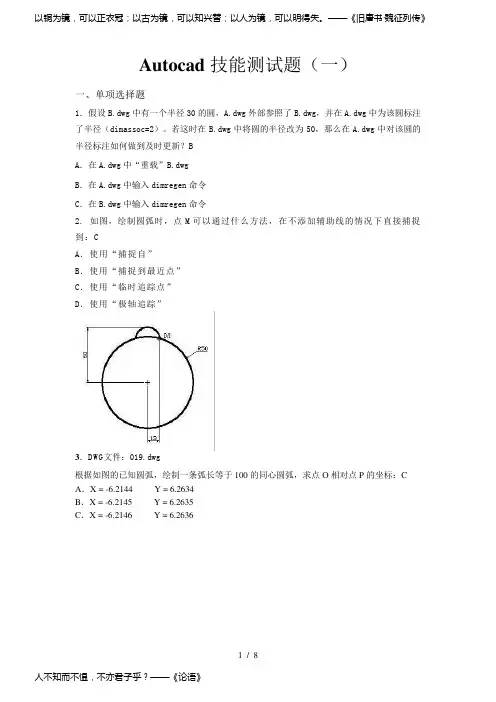

Autocad技能测试题(一)
人不知而不愠，不亦君子乎？——《论语》以铜为镜，可以正衣冠；以古为镜，可以知兴替；以人为镜，可以明得失。
——《旧唐书·魏征列传》1 / 8Autocad 技能测试题（一）一、单项选择题1．假设B.dwg 中有一个半径30的圆，A.dwg 外部参照了B.dwg，并在A.dwg 中为该圆标注了半径（dimassoc=2）。
若这时在B.dwg 中将圆的半径改为50，那么在A.dwg 中对该圆的半径标注如何做到及时更新？BA．在A.dwg 中“重载”B.dwgB．在A.dwg 中输入dimregen 命令C．在B.dwg 中输入dimregen 命令2. 如图，绘制圆弧时，点M 可以通过什么方法，在不添加辅助线的情况下直接捕捉到：CA．使用“捕捉自”B．使用“捕捉到最近点”C．使用“临时追踪点”D．使用“极轴追踪”3．DWG文件：019.dwg根据如图的已知圆弧，绘制一条弧长等于100的同心圆弧，求点O 相对点P 的坐标：CA ．X = -6.2144 Y = 6.2634B ．X = -6.2145 Y = 6.2635C ．X = -6.2146Y = 6.2636万两黄金容易得，知心一个也难求。
——《曹雪芹》常将有日思无日，莫待无时思有时。
——《增广贤文》2 / 8D ．X = -6.2147 Y = 6.26374．DWG 文件：020.dwg根据给定的圆弧，绘制一条弧长等于200的同心圆弧，求点O 相对点P 的坐标：CA ．X = -61.9497 Y = 62.4381B ．X = -61.9498 Y = 62.4382C ．X = -61.9499 Y = 62.4383D ．X = -61.9491Y = 62.4384先天下之忧而忧，后天下之乐而乐。
——范仲淹云路鹏程九万里，雪窗萤火二十年。
——《王实甫》3 / 85. 根据022.dwg文件，绘制一个圆，圆心在直线AC中点，与直线AB相切且过点C，该圆半径为：CA. 233.5007B. 233.5008C. 233.5009D.233.50066. DWG 文件：025.dwg一位室内设计师要在一堵弯曲的墙上开三扇门，现将这一设计方案简化如下，要求：矩形的中心点与圆弧的四等分点重合；矩形放置的角度皆为与相应的四等分点相切，AB 连线的角度为：CA. 41.1126B. 41.1127C. 41.1128D. 41.11297．如图所示，粗线区域面积为：CA ．9921.2414B ．9921.2413C ．9921.2412良辰美景奈何天，便赏心乐事谁家院。
CAD建筑建模模拟试题及参考答案1
CAD建筑建模模拟试题及参考答案（一）一、选择题1、按哪个键可切换文本窗口和绘图窗口AA.F2B.F8C.F3D.F52、在CAD中为一条直线制作平行线用什么命令CA.移动B.镜像C.偏移D.旋转3、在哪个层创建的块可在插入时与当前层特性一致AA.0层B.在所有自动产生的层C.所有图层D.新建的图层4、一个完整的尺寸由几部分组成DA.尺寸线、文本、箭头B.尺寸线、尺寸界线、文本、标记C.基线、尺寸界线、文本、箭头D.尺寸线、尺寸界线、文本、箭头5、若要将图形中的所有尺寸都标注为原有尺寸数值的2倍，应设定以下哪项CA.文字高度B.使用全局比例C.测量单位比例D.换算单位6、在画多段线时，可以用哪一个选项来改变线宽？AA.宽度B.方向C.半径D.长度7、下面的各选项都可以绘制圆弧，除了哪一项不行？BA.起点、圆心、终点B.起点、圆心、方向C.圆心、起点、长度D.起点、终点、半径8、在图层管理器中，影响图层显示的操作有DA.锁定图层B.新建图层C.删除图层D.冻结图层9、一个完整的尺寸由哪几部分组成DA.尺寸线、文本、箭头B.尺寸线、尺寸界线、文本、标记C.基线、尺寸界线、文本、箭头D.尺寸线、尺寸界线、文本、箭头10、渲染三维模型时，哪种不可渲染出物体的折射效果DA.一般渲染B.普通渲染C.照片级光线跟踪渲染D.照片级真实感渲染11、AUTOCAD中用于绘制圆弧和直线结合体的命令为CA.圆弧B.构造线C.多段线D.样条曲线12、正交的开关快捷键为DA.F2B.F3C.F5D.F813、用户在对图形进行编辑时若需要选择所有对象，应输入CA.夹点编辑B.窗口选择C.AllD.单选14、下面的哪一种方式可以使得光标锁定预先定义的栅格DA.栅格B.正交C.当前图层命令D.栅格捕捉设置15、在AUTOCAD中，下列哪一个命令可以设置图纸边界CA.GRIDB.SNAP和GRIDC.LIMITSD.OPTIONS16、样式20±0.5是公差标注中的？形式。
AutoCAD建筑设计模拟试题
AutoCAD建筑设计模拟试题一、单项选择题（共15题，每题1分）1、设置AUTOCAD图形边界的命令是。
A、GRIDB、SNAP和GRIDC、LIMITSD、OPTIONS知识点：1.12、在“创建图纸集”向导中，图纸集可以创建.Ａ．从图纸集样例Ｂ．从现有图形文件Ｃ．从图形样板文件D．Ａ和Ｂ知识点：1.13、将绘制的图形保存为样板文件的文件名为。
A *.dwgB *.dxfC *.dwtD *.dwf知识点：1.34、AUTOCAD的坐标体系包括世界坐标系和。
A、绝对坐标系B、平面坐标系C、相对坐标系D、用户坐标系知识点：2.15、若图面已有一点A (2,2) ，要输入另一点B (4,4) ，以下方法不正确的是_____。
A、4,4B、@2,2C、@4,4D、@2<45知识点：2.26、移动圆对象，使其圆心移动到直线中点，需要应用。
A、正交B、捕捉C、栅格D、对象捕捉知识点：2.37、在输入一条长度为200的直线时，命令行出现了创建零长度的提示信息，并在某点绘制了一条长度为0的直线，这种情况可能造成的原因是。
A、坐标数据输入的优先级设置为“键盘输入”B、坐标数据输入的优先级设置为“对象捕捉”C、坐标数据输入的优先级设置为“键盘输入，脚本例外”D、“Windows标准加速键”被关闭知识点：3.48、在AutoCAD 2008中，用CIRCLE命令在一个三角形中画一内接圆，在提示3P／2P／TTR<Center Point>下，应采用的最佳方式是。
A 2P方式B TTR方式C 3P方式D 先手工计算好圆心坐标、半径、用圆心、半径方式知识点：4.29、在AutoCAD 2008中绘制正多边形时，下列方式错误的是。
A 内接正多边形B 外切正多边形C 确定边长方式D 确定圆心、正多边形点的方式知识点：4.310、下列编辑工具中，不能实现“改变位置”功能的是。
A、移动B、比例C、旋转D、阵列知识点：5.411、在修改编辑时，只以采用交叉多边形窗口选取的编辑命令是。
AutoCAD建筑绘图模拟测试题一
《AutoCAD建筑绘图》模拟测试题一姓名__________班级__________学号__________得分__________一、填空题（20分，每空1分）1.单击状态栏的_____________按钮或者按_____________功能键都能打开“正交”功能。
2.AutoCAD默认定义了_____________ 、_____________和_____________ 3个工作空间。
3.通过选择文件/输出命令；在命令行提示中输入_____________ 命令，这两种方法可以执行输出命令。
4.编辑标注尺寸命令可以更改标注文字的_____________和_____________等。
5._____________用于标注同一方向上的连续线性尺寸或角度尺寸。
6.视图平移分为_____________ 和_____________ 两种方式。
7.当需要对一条直线上两点之间的距离进行标注时，最常用的是_____________。
8.绘制建筑总平面图时，首先应绘制_____________，再绘制地物和原有建筑，然后明确_____________和_____________，最后进行新建建筑、道路和环境景观等的绘制。
9.创建内部图块可通过选择“绘图/块/创建”命令；单击绘图工具栏中的_____________按钮；在命令行中输入_____________命令。
10.插入单个图块命令的调用方法有：选择“插入/图块”命令；单击绘图工具栏中的_____按钮；在命令行中输入__________________或_____________________命令。
二、判断题（10分，每题2分）1.在插入外部图块时，用户不能为图块指定缩放比例及旋转角度。
（）2.使用动态输入功能只可以在命令行中进行输入坐标值。
（）3.将绘图区默认背景颜色更改为红色后，十字光标的颜色也会变成红色。
（）4.图层功能是用来管理和控制复杂图形的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
AutoCAD建筑设计考试时间：100分钟一、单选题（60题每题1分共60分）1.在一套完整的建筑工程图纸集中应该包括以下类别：建筑平面图、建筑立面图、建筑剖面图和（）。
A：建筑结构图B：建筑截面图C：建筑详图D：建筑给排水图【知识点：操作界面与工作空间编号：1.1】2.通常使用三视图来表达建筑构件的实际形态，三视图遵循的投影规律是（）。
A：长对正，高相等，宽平齐B：长相等，高平齐，宽对正C：长平齐，高对正，宽相等D：长对正，高平齐，宽相等【知识点：操作界面与工作空间编号：1.1】3.在其他命令执行的过程中可以随时输入执行的命令称为（）。
A：编辑命令B：执行命令C：透明命令D：绘图命令【知识点：命令的调用特点编号：1.2】4.使用publish命令发布建筑工程图纸到DWF文件时，如果文件中不包含图层和块的信息，需要在“发布选项…”中的（）里设置。
A：常规DWF选项B：DWF信息选项- 2 -C：DWF数据选项D：DWF文件选项【知识点：图形的相关操作编号：1.3】5.下列选项中，与快速保存“QSA VE”命令作用相同的是（）。
A：下拉菜单【文件】／【保存（Ｓ）】B：下拉菜单【文件】／【另存为（Ａ）…】C：命令行输入“SA VE”D：命令行输入“SA VE AS”【知识点：相关操作键编号：1.4】6.下列有关AutoCAD中打开图形的方式描述错误的是（）。
A：执行【文件】下拉菜单的【打开】选项B：将选定的图形文件从“设计中心”的“内容区”中拖放到绘图区以外的任何位置C：将选定的图形文件从“设计中心”的“内容区”中拖放到另一图形文件D：在WINDOWS资源管理器中用鼠标左键双击选中的图形文件【知识点：图形相关操作编号：1.3】7.下列有关AutoCAD中用户坐标系与世界坐标系的描述正确的是（）。
A：用户坐标系与世界坐标系两者都是固定的B：用户坐标系固定，世界坐标系不固定C：用户坐标系不固定，世界坐标系固定D：用户坐标系与世界坐标系两者都不固定【知识点：绝对点的坐标输入编号：2.1】8.使用Line命令绘制一个边长为100的正方形，需要输入的坐标是（）。
A：0,0；0,100；100,100；100,0；-100,-100B：任意；@0,100；@100,0；@0,-100；@-100,0C：0,0；@0,100；@100,0；@0,-100；@-100,0D：0,0；0,-100；100,100；-100,0；-100,-100【知识点：相对点的坐标输入编号：2.2】9.在绘图时，如果要想将屏幕上的某一个点作为最近一个起点的参照点来作图，需要首先在命令行输入（）。
A：FROM- 3 -B ：FORC ：@D ：Q【知识点：特征点的精确捕捉 编号：2.3】10. 使用快捷键（ ）可以弹出对象捕捉快捷菜单。
AB C D【知识点：特征点的精确捕捉 编号：2.3】11. 对“极轴追踪”进行设置，把增量角度设为30°，把附加角度设为15°。
那么采用极轴追踪时，不会显示极轴对齐角度提示的是（ ）。
A ：15°B ：30°C ：45°D ：60°【知识点：相对点的精确追踪 编号：2.4】12. 在选择对象A 时，对象B 自动取消选择的原因是（ ）。
A ：PICKBOX 系统变量设置为 0B ：对象B 在锁定的图层中C ：在“选择模式”中勾选了“用D ：在选择对象B 时按下了【知识点：选择控制 编号：3.3】13. 在绘图过程中，有时绘制的圆弧呈折线状。
造成这种情况的原因可能是（ ）。
A ：图形显示比例过小B ：图形显示精度过低C ：图形显示比例过大D ：图形显示精度过高【知识点：用户系统配置 编号：3.4】14. 已知一条倾斜直线，要绘制一条通过直线端点并且与该直线夹角31°的直线，- 4 -应该（）。
A：使用构造线中的“角度”选项，给定构造线角度为31°B：使用极坐标，极角设为31°C：使用构造线中的“角度”选项，选择“参照”选项后给定构造线角度为31°D：在“草图设置—极轴追踪”中设置“增量角”为31°【知识点：绘制直线型对象编号：4.1】15.在建筑平面图中，一般使用有四条直线元素构成的多线绘制窗子。
那么在厚度为240mm的结构墙上绘制窗线，设置多线样式时，四条直线元素的偏移量分别应该是（）。
A：120、40、-40、-120B：240、120、-120、-240C：120、60、-60、-120D：240、160、-160、-240【知识点：绘制直线型对象编号：4.1】16.刚刚绘制了一个半径12的圆，现在要立即再绘制半径12的圆，最快捷的方法是（）。
A：直接回车调出画圆命令，系统要求给定半径时输入12B：调出画圆命令，系统要求给定半径时输入12C：直接回车调出画圆命令，系统要求给定半径时直接回车D：调出画圆命令，系统要求给定半径时直接回车【知识点：绘制曲线型对象编号：4.2】17.在AutoCAD中绘制正多边形，下列方式错误的是（）。
A：内接正多边形B：外切正多边形C：确定边长方式D：确定圆心、正多边形点的方式【知识点：绘制多段线对象编号：4.3】18.在进行多段线编辑时，可以更改线的宽度，以下说法正确的是（）。
A：整条多段线的宽度一定一致B：多段线分解后，设定的多段线线宽消失C：该线宽和通过“线宽控制”得到的线宽在本质上是一样的D：该线宽是线的半个宽度- 5 -【知识点：绘制多段线对象编号：4.3】19.当图形被使用ERASE命令删除后，即可以使用（）命令恢复。
A：UNDOB：UC：OOPSD：REDO【知识点：对象的选择与删除编号：5.1】20.在多文档之间可以进行的操作是（）。
A：同一条线可以从一个文档画到另一个文档B：相互复制图形对象C：利用移动命令将图形对象从一个文档移动到另一个文档D：利用镜像命令将图形对象从一个文档镜像到另一个文档【知识点：对象的复制功能编号：5.3】21.在对图形进行复制操作时，给定了图形位置的基点坐标为（90，70），系统要求给定第二点时输入＠，回车结束，得到的结果是（）。
A：没有复制出新图形B：复制出的新图形与原图形重合C：－90，－70D：0，0【知识点：对象的复制功能编号：5.3】22.下列选项所列特性不受等比缩放“Scale”命令影响的是（）。
A：用“PE”命令设置的线宽B：在“对象”特性中设置的线型C：用“Donut”命令绘制的圆的宽度D：标注中的箭头大小【知识点：对象的缩放与旋转编号：5.4】23.下列命令中不能进行“修剪”操作的是（）。
A：breakB：filletC：chamferD：trim- 6 -【知识点：对象的变形操作编号：5.5】24.倒角命令的当前倒角距离为10、8，在选择对象时按住（）。
A：倒出10、8角B：倒出8、10角C：倒出10、10角D：倒出0、0角【知识点：对象的变形操作编号：5.5】25.在进行“修剪”操作时，首先要定义修剪边界，如果没有选择任何对象，而是直接按回车或右键或空格，结果是（）。
A：无法进行下面的操作B：系统继续要求选择修剪边界C：修剪命令马上结束D：所有显示的对象作为潜在的剪切边【知识点：对象的分割与分解编号：5.6】26.EXPLODE命令对（）图形无效。
A：多段线B：正多边形C：外部参照D：图块【知识点：对象的分割与分解编号：5.6】27.POINT命令不能够进行的操作是（）。
A：绘制单点或多点B：定距等分直线、圆弧或曲线C：等分角D：定数等分直线、圆弧或曲线【知识点：等分点编号：6.1】28.在图案填充时，“添加—拾取点”方式是创建边界灵活方便的方法，下列关于该方式说法错误的是（）。
A：该方式自动搜索围绕拾取点最小的封闭边界，该边界必须封闭B：该方式自动搜索围绕拾取点最小的封闭边界，该边界允许有一定的间隙- 7 -C：该方式创建的边界中不能存在孤岛D：该方式可以直接选择对象作为边界【知识点：图案填充编号：6.3】29.下列关于图案填充的“角度”的描述正确的是（）。
A：以X 轴正方向为零度，顺时针为正B：以Y轴正方向为零度，逆时针为正C：以X轴正方向为零度，逆时针为正D：ANSI31角度是45°【知识点：图案填充编号：6.3】30.下列图例从左到右在建筑图纸中分别代表（）。
A：石材、普通砖、混凝土、金属B：普通砖、耐火砖、沙砾石、金属C：石材、木材、混凝土、普通砖D：普通砖、金属、沙砾石、耐火砖【知识点：图案填充编号：6.3】31.建筑图纸中会有很多如图所示的被定义成图块的图形，下列相关说法错误的是（）。
A：可以定义为外部块，在不同的图形中应用B：可以定义一个图块，然后按照不同的比例进行旋转、缩放后插入到图纸的任意位置- 8 -C：可以在设计中心将图块拖放到图形中D：如果定义后的图块未被保存，则只能在当前图形中应用【知识点：图块编号：6.4】32.下面关于块的说法正确的是（）。
A：任何一个图形文件都可以作为块插入到另一图形文件中B：只有用WBIOCK命令写到磁盘上的图块才可以插入到另一图形文件中C：用BLOCK定义块，再用WBLOCK把该图块写到盘上，此块才能使用D：用BLOCK命令定义的块可以直接通过菜单【插入】/【块…】插入到任何图形文件中【知识点：图块编号：6.4】33.在块编辑器的绘图区域中会显示出一个UCS图标，下列说法正确的是（）。
A：可以重新定位和旋转UCSB：UCS图标位于块编辑器的绘图区域的左下角，它的原点定义了块的基点C：可以通过相对UCS图标原点移动几何图形或通过添加基点参数来更改块的基点D：在块编辑器中可以使用UCS命令【知识点：图块编号：6.4】34.用LINE命令与PLINE命令分别作一条直线，那么夹点的数目分别是（）。
A：2，2B：2，3C：3，2D：3，3【知识点：夹点编辑编号：7.1】35.下列关于对象编组的说法错误的是（）。
A：组中可以包含组B：选择组中的一个对象将必定选择整个组C：组中的成员删除后，组即自动消失D：组分解后，各图形对象仍然存在【知识点：图形编组编号：7.2】36.在已经完成全部标注的建筑图形中，如果修改了门洞的宽长度，要求该门洞的尺寸标注自动更新，需要进行设置的系统变量是（）。
- 9 -A：ASSOCDIM=1B：ASSOCONOFF=1C：DIMASSOC=2D：ASSOCUPDATE=2【知识点：系统变量查询与设置编号：8.2】37.建筑平面图中作为轴线的构造线（线型为“ISO dash dot”），无论怎样缩放，都体现不出该对象为点划线，可能造成这种现象的原因是（）。
A：构造线不能够设置线型，改为直线即可B：对象的线型只有在图层中设置才有效C：全局线型比例因子太大或太小D：着色模式改为“二维线框”【知识点：线型与线宽编号：9.1】38.要将A对象的特性匹配到B对象上，可以使用的方法是（）。
