初中物理光学实验题练习
人教版中考物理专项知识集中训练含答案—光学实验

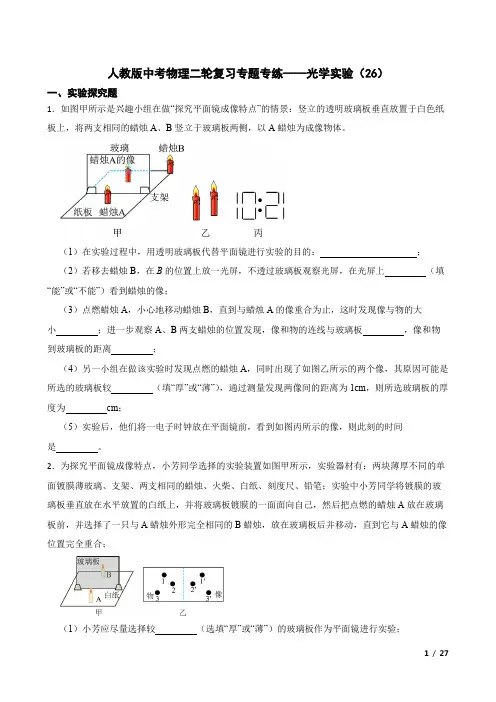

人教版中考物理二轮复习专题专练——光学实验（26）一、实验探究题1．如图甲所示是兴趣小组在做“探究平面镜成像特点”的情景：竖立的透明玻璃板垂直放置于白色纸板上，将两支相同的蜡烛A、B竖立于玻璃板两侧，以A蜡烛为成像物体。
（1）在实验过程中，用透明玻璃板代替平面镜进行实验的目的：；（2）若移去蜡烛B，在B的位置上放一光屏，不透过玻璃板观察光屏，在光屏上（填“能”或“不能”）看到蜡烛的像；（3）点燃蜡烛A，小心地移动蜡烛B，直到与蜡烛A的像重合为止，这时发现像与物的大小；进一步观察A、B两支蜡烛的位置发现，像和物的连线与玻璃板，像和物到玻璃板的距离；（4）另一小组在做该实验时发现点燃的蜡烛A，同时出现了如图乙所示的两个像，其原因可能是所选的玻璃板较（填“厚”或“薄”），通过测量发现两像间的距离为1cm，则所选玻璃板的厚度为cm；（5）实验后，他们将一电子时钟放在平面镜前，看到如图丙所示的像，则此刻的时间是。
2．为探究平面镜成像特点，小芳同学选择的实验装置如图甲所示，实验器材有：两块薄厚不同的单面镀膜薄玻璃、支架、两支相同的蜡烛、火柴、白纸、刻度尺、铅笔；实验中小芳同学将镀膜的玻璃板垂直放在水平放置的白纸上，并将玻璃板镀膜的一面面向自己，然后把点燃的蜡烛A放在玻璃板前，并选择了一只与A蜡烛外形完全相同的B蜡烛，放在玻璃板后并移动，直到它与A蜡烛的像位置完全重合；（1）小芳应尽量选择较（选填“厚”或“薄”）的玻璃板作为平面镜进行实验；（2）当把蜡烛A靠近玻璃板时，它通过玻璃板所成的像将玻璃板（选填“靠近”或“远离”），像的大小将（选填“变大”“变小”或“不变”）；（3）小芳在图乙所示的白纸上记录了多次实验中蜡烛和像的位置；下列实验中与小芳多次实验目的不同的是______；A．探究光的反射定律B．用刻度尺测橡皮的长度C．探究光的折射规律（4）为探究平面镜所成的像是实像还是虚像，小芳需要拿走蜡烛B，将一个光屏放到蜡烛A成像的位置，然后（选填“透过”或“不透过”）玻璃板观察；（5）另一组同学在实验过程中，发现无论怎样移动蜡烛B，都无法与蜡烛A的像完全重合，你认为原因可能是。
初中物理光学专题训练30题含参考答案(精选5篇)

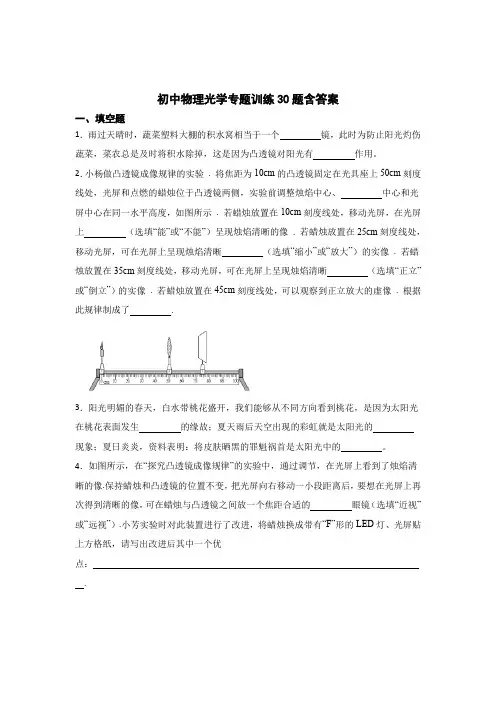

初中物理光学专题训练30题含答案一、填空题1．雨过天晴时，蔬菜塑料大棚的积水窝相当于一个镜，此时为防止阳光灼伤蔬菜，菜农总是及时将积水除掉，这是因为凸透镜对阳光有作用。
2．小杨做凸透镜成像规律的实验. 将焦距为10cm的凸透镜固定在光具座上50cm刻度线处，光屏和点燃的蜡烛位于凸透镜两侧，实验前调整烛焰中心、中心和光屏中心在同一水平高度，如图所示 . 若蜡烛放置在10cm刻度线处，移动光屏，在光屏上（选填“能”或“不能”）呈现烛焰清晰的像. 若蜡烛放置在25cm刻度线处，移动光屏，可在光屏上呈现烛焰清晰（选填“缩小”或“放大”）的实像. 若蜡烛放置在35cm刻度线处，移动光屏，可在光屏上呈现烛焰清晰（选填“正立”或“倒立”）的实像. 若蜡烛放置在45cm刻度线处，可以观察到正立放大的虚像. 根据此规律制成了.3．阳光明媚的春天，白水带桃花盛开，我们能够从不同方向看到桃花，是因为太阳光在桃花表面发生的缘故；夏天雨后天空出现的彩虹就是太阳光的现象；夏日炎炎，资料表明：将皮肤晒黑的罪魁祸首是太阳光中的。
4．如图所示，在“探究凸透镜成像规律”的实验中，通过调节，在光屏上看到了烛焰清晰的像.保持蜡烛和凸透镜的位置不变，把光屏向右移动一小段距离后，要想在光屏上再次得到清晰的像，可在蜡烛与凸透镜之间放一个焦距合适的眼镜（选填“近视”或“远视”）.小芳实验时对此装置进行了改进，将蜡烛换成带有“F”形的LED灯、光屏贴上方格纸，请写出改进后其中一个优点：.5．在探究凸透镜成像规律时，应调节烛焰和光屏中心位于凸透镜的上．当蜡烛距凸透镜30.0cm时，在光屏上成一个等大的实像，则凸透镜的焦距是cm；将蜡烛远离透镜移动动到适当位置，要在光屏上成清晰的像，就将光屏向（远离/靠近）透镜方向移动．二、单选题6．下面是四位同学所画的光路图，其中正确的是（）A．B．C．D．7．如图所示，将一束光线斜射入容器中，并在容器底部形成一光斑，这时往容器中逐渐加水，则光斑的位置将（）A．慢慢向右移动B．慢慢向左移动C．慢慢向水面移动D．仍在原来位置不动8．白纸上印有黑字，每个人都看得特别清楚，我们之所以能看清楚这些字的主要原因是（）A．白纸和黑字分别发出了不同的颜色的光进入眼睛B．白光照到试卷上，白纸和黑字分别发出白光和黑光进入眼睛C．白光照到试卷上，白纸反射出白光进入眼睛，而黑字不反射D．黑字比白纸反射的本领强9．如图所示，在水杯后放置一个小泥娃，透过水杯观察小泥娃，改变小泥娃与水杯的距离，下列关于看到的像的特点说法正确的是（）A．人眼看到的像一定是虚像B．当泥娃靠近水杯时，可能看到泥娃变高又变粗的像C．当泥娃离水杯足够远时，可能看到泥娃上下倒立又变短的像D．当泥娃离水杯一定距离时，可能无论人眼在什么位置都看不清泥娃的像10．下列说法正确的是（）A．矫正近视眼应佩戴凸透镜B．水烧开时冒出大量“白气”是液化现象C．地震时产生的次声波不是振动产生的D．把手机调为静音是在人耳处减弱噪声11．如图是常用的插线板，闭合开关，指示灯发光，且插孔可以提供工作电压，下列说法正确的是（）A．将试电笔插入C孔，其氖管会发光B．图中A与火线相连，B与零线相连C．若指示灯损坏不能发光，则插孔不能提供工作电压D．若A、B两孔发生短路，则其它插孔仍可提供工作电压12．如图所示，A在水面上方，B在水面下方，AC、BD垂直于水面，垂足分别是C和D，AB连线与水面相交与E点，若从A处射出一束激光，要使激光能够照射到B点，则射出的激光在水面上的入射位置是A．E点B．D点C．D与E之间的某一个点D．C与E之间的某一个点13．2021年5月26日晚，本年度最大满月携月全食“组合出道”。
初中物理光学实验题练习
初中物理光学实验精选1. 平面镜成像1．小明利用平板玻璃、两段完全相同的蜡烛等器材探究平面镜成像的特点。
(1)选用玻璃板的目的是 。
(2)选取两段完全相同蜡烛的目的是 。
如果将点燃的蜡烛远离玻璃板，则像将 移动。
2.．在探究“平面镜成像规律”时（1） 用平面镜做实验（填“能”与“不能”）（2）用平板玻璃代替平面镜做实验，其好处是：。
3.．一组同学在探究平面镜成像的特点时，将点燃的蜡烛A 放在玻璃板的一侧，看到玻璃板后有蜡烛的像。
（1）此时用另一个完全相同的蜡烛B 在玻璃板后的纸面 上来回移动，发现无法让它与蜡烛A 的像完全重合（图甲）。
你分析出现这种情况的原因可能是： 。
（2）解决上面的问题后，蜡烛B 与蜡烛A 的像能够完全重合，说明 。
（3）图乙是他们经过三次实验后，在白纸上记录的像与物对应点的位置。
他们下一步应该怎样利用和处理这张“白纸”上的信息得出实验结论。
____________________________________________。
（4）他们发现，旁边一组同学是将玻璃板和蜡烛放在方格纸上进行实验的。
你认为选择白纸和方格纸哪种做法更好？说出你的理由：____________________________________________。
2. 凸透镜成像1．小明用蜡烛、凸透镜和光屏做“探究凸透镜成像的规律”实验（如图）：⑴要使烛焰的像能成在光屏的中央，应将蜡烛向 ▲ （填“上”或“下”）调整．⑵烛焰放距凸透镜20cm 处，移动光屏至某位置，在光屏上得到一个等大清晰的像，则凸透镜的焦距是 cm ．⑶使烛焰向右移动2cm ，此时应该将光屏向 （填“左”或“右”）移至另一位置，才能得到一个倒立、 （填“放大”、“缩小”或“等大”）的清晰实 2.在“探究凸透镜成像规律”时，所用的凸透镜的焦距为10cm 。
①现将凸透镜、蜡烛和光屏放在如图16所示的光具座上进行实验。
若图中C 位置上放置光屏，则B 位置上应放置＿＿＿＿＿＿。
2023年中考物理复习-专题03光学实验(知识点复习+例题讲解+过关练习)-备战2023年中考物理一
专题03光学实验一、平面镜成像实验：1.实验器材：平板玻璃（透明）、两支相同的蜡烛、白纸、刻度尺、笔；2.实验环境：光线暗一点；3.注意事项：玻璃板垂直桌面、玻璃板薄一点；4.平面镜成像的原理：光的反射；5.平面镜成像特点：等大、等距、垂直、虚像；（1）正立的、等大的、虚像；（2）像、物分居平面镜两侧；（3）像、物到镜面的距离相等：u=v；（4）像、物的连线与镜面垂直；（像与物关于平面镜对称）（5）物体靠近平面镜，像也靠近平面镜，靠近的速度大小相等；（6）注意：像的大小与平面镜的大小、位置、形状，以及物体到平面镜的距离等无关。
6.平面镜成像实验考点总结：（1）选择玻璃板代替平面镜进行实验的目的是便于准确确定像的位置；（2）在探究活动中对玻璃板放置的要求是竖直放置；若玻璃板没有竖直放置：玻璃板后面的蜡烛与前面蜡烛的像不能重合；（3）选取两段完全相同的蜡烛的目的是为了比较像与物的大小关系；（4）实验中使用刻度尺，是为了测量像与物到玻璃板的距离；（5）移去后面的蜡烛B，并在其所在位置上放一光屏，则光屏上不能接收到蜡烛烛焰的像；（6）小明将蜡烛逐渐远离玻璃板时，它的像大小不变；（7）为便于观察，该实验最好在较黑暗环境中进行；（8）采用透明玻璃板代替平面镜，虽然成像不如平面镜清晰，但却能在观察到A蜡烛像的同时，也（9）点燃A蜡烛，小心地移动B蜡烛，直到与A蜡烛的像完全重合为止，这时发现像与物的大小相等；若直接将蜡烛放在直尺上进行实验，进一步观察A、B两支蜡烛在直尺上的位置发现：像和物的连线与玻璃板垂直；像和物到玻璃板的距离相等；（10）观察A蜡烛的像时，会发现两个几乎重叠的像，这是由于玻璃板的两个面反射各成一个像；这两个像的间距为两倍玻璃板的距离；实验应该选用较薄的玻璃板，这是为了使玻璃板两个面反射成的像尽量重叠，便于准确确定像的位置；（11）多次进行实验的目的：寻找普遍规律。
【例题1】用如图所示装置探究平面镜成像的特点。
2023年中考物理二轮专题复习：《光学》实验题(附答案)
2023年中考物理二轮专题复习：《光学》实验题姓名：___________班级：___________考号：___________1．小茗用图甲所示装置进行“探究平面镜成像的特点”实验。
（1）准备的实验器材有：玻璃板，A、B两支完全相同的蜡烛，白纸，铅笔，光屏。
需要添加的测量器材是__________ _；（2）用玻璃板代替平面镜进行实验，目的是便于____ _______；（3）把一支点燃的蜡烛A放在玻璃板前面，再拿一支外形相同但不点燃的蜡烛B在玻璃板后面移动，直到看上去它跟蜡烛A的像完全重合，说明平面镜所成的像与物体的大小___________；（4）改变蜡烛A的位置，进行三次实验。
用直线将物和像的位置连接起来，如图乙所示，发现物和像的连线与镜面___________，用刻度尺测得像和物到镜面的距离相等；（5）小轿车前挡风玻璃是倾斜安装的，这样安装的好处是：夜间行车时，如果车内开灯，车内乘客经前挡风玻璃成的像在司机的___________（选填“斜上方”、“正前方”或“斜下方”），这样会减小对司机观察路况的干扰；（6）蜡烛A的像，是蜡烛发出的光经玻璃板___________而形成的。
要判断平面镜所成的像是实像还是虚像，在玻璃板后面像的位置放一个光屏，应___________（选填“透过”或“不透过”）玻璃板观察光屏上有没有像。
2．小周同学用凸透镜做“探究凸透镜成像规律”的实验。
（1）实验前，小明找到一个焦距为12cm的凸透镜，然后在光具座上从左到右分别放置蜡烛、凸透镜和光屏，将焰心、透镜中心、光屏中心调在__________；（2）保持蜡烛位置不变，移动透镜至16cm刻度线处，如图a所示。
则人眼在图中的__________（选填“A”或“B”）处能观察到蜡烛的像，像是图b中的__________（选填“1”“2”“3”或“4”）；（3）光屏上得到发光体清晰的像时，一只小飞虫飞到了凸透镜上，此时光屏上__________（选填“A”、“B”或“C”）；A．会有小飞虫的像B．会出现小飞虫的影子C．发光体的像完整且暗了一些（4）在模拟人眼成像的过程中，调节光源和光屏的位置，如图c所示，光屏上刚好能成清晰的实像，现紧靠凸透镜左侧戴上近视眼镜，发现光屏上的像不清晰了，此时将光源__________（选填“向左”或“向右”），或将光屏__________（选填“向左”或“向右”）移动适当距离，还能在光屏上再次看到清晰的像，说明近视眼镜对光线有__________（选填“会聚”或“发散”）作用。
中考物理总复习《光学实验题》专项练习题-附答案
中考物理总复习《光学实验题》专项练习题-附答案学校:___________班级：___________姓名：___________考号：___________小孔成像实验1．学习了光学知识以后，爱动脑筋的锐锐和辰辰同学想自己探究小孔成像现象，如图所示，他们在两个空罐的底部分别打上一个圆孔和一个方孔，再用两片半透明的塑料膜蒙住罐口，分别将小孔对着烛焰和灯丝，可看到烛焰和灯丝通过小孔所成的像。
（1）分析比较甲、乙两图，可以得出结论：像的形状与无关；（2）分析比较甲、丙两图，可以得出结论：像的形状与有关；（3）通过实验，可以看到烛焰和灯丝在塑料膜上成的都是（选填“正立”或“倒立”）的实像，说明小孔成像的原理是：。
（4）晴天在树荫下的圆形光斑就是通过树叶间的小孔在地面上所成的像。
2．学习了光的直线传播知识后，小明利用生活中的废旧物品探究小孔成像，他用一次性杯子和半透明薄膜做了一个“针孔照相机”，他在一次性杯子的底部用针戳了一个小孔，在杯口蒙上一层半透明薄膜。
（如图甲所示）（1）小明在明亮的实验室用这个“针孔照相机”来观察蜡烛通过小孔所成的像（如图乙所示），观察方法正确的是（选填“A”或“B”）（2）图中烛焰在塑料薄膜上所成的像是（填“实像”或“虚像”）；其成像的原理是；（3）实验中蜡烛燃烧变短，则它在薄膜上的像将向（填“上”或“下”）方向移动；小明改进方法后用“针孔照相机”再观察蜡烛通过小孔所成的像，并发现增大孔到蜡烛的距离，可观察到半透明薄膜上蜡烛的像（选填“变大”、“变小”或“不变”）。
（4）小明在另一个一次性杯子底部挖了一个小三角形的小孔，继续在同位置观察同一个蜡烛，发现在半透明薄膜上的像的形状（选填“有”或“没有”）变化。
（5）小明和小华在硬纸板上挖孔来研究太阳的小孔成像，为了研究孔的大小对光斑形状的影响，小明设计了图1的装置，小华设计了图2的装置，（其中乙均为不透明卡纸），如图所示。
接着，从图示位置沿箭头方向水平移动乙，改变孔的大小，同时观察光斑形状的变化情况。
初中物理七年级专项练习题——光学(附答案)
初中物理七年级专项练习题——光学学校:___________姓名：___________班级：___________考号：___________一、单选题1．图是物体AB经照相机镜头成像原理示意图，当AB沿主光轴远离镜头时，则物体上A点的像A'会沿（）移动A．A'O B．A'FC．水平向右D．水平向左2．如图是晚上汽车在干燥的沥青路面和潮湿的沥青路面上行驶时大灯部分光路简图，在晚上开车时（）A．潮湿的路面更容易发生漫反射B．干燥的路面更容易发生镜面反射C．对面无车时，驾驶员看潮湿的路面更暗D．对面无车时，驾驶员看干燥的路面更暗3．黑暗的房间里有两盏电灯，只有一盏灯点亮，但人能看到未点亮的灯泡。
以下对于“看到未点亮灯泡”所画的光路图，正确的是（）A．B．C．D．4．为了不惊动蜗牛，用放大镜观察蜗牛触角，为了看到更大的清晰的像，下列操作正确的是（）A．蜗牛与眼睛不动，放大镜离蜗牛远一些B．蜗牛与眼睛不动，放大镜离蜗牛近一些C．蜗牛与放大镜不动，眼睛离蜗牛近一些D．蜗牛与放大镜不动，眼睛离蜗牛远一些5．如图，在暗室里，将一束太阳光投射到玻璃三棱镜上，在棱镜后侧光屏上的AB范围内观察到不同颜色的光，则A．A处为紫光B．这个实验说明太阳光只含有七种单色光C．只有AB之间有光D．将温度计放到AB范围A处的外侧，会看到温度上升较快6．3D电影具有三维立体视觉效果，拍摄时，将两个摄像头按照人两眼间的距离放置，同时拍摄，制成胶片；放映时，两个放映机在银幕上呈现两个略有差异的画面，观看者带上特殊眼镜后，就和直接用双眼看到物体的效果一样．关于3D电影，下列说法不正确的是A．光在银幕上发生的是漫反射B．画面在人眼视网膜上所成的像是倒立、缩小的实像C．拍摄时，两镜头中心间的距离约为7cmD．放映时，胶片到放映机镜头的距离大于2倍的镜头焦距7．小明利用太阳光测量凸透镜焦距，下列操作最合理的是A．B．C．D．8．下列对各光学现象的相应解释或描述，正确的是（）A．影子是由于光的反射形成的B．蜡烛远离平面镜时，蜡烛的像变小C．插在水中的铅笔“折断”了，是因为光的折射D．D．只将F板绕ON向后转动，还能在F板上看到反射光线9．若图中猫的头部位置保持不变，把镜子沿MN截成两半，并分别向两侧平移一段距离，则猫的头部通过左、右两半面镜子（）A．都不能成像B．各成半个像，合起来成一个完整的像C．都成完整的像，且两个像在同一位置D．都成完整的像，且两个像在不同位置10．如图所示的光现象中，与小孔成像的原理相同的是（）A．屏幕上的“手影”B．茶杯在镜中的“倒影”C．水中筷子“变弯”D．钢笔“错位”11．红外线和紫外线的应用非常广泛，下列仪器中，属于利用紫外线工作的是A．电视遥控器B．医用“B超机”C．验钞机D．夜视仪12．在探究树荫下光斑的综合实践活动中，为了研究孔的大小对光斑形状的影响，小华设计了四种开有不同形状孔的卡片甲，并用另一张卡片乙覆盖在甲上，如图所示．接着，从图示位置沿箭头方向水平移动乙，观察光斑形状的变化情况．下列合乎要求的是A．B．C．D．13．潜入水中工作的潜水员看见岸上树梢位置变高了．如图所示的四幅光路图中，哪一幅图能正确说明产生这一现象的原因：（）A．B．C．D．14．如图所示是探究光的反射规律的实验装置，为了探究反射光线与入射光线之间的关系，实验时应进行的操作是A．沿ON向后折转板FB．沿ON向后折转板EC．改变光线OB与ON的夹角D．改变光线AO与ON的夹角15．如图所示是透镜对光的作用，其中正确的是A．B．C．D．16．在“五岳”之一泰山上，历史上曾多次出现“佛光”奇景．据目击者说：“佛光”是一个巨大的五彩缤纷的光环，与常见的彩虹色彩完全一样．“佛光”形成的主要原因是A．直线传播B．小孔成像C．光的反射D．光的色散17．“白日不到处，青春恰自来，苔花如米小，也学牡丹开”，在央视《经典咏流传》舞台上威宁石门坎师生吟唱清代诗人袁枚的这首《苔》，令无数观众感动落泪．其中“白日不到处”主要涉及的物理知识是（）A．光的直线传播B．光的反射C．光的折射D．光的色散18．甲乙两人在照同一个镜子．甲在镜中看到了乙的眼睛，下列说法正确的是A．乙也一定能看到甲的眼睛B．乙可能看到甲的眼睛C．乙不可能看到甲的眼睛D．乙不可能看到甲的全身二、实验题19．小文同学通过以下的实验过程，探究光的反射规律。
2023年中考物理二轮专题复习：《光学》实验题 (附答案)
2023年中考物理二轮专题复习：《光学》实验题姓名：___________班级：___________考号：___________1．小华所在小组先后完成了以下两个光学实验，如图甲用其中一面镀膜的茶色玻璃板和两个完全相同的棋子A和棋子B，在水平桌面上探究平面镜成像的特点；如图乙在水平放置的平面镜上方竖直放一光屏，光屏由可以绕ON折转的E、F两块白板组成，探究光的反射规律：（1）在探究平面镜成像特点过程中：①实验环境有：A．几乎无光的实验室；B．有光的实验室，小华完成第一个实验，应选择______（选填“A”或“B”）中进行实验效果较好；②实验中，她在玻璃板前放置棋子A，将棋子B放在玻璃板后并移动，直到B和A的像完全重合，这说明____ __；若在水平桌面上无论怎样移动B，也不能使B与A的像完全重合，原因可能是____ __；（2）在探究光的反射规律过程中：如图乙中，E、F在同一平面上，让光线沿纸板E上的AO射向镜面，则在纸板F上得到沿OB的反射光线，在纸板前的不同位置都能看到光线，是因为光在纸板上发生了______，在实验过程中，若将纸板倾斜（即纸板与平面镜不垂直），如图丙所示，让光线仍贴着纸板沿AO方向射向镜面，此时纸板F上______（选填“能”或“不能”）看到反射光线，反射光线与入射光线______（选填“在”或“不在”）同一平面内。
2．如图所示是小明同学探究“光的反射规律”的实验装置。
他把平面镜平放在水平桌面上，白色硬纸板竖直立在平面镜上。
（1）图甲中，入射光线EO的反射角为______度。
（2）白色硬纸板在实验中的作用是____ __（写出一条即可）。
（3）为了完成“探究光的反射规律”的实验，小明的下列做法正确的是______。
A．为了研究“光在反射时可逆”，应进行的操作是改变光线OB与法线ON的夹角B．为了研究“反射角与入射角的关系”，应进行的操作是让另一束光从BO入射C．在完成了图甲实验后，如果沿ON向后转动纸板FON，此时反射光线不存在D．为了便于测量和探究，需及时地在纸板上记录入射光AO和反射光OB的径迹（4）图乙为自行车尾灯结构示意图，请在图丙中画出这条光线的反射光线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

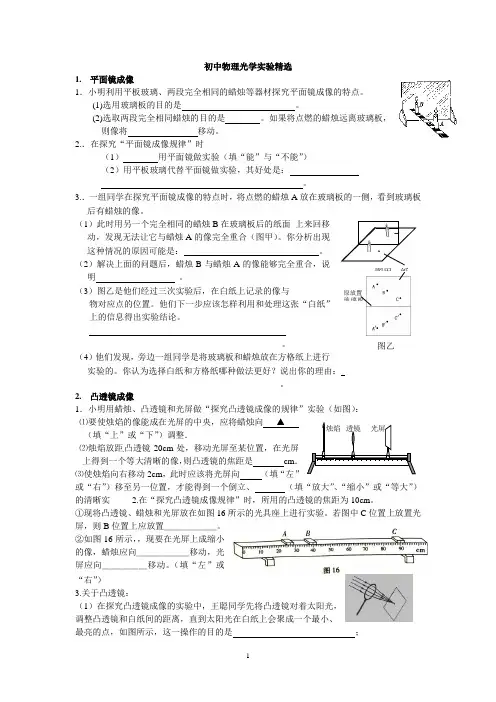

初中物理光学实验精选
1.平面镜成像
1．小明利用平板玻璃、两段完全相同的蜡烛等器材探究平面镜成像的特点。
(1)选用玻璃板的目的是。
(2)选取两段完全相同蜡烛的目的是。
如果将点燃的蜡烛远离玻璃板，
则像将移动。
2.．在探究“平面镜成像规律”时
（1）用平面镜做实验（填“能”与“不能”）
（2）用平板玻璃代替平面镜做实验，其好处是：。
3.．一组同学在探究平面镜成像的特点时，将点燃的蜡烛A放在玻璃板的一侧，看到玻璃板
后有蜡烛的像。
（1）此时用另一个完全相同的蜡烛B在玻璃板后的纸面上来回移
动，发现无法让它与蜡烛A的像完全重合（图甲）。
你分析出现
这种情况的原因可能是：。
（2）解决上面的问题后，蜡烛B与蜡烛A的像能够完全重合，说
明。
（3）图乙是他们经过三次实验后，在白纸上记录的像与
物对应点的位置。
他们下一步应该怎样利用和处理这张“白纸”
上的信息得出实验结论。
____________________________________________。
（4）他们发现，旁边一组同学是将玻璃板和蜡烛放在方格纸上进行
实验的。
你认为选择白纸和方格纸哪种做法更好？说出你的理由：
____________________________________________。
2.凸透镜成像
1．小明用蜡烛、凸透镜和光屏做“探究凸透镜成像的规律”实验（如图）：
⑴要使烛焰的像能成在光屏的中央，应将蜡烛向▲（填“上”或“下”）调整．
⑵烛焰放距凸透镜20cm处，移动光屏至某位置，在光屏烛焰透镜光屏
图乙
原放置
玻璃板
图甲纸
A
B
上得到一个等大清晰的像，则凸透镜的焦距是cm．
⑶使烛焰向右移动2cm，此时应该将光屏向（填“左”或“右”）移至另一位置，才能得到一个倒立、（填“放大”、“缩小”或“等大”）的清晰实 2.在“探究凸透镜成像规律”时，所用的凸透镜的焦距为10cm。
①现将凸透镜、蜡烛和光屏放在如图16
所示的光具座上进行实验。
若图中C位
置上放置光屏，则B位置上应放置＿＿
＿＿＿＿。
②如图16所示，，现要在光屏上成缩小的像，蜡烛应向＿＿＿＿＿＿移动，光屏应向＿＿＿＿＿移动。
（填“左”或“右”）
3.关于凸透镜：
（1）在探究凸透镜成像的实验中，王聪同学先将凸透镜对着太阳光，
调整凸透镜和白纸间的距离，直到太阳光在白纸上会聚成一个最小、最亮的点，如图所示，这一操作的目的是；
（2）在探究凸透镜成像的实验中，由于蜡烛火焰的高度不合适，在光屏上
得到如图所示不完整的像，要得到蜡烛火焰完整的像，应将蜡烛向
调节；
（3）照相机是利用凸透镜成倒立、缩小实像的原理制成的；教室里的投影仪是利用凸透镜成倒立、实像的原理制成的。
4【探究名称】探究凸透镜成像的大小与哪些因素有关
【提出问题】小明通过前面物理知识的学习，知道放大镜就是凸透镜.在活动课中，他用放大镜观察自己的手指（图22甲），看到手指的像；然后再用它观察远处的房屋（图22乙），看到房屋的像.（选填“放大”、“等大”或“缩小”）他想：凸透镜成像的大小可能与哪些因素有关？[来源:学.科.网]
【进行猜想】凸透镜成像的大小可能与
有关. 【设计并进行实验】
小明在图23所示的光具座上，不断改变蜡烛与透镜间的距离，并移动光屏进行实验，所获得的实验数据如右表所示. 【结论与应用】
(1)分析数据可知物体到凸透镜的距离越短，光屏上像的大小就越 ，同时发现像到凸透镜的距离就越 . (2)小明班照毕业照时，摄影师发现两旁还有同学没有进入取景框内，这时摄影师应使照相机
同学（选填“靠近”或“远离”），同时还应
照相机的暗箱长度（选填“增长”、“缩短”或“不改变”）.
5．在“凸透镜成像规律”实验中，某同学进行了如下两个探究：
（1）为研究像距与焦距的关系，他选用焦距不同的三个凸透镜进行实验，实验数
据记录如下表。
分析表中数据可知，保持物距不变时，焦距越大，则所成实像的像距越 (选填：“大”或“小”)。
（2）该同学用若干个发光二极管组成形状如“E ”的发光物体，如图15甲所示，将发光物体、凸透镜和光屏依次组装到光具座上并调整好，且物距调节为6cm 时,在光屏上成的像如图15乙所示, 则他选用的是三个透镜中焦距为 cm 的凸透镜；如果只将“E ”，换成“R ”，并在同一位置观察，光屏上成的像应是图15丙中的 (填数字序号)。
物体到凸透
镜的距离/㎝ 光屏上像到凸
透镜的距离/㎝
光屏上像
的大小 40 13.5 缩小 30 15 缩小 20
20
等大
15 30
放大
10 光屏上没有像 8
光屏上没有像
物距u /cm 实验序号
焦距f ／cm
像距v /cm
10
1 2 2.5 2 5 10
3[来源:学|科|网
Z|X|X|K]
8 40
图23
图22
乙
甲
甲 乙 丙
① ② ③ ④
图15
答案：
一．平面镜成像
1.（1）确定虚像的位置，（2）比较像与物的大小，远离玻璃板
2.（1）不能（2）不但可以象平面镜一样反射成像，还可以透过玻璃看到后面的蜡烛，找到像的位置。
3.（1）玻璃板没有竖直放置
（2）像与物体的大小相等
（3）连接像与物的对应点，判断连线与镜面是否垂直（1分），分别测量两点到镜面的距离（或将纸沿镜面所在位置对折（1分）判断像与物两点是否重合（1分））
说明：不说处理过程，只答出像与物位置关系不得分。
（4）方格纸可以直接在纸上判断物体与像之间的位置关系（1分）（答出更容易判断像与物的连线与镜面是否垂直亦可
二、凸透镜
1：⑴下⑵10 ⑶右放大（每空1分）
2.①凸透镜②左左
3.测量凸透镜的焦距，上，放大
4.【提出问题】放大缩小
【进行猜想】物体到凸透镜的距离
【结论与应用】（1）大长（2）远离缩短
评分意见：每空1分,共7分.有其它合理答案均参照给分.
5.（1）大（1分）（2）5 （2分）②（2分）。
