材料成型基本原理 第三版 课后答案
材料成形基本原理课后答案
第一章液态金属的结构与性质习题1 .液体与固体及气体比较各有哪些异同点？哪些现象说明金属的熔化并不是原子间结合力的全部破坏？（2）金属的熔化不是并不是原子间结合力的全部破坏可从以下二个方面说明：①物质熔化时体积变化、熵变及焓变一般都不大。
金属熔化时典型的体积变化∆V m/V为3%~5%左右，表明液体的原子间距接近于固体，在熔点附近其系统混乱度只是稍大于固体而远小于气体的混乱度。
②金属熔化潜热∆H m约为气化潜热∆H b的1/15~1/30，表明熔化时其内部原子结合键只有部分被破坏。
由此可见，金属的熔化并不是原子间结合键的全部破坏，液体金属内原子的局域分布仍具有一定的规律性。
2 .如何理解偶分布函数g(r) 的物理意义？液体的配位数N1、平均原子间距r1各表示什么？答：分布函数g(r) 的物理意义：距某一参考粒子r处找到另一个粒子的几率，换言之，表示离开参考原子(处于坐标原子r=0)距离为r的位置的数密度ρ(r)对于平均数密度ρo（=N/V）的相对偏差。
N1 表示参考原子周围最近邻(即第一壳层)原子数。
r1 表示参考原子与其周围第一配位层各原子的平均原子间距，也表示某液体的平均原子间距。
3．如何认识液态金属结构的“长程无序”和“近程有序”？试举几个实验例证说明液态金属或合金结构的近程有序（包括拓扑短程序和化学短程序）。
答：（1）长程无序是指液体的原子分布相对于周期有序的晶态固体是不规则的，液体结构宏观上不具备平移、对称性。
近程有序是指相对于完全无序的气体，液体中存在着许多不停“游荡”着的局域有序的原子集团（2）说明液态金属或合金结构的近程有序的实验例证①偶分布函数的特征对于气体，由于其粒子（分子或原子）的统计分布的均匀性，其偶分布函数g(r)在任何位置均相等，呈一条直线g(r)=1。
晶态固体因原子以特定方式周期排列，其g(r)以相应的规律呈分立的若干尖锐峰。
而液体的g(r)出现若干渐衰的钝化峰直至几个原子间距后趋于直线g(r)=1，表明液体存在短程有序的局域范围，其半径只有几个原子间距大小。
高分子材料成型加工唐颂超第三版第2-0章课后习题答案(仅供参考)
高分子材料成型加工Chapter2-10 课后习题答案（仅供参考）Chapter2 高分子材料学1. 分别区分“通用塑料”和“工程塑料” 、“热塑性塑料”和“热固性塑料” ，并请各举2、3 例。
答：通用塑料：一般指产量大、用途广、成型性好、价廉的塑料。
通用塑料有PE、PP、PVC 、PS 等工程塑料是指拉伸强度大于50MPa 冲击强度大于6kJ/m2 ,长期耐热温度超过100℃，刚性好、蠕变小、自润滑、电绝缘、耐腐蚀等可代替金属用作结构件的塑料。
工程塑料有PA、PET 、PBT、POM 等。
热塑性塑料：加热时变软以至流动，冷却变硬。
这种过程是可逆的、可以反复进行。
如聚乙烯、聚丙烯、聚氯乙烯、聚苯乙烯、聚甲醛、聚砜、聚苯醚好和氯化聚醚等都是热塑性塑料。
热固性塑料：第一次加热时可以软化流动，加热到一定温度，产生化学反应一交链固化而变硬，这种变化是不可逆的。
此后，再次加热时，已不能再变软流动了。
正是借助这种特性进行成型加工，利用第一次加热时的塑化流动在压力下充满型腔，进而固化成为确定形状和尺寸的制品。
这种材料称为热固性塑料。
酚醛、脲醛、三聚氰胺甲醛、不饱和聚酯、有机硅等塑料都是热固性塑料。
2. 什么是聚合物的结晶和取向？它们有何不同？研究结晶和取向对高分子材料加工有何实际意义？聚合物的结晶：高聚物发生的分子链在三维空间形成局部区域的、高度有序的排列的过程。
聚合物的取向：高聚物的分子链沿某特定方向作优势的平行排列的过程。
包括分子链、链段和结晶高聚物的晶片、晶带沿特定方向择优排列。
不同之处：（1）高分子的结晶属于高分子的一个物理特性，不是所有的高聚物都会结晶，而所有的高聚物都可以在合适的条件下发生取向。
（2）结晶是某些局部区域内分子链在三维空间的规整排列，而取向一般是在一定程度上的一维或二维有序，是在外力作用下整个分子链沿特定方向发生较为规整排列。
（3）结晶是在分子链内部和分子链之间的相互作用下发生的，外部作用也可以对结晶产生一定的影响；取向一般是在外力作用和环境中发生的，没有外力的作用，取向一般不会内部产生。
材料成型基本原理课后答案解析
第一章习题1 . 液体与固体及气体比较各有哪些异同点？哪些现象说明金属的熔化并不是原子间结合力的全部破坏？答：（1）液体与固体及气体比较的异同点可用下表说明相同点不同点液体具有自由表面；可压缩性很低具有流动性，不能承受切应力；远程无序，近程有序固体不具有流动性，可承受切应力；远程有序液体完全占据容器空间并取得容器内腔形状；具有流动性远程无序，近程有序；有自由表面；可压缩性很低气体完全无序；无自由表面；具有很高的压缩性（2）金属的熔化不是并不是原子间结合力的全部破坏可从以下二个方面说明：①物质熔化时体积变化、熵变及焓变一般都不大。
金属熔化时典型的体积变化∆V m/V为3%~5%左右，表明液体的原子间距接近于固体，在熔点附近其系统混乱度只是稍大于固体而远小于气体的混乱度。
②金属熔化潜热∆H m约为气化潜热∆H b的1/15~1/30，表明熔化时其内部原子结合键只有部分被破坏。
由此可见，金属的熔化并不是原子间结合键的全部破坏，液体金属内原子的局域分布仍具有一定的规律性。
2 . 如何理解偶分布函数g(r) 的物理意义？液体的配位数N1、平均原子间距r1各表示什么？答：分布函数g(r) 的物理意义：距某一参考粒子r处找到另一个粒子的几率，换言之，表示离开参考原子(处于坐标原子r=0)距离为r的位置的数密度ρ(r)对于平均数密度ρo（=N/V）的相对偏差。
N1 表示参考原子周围最近邻(即第一壳层)原子数。
r1 表示参考原子与其周围第一配位层各原子的平均原子间距，也表示某液体的平均原子间距。
3．如何认识液态金属结构的“长程无序”和“近程有序”？试举几个实验例证说明液态金属或合金结构的近程有序（包括拓扑短程序和化学短程序）。
答：（1）长程无序是指液体的原子分布相对于周期有序的晶态固体是不规则的，液体结构宏观上不具备平移、对称性。
近程有序是指相对于完全无序的气体，液体中存在着许多不停“游荡”着的局域有序的原子集团（2）说明液态金属或合金结构的近程有序的实验例证①偶分布函数的特征对于气体，由于其粒子（分子或原子）的统计分布的均匀性，其偶分布函数g(r)在任何位置均相等，呈一条直线g(r)=1。
材料成型原理课后答案
材料成型原理课后答案材料成型原理是指通过不同的成型工艺，将原料加工成所需形状和尺寸的零部件或制品的原理。
在工程制造领域中，材料成型是非常重要的一环，它直接影响着制品的质量和性能。
下面就材料成型原理的相关问题进行解答。
1. 什么是材料成型原理？材料成型原理是指将原料加工成所需形状和尺寸的零部件或制品的原理。
它是通过对原料进行加工，使其发生形状、尺寸和性能的改变，从而得到符合要求的制品。
材料成型原理是工程制造中的重要环节，它直接关系到制品的质量和性能。
2. 材料成型的基本过程是什么？材料成型的基本过程包括原料的预处理、成型工艺和制品的后处理。
首先，原料需要进行预处理，包括清洁、除杂、干燥等工序，以保证原料的质量和加工的顺利进行。
然后，根据制品的要求，选择合适的成型工艺，如锻造、压铸、注塑等，对原料进行加工成型。
最后，对成型后的制品进行后处理，包括去除余渣、表面处理、热处理等工序，以提高制品的质量和性能。
3. 材料成型原理的影响因素有哪些？材料成型原理的影响因素包括原料的性能、成型工艺、成型设备和操作技术等。
首先，原料的性能直接影响着成型的难易程度和制品的质量。
其次，成型工艺的选择和设计对成型效果起着决定性的作用。
成型设备的性能和精度也会影响成型的质量和效率。
操作技术则是保证成型过程顺利进行的重要因素。
4. 材料成型原理的发展趋势是什么？随着科学技术的不断发展，材料成型原理也在不断创新和完善。
未来，材料成型将更加注重节能环保、智能化和数字化。
新材料、新工艺、新设备的不断涌现，将推动材料成型原理朝着高效、精密、绿色的方向发展。
同时，数字化技术的应用将使成型过程更加智能化和可控化，提高生产效率和产品质量。
5. 如何提高材料成型的质量和效率？要提高材料成型的质量和效率，首先需要加强对原料的质量控制，保证原料的质量稳定。
其次，要优化成型工艺和设备，提高成型的精度和效率。
同时，加强操作技术的培训和管理，确保成型过程的稳定和可控。
材料成型理论基础习题解答-课件
则所求旳应变球张量
0.067
εmδij
0
0
0 0.067
0
0
0
103
0.067
2024/10/9
11
再根据
εij
εij
εmδij
εx
εm γ yx
γzx
γxy εy εm
γzy
γxz γ yz
求得应变偏张量
εz εm
0.267
εij
0.05
0.15
0.05 0.133
τ 108.68 （MPa）
S 111.76
故
τ
108.68
（MPa） 为所求。
σ 26.04
2024/10/9
6
9. 某受力物体内应力场为： x 6xy 2 c1x3 ， y 3 2 c2xy2 ，
xy c2 y 3 c3 x 2 y ， z yz zx 0 ，
……………②
2024/10/9
22
将②式代入Tresca和Mises屈服准则可得
2 2
S
4
S
1
……………Tresca屈服准则
2
2
S
3
S
1
……………Mises屈服准则
2024/10/9
23
8. 已知材料旳真实应力-应变曲线方程为Y B 0.4，
若试样已经有伸长率 =0.25, ，试问试验还要增长多 少才会发生颈缩？
代入题设条件，可得
εx
0.2 y 103
0.2 103, γxy
γyx05 103
εy
0.2z 103
0.2 103, γyz
γzy
1 2

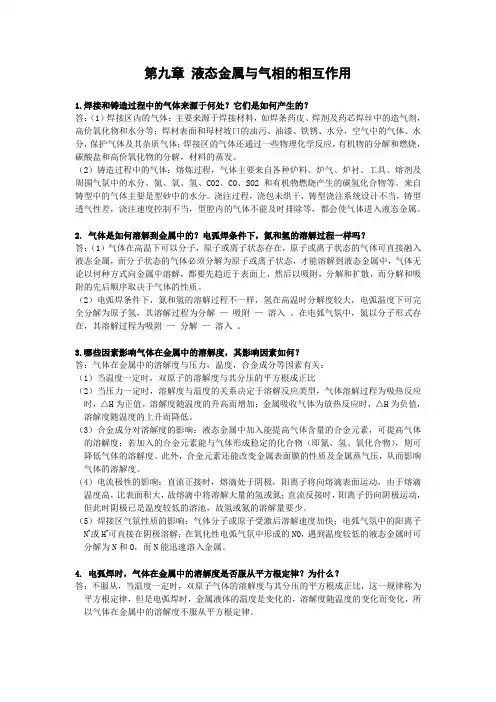

材料成形基本原理3版-合工大第9章答案
第九章液态金属与气相的相互作用1.焊接和铸造过程中的气体来源于何处？它们是如何产生的？答：（1）焊接区内的气体：主要来源于焊接材料，如焊条药皮、焊剂及药芯焊丝中的造气剂，高价氧化物和水分等；焊材表面和母材坡口的油污、油漆、铁锈、水分，空气中的气体、水分，保护气体及其杂质气体；焊接区的气体还通过一些物理化学反应，有机物的分解和燃烧，碳酸盐和高价氧化物的分解，材料的蒸发。
（2）铸造过程中的气体：熔炼过程，气体主要来自各种炉料、炉气、炉衬、工具、熔剂及周围气氛中的水分、氮、氧、氢、CO2、CO、SO2和有机物燃烧产生的碳氢化合物等。
来自铸型中的气体主要是型砂中的水分。
浇注过程，浇包未烘干，铸型浇注系统设计不当，铸型透气性差，浇注速度控制不当，型腔内的气体不能及时排除等，都会使气体进入液态金属。
2. 气体是如何溶解到金属中的？电弧焊条件下，氮和氢的溶解过程一样吗？答：（1）气体在高温下可以分子，原子或离子状态存在，原子或离子状态的气体可直接融入液态金属，而分子状态的气体必须分解为原子或离子状态，才能溶解到液态金属中，气体无论以何种方式向金属中溶解，都要先趋近于表面上，然后以吸附，分解和扩散，而分解和吸附的先后顺序取决于气体的性质。
（2）电弧焊条件下，氮和氢的溶解过程不一样，氢在高温时分解度较大，电弧温度下可完全分解为原子氢，其溶解过程为分解—吸附—溶入。
在电弧气氛中，氮以分子形式存在，其溶解过程为吸附—分解—溶入。
3.哪些因素影响气体在金属中的溶解度，其影响因素如何？答：气体在金属中的溶解度与压力，温度，合金成分等因素有关：（1）当温度一定时，双原子的溶解度与其分压的平方根成正比（2）当压力一定时，溶解度与温度的关系决定于溶解反应类型，气体溶解过程为吸热反应时，△H为正值，溶解度随温度的升高而增加；金属吸收气体为放热反应时，△H为负值，溶解度随温度的上升而降低。
（3）合金成分对溶解度的影响：液态金属中加入能提高气体含量的合金元素，可提高气体的溶解度；若加入的合金元素能与气体形成稳定的化合物（即氮、氢、氧化合物），则可降低气体的溶解度。
材料成型原理课后答案第三章答案
第三章 金属凝固热力学与动力学1． 试述等压时物质自由能G 随温度上升而下降以及液相自由能G L 随温度上升而下降的斜率大于固相G S的斜率的理由。
并结合图3-1及式（3-6）说明过冷度ΔT 是影响凝固相变驱动力ΔG 的决定因素。
答：(1)等压时物质自由能G 随温度上升而下降的理由如下：由麦克斯韦尔关系式：VdPSdT dG +-= （1）并根据数学上的全微分关系：dy yF dx x F y x dF xy ⎪⎪⎭⎫⎝⎛∂∂+⎪⎭⎫⎝⎛∂∂=),( 得：dPP G dT T G dG TP ⎪⎭⎫⎝⎛∂∂+⎪⎭⎫ ⎝⎛∂∂=（2）比较（1）式和（2）式得：V P G S T G TP=⎪⎭⎫⎝⎛∂∂-=⎪⎭⎫ ⎝⎛∂∂, 等压时dP =0 ，此时dT T G SdT dG P⎪⎭⎫⎝⎛∂∂=-= （3） 由于熵恒为正值，故物质自由能G 随温度上升而下降。
(2)液相自由能G L 随温度上升而下降的斜率大于固相G S 的斜率的理由如下： 因为液态熵大于固态熵，即： S L ＞ S S所以：＞即液相自由能G L随温度上升而下降的斜率大于固相G S 的斜率 。
(3)过冷度ΔT是影响凝固相变驱动力ΔG 的决定因素的理由如下：右图即为图3-1其中：V G ∆表示液－固体积自由能之差T m 表示液-固平衡凝固点从图中可以看出：T > T m 时，ΔG=Gs -G L ﹥0，此时 固相→液相 T = T m 时，ΔG=Gs -G L =0，此时 液固平衡 T < T m 时，ΔG=Gs -G L ＜0，此时 液相→固相 所以ΔG 即为相变驱动力。
再结合（3-6）式来看， mm V T TH G ∆⋅∆-=∆（其中：ΔH m —熔化潜热， ΔT)(T T m -=—过冷度）由于对某一特定金属或合金而言，T m 及ΔH m 均为定值， 所以过冷度ΔT 是影响凝固相变驱动力ΔG 的决定因素 。
2． 怎样理解溶质平衡分配系数K 0的物理意义及热力学意义？ 答：（1）K 0的物理意义如下：溶质平衡分配系数K 0定义为：特定温度T *下固相合金成分浓度C *S 与液相合金成分浓度C *L 达到平衡时的比值：K 0 =**LSC C K 0＜1时，固相线、液相线构成的张角朝下，K 0越小，固相线、液相线张开程度越大，开始结晶时与终了结晶时的固相成分差别越大，最终凝固组织的成分偏析越严重。
材料成形基本原理3版-合工大第4章答案
第四章习题解答1.试述等压时物质自由能G 随温度上升而下降以及液相自由能G L 随温度上升而下降的斜率大于固相G S 的斜率的理由。
答：(1)等压时物质自由能G 随温度上升而下降的理由如下：由麦克斯韦尔关系式： VdP SdT dG +-= （1） 并根据数学上的全微分关系：dyy F dx x F y x dF xy ⎪⎪⎭⎫⎝⎛∂∂+⎪⎭⎫ ⎝⎛∂∂=),(得： dPP G dT T G dG TP ⎪⎪⎭⎫⎝⎛∂∂+⎪⎪⎭⎫ ⎝⎛∂∂= （2）比较（1）式和（2）式得： V P G S T G TP =⎪⎭⎫⎝⎛∂∂-=⎪⎭⎫ ⎝⎛∂∂,等压时dP =0 ，此时 dT T G SdT dG P⎪⎭⎫⎝⎛∂∂=-= （3）由于熵恒为正值，故物质自由能G 随温度上升而下降。
(2)液相自由能G L 随温度上升而下降的斜率大于固相G S 的斜率的理由如下：因为液态熵大于固态熵，即： S L ＞ S S所以：＞ 即液相自由能G L 随温度上升而下降的斜率大于固相G S 的斜率 。
2、结合图4-1及式（4-6）说明过冷度ΔT 是影响凝固相变驱动力ΔG 的决定因素。
答：过冷度ΔT 是影响凝固相变驱动力ΔG 的决定因素的理由如下：右图即为图4-1其中：V G ∆表示液－固体积自由能之差T m 表示液-固平衡凝固点 从图中可以看出：T > T m 时，ΔG=Gs -G L ﹥0，此时 固相→液相T = T m 时，ΔG=Gs -G L =0，此时 液固平衡T < T m 时，ΔG=Gs -G L ＜0，此时 液相→固相所以ΔG 即为相变驱动力。
再结合（4-6）式来看， m m V T TH G ∆⋅∆-=∆（其中：ΔH m —熔化潜热， ΔT )(T T m -=—过冷度）由于对某一特定金属或合金而言，T m 及ΔH m 均为定值，所以过冷度ΔT 是影响凝固相变驱动力ΔG 的决定因素 。
3. 若金属固溶体以初生相按树枝晶单向生长，且生长释放的潜热与热量导出相平衡，试分析其枝晶端部可能具有哪些类型的过冷？若金属固溶体以初生相按等轴树枝晶在熔体中生长呢？答：（1）单向生长枝晶端部存在的过冷类型有：一定有动力学过冷，因为晶体的生长必然具备动力学过冷；一定有曲率过冷，因枝晶端部曲率不可能为零（或曲率半径无穷大），所以必然存在曲率过冷；可能成分过冷，金属固溶体（意味着是合金，而不是纯金属）凝固过程具有溶质再分配（具体见第五章），在条件合适的情况下，可能会出现成分过冷；在通常的条件下（题目未强调大气压之外的附加压力），不会出现压力过冷；按照题意，生长释放的潜热与热量导出相平衡，因此不会出现热过冷。
