全国青少年机器人技术等级考试3级2020.6
全国青少年机器人技术等级三级带答案试卷（三级B）
全国青少年机器⼈技术等级三级带答案试卷（三级B）全国青少年机器⼈技术等级考试试卷带答案（三级）B [单选题]:1.或门电路输⼊0和1，会输出（B）A.0B.1C.先输出0后输出1D.先输出1后输出0答案:B题型:单选题分数:22．我国家庭电路的电压值是（）A.1.5VB.36VC.220VD.380V答案:C题型:单选题分数:23.三极管是⼀种（）的半导体器件。
A.电压控制B.电流控制C.既是电压⼜是电流控制D.以上都对答案:B题型:单选题分数:24. ⼀个完整的电路由哪⼏部分构成（C）A.电源，⽤电器B.开关，⽤电器，导线C.电源，⽤电器，开关，导线D.电源，⽤电器，导线答案:C题型:单选题分数:25.下⾯可以实现延时5秒的是（）B.C.D.答案:A题型:单选题分数:26.读取电路中光敏电阻的返回值时，应该使⽤下列哪个模块（）A.B.C.D.答案:B题型:单选题分数:27.读取电路中按键按钮的返回值时，使⽤下列哪个模块（）A.B.C.D.答案:D题型:单选题分数:28.模块的返回值最⼤为（）。
A.0B.1C.255D.1023答案:D题型:单选题分数:29.通过按钮开关来控制LED灯，如果按键按下，LED点亮，否则熄灭。
在这种情况下，使⽤下⾯哪个模块更恰当（）A.B.C.答案:C题型:单选题分数:210.此模块表⽰的是（）A. 算术运算符B. ⽐较运算符C. 逻辑运算符D. 赋值运算符答案:B题型:单选题分数:211. 如下图所⽰，电流表的⽰数为（）A.L1的电流B.L2的电流C.L1和L2的总电流D.L1和L2的电流之差答案:D题型:单选题分数:212.下图所⽰电路的作⽤是通过光敏电阻获取当前关照强度，当光敏电阻上的关照强度增⼤时，通过A0引脚读取的数值（）。
A.不变B.变⼤C.变⼩D.以上都不对答案:C题型:单选题分数:213.有关模拟信号的说法正确的是（）A.在时间上连续的物理量B.在数值上连续的物理量C.时间上不连续、数值上连续的物理量D.在时间和数值上都连续的物理量答案:D题型:单选题分数:214.通过电位器模块控制舵机的转动，程序如下左图，当电位器旋转到如下右图所⽰位置是，舵机的转动⾓度是（）度⽅向。
全国青少年机器人技术等级三级理论带答案试卷(三级F)
全国青少年机器人技术等级考试试卷带答案（三级）1 如图所示，串口监视器打印出的值为?4-0S^|A.3B.1C.2D.4O A O B O C O D2 二极管允许()=A放大电流&乏流可以从两个方向流过电流只沿一个方向流动D.电流不能通过O A O B O C O D3 经验表明，对人体安全的电压不能忘于？a. 220Vb. 110Vc. 36VD. 12VO A O B O C O D4我国家庭用电的电压为? 画A 180V0. 110Vc. 220VD. 380VO A OB O C O D5 在模拟输出模块中，赋值的取值范围是?画A. 0-1 B 0-255C. 0-1023D 0-1024O A O B O C O D6 关于电流和电源，下列说法正确的是？ |4^A在电源的外部，电流从电源的正极流向电源的负极B.电路中只要有电源，就一定有电流C电流是由电荷做无规则运动形成的D-金属导体中的电流方向与电子移动的方向相同O A O D O C O D7 以下物质为绝缘体的是?A铜线B.盐水C.纯净水D.铁板O A O B 0 C 0 D8 下图所示程序中，模拟输入模块AO引脚的返回值为800时, 4.阕则串口监视器中显示的item的值为（）A 255B. 0c. 5001009 如图，该指令属于哪类堤程结构?Ol 如果执行■否则A循环结构顺序结构分支（选择）结构D.嵌套结构O A O 0 O C O D10 以下电路中, 属于串联电路的是？11如里程序指令，执行一次循环过程将会在串口监视器上输出 4叫几行内容？初始化A. 1B. 3C. 4D. 10O A OB O C O D12 4节五号干电池并联后的电压为？A 4. 5V b. 6Vc. 1. 5Vd. 2VO A O 0 O C O D执行©ZD 打印《自动换行》 ■ 10使用。
从 到 步长为13以下说法中，对"Arduino"表述不正确的是?A不支持图形化的编程方式B.指一种微电脑控制板C-指一种程序开发工具D,支持使用C语言进行编程141 = ^是以下哪个定律的表达公式?RA.墨菲定律B.欧姆定律C.安培定律D一库仑定律0 A O B 0 C O DR tSffl 15在绐制流程图时，我们用哪种符号表示分支（选择）结构?a b c d “人aB. dc. bD. c16以下电路图中，正确的是?B. dc. bD. c17以下电路符号中，表示发光二极管的是?4.弗©二18下图中，灯泡电阻300Q,电压表处测得的电压是多少? <0^3VC. IVD. 4VO A O 0 O C O D19以下属于“逻辑”运算符的指令是哪个?4陶0 A O B O C O D20如下面包板搭建中，对应的电路图正确的是?6^21根据导电性能可以把物质分为?A超导体B.导体C.半导体D,绝缘体22三极管中包括那几部分?A.基极D.集电极C,接收极D.发射极O A OB 0 C O D 23以下程序，不合理的是?□ A □ B □ C □ D24 一个完整的电路要包括?A.导线B 电源C.开关D.用电器 0 A O B O C 0 D 25下列哪些符号可以表示电源正极？ 为《溷口并整值 为tUD 并联值I ，。
全国青少年机器人技术等级试卷(三级)
全国青少年机器人技术等级试卷（三级）
一、在机器人编程中，用于控制机器人运动并决定其行动顺序的是？
A. 传感器
B. 执行器
C. 控制器
D. 电源（答案：C）
二、下列哪项技术不是机器人视觉系统常用的？
A. 图像处理
B. 物体识别
C. 声音定位
D. 光学字符识别（答案：C）
三、机器人通过什么方式获取周围环境的信息？
A. 内部存储器
B. 外部传感器
C. 中央处理器
D. 电机驱动（答案：B）
四、在机器人设计中，用于将电能转换为机械能，驱动机器人运动的部分是？
A. 传动装置
B. 执行器
C. 控制器
D. 感应器（答案：B）
五、以下哪种语言常用于机器人编程？
A. HTML
B. Python
C. CSS
D. JavaScript（答案：B）
六、机器人导航系统中，用于确定机器人当前位置和规划行进路径的技术是？
A. SLAM（即时定位与地图构建）
B. OCR（光学字符识别）
C. NFC（近场通信）
D. GPS（全球定位系统）（在室内环境中，通常不依赖GPS）（答案：A）
七、在机器人竞赛中，常用于实现机器人自动避障和路径规划的传感器是？
A. 红外传感器
B. 温度传感器
C. 光照传感器
D. 压力传感器（答案：A）
八、机器人动力学主要研究的是？
A. 机器人的形状设计
B. 机器人的材料选择
C. 机器人在运动过程中的力和运动关系
D. 机器人的颜色搭配（答案：C）。
全国青少年机器人技术等级考试三级PPT课件
A
电流表
电荷
电流的强弱
表示电流强弱的物理量是电流强度，简称电流。电流是指单位 时间内通过导体任一横截面的电荷量。电流通常用大写字母I表示。
电流的基本单位是安培，简称安，符号慢A。电流的单位除了 安培Ａ，常用的还有毫安mA，微安uA。换算公式为:1A=1000mA 1mA=1000uA，电流的大小使用电流表（安培表）进行测量。电流 表需要串联在电路中。
电路基础知识
实践
1、分别将100Ω、10kΩ的电阻串入电路，观察发光二极 管的亮度。
+ 3V-
100Ω
2、将电位器串入电路，调节电位器，观察发光二极管 的亮度
注意：LED发光二级管长管脚为正极； 钮扣电池正级向上扣在电池盒中（电池 盒突出部管脚为正线）；旋钮电位器1、 3管脚连接到电路中，则相当于连入最大 阻值。将2管脚与1或3管脚连接到电路 中，旋转旋钮可以起到改变电阻大小 的 作用；面包板左右两侧红线一侧那一列 互通，用来插入电源正级。蓝线一侧一 列互通，用来插入电源负极。中间横排 互通；按钮按键 有字的一侧两个管脚互 通。
+-
6V
基础知识 Basic knowledge
电路基础知识
01
模拟量、数字量
03 05 图形化编程软件
二极管、三极管
02
流程图、程序结构
04
变量与函数
06
二极管
二极管具有单向导电性，当二极管两端加入正向电压时，二极管导通；当加入反向电压时，二极管 截止。代表符号为：
二极管的正向特性： 使二极管导通最低电压称为门槛电压。当二极管外加正向电压低于门槛电压时，二极管不导通，电
中用
来表示。
2、变阻器
能够通过调节改变接入电路中电
2020年6月全国青少年机器人技术等级考试理论综合试卷(三级)
青少年机器人技术等级考试理论综合试卷（三级）一、单选题(共20题，共80分)1.Arduino UNO主控板数字信号引脚的工作模式，下列说法正确的是？A. 有数字信号输入模式、数字信号输出模式两种B. 有数字信号输入模式、数字信号输出模式、内部下拉数字信号输入模式三种C. 有数字信号输入模式、数字信号输出模式、内部上拉数字信号输入模式三种D. 有高电平模式、低电平模式两种8957试题类型：单选题标准答案：C试题难度：一般试题解析：考生答案：A考生得分：0是否评分：已评分评价描述：2.执行如下语句,串口监视器的显示值是？A. 0B. 1C. 255D. 2568690试题类型：单选题标准答案：A试题难度：一般试题解析：考生答案：A考生得分：4是否评分：已评分评价描述：3.在我们的日常生活中接触过许多家用电器，比如电灯、电冰箱、洗衣机、电脑等，家用电器之间的连接方法是?A. 都是串联B. 都是并联C. 可以串联，也可以是并联D. 多盏电灯应该是串联，电脑与电冰箱等应该并联8596试题类型：单选题标准答案：B试题难度：试题解析：考生答案：B考生得分：4是否评分：已评分评价描述：4.执行下列语句，3秒后，2、3引脚的状态？A. 高、低B. 低、高C. 高、高D. 低、低8894试题类型：单选题标准答案：B试题难度：一般试题解析：考生答案：A考生得分：0是否评分：已评分评价描述：5.读取电路中按键的返回值时，使用下列哪个模块?A.B.C.D.8847试题类型：单选题标准答案：A试题难度：一般试题解析：考生答案：B考生得分：0是否评分：已评分评价描述：6.对此模块描述正确的是？A. 此模块一共循环1次B. 此模块一共循环4次C. 此模块一共循环5次D. 此模块一共循环6次8738试题类型：单选题标准答案：C试题难度：试题解析：考生答案：C考生得分：4是否评分：已评分评价描述：7.下列流程图中，没有选择结构语句的是？A.B.C.8721试题类型：单选题标准答案：A试题难度：一般试题解析：考生答案：C考生得分：0是否评分：已评分评价描述：8.下列电路中，属于串联电路的有?A.B.C.D.8941试题类型：单选题标准答案：C试题难度：一般试题解析：考生答案：A考生得分：0是否评分：已评分评价描述：9.电压过高会对人体造成伤害，经验表明人体安全电压不得高于?A. 220VB. 36VC. 12VD. 5V8565试题类型：单选题标准答案：B试题难度：试题解析：考生答案：B考生得分：4是否评分：已评分评价描述：10.在常温情况下，下列物体属于绝缘体的是?A. 石墨B. 普通橡胶C. 水银D. 潮湿的木头8612试题类型：单选题标准答案：B试题难度：试题解析：考生答案：B考生得分：4是否评分：已评分评价描述：11.利用光敏电阻传感器向Arduino模拟输入A3口发送信息，下列值可能是返回值的是？A. -128B. 256C. -52D. 10248910试题类型：单选题标准答案：B试题难度：试题解析：考生答案：B考生得分：4是否评分：已评分评价描述：12.下图是一个按键控制LED灯的电路连接图，和对应的程序。

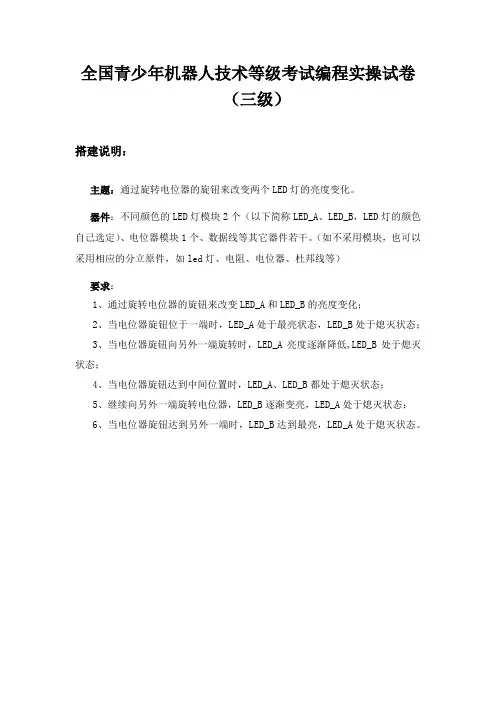

全国青少年机器人技术等级考试实操题(三级)
全国青少年机器人技术等级考试编程实操试卷
（三级）
搭建说明：
主题：通过旋转电位器的旋钮来改变两个LED灯的亮度变化。
器件：不同颜色的LED灯模块2个（以下简称LED_A、LED_B，LED灯的颜色自己选定）、电位器模块1个、数据线等其它器件若干。
（如不采用模块，也可以采用相应的分立原件，如led灯、电阻、电位器、杜邦线等）
要求：
1、通过旋转电位器的旋钮来改变LED_A和LED_B的亮度变化；
2、当电位器旋钮位于一端时，LED_A处于最亮状态，LED_B处于熄灭状态；
3、当电位器旋钮向另外一端旋转时，LED_A亮度逐渐降低,LED_B处于熄灭状态；
4、当电位器旋钮达到中间位置时，LED_A、LED_B都处于熄灭状态；
5、继续向另外一端旋转电位器，LED_B逐渐变亮，LED_A处于熄灭状态；
6、当电位器旋钮达到另外一端时，LED_B达到最亮，LED_A处于熄灭状态。
全国青少年机器人技术等级三级带答案试卷(三级B)
全国青少年机器人技术等级考试试卷带答案（三级）B [单选题]:1.或门电路输入0和1，会输出（B）A.0B.1C.先输出0后输出1D.先输出1后输出0答案:B题型:单选题分数:22．我国家庭电路的电压值是（）A.1.5VB.36VC.220VD.380V答案:C题型:单选题分数:23.三极管是一种（）的半导体器件。
A.电压控制B.电流控制C.既是电压又是电流控制D.以上都对答案:B题型:单选题分数:24. 一个完整的电路由哪几部分构成（C）A.电源，用电器B.开关，用电器，导线C.电源，用电器，开关，导线D.电源，用电器，导线答案:C题型:单选题分数:25.下面可以实现延时5秒的是（）A.B.C.D.答案:A题型:单选题分数:26.读取电路中光敏电阻的返回值时，应该使用下列哪个模块（）A.B.C.D.答案:B题型:单选题分数:27.读取电路中按键按钮的返回值时，使用下列哪个模块（）A.B.C.D.答案:D题型:单选题分数:28.模块的返回值最大为（）。
A.0B.1C.255D.1023答案:D题型:单选题分数:29.通过按钮开关来控制LED灯，如果按键按下，LED点亮，否则熄灭。
在这种情况下，使用下面哪个模块更恰当（）A.B.C.D.答案:C题型:单选题分数:210.此模块表示的是（）A. 算术运算符B. 比较运算符C. 逻辑运算符D. 赋值运算符答案:B题型:单选题分数:211. 如下图所示，电流表的示数为（）A.L1的电流B.L2的电流C.L1和L2的总电流D.L1和L2的电流之差答案:D题型:单选题分数:212.下图所示电路的作用是通过光敏电阻获取当前关照强度，当光敏电阻上的关照强度增大时，通过A0引脚读取的数值（）。
A.不变B.变大C.变小D.以上都不对答案:C题型:单选题分数:213.有关模拟信号的说法正确的是（）A.在时间上连续的物理量B.在数值上连续的物理量C.时间上不连续、数值上连续的物理量D.在时间和数值上都连续的物理量答案:D题型:单选题分数:214.通过电位器模块控制舵机的转动，程序如下左图，当电位器旋转到如下右图所示位置是，舵机的转动角度是（）度方向。
2020年全国青少年机器人等级考试三级考试试题
2020 机器人等级考试三级考试试题一、单选题(共20 题，共80 分)Arduino UNO/Nano 主控板，下列程序模块返回值的最大值为？（）1.A. 90B. 180C. 1023D. 2047试题编号：20200828135038059试题类型：单选题标准答案：A试题难度：一般试题解析：2.我国家庭用电电压和正常状况下人体的安全电压分别为？（）A. 220V 24VB. 220V 36VC. 380V 24VD. 380V 36V试题编号：20200828135037591试题类型：单选题标准答案：B试题难度：一般试题解析：3.下列数据中，不属于模拟信号的有？（）A. 声音的音量B. 光线的强弱C. 水龙头流量的变化D. 公园里游园的人数试题编号：20200828135037872试题类型：单选题标准答案：D试题难度：一般试题解析：程序如下，串口监视器输出的值是？（）4.A. 4B. 5C. 6D. 不确定试题编号：20200828135038247试题类型：单选题标准答案：B试题难度：一般试题解析：5. 有关串联电路，下列说法不正确的是？（）A. 串联电路中各处电流相等B. 串联电路两端的电压等于电路中各部分器件两端电压之和C. 串联电路的总电阻等于电路中各部分器件电阻之和D. 串联电路中开关的作用与其位置有关试题编号：20200828135038278试题类型：单选题标准答案：D试题难度：一般试题解析：Arduino UNO/Nano 主控板，执行如下程序模块后，正常情况下，引脚 3 输出的电压为？（）6.A. 0VB. 1.5VC. 3.5VD. 5V试题编号：20200828135037809试题类型：单选题标准答案：D试题难度：一般试题解析：下图所示的 4 个电路中，电路搭设正确的是？（）7.A. AB. BD. D试题编号：20200828135037763试题类型：单选题标准答案：D试题难度：一般试题解析：8. HC-SR04 超声波传感器有如下 4 个引脚，用于将数据传送到主控板的引脚是？（）A. GNDB. VCCC. TrigD. Echo试题编号：20200828135038091试题类型：单选题标准答案：D试题难度：一般试题解析：程序模块如下，串口监视器输出的最后一个数值是？（）9.A. 10B. 11C. 12试题编号：20200828135038169试题类型：单选题标准答案：D试题难度：一般试题解析：10. Arduino UNO/Nano 主控板，具有模拟输出功能的引脚数量是？（）A. 6B. 8C. 14D. 20试题编号：20200828135037950试题类型：单选题标准答案：A试题难度：一般试题解析：按键模块连接到 2 引脚，LED 灯模块连接到 3 引脚，程序如下，下列说法正确的是？（）11.A. 按键按下后 LED 点亮B. 按键按下后 LED 灯熄灭C. 按键按下后 LED 灯闪烁D. 按键按下后，LED 灯可能点亮也可能熄灭试题编号：20200828135038122试题类型：单选题标准答案：D试题难度：一般试题解析：Arduino UNO/Nano 主控板，图示模拟输入模块返回值的范围是？（）12.试题编号：20200828135038013试题类型：单选题标准答案：D试题难度：一般试题解析：13. 以下物质中不是导体的是？（）试题编号：20200828135037638试题类型：单选题标准答案：C试题难度：一般试题解析：14.下列图中 LED 灯和面包板实现串联的是？（）A. 0~1B. 0~255C. 255~1023D. 0~1023A. 铜线B. 铅笔芯C. 橡皮D. 铁栏杆A. AB. BC. CD. D试题编号：20200828135037669试题类型：单选题标准答案：B试题难度：一般试题解析：电路如图所示，通过引脚 D6 控制 LED 灯，能让 LED 灯点亮的程序模块是？（）15.A. AB. BC. CD. D试题编号：20200828135037841试题类型：单选题标准答案：C试题难度：一般试题解析：16. 纯电阻电路中，以下对欧姆定律阐述正确的是？（）A. 电路中导体的电流与导体两端的电压成正比，与导体的电阻也成正比B. 电路中导体的电流与导体两端的电压成正比，与导体的电阻也成反比C. 电路中导体的电流与导体两端的电压成反比，与导体的电阻也成正比D. 电路中导体的电流与导体两端的电压成反比，与导体的电阻也成反比试题编号：20200828135037731试题类型：单选题标准答案：B试题难度：一般试题解析：以下模块在流程图绘制时，对应的符号为？（）17.A.B.C.D.试题编号：20200828135037919试题类型：单选题标准答案：D试题难度：一般试题解析：18. 以下表示电源正极的符号有？（）A. VccB. -C. GNDD. Vss试题编号：20200828135037700试题类型：单选题标准答案：A试题难度：一般试题解析：如下图所示的循环模块，正常情况下，模块会循环（）次。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
青少年机器人技术等级考试理论综合试卷（三级）分数：100 题数：30一、单选题(共20题，共80分)1.Arduino UNO主控板数字信号引脚的工作模式，下列说法正确的是？A. 有数字信号输入模式、数字信号输出模式两种B. 有数字信号输入模式、数字信号输出模式、内部下拉数字信号输入模式三种C. 有数字信号输入模式、数字信号输出模式、内部上拉数字信号输入模式三种D. 有高电平模式、低电平模式两种试题编号：20200604154028957试题类型：单选题标准答案：C试题难度：一般试题解析：考生答案：A考生得分：0是否评分：已评分评价描述：2.执行如下语句,串口监视器的显示值是？A. 0B. 1C. 255D. 256试题编号：20200604154028690试题类型：单选题标准答案：A试题难度：一般试题解析：考生答案：A考生得分：4是否评分：已评分评价描述：3.在我们的日常生活中接触过许多家用电器，比如电灯、电冰箱、洗衣机、电脑等，家用电器之A. 都是串联B. 都是并联C. 可以串联，也可以是并联D. 多盏电灯应该是串联，电脑与电冰箱等应该并联试题编号：20200604154028596试题类型：单选题标准答案：B试题难度：试题解析：考生答案：B考生得分：4是否评分：已评分评价描述：4.执行下列语句，3秒后，2、3引脚的状态？A. 高、低B. 低、高C. 高、高D. 低、低试题编号：20200604154028894试题类型：单选题标准答案：B试题难度：一般试题解析：考生答案：A考生得分：0是否评分：已评分评价描述：5.读取电路中按键的返回值时，使用下列哪个模块?A.B.C.D.试题编号：20200604154028847试题类型：单选题标准答案：A试题难度：一般试题解析：考生答案：B考生得分：0是否评分：已评分评价描述：6.对此模块描述正确的是？A. 此模块一共循环1次B. 此模块一共循环4次C. 此模块一共循环5次D. 此模块一共循环6次试题编号：20200604154028738试题类型：单选题标准答案：C试题难度：试题解析：考生答案：C考生得分：4是否评分：已评分评价描述：7.下列流程图中，没有选择结构语句的是？A.B.C.试题编号：20200604154028721试题类型：单选题标准答案：A试题难度：一般试题解析：考生答案：C考生得分：0是否评分：已评分评价描述：8.下列电路中，属于串联电路的有?A.B.C.D.试题编号：20200604154028941试题类型：单选题标准答案：C试题难度：一般试题解析：考生答案：A考生得分：0是否评分：已评分评价描述：9.电压过高会对人体造成伤害，经验表明人体安全电压不得高于?A. 220VB. 36VC. 12VD. 5V试题编号：20200604154028565试题类型：单选题标准答案：B试题难度：试题解析：考生答案：B考生得分：4是否评分：已评分评价描述：10.在常温情况下，下列物体属于绝缘体的是?A. 石墨B. 普通橡胶C. 水银D. 潮湿的木头试题编号：20200604154028612试题类型：单选题标准答案：B试题难度：试题解析：考生答案：B考生得分：4是否评分：已评分评价描述：11.利用光敏电阻传感器向Arduino模拟输入A3口发送信息，下列值可能是返回值的是？A. -128B. 256C. -52D. 1024试题编号：20200604154028910试题类型：单选题标准答案：B试题难度：试题解析：考生答案：B考生得分：4是否评分：已评分评价描述：12.下图是一个按键控制LED灯的电路连接图，和对应的程序。
当按键断开和闭合时，LED灯的状A. 亮灭B. 灭亮C. 不确定灭D. 灭灭试题编号：20200604154028879试题类型：单选题标准答案：C试题难度：一般试题解析：考生答案：B考生得分：0是否评分：已评分评价描述：13.下图程序运行结束后，串口监视器显示的x的数值是多少？A. 0B. 1C. 10D. 无结果试题编号：20200604154028674试题类型：单选题标准答案：D试题难度：一般试题解析：考生答案：C考生得分：0是否评分：已评分评价描述：14.LED灯连接D3引脚，下图所示是通过光敏电阻控制LED灯亮度的电路和程序，当光敏电阻上的亮度（）。
A. 不变B. 变亮C. 变暗D. 闪烁试题编号：20200604154028784试题类型：单选题标准答案：C试题难度：一般试题解析：考生答案：C考生得分：4是否评分：已评分评价描述：15.下图程序运行结束后，串口监视器显示的x的数值是多少？A. 0B. 1C. 11D. 12试题编号：20200604154028643试题类型：单选题标准答案：C试题难度：一般试题解析：考生答案：C考生得分：4是否评分：已评分评价描述：16.执行以下语句后x,y,z的值是？A. x=10,y=40,z=30B. x=10,y=50,z=40C. x=10,y=20,z=30D. x=50,y=30,z=10试题编号：20200604154028753试题类型：单选题标准答案：C试题难度：一般试题解析：考生答案：C考生得分：4是否评分：已评分评价描述：17.下列关于电阻叙述正确的是？A. 电路两端的电压越大，电路中的电阻就越大B. 通过导体的电流强度减小，导体的电阻就增大C. 导体的电阻跟电压成正比，跟电流强度成反比D. 导体的电阻表示导体对电流阻碍的性质，不随电压、电流的改变而改变试题编号：20200604154028627试题类型：单选题标准答案：D试题难度：试题解析：考生答案：B考生得分：0是否评分：已评分评价描述：18.理想二极管的反向电阻为？A. 0ΩB. 无穷大C. 约1KΩD. 220Ω试题编号：20200604154028800试题类型：单选题标准答案：B试题难度：试题解析：考生答案：C考生得分：0是否评分：已评分评价描述：19.Arduino UNO或Nano主控板，通过电位器旋转控制舵机的角度程序运行，下列说法不正确的是A. 电位器连接在A1引脚，舵机连接在A0引脚B. 电位器从一端旋转至另外一端时，舵机的角度在45度和135之间变化C. 当电位器转动到中间位置时，舵机停留在45度D. 程序中通过变量potVal分别保存电位器的返回值和映射后的角度试题编号：20200604154028926试题类型：单选题标准答案：C试题难度：一般试题解析：考生答案：C考生得分：4是否评分：已评分评价描述：20.Arduino UNO主控板采用的是ATmega328P-PU处理器，该处理器的主频为？A. 4MHzB. 8MHzC. 16MHzD. 32MHz试题编号：20200604154028817试题类型：单选题标准答案：C试题难度：试题解析：考生答案：B考生得分：0是否评分：已评分评价描述：二、多选题(共5题，共10分)21.Arduino UNO主控板，下列同时具有数字信号输入、输出和模拟信号输入的引脚有？A. 3B. 5C. A4D. A5试题编号：20200604154028977试题类型：多选题标准答案：C|D试题难度：一般试题解析：考生答案：A|B考生得分：0是否评分：已评分评价描述：22.下列模块中，属于选择结构的模块有哪些？A.B.C.D.试题编号：20200604154029062试题类型：多选题标准答案：A|B试题难度：试题解析：考生答案：B|A考生得分：2评价描述：23.关于PWM，以下说法不正确的有？A. 当占空比为10%是，等效输出电压为4.5VB. 可以利用PWM管脚实现模拟信号输入C. PWM是指在数字系统中，通过调整占空比来实现模拟输出D. UNO主控板，A0-A5管脚具有PWM模拟输出功能试题编号：20200604154029002试题类型：多选题标准答案：A|B|D试题难度：试题解析：考生答案：D|C考生得分：0是否评分：已评分评价描述：24.如图所示的电路中，下列说法正确的是？A. 电流表A1测量的是通过灯L1的电流B. 电流表A2测量的是通过灯L2的电流C. L1和L2两端的电压是相同的D. A2测量的是干路的电流试题编号：20200604154029015试题类型：多选题标准答案：A|B|C|D试题难度：一般试题解析：考生答案：A|B|C考生得分：0评价描述：25.对于这个模块，下列说法正确的是?A. 属于逻辑符号模块B. 此模块可以实现两边条件只要有一个成立，则整体为“真”C. 此模块的作用是可以实现两边条件要全都成立，则整体为“真”D. 此模块为逻辑非模块试题编号：20200604154029047试题类型：多选题标准答案：A|B|C试题难度：试题解析：考生答案：B|A考生得分：0是否评分：已评分评价描述：三、判断题(共5题，共10分)26.旋转电位器模块和按键模块都属于模拟输入传感器。
正确错误试题编号：20200604154029140试题类型：判断题标准答案：错误试题难度：试题解析：考生答案：正确考生得分：0是否评分：已评分评价描述：27.变量的值在程序中不可以发生改变。
正确错误试题编号：20200604154029156试题类型：判断题标准答案：错误试题难度：试题解析：考生答案：错误考生得分：2是否评分：已评分评价描述：28.导体两端电压为0时，导体的电阻也为0。
正确错误试题编号：20200604154029109试题类型：判断题标准答案：错误试题难度：试题解析：考生答案：正确考生得分：0是否评分：已评分评价描述：29.在电路搭接过程中，只要操作认真，短路对电路是没有影响的。
正确错误试题编号：20200604154029093试题类型：判断题标准答案：错误试题难度：一般试题解析：考生答案：错误考生得分：2是否评分：已评分评价描述：30.并联电路中，各支路电流与电阻成反比。
正确错误试题编号：202006041540290001试题类型：判断题标准答案：正确试题难度：一般试题解析：考生答案：正确考生得分：2是否评分：已评分评价描述：。
