项目4 地面腕臂装配
(高速)腕臂地面组装作业技能评价表 - 副本

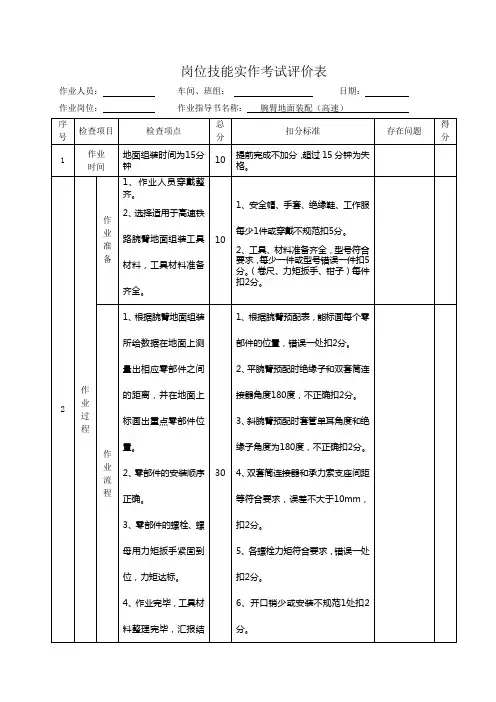

岗位技能实作考试评价表作业人员:车间、班组:日期:作业岗位:作业指导书名称:腕臂地面装配(高速)序号检查项目检查项点总分扣分标准存在问题得分1 作业时间地面组装时间为15分钟10提前完成不加分,超过15分钟为失格。
2 作业过程作业准备1、作业人员穿戴整齐。
2、选择适用于高速铁路腕臂地面组装工具材料,工具材料准备齐全。
101、安全帽、手套、绝缘鞋、工作服每少1件或穿戴不规范扣5分。
2、工具、材料准备齐全,型号符合要求,每少一件或型号错误一件扣5分。
(卷尺、力矩扳手、钳子)每件扣2分。
作业流程1、根据腕臂地面组装所给数据在地面上测量出相应零部件之间的距离,并在地面上标画出重点零部件位置。
2、零部件的安装顺序正确。
3、零部件的螺栓、螺母用力矩扳手紧固到位,力矩达标。
4、作业完毕,工具材料整理完毕,汇报结束。
5、回答提问。
301、根据腕臂预配表,能标画每个零部件的位置,错误一处扣2分。
2、平腕臂预配时绝缘子和双套筒连接器角度180度,不正确扣2分。
3、斜腕臂预配时套管单耳角度和绝缘子角度为180度,不正确扣2分。
4、双套筒连接器和承力索支座间距等符合要求,误差不大于10mm,扣2分。
5、各螺栓力矩符合要求,错误一处扣2分。
6、开口销少或安装不规范1处扣2分。
7、辅助人员仅限于协助扶持、固定零部件,严禁帮助领料、提醒作业人员等,否则每次扣作业人员2分。
3 作业质量符合腕臂地面组装按顺序作业流程301、根据腕臂地面组装作业流程,所给数据未进行测量、标画及相关重点零部件未按照顺序组装每项扣5分。
2、问题回答未到关键点每次扣2分。
4 作业安全及其他1、按规定穿戴劳动防护用品。
2、执行作业安全规定。
201、出现划伤、碰伤扣10分。
2、正确使用工具,不正确使用每次扣2分,损坏工具、材料每次扣5分。
考评员:总得分:。
地铁接触网腕臂安装施工工艺

1、链型悬挂腕臂安装工艺示意图
2.链型悬挂腕臂安装工艺控制要点
(1)平腕臂、定位管安装水平;腕臂底座安装横平竖直;全线螺栓穿向统一,
方向正确,保证紧固力矩避免底座旋பைடு நூலகம்。
(2)绝缘子安装注意伞群方向,漏水口向下,防水爬电距离远的靠近带电侧; (3)全线螺栓穿向统一,外露至少两个丝牙。
(4)腕臂装配:双线支承线夹与腕臂套管双耳中心间距,一般为100~250mm; 平腕臂末端、位器的定位管端部外露长度150~250mm,平腕臂、定位管端头应配 戴管帽,如对腕臂或定位管端头经过加工的,需先做防腐再戴管帽。
腕臂柱的装配

腕臂柱的装配第一节腕臂柱组成1、腕臂柱的装配在现在的应用中,是最多、最广的一种支持装置。
2、从装配的结构形式较多(由于支柱位置、曲线半径、侧面限界等),按现在的类型主要分为:中间柱、转换柱、中心柱、道岔柱、定位柱。
如下图:(1)中间柱在区间和站场使用较多。
(2)转换柱在锚段关节的两锚柱之间,实现工、非支转换的支柱。
(3)中心柱在四跨锚段关节的两转换之间的支柱。
(4)道岔柱用于支持道岔处两工作支悬挂的支柱。
(5)定位柱多用于站场两端,仅起定位作用的支柱。
3、腕臂柱的装配,根据支柱在线路位置的不同(如直线、曲线内侧、曲线外侧等),侧面限界的不同,它的装配形式也都不同。
根据下面的腕臂柱结构图,可以看出一个完整的腕臂柱装配,主要是由支持装置和定位装置组成。
一、支持装置作用:支持接触悬挂,传递接触悬挂的负荷给支柱。
组成:由腕臂、水平拉杆及压管、绝缘子及其它连接零部件。
1、腕臂(1)、作用:用来支持接触悬挂,并起传递负荷的作用。
(2)、所用材料:一般是用圆形钢管制成、槽钢和角钢。
(3)、型号:2"-3.0,1½"-2.8,(按钢管的粗细和长度确定型号),TG型为加强腕臂。
(4)、按其电气性能分为绝缘腕臂和非绝缘腕臂。
2、水平拉杆(杵环杆)及压管(1)、水平拉杆只能承受拉力。
(2)、用料:一般用直径Ø16的圆钢制成。
(3)、型号:10、12、14、16、18、21、23,(按长度确定)。
(4)、安装时注意事项:水平拉杆的杵头侧与绝缘子连接,耳环侧与调节板连接,耳环侧的焊口应朝下。
(5)、在受压和难以判断是受拉还是受压的时候应采用压管。
(6)、用料:一般用1½"、1"的钢管制成。
(7)、型号:Y-19,Y-23,(按长度确定)。
(8)、安装时注意事项:①压管与棒式绝缘子连接时,防滑顶丝与铁锚压板开口朝上,棒瓷漏水口朝下。
②在调整压管时,使其保证套管内余留200mm。
③在紧固铁锚压板和抱箍时应该注意U型螺栓两侧受力均衡。
接触网设备检修与维护—接触网腕臂的预配和安装

6折角形铝合金定位器;7定位线夹;8管帽;9铝合金定位管
(二)腕臂类型 (1)正定位器腕臂的相应尺寸,如图9-1-3所示。
图9-1-3 正定位器腕臂尺寸 (2)反定位器腕臂的相应安装图,如图9-1-4所示。
腕臂长度计算与支柱所在位置和用途密切相关,直线和曲线计算方法 不同。同样是曲线,支柱在曲线外侧和曲线内侧时的计算方法也不同。 转换柱与中心柱、正定位和反定位的计算方法也有区别。现就最常见的 几种情况分别作简单介绍。
1. 直线和曲线支柱腕臂长度计算 直线与曲线外侧中间柱腕臂长度计算示意图如图9-1-6所示。
(六)腕臂安装 预配好的腕臂装置运输到施工现场后进行整体吊装。 安装步骤依次为:斜腕臂与绝缘子安装、平腕臂与绝缘子连接、腕臂 支撑与斜腕臂连接、承力索座与承力索连接。定位管、定位器、定位管 拉线(或定位管支撑)、电气跳线等的安装在接触线放线之后依次进行。 (1)松开已安装在腕臂下底座上的棒式绝缘子的压板,将斜腕臂的一 端插入绝缘子孔内,先不紧固螺栓,待斜腕臂安装到位后再用双套压板 压紧腕臂管。 (2)松开已安装在腕臂上底座上的棒式绝缘子的压板U形螺栓,并取 下连接螺栓销,将平腕臂的带定位孔的一端插入绝缘子孔内,调整好位 置,使之与绝缘子上的螺栓销准确连接,并装好螺母及开口销,开口销 两肢掰开夹角在120°~130°。然后紧固连接U形螺栓至规定紧固力矩 (数据由绝缘子厂家提供)。 (3)解开腕臂支撑捆扎,将支撑一端与腕臂上的套管单耳连接,注意 装好开口销。 (4)用规定的紧固力矩(100 N·m)紧固套管座上的M20螺栓。
3 适用范围
1. 新职、转岗接触网工中级资格性培训; 2. 接触网工安全等级二级培训。
腕臂预配作业指导书

腕臂预配作业指导书一、施工准备1、劳动组织2、工机具3、主要材料、设备二、网件力矩表1、腕臂预配的技术标准○1腕臂及定位装置零件上的螺栓紧固力矩符合设计要求;螺栓、销钉的穿向详图如下:○2腕臂预配时,平腕臂、斜腕臂、承力索座、套筒座、定位管、定位环等必须保持在同一水平面内。
○3所有止动垫圈(承力索座压块的紧固螺栓、套管单耳的U型螺栓、定位环的U型螺栓、定位线夹螺栓等)必须等到最终调整完成后,方可扳动到位。
所有止动垫圈的短止动肢贴紧螺母,长止动肢贴紧本体。
○4腕臂组装完成后,分别进行标记安装区间及支柱号,当为关节双腕臂安装时,需要标明安装在支柱的上行方向或下行方向。
○5各类零件的紧固力矩值,见提供的力矩值,严禁超力矩紧固。
三、腕臂预配工艺流程图组装腕臂及根据预制表做提料单测量、下料、腕臂打孔结束定位装置1、提料预制组根据腕臂预配表提取材料,从库房领取,并进行外观检查和型号数量确认、零部件活动部分应保证灵活,严禁使用不合格品。
2、下料根据腕臂预制表,在作业台上用钢卷尺测量出平、斜腕臂、定位管及腕臂支撑的下料长度,并用划线(用0.5mm黑色或红色)笔在管上做标识。
将腕臂管、定位管及腕臂支撑管用卡具卡紧,用切割机切取预配所需用料,断面应整齐且与本体垂直。
平、斜腕臂下料后需在与棒式复合绝缘子相连端单侧钻孔,打眼。
3、腕臂预配腕臂安装的顺序:依次为斜腕臂与复合绝缘子的连接安装、平腕臂与绝缘子的连接、腕臂支撑与斜腕臂的连接。
(1)平腕臂1)根据施工组装图及预配表在预配作业平台进行平腕臂上各部件的安装:平腕臂上安装的零件包括:①支撑管卡子②套管双耳③承力索座④管帽2)根据施工组装图及预配表领料,对照结构示意图检查零部件是否齐全;检查零件是否有影响使用的质量缺陷或变形;紧固件之间的配合是否灵活。
3)根据施工组装图及预配表,确定平、斜腕臂、定位管的长度后(所有管类在现场切割后,需要用自喷锌重新镀锌保护),并用油性记号笔在管上做标识,标明站区、锚段、支柱号。
腕臂装配安装要求和计算

L3
套
Q235A
套
铝绞线
m
60/48
套
套
数量 1 1 1 1 1 1 1 1 1 1 1 1
1 1
1 2 4.5 3/1 1
R≥4500m正线中间柱
正定位装配零件选用表
零件5 零件8 零件10 零件11 上、下底座间距(mm) 侧面限界(m)
1890 1650 700
1280
1550
CX=2.6
1990 1730 700
JHJL0501(F JHJL0502(FS) JHJL0501(FD JHJL0502(FSX)
腕臂安装图
1、腕臂安装图 第一册 腕臂安装单线图[京 沪电化徐沪施(网)-050000],可根据平面布置 图查本图,再根据本图查腕臂安装图。
2、锚段关节、道岔平面图[京沪电化徐沪施 (网)-040000],根据本图可以了解关节的平面 布置和立面布置的有关设计。见锚段关节平面、 立面图的示意图。
R≥4500m正线中间柱 正定位装配结构图
R≥ 4500 m正 线中 间柱 正定 位装 配零 件表
序号
标准代号
1 代号见底座选用表 2 代号见底座选用表
3 QBZ2-8D
4 QBZ2-25/8D 5 JHJL61-89改
6 JHJL14-92 7 JHJL0318 8 JHJL61(X)-89改 9 JHJL12-04 10 JHJL375-98 11 JHJL62-89 12 JHJL63-2004(L=1050)
单耳腕臂(长度选用见附表)
60型定位环
腕臂支撑(长度选用见附表) 定位管(长度选用见附表)
铝合金矩形管定位器
Q235A 20#无缝钢管
2.1腕臂底座安装作业指导书

腕臂底座安装作业指导书一、作业准备1、支柱安装整正已到位,支柱安装检查记录监理工程师已签认。
2、腕臂底座安装位置轨道已到位,轨面红线已标注。
3、人员组织4、主要工、机具5、主要材料二、操作流程三、操作步骤及要点1、作业准备(1)根据施工计划,按施工平面布置图、柱型从料库领取腕臂底座。
(2)按要求进行外观检查,凡不合格品,严禁使用并退给材料员,材料员应予以标识,另隔离存放,待处理。
2、底座预配(1)将腕臂下底座与底座槽钢进行紧固,紧固力矩满足设计要求。
(2)将底座、抱箍用螺栓连接,检查底座各部分螺母垫圈是否齐全。
3、测量安装高度(1)根据施工图安装高度尺寸,一人系安全带上到安装位置,系好安全带,放下钢卷尺,地面人员配合测出安装位置,杆上人员用记号笔做出标记。
(2)确认测量安装高度。
4、腕臂底座安装(1)根据不同的柱型及安装类型,安装人员将腕臂底座运至所安装支柱下面。
(2)一人带小绳上杆至安装位置并打好安全带,地面人员绑好底座,杆上人员将底座拉至安装处。
(3)杆上人员按测量高度安装好底座,并用力矩扳手检测连接螺栓紧固力矩并达标。
完成后进行下一处安装。
5、结束(1)完成当天作业任务后,收回工具及剩余材料,乘车返回驻地。
(2)施工负责人填写安装记录。
四、技术标准1、上、下底座与支柱密贴,底座槽钢呈水平,双腕臂底座安装时,必须采用水平尺调平。
2、上、下底座槽钢与所安装处的线路平行且应在同一垂直面内。
3、底座固定螺栓应从底座穿向抱箍,紧固力矩符合设计要求。
五、注意事项1、底座安装前做好检查,各种销钉、螺栓、螺栓销所配的垫片、开口销等是否安全。
1、作业人员均应戴安全帽,以防工具、材料坠落伤人,小料、工具应用工具袋、晃绳传递,严禁抛扔,杆上作业人员应系好安全带,以防坠落。
交通运输类基本技能实际操作考试范围

交通运输类基本技能实际操作考试范围2018年交通运输类C类专业群无人报考,故只公布A、B两个专业群基本技能实际操作考试范围。
A类专业群一、实际操作考试范围二、其他关注内容(1)操作的熟练程度;(2)维修手册的查询;(3)操作全过程的5S;(4)工单填写的标准程度(如:单位、精确度等)。
B类专业群一、实际操作考试范围项目1:司机室照明灯电路设计接线(必考题)1.作业内容:按照电工手册技术要求,对日光灯照明电路进行安装。
2.作业要求1)合理选择和规范使用工具、电器、仪表2)作业流程规范合理3)布线合理、美观;元件安装整齐、牢固4)能正确检测电器和电路并能排除故障5)安全与文明作业3.考试时间:30分钟4.主要电器与工具空气开关,灯开关,日光灯管(30瓦-40瓦),启辉器,启辉器座,镇流器(30瓦-40瓦),日光灯灯座2个,灯架,钳子,改锥,螺钉若干,导线若干,剥线钳,万用表。
项目2:铁路主要技术设备的识别(必考题)1.作业内容:按照《铁道概论》大纲要求,利用软件识别铁路主要技术设备。
2.作业要求1)安全与文明作业2)正确安全合理使用软件3)正确识别相关设备及部件并在规定时间内提交答案。
3.考试时间:30分钟。
4.主要设备:计算机、铁路主要技术设备识别软件。
项目3:制动机五步闸试验(抽考题)1.作业内容:按照五步闸试验要求,对DK-1型电空制动机进行性能检查。
2.作业要求:1)正确操作制动机;2)作业流程合理;3)能根据试验数据分析制动机性能;4)安全与文明作业;3.考试时间:40分钟4.主要设备与工具:DK-1型电空制动机试验实训装置、扳手、秒表等。
项目4:接触网腕臂装配(抽考题)1.作业内容:直线区段正定位腕臂支柱装配及安装。
2.作业要求:1)自提工具、材料无误;2)根据安装图进行地面组装腕臂;3)定位装置符合要求;4)各项参数符合要求;5)各部受力正确、螺栓紧固。
6)作业过程符合安全有关规定;7)作业完毕,清理现场。
