高频火花试验机之优越性比较

合集下载

试验机的优点和组成

试验机的优点和组成

试验机的优点和组成试验机是一种能够对材料进行力学性能测试的设备,广泛用于各种工业和科学实验室中。

它们包括各种不同的设计和功能,但有一些共同的优点和组成部分。

本文将介绍试验机的这些优点和组成部分。

试验机的优点1.高精度和重复性:试验机用于对材料进行精确的力学性能测试,能够重复进行多次测试来确保数据的准确性和可靠性。

2.大量数据收集:现代试验机能够自动收集与材料性能相关的大量数据,以便进行分析和比较。

3.可配置性:试验机通常可以配置以进行多种不同类型的测试,使其成为多功能的工具。

4.生产效率:使用试验机,可以进行高速测试,从而提高生产效率,减少产品缺陷的发生。

5.用途广泛:试验机广泛应用于材料工程、商业实验室、学术研究和生产环境中,能够为各种不同的应用提供支持。

试验机的组成试验机由许多重要的部分组成,这些部分是通过合理的设计来实现试验机的高精确性和多重配置性。

1.驱动系统:驱动系统使试验机能够为样品提供适当的载荷。

它通常由气动、液压或电动马达组成,能够带动均质的负载。

2.控制系统:控制系统被设计成通过一系列不同的传感器和电子设备,以确保试验机完全精准的控制和监测。

3.夹持系统:夹持系统用于保持试样在正确的位置,并将其置于适当的受力状况下进行测试。

夹持系统还需要考虑适当的传送方式,以确保它对试样的影响最小。

4.数据采集系统:数据采集系统用于监测和收集试验机进行测试的数据。

它还可以通过实时数据反馈,来确保试验机对测试样品的完全控制能力。

5.转换器:转换器将检测到的力和位移信号转换为对应的电信号,以便控制系统进行处理和监测。

6.试样适配器:试样适配器是用来将试样适当放置在试验机内进行测试的部件。

7.加载框架:加载框架是试验机的基本结构,它提供了强大的结构支持以及可靠的力学基础。

总的来说,试验机是一种精华的工具,它拥有多种优点并由多个部件组成,这些部件设计特别主要是为了确保能够进行各种不同的测试类型,并且在测试过程中精确地控制和收集数据。

工频火花试验机校准常见问题论文

工频火花试验机校准常见问题论文

工频火花试验机校准常见问题论文摘要:工频电线电缆火花试验机是生产电线电缆时放在电线产品收线部分的在线检测设备,主要功能是用工频电压检测电线产品是否有漏铜破皮,表皮杂质,绝缘耐压等性能,是电线电缆性能测试中的关键设备之一,其的工作性能是否良好,对线缆的实际使用的安全性影响非常大,因此对火花试验机的校准也显得特别重要。

工频火花试验机是电线电缆性能试验中绝缘线芯火花试验需配备的一种火花试验机类型,在电线电缆生产企业大量使用。

因暂未有相关的国家检定规程或国家校准规范,本文以JJG(苏) 74-2008 《火花试验机检定规程》为校准依据,以高压表、电线电缆火花试验机检测仪(人工击穿装置)为主要标准装置对试验前准备、试验电压校验、灵敏度测试、稳定度测试等实际校准过程中注意事项及常见问题进行讨论。

1试验前准备工频火花试验机在正常工作过程中需产生稳定高压电场,若出现意外会对操作人员人身遭成不小伤害,所以在校准开始前需做一定的试验前准备。

1.1校准工作一般在生产车间进行,现场环境条件难控,生产人员杂乱,特别是南方地区,应尽量避免在极端潮湿天气进行校准,同时为有效预防个人误操作,和维持校准工作过程中的安全工作环境不受干扰,建议校准人员人数一般不低于2人。

1.2火花试验设备和收放线装置均应可靠接地。

由于企业安全管理和生产操作工人的安全意识不高,在实际校准过程中,不时会碰到火花试验机及收放线装置无可靠接地甚至不接地的情况,假若不进行接地检查,对操作人员会造成极大潜在安全威胁,也极易损坏火花试验机及校准标准装置。

1.3每次试验前应检查电极安全保护连锁装置,必须正常动作。

以保证在电极箱盖开启时,无法启动高压,确保安全。

1.4连接电极与高压表高压引线应有足够长度,保证周围人员与高压表高压连接点有足够的电气安全距离,应尽量避免高压引线线皮与火花试验机金属外壳或与地面接触,特别是在灵敏度测试时,以免击穿电流信号受到干扰,影响仪器击穿判断。

工频火花试验机

工频火花试验机

工频火花试验机工频火花试验机,亦称工频火花测试机,是一种每秒钟施加50次电压的交流火花试验机。

工频火花试验机是电线电缆生产过程中,用高电压来检验产品的破皮、针孔、裸铜等绝缘层质量的必备测试设备。

目录工频火花试验机概述工频火花试验机工作原理工频火花试验机重要参数工频火花试验机的操作工频火花试验机概述工频火花试验机,是交流火花试验机的一种,即每秒钟火花试验机会施加50次的电压,适用于对电线、电缆在线生产绝缘性能的检测。

工频火花试验机一般采纳固态交流调压及单片微处理器掌控技术,具有输出高压稳定(不受电网电压变化的影响)、检测灵敏度高、击穿计数无误差、抗干扰性强、击穿点明显等特点,且击穿时可自动记数,并生成报警。

工频火花试验机工作原理工频火花试验机实际上是一种在线弱点检测仪器,它将设定电压值依照肯定规律周期性的加载到绝缘线上,而导体部分则接地,这样在导体和绝缘表面形成一个电压差,从而可以检测绝缘层是否有不良。

被检线缆从珠链式高压极中通过,试验电压由工频高压变压器产生。

当线缆绝缘存在缺陷时,发生击穿,即高压变压器输出显现高压火花短路,其短路电流从高压变压器输出端经电极—绝缘缺陷处—电缆线芯—大地—高压变压器构成回路。

因此火花试验机及线芯都必需接地良好,否则短路电流将不能形成回路,并可能导致火花试验机外壳或电缆线芯带上不安全的高电压。

工频火花试验机重要参数1.输入电压:AC220V50HZ。

2.输出高压:0~15KV/0~25KV。

3.最大走线速度:400~600m/min240m/分钟(美标),480m/分钟(国标)。

4.电极长度:600或800mm800mm(美标),400mm(国标)。

5.试样最大直径为:Φ25~50mmφ25mm。

6.检测频率:50HZ。

7.容量:300/500VA。

8.检测电流:4—20MA。

工频火花试验机的操作1.准备工作(1)将高压旋扭逆时针到零位。

(2)工作方式为“挤出”状态时,置击穿选择按键于“不停机”位置,电源开关于“开”位置,电源指示灯亮表示有高压输出,按下自检按钮,报警灯亮,电铃响,高压指示灯不灭连续有高压输出。

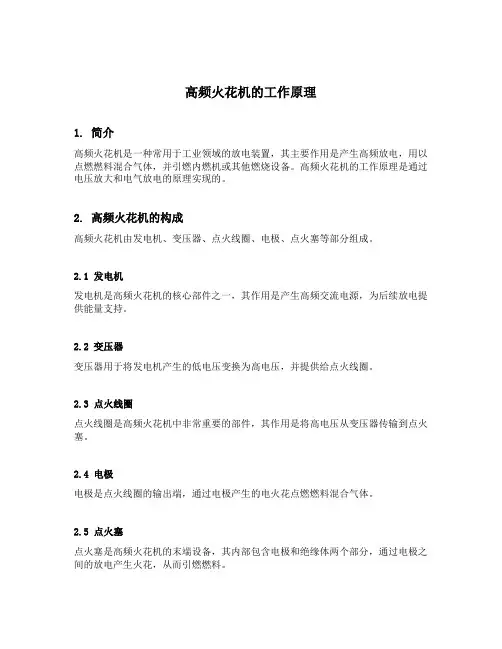

高频火花机的工作原理

高频火花机的工作原理

高频火花机的工作原理1. 简介高频火花机是一种常用于工业领域的放电装置,其主要作用是产生高频放电,用以点燃燃料混合气体,并引燃内燃机或其他燃烧设备。

高频火花机的工作原理是通过电压放大和电气放电的原理实现的。

2. 高频火花机的构成高频火花机由发电机、变压器、点火线圈、电极、点火塞等部分组成。

2.1 发电机发电机是高频火花机的核心部件之一,其作用是产生高频交流电源,为后续放电提供能量支持。

2.2 变压器变压器用于将发电机产生的低电压变换为高电压,并提供给点火线圈。

2.3 点火线圈点火线圈是高频火花机中非常重要的部件,其作用是将高电压从变压器传输到点火塞。

2.4 电极电极是点火线圈的输出端,通过电极产生的电火花点燃燃料混合气体。

2.5 点火塞点火塞是高频火花机的末端设备,其内部包含电极和绝缘体两个部分,通过电极之间的放电产生火花,从而引燃燃料。

高频火花机的工作过程可以分为以下几个阶段:3.1 发电机工作发电机将机械能转化为电能,产生高频交流电源,为后续的放电提供能量。

3.2 变压器变压发电机产生的低电压经过变压器放大,变换为高电压,并提供给点火线圈。

3.3 点火线圈工作点火线圈接收到高电压信号后,将其输出到电极上。

3.4 点火塞放电通过点火线圈输出的高电压,在电极之间形成电火花,点燃燃料混合气体。

3.5 燃料燃烧燃料混合气体在点火后燃烧,产生高温高压气体,驱动内燃机或其他燃烧设备工作。

4. 高频火花机的优势与应用高频火花机具有以下优势:•高频火花机的点火能力强,可在较低电压下快速点火。

•高频火花机的点火能量高,可在极短时间内产生大量的火花,保证燃料的快速燃烧。

•高频火花机的使用寿命长,击穿电极损耗小。

高频火花机广泛应用于各种燃烧设备中,包括汽车、发电机组、工业燃烧设备等,用于点火引燃燃料。

为确保高频火花机正常工作,需要进行维护与保养。

5.1 定期清洁定期清洁高频火花机的电极和点火塞,保持其表面洁净,避免灰尘和杂质的积累。

高频火花试验机校准方法研究

高频火花试验机校准方法研究
图2 3.2.2 使用点检法进行灵敏度检查 此方法用于检查按美国标准生产的高频火花试验机,不适用欧 盟标准的高频火花试验机。 国内许多厂家的高频火花试验机都依据美国标准 UL1581-2001 《电线电缆和软线参考标准》制造,但是在美国标准 UL1581-2001 《电线电缆和软线参考标准》中没有对高频火花试验机的灵敏度提 出具体要求,而灵敏度作为高频火花试验机的一个重要指标,需要 进行定时校准。
科技论坛
高频火花试验机校准方法研究
黄元津 梁 林 潘万苗 徐 欣 朱妙根
浙江省台州市计量技术研究院,浙江 台州 318000
摘要:根据对 JB/T4278.10-2011,BS EN 62230:2007,UL1581-2001,IEC 62230 2006+A1:2013 等标准的综合研究,并通过对高频火 花试验机的高频电压、灵敏度等参数进行测量分析,提出了科学合理的高频火花试验机校准方法,并进行了验证。
关键词:火花试验机;高频;校准方法;灵敏度;稳定度 中图分类号:O461.2+3 文献标识码:B 文章编号:1006-8465(2017)12-0453-02
引言 在绝缘电线电缆的生产过程中,破皮瑕疵检测是一道重要的工 序,其检测效果直接影响电缆的品质。目前最为常用及规范的检测 方法是火花试验。火花耐电压试验所采用的试验电压形式有多种, 目前主要采用的是工频(50Hz)电压、高频(3kHz)电压和直流电 压等三种。,相对于工频火花机及直流火花机,高频火花试验机具有 体积小、检测线速快等许多优越获得了前所未有的广阔市场前景。 作为检测设备,为确保其准确性和可靠性,火花耐压试验机需定期 进行校准。在国内,针对工频火花机及直流火花机都有相应的校准 技术规范,而高频火花试验机至今尚无相应的技术标准和校准规范, 由此导致国内生产企业缺乏统一的技术参数,更没有有效的溯源方 法,也就无法保证其性能指标的准确可靠。 本文立足于高频火花试验机校准方法的研究,旨在为高频火花 试验机的量值溯源提供可靠的技术依据。 1 高频火花试验机的基本原理 带有绝缘层的电线电缆经过高频火花试验机进行耐电压试验。 试验时,将电线电缆等的导电线芯接地,产品以一定速度经过高频 火花试验机的高压电极,使绝缘层承受高压试验。 当电极电压达到一定数值(几千伏以上)时,可以近似认为,高 频火花试验机绝缘表面的空气电压即为电极电压,当电线电缆表面出 现缺陷、破损、漏丝、气孔等情况,高频火花试验机的高压电极与线 芯产生放电,相当于高频电压与地线瞬间短路,产生高压放电的现象, 并伴有火花出现,击穿绝缘层,以达到检查发现电线电缆绝缘层缺陷 的目的。目前我国的高频火花试验机主要采用 3KHz 的高频频率进行 检测,适用于汽车电线电缆、电子电线、变压器电线电缆,及工业用 的高频电线电缆的检测与验收。经过长期的生产实践证明,高频火花 试验机能达到与浸水耐电压试验的效果相同,但工作效率大大提升。 2 校准项目 高频火花试验机的技术指标主要有:试验电压有效值,试验电 压频率,灵敏度,稳定度,试验电极与珠链要求等,试验电极与珠 链要求可参照工频火花机的要求,这里不做说明。 3 校准方法 3.1 试验电压及电压频率的校准 (1)试验电压校准 让高频火花试验机的试验电极处于空载状态,将检测仪器的测 量高端与高频火花试验机的高压电极端连接,检测仪器的测量高端 的低端与高频火花试验机的接地端连接,如图 1 所示。调节高频火 花试验机输出电压至相关校准点,读取检测仪器的数据进行校准。 校准点应包含 3kV 点与最大电压值点,中间段再均匀选取 3 到 5 个 点。 检测仪器一般由分压器和显示仪器组成,分压器应可在高频下 使用,如采用电阻分压器,则电阻宜采用高阻值的纯电阻(最佳大于 100MΩ)。显示仪器可使用示波器或高频电压表。使用示波器,则其 电 压 测 量 精 度 应 优 于 ±1.5% ; 使 用高 频 电 压 表 ,则 其 精 度 应 优 于 ±1.0%,电压频率测量范围应大于(0~5)kHz。

谈谈国产镜面火花机的优劣点

谈谈国产镜面火花机的优劣点

谈谈国产镜面火花机的优劣点
标签:镜面火花机加工|国产镜面火花机
镜面电火花加工主要应用于复杂模具型腔、尤其是不便于进行抛光作业的复杂曲面的精密加工,可以省去手工抛光工序,提高零件的使用性能,对缩短模具制造周期,具有十分重要的实际意义。

任务事物都有两面性,有优点就有缺点,以国产镜面火花机为例,下面由鼎亿数控机械厂来谈谈它的缺点:
1、尺寸难控制。

2、火花机的手工省模难控制。

3、放电后再省模时间长。

4、加工成本比较高。

5、对铜材钢材要求较高。

高频火花实验机说明书及操作

高频火花实验机说明书及操作

高频火花实验机说明书及操作➢型号及安装➢运用➢操作原理1、型号及安装:TY112-1本检测机已通过国家GB3048.15-92与美国UL1581-1990标准使用前工作安装位置确保控制箱储备防水问题;输入电源为电流220V及标准底线;请确保高压电极与控制台、押出整套生产线地线串联;黄色按钮灯亮为手动复位,不亮为自动复位;红色按钮为手动复位键;2、运用:高频火花试验机是一款用以检测导体之针孔及破皮的高精密度仪器,它可以快速地检测出导体缺陷而不会破坏电导体,使用高频(3KHz)高压电极头取代传统电源频率(50 / 60Hz)高压电极头,可使其电极头大小缩至50mm,实是工厂一款信赖度很高的品管利器。

广泛运用于电线电缆检测。

在绝缘电线电缆的生产过程中,针对破皮、漏皮瑕疵检测。

更能快速的检测出整个电线的质量。

高频火花试验机体积小,是工频火花试验机的五分之一体积大,不管是在安装和搬运方便,检测速度高是工频火花试验机5倍,可装配在高速挤出流水在线实验。

对于一个用户,如果检测设备不好而降低整个生产线的速度,或者用更多的人力和时间去复绕检测那样将消耗更多的成本。

因此高频火花试验机是客户的亲睐。

国外高频火花试验机早已得到电线行业的认知。

3、操作原理:面板功能设定1. 关闭背板上ON/OFF电源开关。2. 打開背板上ON/OFF电源开关的同时﹐押下RESET按鍵不放3. 数字电压表及计数器上將显示CONSYS﹐表示此時可开始设定功能后放开RESET按鍵。4. 此時次页功能表上所列的四中主功能(Function) Lch﹐rUF﹐PCd﹐ELE中之第一种主功能Lch將显示在技术器上﹐而其对应之选择功能(Option)將显示在电压表上。5. 押下电压调整VOLTAGE ADJUST)用上(▲)下(▼)按鍵﹐可得到所要的选择功能(Option)。6.要設定下一個主功能(Function)押下COUNTER RESET按鍵﹐則該功能符号將显示在计数器上﹐而其对应的选择功能(Option)將显示在电压表上﹐此時押下电压调整(VOLTAGE ADJUST)用上(▲)下(▼)按鍵﹐可得到所要的选择功能(Option)。7. 重覆上述步骤﹐可設定其它的主功(Function)及对应的选择功能(Option)。8.當所有功能都设定完成后﹐押下RESET按鍵則新设定進入系統开始运作﹐并显示前次所設定的电压值。高频火花实验机是东莞联硕机电主营产品之一,往各大区域需求客户供应质量最好正品。

高频火花机检验的效果

高频火花机检验的效果

高频火花机检验的效果高频火花机检验方法的特征,在《国外电线电缆火花机检验概况》一文中已作介绍,现将我们对样机进行的一些主要试验略述如下:1,与工频检出能力的对比为了比较两种试验方法的功效,试验安排在工厂的电缆护套挤塑生产线上进行,并使电缆护套首先通过高频火花机检验,又随即通过工频火花检验。

检验电压,不论高频或工频,全部采用13千伏,并使护套表面任一点经过高频电极的时间为0.2秒,经过工频电极的时间为1秒。

试验数据和结果如表1所示。

数据表明,两种方法具有相等的功效。

但是按照试验的先后顺序可以认为,3千周高频火花检验优于或至少等同于工频火花检验。

2,对护套中细小缺陷的检验能力为了比较两种方法对护套中存在的细小缺陷的检出能力,试验安排在护套挤塑生产线上进行。

试样选用一根聚氯乙烯护套内钢带铠装电缆,在电缆护套上按一定距离人为制造缺陷,方法是用Ø0.6毫米大头针,垂直刺入和斜向(与护套表面成300角)刺入护套直达内钢带。

电缆试样首先通过高频检验,随即通过共频检验,有关检验数据如表2所示。

试验结果表明,在检验电压较低时,高频检验对于细小缺陷具有远较工频为优的检出能力。

3,高频检验对护套中“弱点”的检出能力为了探讨高频检验方法对弱点的检出能力,试验采用不同厚度的无刺孔的聚氯乙烯薄膜,将其紧贴在厚度为2毫米已用大头针刺穿的聚氯乙烯试片的上方或下方,然后以3千周正弦波电压进行耐压试验,用作模拟护套虽有缺陷,但尚未构成穿通的“弱点”。

试验选用刷形电极为上电极,金属平板为下电极。

施加电压时间一律取3.3毫秒,使试验更接近检验情况.试验数据及结果如表3所示。

试验数据具有一定的分散性,但一般可以表明,在规定的周期内,高频检验对非对穿性缺陷具有相当的检穿能力。

其击穿电压将随未穿通部分的厚度的增加而增加。

4,安全性能当人体触电时,如果通过通过人体的电流小于“摆脱电流”(let-go curront),一般会自行摆脱电源,不致发生生命危险。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

高频火花试验机之优越性比较
图表1高频火花机
图表 2 工频火花机
1.20世纪60年代20世纪60年代末的研究发现:如果选择合适的正弦或脉冲放电测试电压,无论是将被测产品浸没在水中还是在被测导体和水之间加上50Hz 的高压都将能够得到同样的结果.这种脉冲放电测试方法随后被国家电子产品协会所(NEMA)采纳,并且随后替代了在水中浸没测试方法。

所以绝缘电缆的军用规范中也包括了这种测试方法,这种检测方法就是火花试验。

2.在现在我们绝缘电线电缆的生产过程中,破皮瑕疵检测是一道在非常重要的工序,它的检测效果直接影响着整个电缆品质的好与坏。

现在我们一般电线的的破皮检测都是在线检测,所以现在电线电缆的在线检测方法和设备就显的非常重要了.
3.现在线绝缘检测的方法和设备有很多,之前通常是使用浸水电压试验,但是这种试验在时间和环境方面会要求得特别严格,而且所用场地大、工序繁多,所以它无形中限制了电线电缆的生产检测速度,将不符合现代化生产的需要。

4.火花耐电压试验是一种快速和连续进行的耐电压试验方法,主要用与对橡皮、塑料绝缘电线,或者对有护套的电线电缆产品的橡皮、塑料绝缘线芯进行耐电压试验,一般适用于1000V及以下电压级的产品。

由于设备简单,速度快,而在制造厂中被大量采用。

5.火花耐电压试验的工作原理是产品的导电线芯接地,产品以一定速度经过高压电极,使绝缘层承受高压试验。

高压电极有接触型(电极与产品绝缘表面接触)和非接触型两种,目前大部分都采用接触型电极(珠链形或刷形,刷形的主要用于排线和扁平线)。

当产品通过高压电极时,绝缘表面一方面与密集分布的电极相接触;另一方面电极占有部分空间的空气被高压所游离。

当电极电压达到一定数值(几千伏以上)时,可以近似认为,产品绝缘表面的空气电压即为电极电压,因此,电极及周围的游离空气相当于组成了被产品的一个外电极。

根据目前所选用的火花耐电压试验值,在长期的生产实践中证明,基本上可以达到与浸水耐电压试验的相同效果。

6.火花耐电压试验所采用的电源形式有很多种,目前主要采用的是工频(50Hz)电压、高频(3kHz)电压和直流电压三种形式。

7.三种电源的火花试验机各有优点,特点鲜明,但是随着现代生产设备技术速度的不断增长,以及用户对电线品质的要求的提高,高频火花机(3kHz)获得了前所未有的广阔市场前景。

那么高频火花机到底有那些好处呢?我们用列表的方式把高频火花机与工频(60Hz)进行比较,如下表:
由上表我们可以看出高频火花机与工频火花机之间的对比,高频火花机在很多方面有着工频火花机所不能比的许多优点,例如在检测速度方面,高频火花机几
乎是工频火花机的5倍,在今天这样一个竞争激烈的市场环境中,对于一个用户来说,如果因为检测设备不好而降低整个生产线的速度,或者用更多的人力和时间去复绕检测,这似乎不是一个很好的商业建议。

因此,在未来的电线在线检测设备中,高频火花机将成为用户的首选。

8.在国外高频火花机早已得到电线行业者的亲暧,如在1968年,保险商实验所(UL)批准使用高频电压(3000Hz)测试标记产品。

加拿大标准协会于1976年采用3kHz的测试方法并且很快在电线和电缆工业中广泛采用这种测试方法。

9.然而,在以往的很长一段时间里高频火花机在中国国内的电线生产领域并没得到广泛的应用。

其主要原因是一方面国内并没有自己品牌的高频火花机,高频火花机都还需要从美、英等发达国家进口,这样在售后服务和保养方面都不方便。

其次由于高频机需要进口所以其价格也当然很贵,一台美国进口的高频火花要两万多元,相当于4台国内工频火花机的价格,这样就限制了国内电线生产厂商的购买能力。

另外中国还没有专门针对高频火花机方面的标准,所以即使国内有厂家从国外购买了高频火花机,在国内也不能使用。

综上所述,尽管高频火花试验机有着很多的优点和先进性,但由于受国内现实环境的种种因素的制约,高频火花机市场这块蛋糕在国内市场还是一个空白。

10.随着时间推移和电线生产工艺的不断更新的需要,尽管高频火花机在价格和标准上有很多不积极的因素,但是这些已经不再是阻挡高频火花机发展的绊脚石,这些不积极的因素与高频火花机的优越性相比基本可以忽略。

目前西克拉电线电缆测控设备有限公司通过不懈的努力终于开发出了国内第一台自己品牌的高频火花机SCR015E,SCR015A,SCR015K,SCR015S,其技术可以达到国际同步水平,而且市场价格只有进口机的1/3左右,与国内的工频火花机价格相当,中国有了自己品牌的高频火花测试机,高频火花机在中国国内已逐渐得到了广泛的应用.
资料整理——/ 上海欧勒电子设备广东分公司。
