pvc线槽规格
网站首页 / 产品目录 / 环保线槽 / 耐高温无卤线槽 VDRT-HF耐高温无卤线槽 VDRT-HF1特点：粗齿无卤耐高温线槽老规格产品材质:采用无卤素硬质PCABS料制成,环保无污染,不含铅等有毒物。
产品认证:美国UL 欧洲CE 欧洲环保RoHS,REACH,铁道阻燃低烟DIN5510。
防火等级:UL94V-0,遇火不燃烧,防火性及绝缘性特佳。
产品构造:由槽底及槽盖组成,底槽两侧设有出线孔。
颜色 :灰色.乳白色.蓝色.黑色（可定制其它颜色，有起订量要求）工作温度 :静态-40°C持续高温至110°C。
使用方法:先将底槽固定,将所要配的线装入槽内,盖上槽盖即可。
产品特性 : 1.反扣式槽盖与槽体设计组合後绝不脱落,且接合面平滑,不割伤手及擦损附近配线。
2.配线槽110°C内不易断裂,变形,变色,装配省时便利。
3.出线孔低、组合容易、拆卸简单、易于配线。
更多选择:量大可按需求生产所需规格或定制长度.例:VDR8080T/HF(L=1.7M)推荐：灰色为常规库存产品,其它颜色有起订量要求。
*交期待确认。
标准长度：2米/支耐高温无卤线槽型号Item No.宽*高W*H 孔宽Q齿宽P装箱/M灰色Gray白色White蓝色Blue黑色BlackVDR1616T/HF VDR1616TW/HF VDR1616TE/HF VDR1616TB/HF16*16810300M VDR2516T/HF VDR2516TW/HF VDR2516TE/HF VDR2516TB/HF25*16810100M VDR1520T/HF VDR1520TW/HF VDR1520TE/HF VDR1520TB/HF15*20810260M VDR2020T/HF VDR2020TW/HF VDR2020TE/HF VDR2020TB/HF20*20810240M VDR4020T/HF VDR4020TW/HF VDR4020TE/HF VDR4020TB/HF40*20810140M VDR1525T/HF VDR1525TW/HF VDR1525TE/HF VDR1525TB/HF15*25810260M *VDR2025T/HF VDR2025TW/HF VDR2025TE/HF VDR2025TB/HF20*25810200M 产品规格*VDR2525T/HF VDR2525TW/HF VDR2525TE/HF VDR2525TB/HF25*25810200M *VDR3025T/HF VDR3025TW/HF VDR3025TE/HF VDR3025TB/HF30*25810160M VDR4025T/HF VDR4025TW/HF VDR4025TE/HF VDR4025TB/HF40*25810100M VDR5025T/HF VDR5025TW/HF VDR5025TE/HF VDR5025TB/HF50*25810100M VDR1530T/HF VDR1530TW/HF VDR1530TE/HF VDR1530TB/HF15*30810180M VDR2030T/HF VDR2030TW/HF VDR2030TE/HF VDR2030TB/HF20*30810160M VDR2530T/HF VDR2530TW/HF VDR2530TE/HF VDR2530TB/HF25*30810160M VDR3030T/HF VDR3030TW/HF VDR3030TE/HF VDR3030TB/HF3030810140M VDR4030T/HF VDR4030TW/HF VDR4030TE/HF VDR4030TB/HF40*30810100M VDR5030T/HF VDR5030TW/HF VDR5030TE/HF VDR5030TB/HF50*3081080M VDR6030T/HF VDR6030TW/HF VDR6030TE/HF VDR6030TB/HF60*3081060M VDR2233T/HF VDR2233TW/HF VDR2233TE/HF VDR2233TB/HF22*33810160M VDR3333T/HF VDR3333TW/HF VDR3333TE/HF VDR3333TB/HF33*33810160M VDR2035T/HF VDR2035TW/HF VDR2035TE/HF VDR2035TB/HF20*35810100M VDR3535T/HF VDR3535TW/HF VDR3535TE/HF VDR3535TB/HF35*35810112M VDR5035T/HF VDR5035TW/HF VDR5035TE/HF VDR5035TB/HF50*3581088M VDR2040T/HF VDR2040TW/HF VDR2040TE/HF VDR2040TB/HF2040810110M VDR2540T/HF VDR2540TW/HF VDR2540TE/HF VDR2540TB/HF25*40810112M VDR3540T/HF VDR3540TW/HF VDR3540TE/HF VDR3540TB/HF35*40810100M VDR4040T/HF VDR4040TW/HF VDR4040TE/HF VDR4040TB/HF40*40810100M VDR6040T/HF VDR6040TW/HF VDR6040TE/HF VDR6040TB/HF60*4081068M VDR8040T/HF VDR8040TW/HF VDR8040TE/HF VDR8040TB/HF80*4081048M VDR10040T/HF VDR10040TW/HF VDR10040TE/HF VDR10040TB/HF100*4081032M VDR12040T/HF VDR12040TW/HF VDR12040TE/HF VDR12040TB/HF120*40810/ VDR2545T/HF VDR2545TW/HF VDR2545TE/HF VDR2545TB/HF25*45810104M VDR3345T/HF VDR3345TW/HF VDR3345TE/HF VDR3345TB/HF33*45810108M VDR4545T/HF VDR4545TW/HF VDR4545TE/HF VDR4545TB/HF45*4581072M VDR6545T/HF VDR6545TW/HF VDR6545TE/HF VDR6545TB/HF65*4581056M VDR2050T/HF VDR2050TW/HF VDR2050TE/HF VDR2050TB/HF20*50810100M VDR2550T/HF VDR2550TW/HF VDR2550TE/HF VDR2550TB/HF25*50810100M VDR3050T/HF VDR3050TW/HF VDR3050TE/HF VDR3050TB/HF30*5081084M VDR3550T/HF VDR3550TW/HF VDR3550TE/HF VDR3550TB/HF35*5081080M VDR4050T/HF VDR4050TW/HF VDR4050TE/HF VDR4050TB/HF40*5081068M VDR4550T/HF VDR4550TW/HF VDR4550TE/HF VDR4550TB/HF45*5081060M VDR5050T/HF VDR5050W/HF VDR5050TE/HF VDR5050TB/HF50*5081060M VDR5550T/HF VDR5550W/HF VDR5550TE/HF VDR5550TB/HF50*5081048M VDR6050T/HF VDR6050TW/HF VDR6050TE/HF VDR6050TB/HF60*5081048M VDR7550T/HF VDR7550TW/HF VDR7550TE/HF VDR7550TB/HF75*5081040M VDR8050T/HF VDR8050TW/HF VDR8050TE/HF VDR8050TB/HF80*5081040M VDR10050T/HF VDR10050TW/HF VDR10050TE/HF VDR10050TB/HF100*5081026M VDR12555T/HF VDR12555TW/HF VDR12555TE/HF VDR12555TB/HF125*5581020M *VDR2060T/HF VDR2060TW/HF VDR2060TE/HF VDR2060TB/HF20*60810100M VDR2560T/HF VDR2560TW/HF VDR2560TE/HF VDR2560TB/HF25*60810100M VDR3060T/HF VDR3060TW/HF VDR3060TE/HF VDR3060TB/HF30*6081080M VDR3560T/HF VDR3560TW/HF VDR3560TE/HF VDR3560TB/HF35*6081078M VDR4060T/HF VDR4060TW/HF VDR4060TE/HF VDR4060TB/HF40*6081060M VDR4560T/HF VDR4560TW/HF VDR4560TE/HF VDR4560TB/HF45*6081030M VDR5060T/HF VDR5060TW/HF VDR5060TE/HF VDR5060TB/HF50*6081060M VDR6060T/HF VDR6060TW/HF VDR6060TE/HF VDR6060TB/HF60*6081048M VDR8060T/HF VDR8060TW/HF VDR8060TE/HF VDR8060TB/HF80*6081036MVDR10060T/HF VDR10060TW/HF VDR10060TE/HF VDR10060TB/HF100*6081028M VDR11060T/HF VDR11060TW/HF VDR11060TE/HF VDR11060TB/HF110*6081048M *VDR12060T/HF VDR12060TW/HF VDR12060TE/HF VDR12060TB/HF120*6081048M VDR15060T/HF VDR15060TW/HF VDR15060TE/HF VDR15060TB/HF150*60810/ VDR2565T/HF VDR2565TW/HF VDR2565TE/HF VDR2565TB/HF25*6581096M VDR3365T/HF VDR3365TW/HF VDR3365TE/HF VDR3365TB/HF33*6581080M VDR4565T/HF VDR4565TW/HF VDR4565TE/HF VDR4565TB/HF45*6581052M VDR6565T/HF VDR6565TW/HF VDR6565TE/HF VDR6565TB/HF65*6581044M VDR7265T/HF VDR7265TW/HF VDR7265TE/HF VDR7265TB/HF72*6581042M VDR5075T/HF VDR5075TW/HF VDR5075TE/HF VDR5075TB/HF50*7581042M VDR7575T/HF VDR7575TW/HF VDR7575TE/HF VDR7575TB/HF75*7581040M VDR10075T/HF VDR10075TW/HF VDR10075TE/HF VDR10075TB/HF100*7581024M VDR2580T/HF VDR2580TW/HF VDR2580TE/HF VDR2580TB/HF25*8081072M VDR3080T/HF VDR3080TW/HF VDR3080TE/HF VDR3080TB/HF30*8081056M VDR3580T/HF VDR3580TW/HF VDR3580TE/HF VDR3580TB/HF35*8081056M VDR4080T/HF VDR4080TW/HF VDR4080TE/HF VDR4080TB/HF40*8081048M VDR4580T/HF VDR4580TW/HF VDR4580TE/HF VDR4580TB/HF45*8081040M VDR5080T/HF VDR5080TW/HF VDR5080TE/HF VDR5080TB/HF50*8081040M VDR5580T/HF VDR5580TW/HF VDR5580TE/HF VDR5580TB/HF55*8081032M VDR6080T/HF VDR6080TW/HF VDR6080TE/HF VDR6080TB/HF60*8081032M VDR8080T/HF VDR8080TW/HF VDR8080TE/HF VDR8080TB/HF80*8081024M VDR10080T/HF VDR10080TW/HF VDR10080TE/HF VDR10080TB/HF100*8081024M VDR12080T/HF VDR12080TW/HF VDR12080TE/HF VDR12080TB/HF120*8081016M VDR14080T/HF VDR14080TW/HF VDR14080TE/HF VDR14080TB/HF140*8081016M *VDR25100T/HF VDR25100TW/HF VDR25100TE/HF VDR25100TB/HF25*10081060M VDR33100T/HF VDR33100TW/HF VDR33100TE/HF VDR33100TB/HF33*10081044M VDR40100T/HF VDR40100TW/HF VDR40100TE/HF VDR40100TB/HF40*10081040M VDR50100T/HF VDR50100TW/HF VDR50100TE/HF VDR50100TB/HF50*10081040M VDR60100T/HF VDR60100TW/HF VDR60100TE/HF VDR60100TB/HF60*10081032M VDR70100T/HF VDR70100TW/HF VDR70100TE/HF VDR70100TB/HF70*10081024M VDR75100T/HF VDR75100TW/HF VDR75100TE/HF VDR75100TB/HF75*10081024M VDR80100T/HF VDR80100TW/HF VDR80100TE/HF VDR80100TB/HF80*10081024M VDR100100T/HF VDR100100TW/HF VDR100100TE/HF VDR100100TB/HF100*10081024M VDR120100T/HF VDR120100TW/HF VDR120100TE/HF VDR120100TB/HF120*10081016M VDR150100T/HF VDR150100TW/HF VDR150100TE/HF VDR150100TB/HF150*100810/ VDR100130T/HF VDR100130TW/HF VDR100130TE/HF VDR100130TB/HF150*130810/ VDR200100T/HF VDR200100TW/HF VDR200100TE/HF VDR200100TB/HF200*10081016M VDR200150T/HF VDR200150TW/HF VDR200150TE/HF VDR200150TB/HF200*150810/图片介绍规格书下载更多返回环保线槽 >日成线槽UL 证书E306674日成线槽CUL 证书E306674RCCN DIN5510线槽证书线槽REACH 日成线槽CE 证书耐高温无卤线槽 VDRT-HF 产品目录相关产品耐高温无卤线槽 HVDRT-HF1特点:细齿无卤耐高温线槽 …耐高温无卤线槽 VDRT-HF1特点：粗齿无卤耐高温线槽 …PDFPDFPDFPDFPDFPDF。
pvc线槽规格标准

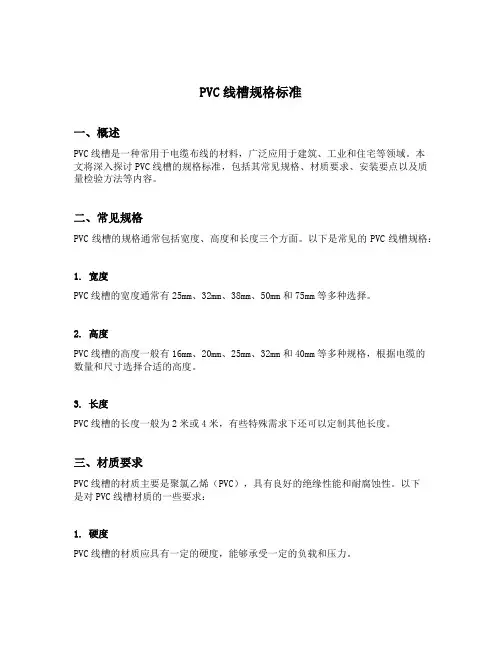

PVC线槽规格标准一、概述PVC线槽是一种常用于电缆布线的材料，广泛应用于建筑、工业和住宅等领域。
本文将深入探讨PVC线槽的规格标准，包括其常见规格、材质要求、安装要点以及质量检验方法等内容。
二、常见规格PVC线槽的规格通常包括宽度、高度和长度三个方面。
以下是常见的PVC线槽规格：1. 宽度PVC线槽的宽度通常有25mm、32mm、38mm、50mm和75mm等多种选择。
2. 高度PVC线槽的高度一般有16mm、20mm、25mm、32mm和40mm等多种规格，根据电缆的数量和尺寸选择合适的高度。
3. 长度PVC线槽的长度一般为2米或4米，有些特殊需求下还可以定制其他长度。
三、材质要求PVC线槽的材质主要是聚氯乙烯（PVC），具有良好的绝缘性能和耐腐蚀性。
以下是对PVC线槽材质的一些要求：1. 硬度PVC线槽的材质应具有一定的硬度，能够承受一定的负载和压力。
2. 耐磨性PVC线槽的表面应具有一定的耐磨性，能够长时间使用而不损坏。
3. 耐候性PVC线槽的材质应具有较好的耐候性，能够在室内和室外环境下长期使用而不变质。
4. 阻燃性PVC线槽的材质应具有一定的阻燃性能，以减少火灾发生的风险。
四、安装要点在安装PVC线槽时，有一些要点需要注意，以确保安装质量和使用效果：1. 线槽的选择根据需要布线的电缆数量和尺寸，选择合适的PVC线槽规格，确保能够容纳所有电缆。
2. 固定方式PVC线槽可以采用螺丝固定和胶水固定两种方式。
螺丝固定适用于固定在墙面或地面上，而胶水固定适用于固定在吊顶上。
3. 弯曲处理当需要在布线过程中出现弯曲时，可以通过切割线槽进行弯曲处理，确保电缆的整齐布线。
4. 接地处理在安装PVC线槽时，需要进行接地处理，以保证安全可靠的电气连接。
五、质量检验方法为了确保PVC线槽的质量合格，可以采用以下检验方法：1. 外观检查对PVC线槽进行外观检查，检查其表面是否平整、无气泡、无明显的色差等。
2. 尺寸测量使用测量工具对PVC线槽的宽度、高度和长度进行准确测量，与规格标准进行对比。
PVC线槽板
PVC线槽板
作用于（秉立牌）针对要临时敷设线缆之区域，隐藏其线缆不被裸露在外。
既保护其线槽之内线缆或其它管路避及损伤，完全杜绝发生漏电、短路安全事故，又为其现场环境提供一个安全快速的穿越通道，持续保护车辆和行人安全。
（上海秉立交通设施有限公司）
1 规格1000×130×20 孔径40×13 重量1.2KG（适用室内过网线信号线等）
2规格1000×275×40 孔径105×30 重量3.2KG（适用室内布线过粗些电线等）
3规格1000×250×50 孔径32×35 重量7KG （适用过机动车和大型货车等）
4规格900×500×75 孔径50×60 重量19KG（适用过机动车和叉车等）
5规格900×500×75 孔径32×35 重量21KG（适用小区车间厂房货车等）
6规格900×620×110 孔径90×90 重量28KG （适用过小型货车和大型货车等）
7规格1000×310×55 孔径35×35 重量15KG（适用车间厂房过叉车或私家车等）
8规格770×485×65 孔径40×40 重量18KG（适用小区车间厂房过叉车等）
使用范围：公共区域：道路、（上海秉立交通设施有限公司）集会、广场、公园、运动会、博物馆、展览厅、机场跑道、临时安检处、媒体户外直播现场；商业区域：商场、舞台、展馆、商业发布会现场；工业区域：工厂、车间、流水线、设备操控台、建筑工地。
PVC线槽线槽规格线槽图文精
PVC线槽：线槽规格与图文精解PVC线槽简介PVC线槽是一种安装在地面或墙壁上的电线管道，它可以将电缆、音频线、视频线等电线分别集中到线槽内进行保护和管理。
PVC线槽由合成材料制成，与传统的铁制线槽相比具有轻量、安装方便、维护简单等特点，在家庭、办公室、商业和工业领域广泛使用。
PVC线槽有多种规格和尺寸，在使用时需要根据实际需要选择不同规格的线槽，下面将介绍PVC线槽的规格和图文精解。
PVC线槽规格PVC线槽规格一般以毫米为单位，主要包括线槽高度、线槽宽度和长度三个方面，具体规格如下：1.线槽高度：线槽是电线管道的一种，高度是线槽重要的属性之一。
PVC线槽一般高度从10mm到250mm不等，常用的规格为：10mm、15mm、20mm、25mm、30mm、40mm、50mm、60mm、80mm、100mm、120mm、150mm、200mm、250mm等。
2.线槽宽度：线槽宽度是线槽内部空间宽度，一般与线槽高度相对应，也有部分规格宽度较高而高度较低的情况。
常用的宽度规格为：10mm、15mm、20mm、25mm、30mm、40mm、50mm、60mm、80mm、100mm、120mm、150mm、200mm等。
3.线槽长度：线槽长度是指线槽的通用长度，主要根据实际需要进行裁剪。
PVC线槽一般长度从1米到2米不等，也可以定制长度以适应特定的需求。
需要注意的是，在选择PVC线槽规格时需要参照实际需求以及电缆所需的空间大小来选择合适的规格。
线槽的规格大小不仅仅影响到线缆的数量和排列，还会直接影响线槽的耐压能力和承载能力。
PVC线槽图文精解PVC线槽使用图文精解，其具体步骤如下：步骤一：准备材料准备要使用的PVC线槽和相应的安装工具，如尺子、电钻、螺丝、扳手等。
步骤二：确定安装位置根据实际需要，确定PVC线槽安装的位置和长度，并用尺子和笔在地面或墙壁标记好线槽的位置。
步骤三：安装线槽使用电钻和螺丝将PVC线槽固定在标记的位置上，注意要将安装螺丝尺寸和线槽规格对应，不要同时使用过短或过长的螺丝。
PVC线槽规格
PVC线槽规格
GS PVC线槽总汇
PVC线槽的品种规格很多，从型号上讲有：PVC-20系列、PVC-25系列、PVC-25F 系列、PVC-30系列、PVC-40系列、PVC-40Q系列等。
从规格上讲有：20mm*12mm,25mm*12.5mm,25mm*25mm,30mm*15mm,40mm*20mm等。
PVC电线槽（24X14）
PVC电线槽（24X14）
产品简介
誉塑产品具有以下特点：
难燃绝缘，高抗冲击力，低毒气性，耐酸等优良特点。
绝缘性强，环保美观，正确使用的情况下寿命可达50年。
适用于建筑装修工程，家庭水电工程，建筑防火，电信电力等安装工程。
产品有多样档次，以适应不同层次或区域的需求。
PVC线槽及配件规格齐全，可配合各种设计和施工要求，可按客户要求提供字样印刷在槽身。
欢迎各地经销代理商，批发或零售商等接洽。
联塑弧形线槽规格型号
联塑弧形线槽规格型号联塑弧形线槽是一种常用于电力、通信和网络线缆布线的管道系统。
它由质量优良的PVC材料制成，具有良好的耐腐蚀性和阻燃性能，适用于各种室内和室外环境。
联塑弧形线槽的规格型号多样，以满足不同项目的需求。
常见的规格型号有：1. 宽度：联塑弧形线槽的宽度可根据需求而定，一般为50mm、75mm、100mm、150mm和200mm等。
用户可以根据布线所需的线缆数量和大小，选择合适的宽度。
2. 深度：联塑弧形线槽的深度通常为25mm、30mm和50mm等。
较深的槽深可以容纳更多的线缆，但应根据实际需求和安全要求进行选择。
3. 长度：联塑弧形线槽的长度为常规型号和定制型号。
常规型号的长度一般为2米，适用于大部分项目，定制型号的长度可以根据特殊需求进行定制。
4. 颜色：联塑弧形线槽提供多种颜色选择，如白色、灰色、黑色等。
用户可以根据布线环境和整体装修风格，选择适合的颜色。
使用联塑弧形线槽有许多优点。
首先，它具有良好的耐腐蚀性能，能够在潮湿和腐蚀的环境中长期使用。
其次，联塑弧形线槽采用阻燃材料制成，具有较高的安全性，能够有效预防火灾的扩散。
此外，联塑弧形线槽安装简便，拆卸方便，维护成本低。
在使用联塑弧形线槽时，应注意以下几点。
首先，安装前应进行充分的规划设计，确定线槽的布置方式和数量，避免出现使用过程中的困扰。
其次，线槽的安装应符合相关标准和规范，确保其稳固可靠。
同时，线槽的维护保养也是重要的，定期清理和检查线槽，及时处理可能出现的故障，确保线槽的正常使用。
总之，联塑弧形线槽作为电力、通信和网络线缆布线的重要管道系统，具有多种规格型号可供选择。
在使用时，应根据实际需求选择适合的规格型号，并注意安装和维护的要求，以确保线槽的正常运行和使用安全。
2020年常用线槽管规格和布线容量
作者：非成败
作品编号：92032155GZ5702241547853215475102
时间：2020.12.13
常用线槽/管规格和布线容量
一、常用PVC线槽规格和船舷数量表
线槽内线的填充率不应大于60%，在线的脸颊、转交、分子集中短处应采用响应的附件，并保持线槽练好封闭性。
线槽垂直或倾斜敷设时应采用线口固定线缆以防止线缆在槽内移动。
垂直敷设时其线缆固定间距不要大于3米
当线管布线的管路较长或有转弯时，应适当加装拉线盒，两个线点之间的距离应符合以下要求：
1）对无弯管路，不超过30M
2）两个拉线点之间有一个弯时，不超过20M
3）两个拉线点之间有两个弯时，不超过10M
4）两个拉线点之间有三个弯时，不超过8M
5）线管与电源支路管距离应大于103mm，与电源主线管之间距离大于310mm，对单根拉力不应超过15kg。
避免在拉线过程中，挫伤、打结、弯曲、缠绕紧
2、整箱用线量=楼层×每层用线量（【0.55×(最远点距离+最近点距离)+6 】×楼层点数总数）
3、总长度=最短信息点长度+最长信息点长度/2×总点数×3.3×1.2
注：得出长度为英尺
用线箱数：总长度（米）/305+2 总长度（英尺）/1000+2
注意：上述数值为线槽/管可容纳线数理论最大值，实际使用请考虑弯角的问题。
作者：非成败
作品编号：92032155GZ5702241547853215475102
时间：2020.12.13。
电线槽规格有哪些？
科桥电器设备一般使用的金属线槽的规格有50mm×100mm、100mm×100mm、100mm×200mm、100mm×300mm、200mm×400mm等多种。
2、PVC 线槽的品种规格很多，从型号上讲有：PVC-20系列、PVC-25系列、PVC-25F 系列、PVC-30系列、PVC-40系列、PVC-40Q系列等。
从规格上讲有：20mm*12mm,25mm*12.5mm,25mm*25mm,30mm*15mm,40mm*20 mm等。
（如果您想了解更多的信息，可以立即拨打右侧的咨询电话）电线槽安装注意事项1、线槽平整无扭曲变形，内壁无毛刺，接缝处紧密平直，各种附件齐全。
2、线槽连接口处应平整，接缝处紧密平直，槽盖装上应平整，无翘角，出线口位置正确。
3、线槽经过变形缝时，线槽本身应断开，线槽内用连接板连接，不得科桥电器设备固定，保护地线应有补偿余量，线槽CT300*100以下与横旦固定1个螺栓，CT400*100以上必须固定2个螺栓。
4、非金属线槽所有非导电部分均应相应连接和跨接，使之成为一个整体，并做好整体连接。
5、敷设在竖井内的线槽和穿越不同防火区的线槽，按设计要求位置设防火隔堵措施。
6、直线端的钢制线槽长度超过30m加伸缩节，电缆线槽跨变形缝处设补偿装置。
7、金属电缆线槽间及其支架全长应不小于2处与接地(PE)或接零(PEN)干线相连接。
8、非镀锌电缆线槽间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于BVR-4 mm。
科桥电器设备9、镀锌电缆线槽间连接板的两端不跨接接地线，但连接板两端不小于2个有防松螺帽或防松垫圈的连接固定螺栓。
以上内容就是四川科桥电器设备有限公司为大家提供的内容，希望对大家有所帮助，如果您有相关问题和需求，可以随时点击我们的咨询通道来进行免费咨询。
也可以登录我们的官网或者拨打右侧的咨询电话。
如果您想要了解更多信息和报价，请点击咨询点击右侧咨询按钮也可以进行免费咨询。
管槽线缆容量对照表
管槽线缆容量对照表（含PVC线槽）PVC槽（型号）20*10 24*14 39*19 59*22 99*27 99*40五类线（根数） 2 4 9 16 32 48PVC管（型号）ф16 ф20 ф25ф32 ф 40ф50五类线（根数） 2 3 6 9 15 24度锌线槽（型号）25*25 25*50 25*75 50*50 50*100 100*100五类线（根数） 7 15 22 30 60 120表1.铜缆外径统计表：单位：mm规格 3类4对线5类4对线 25对3类线 50对3类线 100对3类线 25对5类线外径 4.7 4.57 9.7 13.4 18.2 12.45表2.光缆外径统计表：单位：mm规格NTF-DMGR-04 NTF-DMGR-06 NTF-DMGR-12外径 5.08 5.59 7.62表3.铁管容纳线缆根数统计表铁管规格3类4对5类4对G15 2 2G20 4 3G25 6 6G32 11 10表4.架桥容纳线缆根数统计表线槽规格3类4对5类4对3类25对3类50对3类100对5类25对25X25 8 7 1 0 0 025X50 17 15 3 1 0 275X25 27 24 5 3 1 350X50 36 32 7 4 2 550X100 74 66 16 10 5 12100X100 150 134 33 22 11 2575X150 169 151 38 25 13 28100X200 301 269 68 45 23 52150X150 339 303 77 51 27 58表5.线槽容纳线缆根数统计表线槽规格截面积 3类4对 5类4对3类25对 3类50对 3类100对 5类25对20×10 200 224X14 336 8 3 1 0 0 039×18 702 850×25 1250 17 15 3 1 0 260×22 1320 1660×30 1800 2280×40 3200 4080×50 4000 50100×60 6000 80100×100 10000 130120×60 7200 94预埋线槽和暗管敷设缆线应符合下列规定：敷设暗管宜采用钢管或阻燃硬质PVC管。
pvc线槽标准类型介绍
pvc线槽标准类型介绍
PVC电线管标准类型
按PVC电线公称外径标准分为16，20，25，32，40，50，63，75，110。
其间16，20的通常用于室内照明线路，25常用于插座或是室内主线管，32常用于进户线的线管，有时也用于弱电线管，506375的常用于电盘至户内的线管，110的常用于每栋楼或许每单元的主线管，不过主线管常用的都是铁管或许镀锌管，由于主线必定是电缆。
按PVC电线种类分为硬质管，半硬质管和波纹管。
按PVC电线特性分为轻型，中型，重型，超重型。
按PVC电线温度等级分为25型，05型，90/-25型等。
PVC电线槽标准类型
PVC线槽的种类标答应多，从类型上讲有：PVC-20系列、PVC-25系列、PVC-25F系列、PVC-30系列、PVC-40系列、PVC-40Q系列等。
从标准上讲有：
20mm*12mm,25mm*12.5mm,25mm*25mm,30mm*15mm,40mm*20m m等。
1。
pvc线槽规格
型号 Item No.
白色White RAL9016 VDR1616FW VDR2516FW VDR1520FW VDR2020FW VDR4020FW VDR1525FW VDR2025FW VDR2525FW VDR3025FW VDR4025FW VDR5025FW VDR1530FW VDR2030FW VDR2530FW VDR3030FW VDR4030FW VDR5030FW VDR6030FW VDR2233FW VDR3333FW VDR2035FW VDR3535FW VDR5035FW VDR2040FW VDR2540FW VDR3540FW VDR4040FW VDR6040FW VDR8040FW VDR10040FW VDR12040FW
孔宽 Slot width
Q 8 8 8.5 8.5 8 8 8 8 8 8 8 8 8 8 8 8 8 8 6 8 8 8 8 8 8 8 8 8 8 8 8
齿宽 Finger width
P 10 10 12 12 12 10 10 10 10 10 10 10 12 12 12 12 12 12 10.5 12 12 12 12 12 12 12 12 12 12 12 12
蓝色Blue RAL5015 VDR1616FE VDR2516FE VDR1520FE VDR2020FE VDR4020FE VDR1525FE VDR2025FE VDR2525FE VDR3025FE VDR4025FE VDR5025FE VDR1530FE VDR2030FE VDR2530FE VDR3030FE VDR4030FE VDR5030FE VDR6030FE VDR2233FE VDR3333FE VDR2035FE VDR3535FE VDR5035FE VDR2040FE VDR2540FE VDR3540FE VDR4040FE VDR6040FE VDR8040FE VDR10040FE VDR12040FE
