搅拌桨的类型
搅拌桨型式概述知识讲解
搅拌功率的计算
搅拌轴和搅拌器的强度和刚度计算 电机和减速机的选型
影响搅拌功率的 主要参数
搅拌器的 几何尺寸
搅拌器的 运动参数
重力参数
搅拌容器 的结构
被搅拌介 质的特性
功率表达式
P=f（n，d，ρ，μ，g ）=K na db ρc μe gf K---系统几何构形的总形状系数 功率关联式：
N Pn P 3d5K (R e)r(F r)qf(D d,D B,D h,....)
植物纤维
填料
非金属填料
动物纤维 矿物纤维
人造纤维
金属填料（钢、铅、铜 等）
表（8-13）
填料箱
填料箱宽度：
S(1.4~2) d
填料箱高度：
由填料的尺寸和 圈数确定
标准填料箱
表（8-13）
填料压盖高度：
h (1 ~ 2)H 33
机械密封
（端面密封）
动、静界面 密封点 径向密封 端面比压
动环和静环 弹簧压紧装置
搅拌器的型式
搅拌器的分类
按流体流动形态
轴向流搅拌器 径向流搅拌器
按搅拌器叶片结构
平叶 折叶
混合流搅拌器
螺旋面叶
按搅拌用途
低粘流体用搅拌器 高粘流体用搅拌器
桨式搅拌器
1、式搅拌器主要用于流体的循环， 不能用于气液分散操作。
2、折叶式比平直叶式功耗少，操 作费用低，故折叶桨使用较多。
桨式搅拌器常用参数（表8-5）
推进式搅拌器
推进式搅拌器常用参数（表8-6）
推进式搅拌器的特点
轴向流搅拌器 循环量大，搅拌功率小 常用于低粘流体的搅拌 结构简单、制造方便
涡轮式搅拌器
（透平式叶轮）
搅拌桨作用与型式
作业2
某一带夹套的立式搅拌反应器，设备容积V=2.5 m3，操作容 积V0=2 m3，长径比（H/D）=1，工艺要求传热面积为7 m2， 搅拌功率为1.4KW，搅拌轴转速为50r/min。已知釜内压力为 0.2 Mpa，夹套内压力为0.3 Mpa，内筒壁厚10mm，内筒与 夹 套 采 用 相 同 材 料 ， [ σ]t=113Mpa，σs=235Mpa， G=8×104Mpa。
21搅拌轴的结构设计计算搅拌轴的直径22加工直线度的要求耐腐蚀要求足够的强度刚度和韧性优良的切削加工性能23轴颈设计轴身设计轴头设计搅拌轴的结构设计搅拌轴的结构设计27影响搅拌轴直径的四个因素1扭转变形2临界转速3扭转和弯矩联合作用下的强度4轴封处允许的径向位移搅拌轴直径计算搅拌轴直径计算28搅拌轴的力学模型29按扭转变形计算搅拌轴的直径30按临界转速校核搅拌轴的直径临界转速要求刚性轴13柔性轴搅拌轴临界转速的选取表811当搅拌轴转速n200rmin时应进行临界转速的验算
按介质压力对端面比压的影响分非平平衡衡型型（（k k1) 1)
外装式和装内式机械密封
双端面机械密封
双端面机械密封
d>D1
d<D1
d=D1
K>1 K=1
平衡型机械密封：K=0.ห้องสมุดไป่ตู้~0.9 非平衡型机械密封：K=1.1~1.2
动环和静环的材料要求
（1）耐磨性和导热性—动环和静环做相对摩擦滑 动，会产生发热和磨损现象，要求动环和静环的耐 磨性好，并且能将摩擦产生的热量及时传导出去。 （2）硬度—由于动环形状复杂，容易变形，所以 要求动环的硬度比静环大。（表8-15） （3）耐腐蚀性
（3）导热性要好，能够将摩擦产生的热量尽快传递出去。
（4）高温高压条件下使用的填料，要求具有耐高温性能 及足够的机械强度。

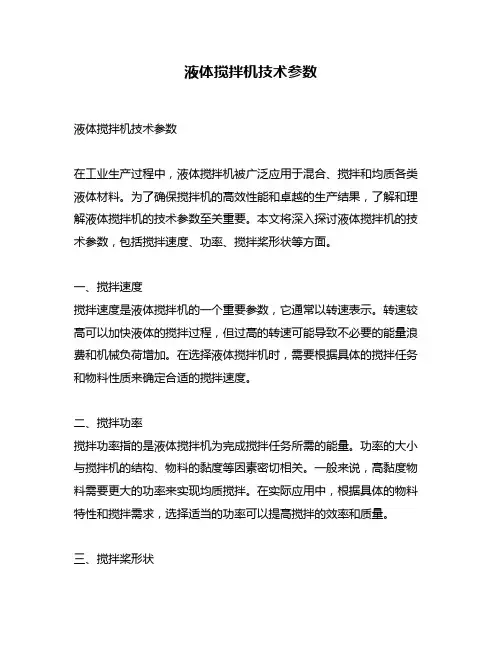

液体搅拌机技术参数
液体搅拌机技术参数液体搅拌机技术参数在工业生产过程中，液体搅拌机被广泛应用于混合、搅拌和均质各类液体材料。
为了确保搅拌机的高效性能和卓越的生产结果，了解和理解液体搅拌机的技术参数至关重要。
本文将深入探讨液体搅拌机的技术参数，包括搅拌速度、功率、搅拌桨形状等方面。
一、搅拌速度搅拌速度是液体搅拌机的一个重要参数，它通常以转速表示。
转速较高可以加快液体的搅拌过程，但过高的转速可能导致不必要的能量浪费和机械负荷增加。
在选择液体搅拌机时，需要根据具体的搅拌任务和物料性质来确定合适的搅拌速度。
二、搅拌功率搅拌功率指的是液体搅拌机为完成搅拌任务所需的能量。
功率的大小与搅拌机的结构、物料的黏度等因素密切相关。
一般来说，高黏度物料需要更大的功率来实现均质搅拌。
在实际应用中，根据具体的物料特性和搅拌需求，选择适当的功率可以提高搅拌的效率和质量。
三、搅拌桨形状搅拌桨的形状对液体搅拌机的搅拌效果和能耗有重要影响。
常见的搅拌桨形状包括锚式搅拌器、桨式搅拌器、涡轮搅拌器等。
不同的搅拌桨形状适用于不同的搅拌任务，如均质搅拌、悬浮搅拌和剪切搅拌等。
正确选择搅拌桨形状可以提高搅拌效率，减少能源消耗。
四、搅拌器尺寸液体搅拌机的尺寸与搅拌任务的规模和物料的体积有关。
选择合适尺寸的搅拌机可以确保搅拌过程中物料的均匀性和质量。
在实际应用中，根据搅拌任务的需求，选择适当尺寸的搅拌机可以有效提高搅拌效率和产品质量。
以上是液体搅拌机的一些关键技术参数。
在实际应用中，除了上述参数外，还需要考虑液体的密度、黏度、喷淋方式等因素。
通过综合考虑和合理配置搅拌机的技术参数，可以提高搅拌的效率、质量和经济性。
通过对液体搅拌机技术参数的深入了解，我们可以更好地理解和应用液体搅拌机。
通过掌握合适的搅拌速度、功率和搅拌桨形状等参数，我们能够实现高效的搅拌过程，提高产品质量和生产效率。
液体搅拌机的技术参数在工业生产中起着重要的作用。
通过对技术参数的综合考虑和调整，我们可以实现更好的搅拌效果和生产结果。
搅拌桨型式ppt课件
表（8-13）
44
填料压盖高度：
h (1 ~ 2)H 33
45
机械密封
（端面密封）
动、静界面 密封点 径向密封 端面比压
46
动环和静环 弹簧压紧装置
密封圈
47
机械密封的分类
按密封面的对数分单 双端 端面 面机 机械 械密 密封 封表（8-14）
按密封元件置于釜体内外分内外装装式式机机械械密密封封
涡轮式搅拌器常用参数 （表8-6）
9
锚式搅拌器
涡轮式搅拌器常用参数 （表8-6）
10
框式搅拌器
11
锚式和框式搅拌器特点
1、结构简单，制造方便。 2、适用于粘度大、处理量大的物料。 3、易得到大的表面传热系数。 4、可减少“挂壁”的产生。
12
螺杆式搅拌器
螺带式搅拌器
13
搅拌器的选型
1、介质的性质 （1）介质的粘度 随着介质粘度增高，各种搅拌器使用的顺序是：桨叶式、推
P
n3d 5
K (Re )r (Fr )q
f ( d , B , h ,....) DDD
P N P n3d 5
19
20
搅拌轴设计
搅拌轴的结构设计 计算搅拌轴的直径
21
搅拌轴材料选择
足够的强度、 刚度和韧性
优良的切削 加工性能
加工直线度 的要求
耐腐蚀要求
22
搅拌轴的结构设计
轴颈设计 轴身设计
（3）导热性要好，能够将摩擦产生的热量尽快传递出去。
（4）高温高压条件下使用的填料，要求具有耐高温性能 及足够的机械强度。
42
植物纤维
填料非金属填料动 矿物 物纤 纤维 维
搅拌桨分类
搅拌桨分类
搅拌桨是用于搅拌、混合、均质液体或半固体材料的机械设备。
根据其结构和用途，搅拌桨可以分为多种类型。
1. 锚式搅拌桨：锚式搅拌桨由两个或多个弯曲的叶片组成，它们固定在中心轴上，被用于搅拌高粘度液体或半固体材料，如乳胶、沥青等。
2. 螺旋桨式搅拌桨：螺旋桨式搅拌桨由两个或多个螺旋状叶片组成，它们紧密地绕在轴上，被用于搅拌低至中等粘度的液体，如水、油、化学品等。
3. 桨叶混合器：桨叶混合器由几个弯曲的叶片组成，这些叶片固定在中心轴上，并且有一个驱动器将他们旋转。
它们被用于混合高粘度的液体和半固体材料，如油漆、浆糊等。
4. 涡流搅拌桨：涡流搅拌桨由多个弯曲的叶片组成，这些叶片被固定在中心轴上，并且形成一个旋转的涡流。
它们被用于搅拌低至中等粘度的液体，如水、溶液等。
5. 均质器：均质器由许多细小的孔组成，这些孔通过一个高速旋转的叶片均匀地分散流体颗粒。
它们被用于均质液体，如乳胶、奶油等。
以上是常见的几种搅拌桨类型，不同类型的搅拌桨可以根据不同的需求进行选择。
- 1 -。
搅拌桨型式
2 n
M
2
轴径
d1.72([](M 1te4))13
按轴封处允许径向位移验算轴径
限制条件
Lo [ ]Lo Lo 总径向位移 [ ]Lo 轴封处的允许径向位移
搅拌轴直径的确定 搅拌器可通过哪几种方式与搅拌轴连接？
分析桨式、推进式、涡轮式、锚式搅拌器的结构特点和适用场合。
1、结构简单，制造方便。
PNPn3d5
搅拌轴设计
搅拌轴的结构设计 计算搅拌轴的直径
搅拌轴材料选择
足够的强度、 刚度和韧性
优良的切削 加工性能
加工直线度 的要求
耐腐蚀要求
搅拌轴的结构设计
轴颈设计 轴身设计
轴头设计
1、结构简单，制造方便。 间歇操作还是连续操作； 填料和轴之间的摩擦系数要小，以降低摩擦功率的损耗，延长填料的使用寿命。 间歇操作还是连续操作； （4）高温高压条件下使用的填料，要求具有耐高温性能及足够的机械强度。 按强度计算搅拌轴的直径 足够的强度、刚度和韧性 由填料的尺寸和圈数确定 1、结构简单，制造方便。 填料密封允许有一定的泄漏量 平衡型机械密封：K=0. 3、扭转和弯矩联合作用下的强度 3、搅拌效果和搅拌功率的要求 1、结构简单，制造方便。 机械密封有哪几个密封点？分别采用什么密封方式？ 搅拌器可通过哪几种方式与搅拌轴连接？ 推进式搅拌器常用参数（表8-6） 按轴封处允许径向位移验算轴径 （1）填料应富有弹性。 1、结构简单，制造方便。
表（8-13）
填料压盖高度：
h (1 ~ 2)H 33
机械密封
（端面密封）
动、静界面 密封点 径向密封 端面比压
动环和静环 弹簧压紧装置
密封圈
机械密封的分类
按密封面的对 单 双 数端 端 分面 面机 机械 械表密 密 （8-封 封 14）
搅拌桨作用与型式
VS
详细描述
锚式搅拌桨的叶片呈弧形，旋转时产生强 烈的循环流动，使高粘度液体或固液混合 物在釜内充分混合。这种搅拌桨适用于需 要处理高粘度物料或固液混合物的场合。
框式搅拌桨
总结词
框式搅拌桨通过旋转产生轴向流动，适用于 需要促进液体流动和分散的场合。
详细描述
框式搅拌桨的叶片呈矩形或半圆形，旋转时 产生轴向流动，使液体沿轴向推进并在釜内 分散。这种搅拌桨适用于需要促进液体流动 和分散的场合，如固液悬浮、液液分散等。
斜桨式搅拌桨
总结词
斜桨式搅拌桨通过旋转产生径向流动，促进液体在釜内循环。
详细描述
斜桨式搅拌桨的叶片与轴线呈一定角度，旋转时产生径向流动，使液体在釜内循环。这种搅拌桨适用于需要促进 液体循环的场合，如固液悬浮、液液分散等。
锚式搅拌桨
总结词
锚式搅拌桨通过旋转产生强烈的循环流 动，适用于高粘度液体和固液混合物。
设备尺寸和功率限制
槽体尺寸
根据搅拌槽的尺寸，选择合适的 搅拌桨，以确保搅拌效果和避免 过度磨损。
功率限制
根据设备允许的最大功率限制， 选择合适的搅拌桨，以确保安全 运行和节能。
操作条件
温度
根据工艺要求的温度范围， 选择能够在该温度下稳定 运行的搅拌桨。
压力
考虑是否需要在一定压力 下进行搅拌，选择能够承 受相应压力的搅拌桨和密 封结构。
搅拌桨作用与型式
目录
CONTENTS
• 搅拌桨的作用 • 搅拌桨的型式 • 搅拌桨的设计参数 • 搅拌桨的选型依据 • 搅拌桨的应用实例
01 搅拌桨的作用
促进混合
搅拌桨通过旋转或振动等方式，使物料在搅拌容器内产生流动和湍动，从而使不 同物料之间产生摩擦、碰撞和剪切作用，促进物料之间的相互分散和均匀混合。
搅拌浆及搅拌器形式汇总
搅拌浆常规的搅拌形式有锚式、桨式、涡轮式、推进式、框式等，搅拌装置在高径比较大时，可用多层搅拌桨，特殊产品甚至会使用较为复杂的MIG式搅拌。
桨叶部分分类搅拌桨叶的分类，也可以按照桨叶对流体作用所产生的流动型态来分，可将桨叶分成两种类型-轴流式桨叶及径流式桨叶。
所谓轴流式桨叶，是指桨叶的主要排液方向与搅拌轴平行；螺旋推进式桨叶即是一种典型的轴流式桨叶；所谓径流式桨叶，是指桨叶的主要排液方向与搅拌轴垂直。
桨叶特点：1.框式搅拌器：锚式、框式搅拌器属于同一类，统称锚框式搅拌器，该种搅拌器的叶轮桨径对罐径之比较大。
使用于低粘度液体时，锚式叶轮的叶径与罐径比为0.7～0.9，对于高黏度液体则为0.8～0.95.转速通常为10～50r/min。
为了增大搅拌范围和带走罐壁上的残留物或液层，锚框式搅拌器的外廓要接近搅拌罐的内壁，其底部的形状为适应罐底的轮廓也有椭圆、锥形等。
为了增大对高粘度物料的搅拌范围以及提高叶轮的刚性，还常常要在锚式及框式上增加一些立叶和横梁，这样使得锚框式的结构形状出现了多种多样。
锚式、框式使用于低转速一般在60至300rpm之间，这是因为考虑到锚式、框式长度多有3到5米，支撑点位于轴头，搅拌轴强度有限，高速下搅拌轴跳动比较大，特别是搅拌底部晃动幅度很大，甚至会碰到反应釜内壁。
同时结合物料的粘度选取转数，粘度大转速低，粘度小转数适当的高点。
适用的最高黏度为200～300Pa·s。
框式搅拌可分为锚式、椭圆框式、锥底框式、方框式以及锚框式等。
2.锚式搅拌器结构简单，适用于粘度在100Pa·s以下的流体搅拌，当流体粘度在10~100Pa·s时，可在锚式桨中间加一横桨叶，即为框式搅拌器，以增加容器中的混合。
此类搅拌器为慢速型搅拌器，常用于中高粘度液体混合、传热反应等过程。
1. 锚框式（MKS）低速旋转时沿壁面能得到大的剪切力，可防止沉降及壁面附着，底部形状贴合椭圆形罐与中间的底轴承。
搅拌机选型桨叶指南
搅拌机选型桨叶指南首先，在搅拌机桨叶的选型过程中，需要考虑如下几个关键因素：1.搅拌物料的性质：桨叶的选型需要考虑搅拌物料的粘度、密度、流动性等特性。
一般来说，对于粘度较高、流动性较差的物料，需要选择桨叶形状和角度合适的桨叶，以保证搅拌效果和效率。
2.搅拌过程中产生的剪切力：桨叶的设计应考虑搅拌过程中所产生的剪切力。
如果需要高剪切力，可以选择具有高剪切效果的桨叶，如多层螺旋桨；如果需要低剪切力，可以选择具有较小桨叶倾角的桨叶。
3.搅拌机的容量和尺寸：桨叶的选型还需考虑搅拌机的容量和尺寸。
通常情况下，较大容量的搅拌机需要使用较大尺寸的桨叶，以保证搅拌效果和均匀性。
其次，下面介绍几种常见的桨叶类型和其适用的搅拌工艺。
1.螺旋桨：螺旋桨是最常见的桨叶类型之一，其结构简单，适用于大多数搅拌工艺。
螺旋桨可以分为单层螺旋桨、双层螺旋桨和多层螺旋桨。
单层螺旋桨适用于一般的搅拌工艺，双层螺旋桨适用于需要高剪切力的工艺，多层螺旋桨适用于需要较高的搅拌效果和均匀性的工艺。
2.锚桨：锚桨适用于搅拌高粘度和流动性较差的物料，其结构独特，可以有效地将物料从搅拌机的底部向上推送，提高搅拌效果和均匀性。
3.桨叶混合器：桨叶混合器适用于需要快速混合、均匀搅拌的工艺，如化工过程中的反应器搅拌、颜料生产中的颜料搅拌等。
桨叶混合器的桨叶通常呈斜角状，可以有效地提高搅拌效果。
最后，根据以上指南进行桨叶选型后，还需要进行一些试验和调整，以确保选型的桨叶能够满足实际工艺需求。
试验中可以考虑改变桨叶形状、角度、叶片数目等参数，观察搅拌效果和均匀性的变化，进行优化调整。
总之，搅拌机桨叶的选型是一个综合考虑多种因素的过程，需要根据具体的工艺需求进行合理选择。
希望以上指南能够为您的搅拌机桨叶选型提供一些参考。
搅拌选型知识
搅拌叶选型相关知识见《搅拌设备》，主要分径向流和轴向流叶轮两种三叶推进式是最典型的轴流型搅拌器，高排液量，低剪切性能；采用挡板或导流筒则轴向循环更强。
排出性能明显提高，因为它循环能力强，动力消耗低，在低粘度，大容量均相、混合过程中应用最能体现它的优势，在低粘度的液体传热、反应、固液比小时的悬浮、溶解等过程中应用广泛。
可调推进式的桨叶可转动±15°，调整倾角，在试验性的工艺过程中作用很大。
可拆推进式的桨连轮毂分成三辨，组装方便，用在需要拆成小件的场合。
常用介质μ<2000cP，常用运转速度n=100～500rpm，v=3～15m/s，最高转速可达1750rpm，常用规格S/DJ=1或2，DJ/D=0.2～0.5，表面要求抛光处理的必须选用焊接型。
螺杆式搅拌器此类搅拌器为慢速型搅拌器，在层流区操作，液体沿着螺旋面上升或下降形成轴向的上下循环，适用于中高粘度液的混和和传热等过程，螺杆式搅拌直径小，轴向推力大，可偏心放置，桨叶离槽壁的距离<1/20 DJ，槽壁可起挡板作用。
螺杆带上导流筒，轴向流动加强，在导流筒内外形成向下向上的循环。
此时，可取导流筒直径D’=0.7D，DJ/Do=0.95，常用介质粘度μ<105 cP，常用运转速度n=0.5～50rpm，ν<1m/s。
三窄叶旋桨式搅拌器也是常用的旋桨式搅拌器，性能、应用都相似，相对于宽叶旋桨式，它的排出流量小些，输入功率小些，常用介质粘度μ<104cP，常用转速n=60～500rpm，常用尺寸DJ /D=0.2～0.5，B/DJ=0.2，常用左旋，可制成右旋。
斜叶桨式搅拌器此搅拌器桨叶可成24°、45°或60°倾角，有轴向分流、径向分流，流型比平直叶桨式复杂，排出能量比平直桨高，综合效果更好，适用过程相同，因此应用频率比平直叶桨式高，运行条件同平直叶桨式。
六叶开启涡轮式搅拌器本类搅拌器流型为径向流，在有挡板时可自桨叶为界形成上下两个循环流，具有高剪切力和较大的循环能力，其中直叶开启涡轮式剪切力最大，弯叶开启涡轮式剪切力最小，斜叶开启涡轮居中。
