旋流曝气器

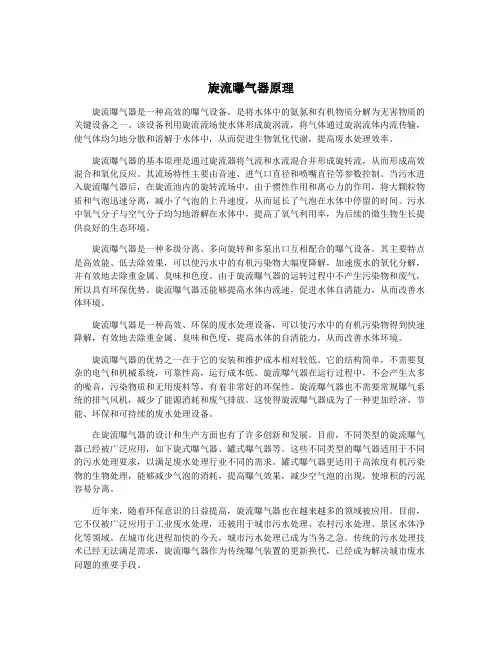

旋流曝气器原理
旋流曝气器原理旋流曝气器是一种高效的曝气设备，是将水体中的氨氮和有机物质分解为无害物质的关键设备之一。
该设备利用旋流流场使水体形成旋涡流，将气体通过旋涡流体内流传输，使气体均匀地分散和溶解于水体中，从而促进生物氧化代谢，提高废水处理效率。
旋流曝气器的基本原理是通过旋流器将气流和水流混合并形成旋转流，从而形成高效混合和氧化反应。
其流场特性主要由音速、进气口直径和喷嘴直径等参数控制。
当污水进入旋流曝气器后，在旋流池内的旋转流场中，由于惯性作用和离心力的作用，将大颗粒物质和气泡迅速分离，减小了气泡的上升速度，从而延长了气泡在水体中停留的时间。
污水中氧气分子与空气分子均匀地溶解在水体中，提高了氧气利用率，为后续的微生物生长提供良好的生态环境。
旋流曝气器是一种多级分离、多向旋转和多泵出口互相配合的曝气设备。
其主要特点是高效能、低去除效果，可以使污水中的有机污染物大幅度降解，加速废水的氧化分解，并有效地去除重金属、臭味和色度。
由于旋流曝气器的运转过程中不产生污染物和废气，所以具有环保优势。
旋流曝气器还能够提高水体内流速，促进水体自清能力，从而改善水体环境。
旋流曝气器是一种高效、环保的废水处理设备，可以使污水中的有机污染物得到快速降解，有效地去除重金属、臭味和色度，提高水体的自清能力，从而改善水体环境。
旋流曝气器的优势之一在于它的安装和维护成本相对较低。
它的结构简单，不需要复杂的电气和机械系统，可靠性高，运行成本低。
旋流曝气器在运行过程中，不会产生太多的噪音，污染物质和无用废料等，有着非常好的环保性。
旋流曝气器也不需要常规曝气系统的排气风机，减少了能源消耗和废气排放。
这使得旋流曝气器成为了一种更加经济、节能、环保和可持续的废水处理设备。
在旋流曝气器的设计和生产方面也有了许多创新和发展。
目前，不同类型的旋流曝气器已经被广泛应用，如下旋式曝气器、罐式曝气器等。
这些不同类型的曝气器适用于不同的污水处理要求，以满足废水处理行业不同的需求。
旋混曝气器原理范文
旋混曝气器原理范文
旋混曝气器是根据旋流现象的原理而设计的。
当液体通过旋流装置时，由于装置内部的导流板和导向叶片的作用，液体会产生旋涡运动，形成强
烈的涡流。
这种旋涡运动可以将气液混合均匀，并增大气体与液体之间的
接触面积，促进溶解氧的传质。
旋混曝气器通常是由一个容器和一个导流装置组成。
容器通常为圆柱形，顶部设有气体进口和液体进口，底部设有气液分离口和气体排放口。
导流装置位于容器内部，它由一组导向叶片和导流板组成。
导向叶片负责
引导液体形成旋涡，而导流板则是为了增加旋涡的强度。
当气体通过气体进口进入容器时，经过导流装置的作用，气体会以旋
涡形式搅拌进入液体中。
同时，废水也通过液体进口注入容器内部，并与
气体进行充分的接触。
液体在导向叶片的引导下形成旋涡运动，气体通过
旋转的液体表面进行混合。
这种旋涡运动不仅将气体和液体充分混合，还
可以形成颗粒的悬移，并增大气液界面的面积。
当气体与液体混合后，容器底部的气液分离器起到分离两者的作用。
气体通过气液分离口排出容器外部，而已经注入废水中的溶解氧则被废水
吸收。
气液分离器通常采用分离隔板或分离网等结构，可以防止气体随着
废水排出。
总结起来，旋混曝气器的原理是通过旋涡运动将气体和液体进行均匀
混合，并增大两者之间的接触面积，从而提高废水中溶解氧的传质效果。
旋混曝气器的特点包括均匀混合、气液接触充分、占地面积小和能耗低等。

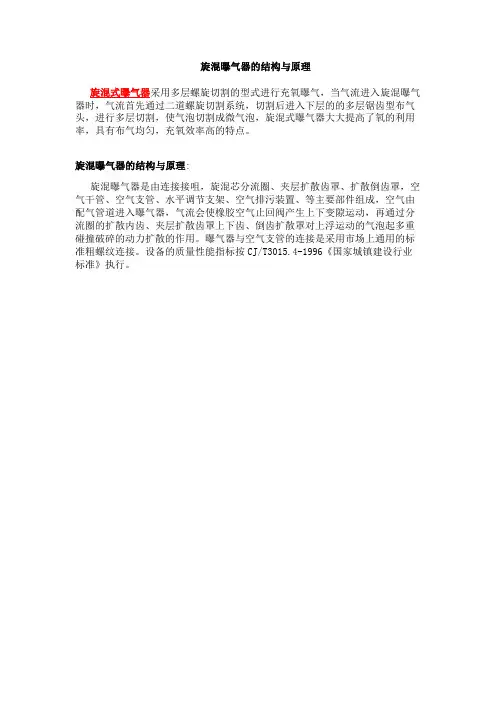

旋混曝气器的结构与原理
旋混曝气器的结构与原理
旋混式曝气器采用多层螺旋切割的型式进行充氧曝气，当气流进入旋混曝气器时，气流首先通过二道螺旋切割系统，切割后进入下层的的多层锯齿型布气头，进行多层切割，使气泡切割成微气泡，旋混式曝气器大大提高了氧的利用率，具有布气均匀，充氧效率高的特点。
旋混曝气器的结构与原理:
旋混曝气器是由连接接咀，旋混芯分流圈、夹层扩散齿罩、扩散倒齿罩，空气干管、空气支管、水平调节支架、空气排污装置、等主要部件组成，空气由配气管道进入曝气器，气流会使橡胶空气止回阀产生上下变隙运动，再通过分流圈的扩散内齿、夹层扩散齿罩上下齿、倒齿扩散罩对上浮运动的气泡起多重碰撞破碎的动力扩散的作用。
曝气器与空气支管的连接是采用市场上通用的标准粗螺纹连接。
设备的质量性能指标按CJ/T3015.4-1996《国家城镇建设行业标准》执行。
旋流曝气器优点
旋流曝气器优点1. 强化水体溶氧旋流曝气器的主要功能就是增加水体的溶氧量，通过将空气强制进入水中，形成大量气泡，强化水体与空气的接触面积，从而促进水中溶氧的吸收和增加。
相比传统的曝气器，旋流曝气器的气泡更小、数量更多，能够更好地将氧气输送到水中，提高水体的氧化还原能力，改善水质，适合于鱼类等水生生物的生长和繁殖。
2. 增强污水处理效率旋流曝气器使用的是旋转流动原理，将水体高速旋转，形成环流，在提高水体溶氧量的同时也能够使水中悬浮物和有机物更加均匀地分散，加速污染物降解，提高处理效率。
此外，与传统曝气器不同的是，旋流曝气器采用了氧化还原反应机理，通过涡轮的作用控制水流的流速和方向，使底部沉淀物和水体能够更充分地接触，增加氧的传递效率和处理效果。
3. 节省能源和维护成本与传统曝气器相比，旋流曝气器使用气量较少，能更节约能源，在减少能源消耗的同时，也减少了维护成本。
旋流曝气器采用全封闭式结构设计，不仅可以有效地减少氧气浪费，还可以减少污水处理过程中的臭气和噪音污染，更加环保。
此外，旋流曝气器的结构简单、运行稳定，保养维护成本也较低，更加经济实用。
4. 减轻运行负担传统曝气器在运行中需要人工依次清理排气孔，否则会导致堵塞，降低处理效率。
而旋流曝气器则可以通过涡轮自行清理气泡排放孔，在运行过程中，不会出现堵塞等问题，减轻了运行负担。
此外，旋流曝气器在运行过程中不会出现对气源的“吸顶”现象，不会受到水质变化的影响，处理效率也比较稳定。
结语旋流曝气器是一种新型曝气器，采用旋转流动原理，能够有效地增加水体溶氧量，提高污水处理效率，节省能源成本，减轻运行负担，非常适用于污水处理厂、鱼类养殖、蓄洪区等场合。
同时，作为一种环保节能型设备，旋流曝气器的应用前景也非常广阔。
旋流剪切曝气器的曝气原理
旋流剪切曝气器的曝气原理旋流剪切曝气器不仅起到传递氧气进入废水的效果，一起起到强力搅拌效果使污泥中的微生物在废水中呈悬浮循环状况，这样废水中的有机物、氧气与微生物能充沛进行传质和反应，促进了微生物的分化效果，削减了污泥产生，相应削减污泥处理本钱和药剂运用费用，下降污泥处理费用。
旋流剪切曝气器主要由外筒、进气管、倒流板、楔形构造物四部分组成，整体采用尼龙66+玻璃纤维(PA66+GF)材料加工制作而成，具有超强的力学性能和耐腐蚀性能。
该装置安装方便，而且支持在线安装，无需用户清理池子或停产；与此同时，该装置还具有溶氧效率高、压损小、搅拌力强、不堵塞、池底无淤泥堆积、免维护、可间歇运行、寿命长等绝对优势。
旋流剪切曝气器曝气原理：曝气是指通过曝气系统充氧作用，空气中的氧被强制转移到泥水混合液中的过程，并使混合液处于悬浮状态，加强池内溶解氧和有机物、微生物的接触，在有充足溶解氧的条件下，池内微生物对污水中有机物产生氧化分解作用。
曝气效果主要通过氧的利用率和氧转移速率两个参数来反映，同时也是曝气设备的性能指标。
氧利用率就是参照系统运行条件与设备自身情况优化曝气装置分布，合理使用曝气装置提高氧利用率。
氧转移速率的提高可以通过增加浓度梯度或提高氧气转移系数。
旋流剪切曝气器产品优势：1.综合能耗低、节能25%以上2.无易损部件、寿命长达15年3.无需排水安装、无需池底固定4.不堵塞、池底无淤泥堆积5.叠片凹槽设计、氧利用率高旋流剪切曝气器利用大小蘑菇头的粉碎作用，形成气液混合物的提升、搅拌和充分混合；该曝气头包括进气管、多层切割器、筒体等。
在工作过程中，气体从底部进入，由于气提作用，混合液在筒内、外循环流动，气液上升过程中，在筒内部产生多次切割，形成直径2mm 左右小气泡。
气液充分混合及不断循环对流，增强了氧传递速率和利用率。

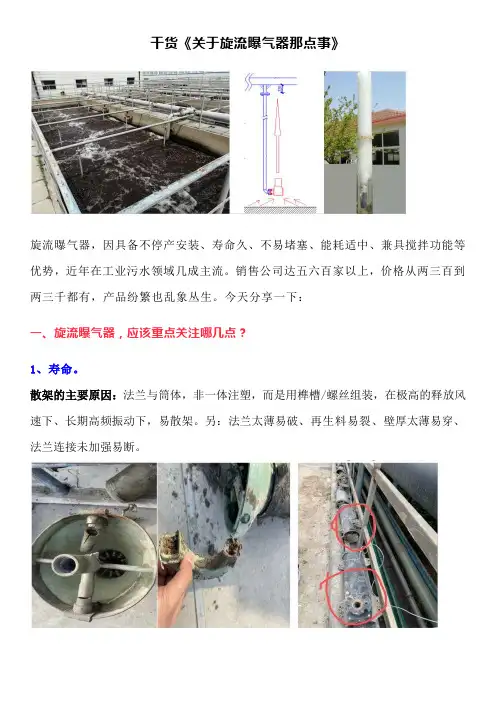

旋流曝气器那点事
干货《关于旋流曝气器那点事》旋流曝气器，因具备不停产安装、寿命久、不易堵塞、能耗适中、兼具搅拌功能等优势，近年在工业污水领域几成主流。
销售公司达五六百家以上，价格从两三百到两三千都有，产品纷繁也乱象丛生。
今天分享一下：一、旋流曝气器，应该重点关注哪几点？1、寿命。
散架的主要原因：法兰与筒体，非一体注塑，而是用榫槽/螺丝组装，在极高的释放风速下、长期高频振动下，易散架。
另：法兰太薄易破、再生料易裂、壁厚太薄易穿、法兰连接未加强易断。
质保金规避不了“产品散架”，建议招标时直接规定“法兰与筒体一体注塑，非组装”。
需要注意：目前大部分双喷嘴旋流曝气器，是榫槽拼装而成，非一体注塑。
2、堵塞周期。
如果污泥浓度较高、水质容易结垢、水中纤维较多，应选择筒体中心通透的旋流曝气器。
筒内间隙太小，容易堵塞。
3、安装费用。
有些型号，两人一天安装数十台。
有些型号，三人一天只能安装六七台。
安装效率差异巨大的原因：型号②不是悬空吊装，是触底吊装。
池底是不平的，竖管尺寸无法提前精确预制，只能现场：竖管先递入池内+标记+递出池+割断+焊接+再递入池+正式安装。
水上作业，晃晃悠悠，空间逼仄，六七米的竖管又长又重，递进递出，又割又焊，一天装不了几台。
4、性能参数（阻力、氧利用率、动力效率）。
风量、温度、水深不相同的检测报告不可用于对比。
因为风量越大、温度越低、水深越深，氧利用率和动力效率会越高。
目前旋流曝气检测机构都不具备恒温检测条件，同一设备不同季节检测结果也不一样。
（检测罐高11米，露天放置，难以控温）。
国家合格标准：氧利用率>17%，阻力<3000pa，动力效率>4。
能耗和氧利用率、阻力都有关。
如何在低阻力下，达到较高的氧利用率，同时不易堵塞，是曝气器的核心技术和难点。
需要注意：设计的单台风量，与检测风量偏差多少？偏差是否会导致阻力、氧利用率不合格？比如：检测风量0.66m³/min，阻力2666Pa已在合格的边缘。
旋流曝气器的相关知识点
旋流曝气器的相关知识点旋流曝气器结构上均为筒式结构，没有活动部件牢固可靠，压缩空气经过曝气器喷嘴高速进入内部，经过改变方向喷出通过内部扰流装置将大气泡破碎为小气泡。
该结构空隙大同样能产生微小气泡，不易堵塞免维护寿命长于微孔曝气。
同时可以满足污水厂不停水改造曝气系统，节省了清池时间和费用，长时间使用可以减少污泥量，降低曝气风机能耗，减轻池底污泥的厌氧状态。
旋流曝气器是应用于好氧曝气池充氧的静止型底曝设备，采用气提原理，当气体进入曝气器后，使曝气器内部混合液密度降低，在曝气器内部形成负压，从而将外部的泥水混合液吸入曝气器的底部，和通入的空气混合。
由于曝气器底部对污泥的抽吸作用，避免了污泥在池底的堆积。
泥水混合液从上部喷出，污泥被气泡带到池子水面后自然下降，形成上下的内循环。
所以每台曝气器的服务面积很大，同时达到了泥水混合曝气充氧的效果。
可提升式旋流曝气器的主要特点：(1)搅拌力强、无淤泥堆积：在整个曝气池中形成强劲的混合搅拌效果，保持活性污泥始终处于悬浮状态，同时也使曝气池底无淤泥堆积。
(2)构造特别、不堵塞：在运行过程中，由于压缩空气的大流量而使得气液混合器不会造成堵塞之困扰。
适用于所有高浓度的废水处理池。
(3)性能稳定：供氧能力不会随使用时间的增加而衰减，一直保持池内稳定的DO值。
压损小、能耗低，节能：非常小的压力损失，相同供风量的前提下，使用风机能耗低。
常年运行不堵塞、溶氧效率无衰减，无淤泥堆积;高效节能(节电25%以上)、单台曝气面积6-10㎡。
(4)无需池底固定安装，维保非常便捷，无需清理池子或停产，可在线安装。
免维护、长寿命：气液混合器没有运动部件，坚固耐用，无需维护，使用寿命10年以上。
(5)压损小、能耗低，节能：非常小的压力损失，相同供风量的前提下，使用风机能耗低。
常年运行不堵塞、溶氧效率无衰减，无淤泥堆积;高效节能(节电25%以上)、单台曝气面积6-10㎡。
(6)免维护、长寿命：气液混合器没有运动部件，坚固耐用，无需维护，使用寿命10年以上。
高效旋流曝气器的原理
高效旋流曝气器的原理
您好,高效旋流曝气器的工作原理可以概括为以下几点:
一、高效旋流曝气器结构
高效旋流曝气器主要由鼓风机、旋流环、曝气头组成。
鼓风机为动力来源,将空气压入旋流环,空气在旋流环内流动形成旋流,旋流进入曝气头,由曝气头均匀分布到水体中。
二、旋流环的作用
旋流环是高效旋流曝气器的关键部件。
当空气进入旋流环时,会被其特殊的轴对称螺旋内壁引导,空气流随之产生螺旋运动,形成强力旋风。
三、旋风曝气的机理
旋流空气进入曝气头后,被分离成多个小气泡排放到水体中。
这些小气泡在旋转运动下,会形成漩涡式的气泡云,漩涡搅动水体,有力提高气液接触面积。
四、高效旋流曝气的优点
1.旋风效应强,可在短时间内快速溶解氧气,提高曝气效率。
2.旋流使气泡长时间水中停留,充分接触水体,增强传氧量。
3.旋转运动可产生搅拌效应,减少dead zone,提高处理效果。
4.气泡细小,减少浮力作用,防止污泥扬失。
5.曝气头设计专业,distribrute气泡更均匀。
6.低维护运转成本,一般长达5-8年不需更换设备。
五、应用领域
高效旋流曝气器广泛应用于各类水处理场景,包括城市污水处理、工业废水处理、河湖修复、养殖增氧等。
旋流曝气可有效提高水体溶解氧,增强生化处理能力,是水处理工艺中的关键工艺装置之一。
综上所述,高效旋流曝气器通过鼓风机提供动力,使空气形成旋风,经曝气头将微小气泡均匀打入水体,依靠旋转气泡强力搅动的高效气液接触方式,实现提升水体溶解氧、增强水处理效果的目的,是微气泡曝气技术的重要代表,在水处理领域应用广泛。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
旋流曝气器
一、产品简介
RF型旋流曝气器（Rotational Flow Aerator）
是我公司在传统螺旋形曝气器的基础上，结合多种
先进结构形式，成功开发的新一代高效螺旋曝气设
备，为我公司专利产品。
RF型曝气器不仅继承了传统旋流曝气器不宜
堵塞的优点，而且克服了传统旋流曝气器制作成本
高的缺陷。
集空气和水旋混、多次粉碎、切割于一
体，充分利用了动能，不需额外增加搅拌动力，搅
拌性能好，因此产生的气泡均匀，氧利用率高。
曝
气器筒体属于大孔通道，再配合旋混结构，因此具
有服务面积大、阻力小、运行稳定可靠、不易堵塞、
使用寿命长等优点。
二、产品结构及工作原理
RF型旋流曝气器包括进气管、带螺旋叶片的螺旋器、以及内部具有通道的曝气筒体，筒体上部交错排布着第一切割器和第二切割器。
旋流曝气器采用ABS注塑成型，安装方便，防腐能力强。
工作时，位于旋流曝气器底部的空气入口，在曝气时气流以很高的速度上升，带动周围的泥水混合物一起上升，经过螺旋器、第一切割器、第二切割器的层层分割，气泡被切割为小气泡，且与周围的泥水混合物充分混合，增加了氧气的传质速率和氧利用率。
三、产品特征
1、适用范围广：可用于市政、工业等各种废水，特别适合于造纸、化工、石油、
煤炭类行业。
2、氧转移效率高：空气和水旋混，多次粉碎、切割混合，氧利用率可达20-25%。
3、服务面积大：曝气器筒体属大孔通道，再配合旋混结构，服务面积可达5-7m2/
个。
4、整体注塑，一次成形，坚固耐用，使用寿命可达10年以上。
5、运行成本低，较散流曝气器节省25%以上的电能。
6、大孔通道曝气器，无堵塞，可间歇运行。
7、运行时产生强大搅动，水流强力循环遍布水池，池底无淤泥堆积。
北京普世圣华科技有限公司。
