U盘-WinHex数据恢复使用教程
Winhex手工恢复U盘乱码数据一例
Winhex手工恢复U盘乱码数据一例核心提示：U盘连接电脑后无法打开，拔插一次后可以打开，但目录变成乱码（如图1）。
这是根目录受损的典型故障。
往往是由于病毒的破坏或者干扰造成读写错误所致，具体破坏的程度和方式比较复杂。
本案例显然是u盘感染了一种带有自动运行功能的病毒。
乱码的文件夹无法打开U盘连接电脑后无法打开，拔插一次后可以打开，但目录变成乱码（如图1）。
这是根目录受损的典型故障。
往往是由于病毒的破坏或者干扰造成读写错误所致，具体破坏的程度和方式比较复杂。
本案例显然是u盘感染了一种带有自动运行功能的病毒。
乱码的文件夹无法打开。
U盘里的一些重要数据丢失。
由于重要数据装在文件夹里面，所以可以用winhex手工重建根目录文件夹的方法来找回丢失的重要数据（当然没有百分之百的把握）。
图1为了避免u盘长时间工作有可能导致硬件损坏的风险，以及数据受到二次破坏的风险，先用Winhex制作u盘的镜像文件，然后对镜像文件进行数据恢复操作。
启动绿色版ha_WinHex14.1SR-6。
点“工具－打开磁盘”，在对话框中选择“逻辑磁盘”中的u盘盘符，或者“物理磁盘”中的u盘名称（本人选择后者），打开u盘。
点“文件－创建磁盘镜像”，在打开的对话框中选择镜像文件保存的路径，点选“raw镜像”（如图2），然后“确定”，几分钟后镜像文件创建完毕，关闭软件或关闭软件中打开的u盘，就可以把u盘退出来并拔掉。
图2怎样在winhex中使用镜像文件恢复数据呢？在winhex中点“文件－打开”，找到保存在电脑中的影像文件打开即可。
接下来这步操作非常关键，点“专业工具－设置镜像文件为磁盘”，这时打开的镜像文件就变成了与直接打开u盘的界面一摸一样了，操作起来与直接操作u 盘没有什么区别（如图3，由于镜像文件是“物理磁盘”，需要双击“分区1”才会进入图3界面，如果镜像文件是“逻辑磁盘”可以直接看到图3的分区界面）。
图3点击“offset”行右端的“访问”功能下拉菜单（黑三角），点选“根目录”，主界面跳到根目录的第一扇区（如图4，每个扇区有半透明横线隔开）。

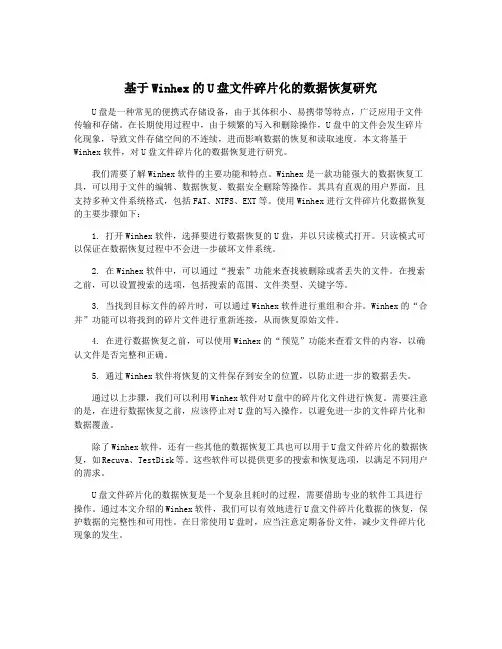

基于Winhex的U盘文件碎片化的数据恢复研究
基于Winhex的U盘文件碎片化的数据恢复研究U盘是一种常见的便携式存储设备，由于其体积小、易携带等特点，广泛应用于文件传输和存储。
在长期使用过程中，由于频繁的写入和删除操作，U盘中的文件会发生碎片化现象，导致文件存储空间的不连续，进而影响数据的恢复和读取速度。
本文将基于Winhex软件，对U盘文件碎片化的数据恢复进行研究。
我们需要了解Winhex软件的主要功能和特点。
Winhex是一款功能强大的数据恢复工具，可以用于文件的编辑、数据恢复、数据安全删除等操作。
其具有直观的用户界面，且支持多种文件系统格式，包括FAT、NTFS、EXT等。
使用Winhex进行文件碎片化数据恢复的主要步骤如下：1. 打开Winhex软件，选择要进行数据恢复的U盘，并以只读模式打开。
只读模式可以保证在数据恢复过程中不会进一步破坏文件系统。
2. 在Winhex软件中，可以通过“搜索”功能来查找被删除或者丢失的文件。
在搜索之前，可以设置搜索的选项，包括搜索的范围、文件类型、关键字等。
3. 当找到目标文件的碎片时，可以通过Winhex软件进行重组和合并。
Winhex的“合并”功能可以将找到的碎片文件进行重新连接，从而恢复原始文件。
4. 在进行数据恢复之前，可以使用Winhex的“预览”功能来查看文件的内容，以确认文件是否完整和正确。
5. 通过Winhex软件将恢复的文件保存到安全的位置，以防止进一步的数据丢失。
通过以上步骤，我们可以利用Winhex软件对U盘中的碎片化文件进行恢复。
需要注意的是，在进行数据恢复之前，应该停止对U盘的写入操作，以避免进一步的文件碎片化和数据覆盖。
除了Winhex软件，还有一些其他的数据恢复工具也可以用于U盘文件碎片化的数据恢复，如Recuva、TestDisk等。
这些软件可以提供更多的搜索和恢复选项，以满足不同用户的需求。
U盘文件碎片化的数据恢复是一个复杂且耗时的过程，需要借助专业的软件工具进行操作。

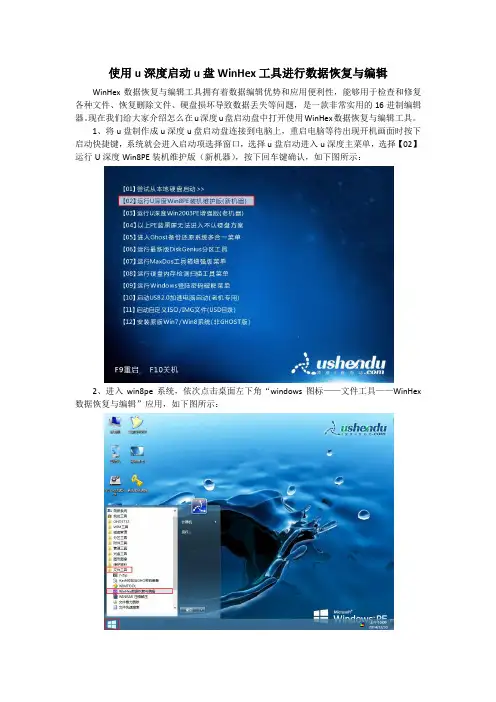

使用u深度启动u盘WinHex工具进行数据恢复与编辑
使用u深度启动u盘WinHex工具进行数据恢复与编辑
WinHex数据恢复与编辑工具拥有着数据编辑优势和应用便利性，能够用于检查和修复各种文件、恢复删除文件、硬盘损坏导致数据丢失等问题，是一款非常实用的16进制编辑器。
现在我们给大家介绍怎么在u深度u盘启动盘中打开使用WinHex数据恢复与编辑工具。
1、将u盘制作成u深度u盘启动盘连接到电脑上，重启电脑等待出现开机画面时按下启动快捷键，系统就会进入启动项选择窗口，选择u盘启动进入u深度主菜单，选择【02】运行U深度Win8PE装机维护版（新机器），按下回车键确认，如下图所示：
2、进入win8pe系统，依次点击桌面左下角“windows图标——文件工具——WinHex 数据恢复与编辑”应用，如下图所示：
3、打开winhex工具后，点击左上方“文件”按钮，可以在弹出的选项列表新建文件，还能执行其他操作，如下图所示：
4、选取新建时，将会弹出新文件属性设置窗口，还有Bytes、KB、MB、GB四种单位，设置完参数即可按下“确定”按钮，如下图所示：
5、完成16进制编辑工具操作后，可以按下“文件——另存为”进行保存文件，如下图所示：
6、如果未保存文件就关闭工具，将会弹出提示窗口，需要保存点击“是”，无需保存按下“否”选项，如下图所示：
以上关于WinHex数据恢复与编辑工具基本使用方法介绍到此，有需要借助Winhex16进制编辑器进行操作的用户，无需另外进行下载，直接通过u深度u盘启动盘中自带的WinHex数据恢复与编辑工具进行各项操作。
《WinHex》找回闪存盘的丢失数据 winhex数据恢复案例
《WinHex》找回闪存盘的失意数据 winhex数据恢复案例2009-11-03 17:59前几天，一个朋友的重要文稿不见了，系统提示存放文件的U盘没有格式化，所以不能读出任何有效的文件，情急之下只得请我出马。
下面就给大家说说笔者从U盘上找回丢失文件的过程。
小知识：删除的文件为什么可以恢复？存储一个文件的时候，操作系统首先在记录所有空间使用情况的文件分配表(FAT)中找到足够容纳文件的空间，然后把文件内容写到相对应的硬盘扇区上，并在文件分配表中标出该空间已经被占用。
删除文件的时候，一般并不对文件所占用的扇区进行操作，而仅仅是在文件分配表中指明哪些空间可以分配给别的文件使用。
这个时候，被删除文件的实际内容仍然存在，可以被恢复。
如果删除文件后又创建了新文件，那么被删文件所占用的扇区就有可能被新文件所使用，这时候就无法恢复被删文件的数据了。
所以一旦误删除了文件，就不要再对该文件所在的分区进行写操作了，否则有可能覆盖原有数据，造成文件无法恢复。
小知识：恢复文件的三个阶段1．使用自动化恢复软件恢复软件(如Finaldata或EasyRecovery等)使用很简单，根据向导的指示操作就可以了。
2．手工恢复被删除数据手工恢复的原理是直接在存储设备上寻找被删除文件的关键内容。
这种方法适合恢复有明显特征而且结构简单的文件，如文本文件。
如果文件很大，且分散于磁盘的不同位置，还需要根据文档的内部结构重新组织文档，才能彻底恢复数据。
3．找专业的数据恢复公司备份数据由于数据很重要，所以首先要进行备份，万一出现误操作，还可以把U盘恢复到最初的状态。
这一步很重要，并且U盘容量不大，备份不会占用太大磁盘空间。
进行扇区级别的磁盘数据备份有很多工具，如Ghost、WinHex和DiskExplorer，下面主要介绍WinHex。
WinHex是一个16进制文件编辑工具，可以跳过操作系统的文件系统直接读取磁盘和U盘等设备，从而进行数据恢复。
使用winhex修复优盘的MBR数据
用winhex修复U盘的MBR复习：进制转换；K\M\G的关系；1、MBR界面如下说明：MBR：即主引导记录，位于整个硬盘的0柱面0磁道1扇区，共占用了63个扇区，但是实际上只使用了1个扇区（512字节），所谓的引导区病毒就是把这个扇区的数据搞乱而导致系统无法启动也无法使用。
有一个简单的办法恢复引导扇区记录，在DOS模式下，输入命令：FDISK/MBR这个命令只是用来恢复引导代码，不会引起分区改变，丢失数据，此外，也可以用工具软件，例如DISKGEN，winhex等。
EBR：也叫扩展MBR。
因为主引导记录最多只能描述4个分区，如果一个硬盘上多余4个分区，就要采用扩展MBR的办法。
EBR的结果和MBR事一样的。
注意：1）编辑菜单中的“复制”、“黏贴”、“fill block”（填充块）；2）位置菜单中的“转到偏移”；3）工具菜单中的“打开磁盘”，这里要注意一般打开“物理磁盘”即：physical media2、Winhex软件是按照扇区分隔的，注意每一个扇区会有一个分割线，前446字节为引导代码，可以不看，后64字节为分区信息，每个分区16个字节，共可以表示4个分区（含扩展分区），最后两个字节为“55 AA”，是分区结束标志。
可以有一个简单办法记住分区信息：从55AA开始数，倒数第五行的倒数第二个数开始。
3、从55AA开始数，倒数第五行的倒数第二个数为“80”就意味着这个分区时可以启动的，否则不可以启动。
4、从55AA开始数，倒数第四行的第三个数，是表示分区性质的。
5、从55AA开始数，倒数第四行的倒数第三个数开始有四个数，按照倒的顺序排列，是表示这个分区的大小的，例如：B9 97 6C 03，实际上是：03 6C 97 B9，用“附件”中的“计算器”把他化为十进制，为57448377，这个表示扇区数目，一个扇区是512个字节，所以还要乘以512，即：57448377 X 521=29413569024字节，1G=1073741824字节，所以，29413569024字节=29.4G，也就是说这个分区大小是29.4G。
数据恢复教程用WinHex恢复分区表_高级还原数据
全部修改完毕后点击保存按钮 保存完毕后卸载磁盘 重新加载磁盘 数据已经呈现在您的眼前了 且非常完整 恭喜！ 恭喜！
相关技术请查看（ 恢复服务器数据） 相关技术请查看（用WinHex和R-Studio恢复服务器数据） 和 恢复服务器数据
打开分区 表查看代 码是否正 常？ 现在我们 就主要关 键点讲述。
恢复分区表_还原数据 用WinHex恢复分区表 还原数据 恢复分区表
恢复分区表_还原数据 用WinHex恢复分区表 还原数据 恢复分区表
本部分的代码
是Windows系统的MBR MBR磁盘分区 MBR保留区 可以从其它机器上复制相应Windows的 MBR代码粘贴在本位置 现在我们的目的只有还原数据就可以，没有 必要顾及系统是否能登陆，所以可清除此部分 代码，接着在1B0E处开始到1F0F处，可直接 按图中的代码直接填写即可
恢复分区表_还原数据 用WinHex恢复分区表 还原数据 恢复分区表
此处可在该分区的DBR中找到完全对应代码，也可用下个分区的EBR扇区 位置减去本分区的DBR扇区位置再减去1就可算出本分区占用的扇区总数
在O扇区的此处可直接按图中填写
此处为 扩展分区 代码： 前8字节 8 可按00 00 C1 FF OF FE FF FF 直接填写 后8字节 要计算
恢复分区表_还原数据 用WinHex恢复分区表 还原数据 恢复分区表
恢复分区表_还原数据 用WinHex恢复分区表 还原数据 恢复分区表
打开第二个分区表EBR 查看EBR代码
本部分代码按图直接填写 下一个扩展分区表项
本分区的扇区总数 按前述方法填写
恢复分区表_还原数据 用WinHex恢复分区表 还原数据 恢复分区表
基于Winhex的U盘文件碎片化的数据恢复研究
基于Winhex的U盘文件碎片化的数据恢复研究WinHex是一款强大的十六进制编辑器和磁盘编辑器，拥有数据恢复功能。
在U盘文件碎片化的情况下，可以利用WinHex来恢复文件数据。
U盘文件碎片化指的是文件在存储介质上不连续存放导致的碎片化现象。
当用户在U 盘上删除文件或进行文件修改时，文件在存储介质上被切割成多个碎片。
当需要读取文件时，操作系统需要将这些碎片重新组合成完整的文件。
由于碎片之间可能存在空隙，操作系统的读取效率就会降低，并且可能导致文件损坏。
为了解决文件碎片化问题，可以利用WinHex进行数据恢复。
打开WinHex并选择磁盘编辑器模式。
然后，选择需要恢复的U盘，并点击打开。
在WinHex中，可以通过“搜索”功能找到文件的头部和尾部信息。
由于文件是连续存储的，因此可以通过头部信息找到文件开始的位置，通过尾部信息找到文件结束的位置。
在找到文件的开始和结束位置后，可以使用WinHex的“导出”功能将文件数据导出到本地磁盘。
通过导出文件数据，可以将文件的碎片重新组合成完整的文件。
由于文件碎片化可能导致数据丢失或损坏，因此在恢复文件之前需要进行数据验证和修复。
在数据恢复过程中，可能会遇到一些困难，例如文件头部和尾部信息可能被覆盖或损坏，无法找到文件的开始和结束位置。
此时，可以通过WinHex的“搜索”功能来搜索文件的关键字或特征码。
通过搜索文件的关键字或特征码，可以找到文件的开始位置并进行数据恢复。
基于WinHex的U盘文件碎片化的数据恢复研究可以通过WinHex的十六进制编辑器和磁盘编辑器功能，找到文件的开始和结束位置，将文件的碎片重新组合成完整的文件，实现数据恢复。
在实际操作中可能会遇到一些困难，需要耐心和经验来解决。
在进行数据恢复之前，建议备份U盘中的数据，并在专业人士的指导和帮助下进行操作。
恢复U盘、闪存卡数据-WinHex方法
在使用U盘或者其他磁盘的时候，会出现磁盘未被格式化的提示框，如果格式化数据就会丢失。
U盘提示未被格式化其实是磁盘的DBR受损所致的，现在只要用一个工具Winhex就能修复不用格式化。
磁盘未被格式化的原因这是因为磁盘的DBR受损，每个磁盘在格式化之后会生成一个DBR和备份DBR，两个都是一样的，当DBR受损时可以用备份的DBR恢复。
DBR 在第0扇区，备份DBR在第6扇区，所以我们要把第6扇区的备份DBR还原到0扇区的DBR，磁盘未被格式化的解决Winhex下载地址：/Soft/W/WinHex.zip首先：打开Winhex，选择工具--打开磁盘，选择要修复的磁盘，双击打开分区，点位置-跳转到扇区，输入6，跳转到6扇区，在C00那里的E右键选择选块起始位置，再跳转到第七扇区，跳转到7扇区后，按键盘的向上键找到55AA，在A那里点右键--选择选块尾部。
然后：点编辑--复制扇区---正常，再跳转到0扇区，点编辑--剪贴板数据---写入，点确定，保存。
U盘提示未被格式化，需要格式化才能看到u盘里面的文件，如果u盘里面有重要的文件，我们可以试着采用上面的方法来解决。
注意：不要按很多网上说的先格式化再恢复，那样风险高，成功率低，恢复后乱码多。
本文中所用到的软件下载winHex下载工具包下载234567891011121314151617最后就是把U盘格式化（小于2G的用FAT格式，大于则用FAT32格式），格式化以后就可以用了，如果不能格式化，可能是U盘坏了，建议量产一下或者直接买新的吧，真的很便宜的。
这下所有的文件都回来了，经过测试和原来一模一样，完美的恢复（最好先杀一下毒）。
设定好恢复的目的地（最好新建一个文件夹），然后点“确定”。
选择能恢复和需要恢复的文件，按住“Ctrl”不放可进行多选，也可以按住“Shift”进行批量选择。
然后在选中的文件上点击鼠标右键，在出现的菜单中选择“恢复/复制”。
注意：文件名前面图标上带“X”或“？”的是以前删除或移动的文件痕迹，是不能恢复的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
WinHex数据恢复使用教程WinHex教程WinHex数据恢复分类：硬恢复和软恢复。
所谓硬恢复就是硬盘出现物理性损伤，比如有盘体坏道、电路板芯片烧毁、盘体异响，等故障，由此所导致的普通用户不容易取出里面数据，那么我们将它修好，同时又保留里面的数据或后来恢复里面的数据，这些都叫数据恢复，只不过这些故障有容易的和困难的之分；所谓软恢复，就是硬盘本身没有物理损伤，而是由于人为或者病毒破坏所造成的数据丢失（比如误格式化，误分区），那么这样的数据恢复就叫软恢复。
这里呢，我们主要介绍软恢复，因为硬恢复还需要购买一些工具设备（比如Pc3000,电烙铁，各种芯片、电路板），而且还需要懂一点点电路基础，我们这里所讲到的所有的知识，涉及面广，层次深，既有数据结构原理，为我们手工准确恢复数据提供依据，又有各种数据恢复软件的使用方法及技巧，为我们快速恢复数据提供便利，而且所有软件均为网上下载，不需要我们投资一分钱。
数据恢复的前提：数据不能被二次破坏、覆盖！关于数码与码制：关于二进制、十六进制、八进制它们之间的转换我不想多说，因为他对我们数据恢复来说帮助不大，而且很容易把我们绕晕。
如果你感兴趣想多了解一些，可以到百度里面去搜一下，这方面资料已经很多了，就不需要我再多说了。
数据恢复我们主要用十六进制编辑器：WinHex （数据恢复首选软件）我们先了解一下数据结构：下面是一个分了三个区的整个硬盘的数据结构MBR，即主引导纪录，位于整个硬盘的0柱面0磁道1扇区，共占用了63个扇区，但实际只使用了1个扇区（512字节）。
在总共512字节的主引导记录中，MBR又可分为三部分：第一部分：引导代码，占用了446个字节；第二部分：分区表，占用了64字节；第三部分：55AA，结束标志，占用了两个字节。
后面我们要说的用WinHex软件来恢复误分区，主要就是恢复第二部分：分区表。
引导代码的作用：就是让硬盘具备可以引导的功能。
如果引导代码丢失，分区表还在，那么这个硬盘作为从盘所有分区数据都还在，只是这个硬盘自己不能够用来启动进系统了。
如果要恢复引导代码，可以用DOS下的命令：FDISK /MBR；这个命令只是用来恢复引导代码，不会引起分区改变，丢失数据。
另外，也可以用工具软件，比如DISKGEN、W INHEX等。
但分区表如果丢失，后果就是整个硬盘一个分区没有，就好象刚买来一个新硬盘没有分过区一样。
是很多病毒喜欢破坏的区域。
EBR，也叫做扩展MBR（Extended MBR）。
因为主引导记录MBR最多只能描述4个分区项，如果想要在一个硬盘上分多于4个区，就要采用扩展MBR的办法。
MBR、EBR是分区产生的。
比如MBR和EBR各都占用63个扇区，C盘占用1435329个扇区……那么数据结构如下表：而每一个分区又由DBR、FAT1、FAT2、DIR、DATA5部分组成：比如C 盘的数据结构：WinHexWinHex是使用最多的一款工具软件，是在Windows下运行的十六进制编辑软件，此软件功能非常强大，有完善的分区管理功能和文件管理功能，能自动分析分区链和文件簇链，能对硬盘进行不同方式不同程度的备份，甚至克隆整个硬盘；它能够编辑任何一种文件类型的二进制内容（用十六进制显示）其磁盘编辑器可以编辑物理磁盘或逻辑磁盘的任意扇区，是手工恢复数据的首选工具软件。
首先要安装WinHex，安装完了就可以启动WinHex了，启动画面如下：首先出现的是启动中心对话框。
这里我们要对磁盘进行操作，就选择“打开磁盘”，出现“编辑磁盘”对话框：在这个对话框里，我们可以选择对单个分区打开，也可以对整个硬盘打开，HD0是我现在正用的西部数据40G系统盘，HD1是我们要分析的硬盘，迈拓2G。
这里我们就选择打开HD1整个硬盘，再点确定.然后我们就看到了WinHex的整个工作界面。
最上面的是菜单栏和工具栏，下面最大的窗口是工作区，现在看到的是硬盘的第一个扇区的内容，以十六进制进行显示，并在右边显示相应的ASCII码，右边是详细资源面板，分为五个部分：状态、容量、当前位置、窗口情况和剪贴板情况。
这些情况对把握整个硬盘的情况非常有帮助。
另外，在其上单击鼠标右键，可以将详细资源面板与窗口对换位置，或关闭资源面板。
（如果关闭了资源面板可以通过“察看”菜单——“显示”命令——“详细资源面板”来打开）。
最下面一栏是非常有用的辅助信息，如当前扇区/总扇区数目……等向下拉拉滚动条，可以看到一个灰色的横杠，每到一个横杠为一个扇区，一个扇区共512字节，每两个数字为一个字节，比如00。
下面我们来分析一下MBR，因为前面我们说过，前446个字节为引导代码，对我们来说没有意义，这里我们只分析分区表中的64个字节。
分区表64个字节，一共可以描述4个分区表项，每一个分区表项可以描述一个主分区或一个扩展分区（比如上面的分区表，第一个分区表项描述主分区C盘，第二个分区表项描述扩展分区，第三第四个分区表项填零未用）每一个分区表项各占16个字节，各字节含义如下：（H表示16进制）此硬盘的第一分区表（即MBR）分析如下：第一个分区表项（C盘）第1字节80：表示此分区为活动分区；第5字节0B：表示分区类型为Fat32；第9、10、11、12字节系统隐含扇区3F 00 00 00：所谓系统隐含扇区就是本分区（C盘）之前已用了的扇区数，这是一个十六进制数，但要注意：真正的隐含扇区数应该反过来填写（比如：隐含扇区数为3E 4D 5A 6F，则反过来就是6F 5A 4D 3E ，这才是实际的隐含扇区数）。
那么，3F 00 00 00反过来写就是00 00 003F，也就是3F，将他转成十进制数我们才能知道实际的隐含扇区数是多大。
这可以使用计算器来算，单击工具栏上的“计算器”按钮，如下图：这样就启动了计算器计算器有两种型号，我们要进行进制转换，就要选择“科学型”比如我们要将十六进制3F转换为十进制，就要先选中“十六进制”，然后输入3F再选中“十进制”，十六进制3F转为十进制等于63。
想一想我们前面所讲的，MBR占用63个扇区，也就是C盘之前已用了的扇区数为63，第64个扇区就是C盘的第一个扇区，但要注意的是，整个硬盘的LBA地址是从零开始的，0~62的扇区为MBR。
第13、14、15、16字节本分区总扇区数(当然，这也就是C盘的大小)：C1 E6 15 00，同样，实际的十六进制数也要反过来才对，也就是00 15 E6 C1，将它转换成十六进制数是1435329。
给你出个题，你知道D盘的EBR在哪个扇区吗？我们一起来算一下，还记得前面数据结构那个表吗？C盘后面不就是D盘的EBR吗？D盘EBR的第一个扇区=MBR+C盘的大小，也就是63+1435329=1435392。
我们来看看对不对，单击工具栏上的“转到扇区”按钮，出现一个“转到扇区”对话框然后输入1435392，再点“确定”，就到了1435392扇区了（你可以使用它再转回到0扇区）这个就是D盘的EBR，也就是D盘的分区表了，怎么知道的呢？因为MBR和EBR的结构是完全一样的，都是占用了63个扇区，但只用了第一个扇区，其余62个扇区填零不用。
第一个扇区前446个字节都为引导代码，后64个字节为分区表，最后2个字节为55AA结束标志。
因为EBR不是活动分区，不需要引导代码，所以前446个字节为零。
还有另一种方法直接找到D盘的EBR，单击“访问”下拉按钮——“分区二”——“分区表”，直接就到1435392扇区.这样，分区表中的第一个分区表项共十六个字节分析完毕，下面我们再来看看第二个分区表项（扩展分区）。
第1字节00：表示非活动分区第5字节05：表示扩展分区第9、10、11、12字节00 E7 15 00：本分区之前的扇区数（扩展分区前面也就是MBR和C盘，好像我们前面算过这个数？）同样，先将它反过来，就是00 15 E7 00 ，再转为十进制是1435392，看来我们前面真的算过这个数。
第13、14、15、16字节40 09 29 00：本分区的总扇区数。
也就是扩展分区的总扇区数。
转为十进制应该是2689344。
想一想，用这个数加上前面的1435392，不正好是整个硬盘的总扇区数4124736吗？这样，如果分区表被破坏，我们只要把这些数值都计算出来并填上，分区表不就恢复了？那么，这里我们为什么不分析第2、3、4字节（本分区的起始磁头号、扇区号、柱面号）和第6、7、8字节（本分区的结束磁头号、扇区号、柱面号）呢？这是因为C/H/S(柱面/磁头/扇区)是老式硬盘的寻址方式，这种寻址方式来管理硬盘效率很低；而现在几乎所有的硬盘都支持LBA(全称是Logic Block Address，即扇区的逻辑块地址)寻址方式，这种管理方式简单高效。
在LBA方式下，系统把所有的物理扇区都统一编号，按照从零到某个最大值排列，这样只用一个序数就确定了一个唯一的物理扇区。
小知识：具体一个硬盘有多少个LBA(扇区)不需要我们去记忆，因为用各种工具软件（如Mhdd WINH EX等）都可以检测到。
我们只要知道个大概就行了：如10G的硬盘大概有2000万个扇区；20G的硬盘大概有4000万个扇区；40G的硬盘大概有8000万个扇区……那么，2G的硬盘大概有400万个扇区。
那么，你可能要问了：如果要恢复分区表，这个起始磁头号、扇区号、柱面号还有结束磁头号、扇区号、柱面号应该怎么填呢？简单得很，在后面恢复分区表的时候我会告诉你，直接填，都不用计算。
还有兴趣来分析一下D盘的EBR吗？其实D盘的EBR和Ｅ盘的EBR我们不分析也罢，因为无非也是分区表，跟MBR的结构是一样的，但却很容易把我们绕晕，又因为EBR一般不容易被破坏，所以我不建议分析EBR。
但如果你一定要分析，那就分析吧。
单击“访问”下拉按钮——“分区二”——“分区表”，直接就到1435392扇区，即D盘的分区表EBR。
第一个分区表项（D盘）：第1个字节00：表示非活动分区第5个字节06：表示FAT16分区第9、10、11、12字节3F 00 00 00：本分区之前已用了的扇区数，也就是EBR的数目，63个。
第13、14、15、16字节C1 E6 15 00：本分区的总扇区数，也就是D盘的扇区数，先反过来排列就是00 15 E6 C1，转为十进制就是1435329。
第二个分区表项（D盘后面的）：第1个字节00：表示非活动分区第5个字节05：表示扩展分区第9、10、11、12字节00 E7 15 00：本分区之前已用了的扇区数，也就是D盘的EBR加D盘总共的大小，63+1435329=1435392第13、14、15、16字节40 22 13 00：本分区的总扇区数，1253952,也就是E盘的大小再加上一个E BR的数目。
