加工中心常用刀柄类型及其使用场合
加工中心刀柄规格
加工中心刀柄规格加工中心的主轴锥孔通常分为两大类，即锥度为7:24 的通用系统和1:10 的HSK 真空系统。
7:24 锥度的通用刀柄锥度为7:24 的通用刀柄通常有五种标准和规格，即NT（传统型）、DIN 69871（德国标准）、IS07388/1 （国际标准）、MAS BT（日本标准）以及ANSI/ASME（美国标准）。
NT 型刀柄德国标准为DIN 2080，是在传统型机床上通过拉杆将刀柄拉紧，国内也称为ST；其它四种刀柄均是在加工中心上通过刀柄尾部的拉钉将刀柄拉紧。
目前国内使用最多的是DIN 69871 型（即JT）和MAS BT 型两种刀柄。
DIN 69871 型的刀柄可以安装在DIN 69871 型和ANSI/ASME 主轴锥孔的机床上，IS0 7388/1 型的刀柄可以安装在DIN69871 型、IS0 7388/1 和ANSI/ASME 主轴锥孔的机床上，所以就通用性而言，IS0 7388/1 型的刀柄是最好的。
（1）DIN 2080 型（简称NT 或ST）DIN 2080 是德国标准，即国际标准ISO 2583 ，是我们通常所说NT 型刀柄，不能用机床的机械手装刀而用手动装刀。
（2）DIN 69871 型（简称JT、DIN、DAT 或DV）DIN 69871 型分两种，即DIN 69871 A/AD 型和DIN 69871 B 型，前者是中心内冷，后者是法兰盘内冷，其它尺寸相同。
（3）ISO 7388/1 型（简称IV 或IT）其刀柄安装尺寸与DIN 69871 型没有区别，但由于ISO 7388/1 型刀柄的D4 值小于DIN 69871型刀柄的D4 值，所以将ISO 7388/1 型刀柄安装在DIN 69871 型锥孔的机床上是没有问题的，但将DIN 69871 型刀柄安装在ISO 7388/1 型机床上则有可能会发生干涉。
（4）MAS BT 型（简称BT）BT 型是日本标准，安装尺寸与DIN 69871、IS0 7388/1 及ANSI 完全不同，不能换用。
常用CNC刀具用途一览表
用来光弧面/光刀/,有效长度80
SUN刀把 类别
CNC常用刀具用途普通一机 览表
规格
机种
用途
D20R10-200L D20R10-160L
刀把
D16R8-150L D12R6-120L D10R5-120L
普通机
用来光弧面,有效长度140光拐角R11以上 用来光弧面,有效长度100光拐角R11以上
用来清角/光刀/光平面,有效长度130光拐角R17以上
用来清角/光刀,有效长度130光拐角R13以上
用来清角/光刀/光平面,有效长度100光拐角R13以上
用来清角/光刀,有效长度130光拐角R10以上
用来清角/光刀,有效长度100光拐角R10以上
普通机
用来清角/光刀,有效长度90,多数加工卡位光拐角R8.5以上 用来光弧面/光刀/开粗小工件,有效长度90
普通机与高 速机通用
用来清角/开粗,有效长度50加工拐角R6.5以上工件 用来清角/开粗,有效长度50加工拐角R5.5以上工件 用来清角/开粗,有效长度35加工拐角R4.5以上工件 用来清角/开粗,有效长度28加工拐角R3.5以上工件 用来清角/开粗,有效长度22加工拐角R3以上工件 用来清角/开粗,有效长度19加工拐角R2.5以上工件 用来清角/开粗,有效长度19加工拐角R1.6以上工件
CNC常用刀具用途一面,有效长度80加工跟部R6.5以上工件
用来光弧面,有效长度50加工跟部R5.5以上工件
用来光弧面,有效长度40加工跟部R4.5以上工件
普通机与高 速机通用
用来光弧面,有效长度35加工跟部R3.5以上工件 用来光弧面,有效长度30 光枕位,加工跟部R3.5以上工件
是一种飞刀,开粗面积较小的深腔,有效长度220,

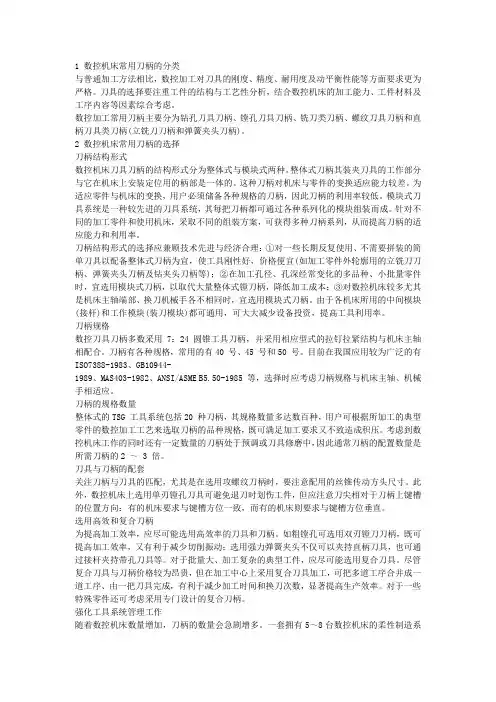

1 数控机床常用刀柄的分类
1 数控机床常用刀柄的分类与普通加工方法相比，数控加工对刀具的刚度、精度、耐用度及动平衡性能等方面要求更为严格。
刀具的选择要注重工件的结构与工艺性分析，结合数控机床的加工能力、工件材料及工序内容等因素综合考虑。
数控加工常用刀柄主要分为钻孔刀具刀柄、镗孔刀具刀柄、铣刀类刀柄、螺纹刀具刀柄和直柄刀具类刀柄(立铣刀刀柄和弹簧夹头刀柄)。
2 数控机床常用刀柄的选择刀柄结构形式数控机床刀具刀柄的结构形式分为整体式与模块式两种。
整体式刀柄其装夹刀具的工作部分与它在机床上安装定位用的柄部是一体的。
这种刀柄对机床与零件的变换适应能力较差。
为适应零件与机床的变换，用户必须储备各种规格的刀柄，因此刀柄的利用率较低。
模块式刀具系统是一种较先进的刀具系统，其每把刀柄都可通过各种系列化的模块组装而成。
针对不同的加工零件和使用机床，采取不同的组装方案，可获得多种刀柄系列，从而提高刀柄的适应能力和利用率。
刀柄结构形式的选择应兼顾技术先进与经济合理：①对一些长期反复使用、不需要拼装的简单刀具以配备整体式刀柄为宜，使工具刚性好，价格便宜(如加工零件外轮廓用的立铣刀刀柄、弹簧夹头刀柄及钻夹头刀柄等)；②在加工孔径、孔深经常变化的多品种、小批量零件时，宜选用模块式刀柄，以取代大量整体式镗刀柄，降低加工成本；③对数控机床较多尤其是机床主轴端部、换刀机械手各不相同时，宜选用模块式刀柄。
由于各机床所用的中间模块(接杆)和工作模块(装刀模块)都可通用，可大大减少设备投资，提高工具利用率。
刀柄规格数控刀具刀柄多数采用7：24 圆锥工具刀柄，并采用相应型式的拉钉拉紧结构与机床主轴相配合。
刀柄有各种规格，常用的有40 号、45 号和50 号。
目前在我国应用较为广泛的有ISO7388-1983、GB10944-1989、MAS403-1982、ANSI/ASME B5.50-1985 等，选择时应考虑刀柄规格与机床主轴、机械手相适应。
刀柄的规格数量整体式的TSG 工具系统包括20 种刀柄，其规格数量多达数百种，用户可根据所加工的典型零件的数控加工工艺来选取刀柄的品种规格，既可满足加工要求又不致造成积压。
加工中心刀柄的种类
加工中心刀柄的种类加工中心刀柄是一种用于夹持刀具的装置，其作用是将刀具固定在加工中心主轴上，确保刀具在加工过程中的稳定性和精度。
刀柄的种类繁多，不同的刀柄适用于不同的加工需求，本文将介绍常见的几种刀柄类型及其特点。
1. 刀杆式刀柄刀杆式刀柄是最常见的一种刀柄类型，其结构简单，安装方便。
刀杆式刀柄通常由刀杆和刀柄头两部分组成。
刀杆是一根圆形或六角形的杆状物，用于连接刀柄头和主轴。
刀柄头则是用于夹持刀具的部分，通常由钢制或铝制材料制成，具有较高的强度和刚性。
刀杆式刀柄适用于大多数加工场合，价格也比较实惠。
2. 面铣刀柄面铣刀柄是一种专门用于面铣切削的刀柄，其特点是刀柄头与刀杆呈90度角，用于夹持平面铣刀。
面铣刀柄通常由钢制或铝制材料制成，具有较高的刚性和稳定性，适用于高精度面铣加工。
3. 圆柱刀柄圆柱刀柄是一种用于夹持圆柱刀具的刀柄，其特点是刀柄头与刀杆呈180度直线，用于夹持铣刀、钻头等圆柱形刀具。
圆柱刀柄的结构简单，适用于大多数加工场合。
4. 锥柄刀柄锥柄刀柄是一种用于夹持锥柄刀具的刀柄，其特点是刀柄头与刀杆呈锥形，用于夹持锥形铣刀、钻头等刀具。
锥柄刀柄的夹持力较强，适用于高速加工和重负荷切削。
5. HSK刀柄HSK刀柄是一种高速刀柄，其结构与传统的刀柄不同。
HSK刀柄采用锥形接口，刀柄头与刀杆之间没有接口，刀柄头直接插入主轴中。
这种结构可以减少刀柄头和刀杆之间的摩擦，提高切削精度和切削效率。
HSK刀柄适用于高速加工和重负荷切削。
6. Capto刀柄Capto刀柄是一种由瑞典公司Sandvik Coromant开发的刀柄，其结构类似于HSK刀柄，但具有更好的刚性和稳定性。
Capto刀柄采用多点接触设计，刀柄头和主轴之间有六个接触点，可以提高夹持力和切削精度。
Capto刀柄适用于高速加工和重负荷切削。
总之，不同类型的刀柄适用于不同的加工需求。
在选择刀柄时，需要考虑切削材料、切削条件、切削精度等因素，以确保刀具的稳定性和加工效率。
加工中心常用刀具参数
加工中心常用刀具参数加工中心是一种用来进行金属材料的数控加工的机床，常用刀具参数是决定加工质量和效率的重要因素之一、以下是一些常用的加工中心刀具参数。
1.刀柄类型：加工中心常用的刀柄类型有普通刀柄、卡盘刀柄和棒料刀柄。
普通刀柄适用于一般的加工需求，卡盘刀柄适用于需要多次换刀的加工，棒料刀柄适用于棒料材料的加工。
2. 刀具直径：刀具直径是指刀具刃部的直径，常用的刀具直径有2mm、4mm、6mm等。
刀具直径的选择要根据加工件的尺寸、加工深度和加工材料的硬度等因素确定。
3.切削长度：切削长度是指刀具的刃部可以进入工件的深度。
切削长度的选择主要根据加工件的尺寸和形状来确定。
4.刀具材料：常用的刀具材料有硬质合金、高速钢和陶瓷等。
硬质合金的刀具具有较高的硬度和耐磨性，适用于加工硬度较高的材料；高速钢的刀具耐热性较好，适用于高速加工；陶瓷刀具具有良好的耐磨性和耐高温性，适用于高精度加工。
5.刀具涂层：刀具涂层可以提高刀具的耐磨性和切削性能。
常用的刀具涂层有涂层碳化物、涂层氮化物和涂层氧化物等。
不同的刀具涂层适用于不同的加工材料和加工工艺。
6.切削速度：切削速度是指刀具在切削过程中切削的线速度。
切削速度的选择要根据加工材料的硬度、刀具的材料和刀具的刃数等因素确定。
7.进给速度：进给速度是指刀具在切削过程中每分钟进给的长度。
进给速度的选择要根据加工材料的硬度、刀具的材料和加工质量要求等因素确定。
8.加工参数：加工参数是指切削深度、切削宽度和进给量等加工过程中的参数。
加工参数的选择要根据加工材料的硬度、刀具的材料和加工质量要求等因素确定。
常用刀具参数的选择要根据具体的加工要求和材料特性等因素来确定，可以通过试刀和实验等方式来确定最佳的刀具参数。
刀具参数的正确选择可以提高加工效率和加工质量，减少加工成本和损耗。
加工中心刀柄
2、1:10锥度刀柄两面定位的特点
优点：
1）、1:10锥度刀柄的结构形式与常用的7:24锥度刀柄不同，它是一种新型的 高速锥型刀柄，在拉紧力作用下，端面定位防上刀柄的轴向窜动，轴向重复定位 精度高达lum：同时端面紧紧贴合，产生很大的静摩擦力，对主轴锥孔受离心 力变大有很好的抑制作用，所以其径向跳动不超过Sumo具有高的轴向及径向 精度。
2、7:24锥度刀柄的特点
优点：
1）＞不自锁，可以实现快速装卸刀具；
2）、刀柄的锥体在拉杆轴向拉力的作用下，紧紧地与主轴的锥面接触。
3）、7：24锥度的刀柄在制造时只要将锥角加工到高精度即可保证连接的精 度，所以成本相应比较低，而且使用可靠。
缺点：
1）、单独的锥面定位。7：24锥度刀柄连接锥度较大，锥柄较长，导致a、换 刀行程长，换刀时间慢；b、刀柄重量增加，机床损耗功率增加。
图2
锥度C= (D-d) /L,如图2。
因此刀柄按锥度也分为7：24和1：10两大类。
(1)
1.7:24锥度刀柄定位原理
7:24锥度刀柄通过长锥面限制X、Y方向的移动及转动，Z方向的移动5个自山 度，通过拉力F与锥面产生的摩擦力限制Z轴的转动（如图3、图4所示），从而实 现刀柄的完全定位，此定位方式刀柄端面与主轴端面有间隙，如盯系列刀柄。
侧固式刀柄的优点：侧固式刀柄的缺点：
刀柄
数控刀具中刀柄的应用知识加工中心的主轴锥孔通常分为两大类，即锥度为7:24的通用系统和1:10的HSK 真空系统。
一、7:24锥度的通用刀柄7:24锥度的通用刀柄锥度为7:24的通用刀柄通常有五种标准和规格，即NT （传统型）、DIN 69871（德国标准）、IS0 7388/1 （国际标准）、MAS BT（日本标准）以及ANSI/ASME（美国标准）。
NT型刀柄德国标准为DIN 2080，是在传统型机床上通过拉杆将刀柄拉紧，国内也称为ST；其它四种刀柄均是在加工中心上通过刀柄尾部的拉钉将刀柄拉紧。
目前国内使用最多的是DIN 69871型（即JT）和MAS BT 型两种刀柄。
DIN 69871型的刀柄可以安装在DIN 69871型和ANSI/ASME主轴锥孔的机床上，IS0 7388/1型的刀柄可以安装在DIN 69871型、IS0 7388/1 和ANSI/ASME主轴锥孔的机床上，所以就通用性而言，IS0 7388/1型的刀柄是最好的。
（1）DIN 2080型（简称NT或ST）DIN 2080是德国标准，即国际标准ISO 2583，是我们通常所说NT型刀柄，不能用机床的机械手装刀而用手动装刀。
（2）DIN 69871型（简称JT、DIN、DAT或DV）DIN 69871 型分两种，即DIN 69871 A/AD型和DIN69871 B型，前者是中心内冷，后者是法兰盘内冷，其它尺寸相同。
（3）ISO 7388/1型（简称IV或IT）其刀柄安装尺寸与DIN 69871 型没有区别但由于ISO 7388/1型刀柄的D4值小于DIN 69871 型刀柄的D4值，所以将ISO 7388/1型刀柄安装在DIN 69871型锥孔的机床上是没有问题的，但将DIN 69871型刀柄安装在ISO 7388/1型机床上则有可能会发生干涉。
（4）MAS BT型（简称BT）BT型是日本标准，安装尺寸与DIN 69871、IS0 7388/1 及ANSI 完全不同，不能换用。
刀柄的规格及应用场合
刀柄的规格及应用场合刀柄作为刀具的重要组成部分，负责连接刀刃和手柄，起到稳固握持、控制刀具运动、传导力量的作用。
它的规格和应用场合与刀具的类型、用途、材质等密切相关。
下面我将详细介绍刀柄的规格和应用场合。
一、刀柄的规格1.长度：刀柄的长度一般根据刀具的类型和使用习惯来确定。
一般来说，宽刃刀柄的长度比较长，窄刃刀柄的长度相对较短。
例如，菜刀、屠刀、砍刀等较大的刀具往往有较长的刀柄，以方便握持并施加力量；而剁刀、刮刀、尖刀等较小的刀具则一般有较短的刀柄，以便于精细操作。
2.直径：刀柄的直径通常根据手的大小和使用习惯来决定。
通常情况下，刀柄的直径与手指一般的粗细相近，以提供舒适的握持感和灵活的操作性。
3.形状：刀柄的形状一般为圆柱形，因为圆柱形刀柄握持起来相对舒适，并且提供了稳固的握持力。
但也有一些刀具的刀柄采用其他形状，如矩形、椭圆形等，以满足特定的使用需求和个人喜好。
4.材质：刀柄的材质需具备良好的强度、刚度和耐久性，以承受较大的压力和力矩。
常用的刀柄材料包括木材、塑料、橡胶、金属等。
不同材质的刀柄在握持感、重量、强度等方面会有所差异，因此需要根据具体的使用场合和个人偏好来选择。
5.重量：刀柄的重量对于握持力和使用感受有一定的影响。
一般来说，刀柄的重量应该与刀具的重心相匹配，以保持平衡，并且要适中，既能提供足够的力量传导和稳定性，又不会给使用者带来过大的负担。
二、刀柄的应用场合1.厨房刀具：在厨房中，刀柄的长度、形状和材质会根据不同的刀具类型和用途来进行选择。
例如，菜刀、切割刀等较大的刀具一般采用较长且宽厚的木柄，以提供稳定的握持感和较大的力量传导面积；而削皮刀、剁刀等较小的刀具则多采用短且细腻的木柄或高强度塑料柄，以方便灵活操作。
2.军用刀具：军用刀具一般需要具备良好的耐用性和强度，以适应严苛的使用环境和作战任务。
刀柄通常采用金属材质，如铝合金、钛合金等，以提供较高的刚性和抗冲击能力，并配备抗滑纹理，以保证在战斗中的安全和稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4、刀柄系统
数控铣床（加工中心）用刀柄系统有三部分组成，即刀柄、拉钉和夹头（或中间模块）。
①数控铣刀通过刀柄与数控铣床（加工中心）主轴连接，其强度、刚性、耐磨性、制造精
度以及夹紧力等对加工有直接的影响。
加工中心常用刀柄类型及其使用场合
5、拉钉
加工中心拉钉（图1-1）的尺寸也已标准化，ISO或GB规定了A型和B型两种形式的拉钉，其中A型拉钉用于不带钢球的拉紧装置，而B型拉钉用于带钢球的拉紧装置。
刀柄及拉钉的具体尺寸可查阅有关标准的规定。
6、弹簧夹头及中间模块
弹簧夹头有两种，即ER弹簧夹头（图1-2a）和KM弹簧夹头（图1-2b）。
其中ER弹簧夹头的夹紧力较小，适用于切削力较小的场合；KM弹簧夹头的夹紧力较大，适用于强力铣削。
a) b)
图1-1 拉钉图1-2 弹簧夹头
a）ER弹簧夹头 b）KM弹簧夹头中间模块（图1-3）是刀柄和道具之间的中间联接装置，通过中间模块的使用，提高了刀柄的通用性能。
例如，镗刀、丝锥与刀柄的联接就经常使用中间模块。
a） b） c）
图1-3 中间模块
a）精镗刀中间模块 b）攻螺纹夹套 c）钻夹头接柄。
