变频器接地故障分析

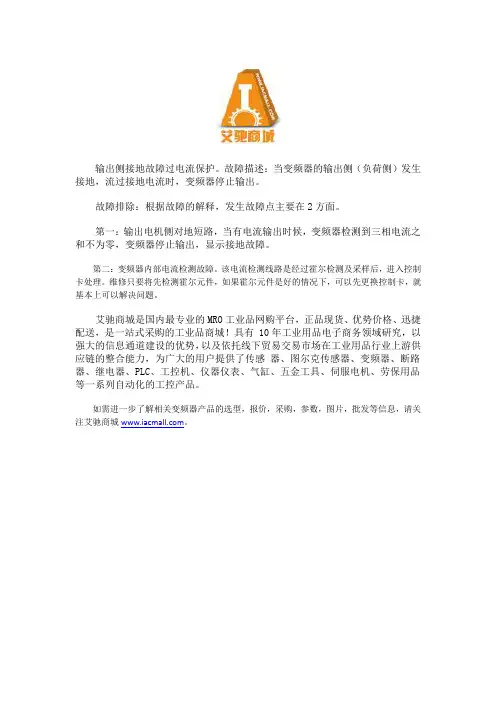

三菱变频器GF故障的原因及处理方法
输出侧接地故障过电流保护。
故障描述：当变频器的输出侧（负荷侧）发生接地，流过接地电流时，变频器停止输出。
故障排除：根据故障的解释，发生故障点主要在2方面。
第一：输出电机侧对地短路，当有电流输出时候，变频器检测到三相电流之和不为零，变频器停止输出，显示接地故障。
第二：变频器内部电流检测故障。
该电流检测线路是经过霍尔检测及采样后，进入控制卡处理。
维修只要将先检测霍尔元件，如果霍尔元件是好的情况下，可以先更换控制卡，就基本上可以解决问题。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有 10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解相关变频器产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。
变频器常见故障及分析
变频器常见故障及分析变频器是一种能够控制电动机转速和扭矩的电力调节设备，它通过改变电源的频率和电压来控制电机的转速和扭矩。
在工业生产中，变频器被广泛应用于各种设备和机械中，如风机、水泵、输送机等。
由于工作环境的特殊性和设备长时间运行的原因，变频器在使用过程中偶尔会出现故障，如果不能及时发现和处理，可能会对生产造成影响。
了解变频器的常见故障及分析方法对于工程师和操作人员来说非常重要。
一、变频器常见故障一：过载故障变频器在工作过程中，如果超出了其额定工作电流范围，就会发生过载故障。
这可能是由于设备负载过大、传动装置出现故障或变频器本身故障引起的。
分析方法：1. 检查设备负载是否过大，确认设备运行参数是否符合变频器额定参数，如果不符，需要调整设备运行参数；2. 检查传动装置是否正常，如皮带是否过紧、轴承是否有损坏等；3. 检查变频器自身散热系统是否正常，是否有风扇堵塞或变频器表面灰尘积累等。
分析方法：1. 检查供电系统是否正常，如变压器是否有故障、电网电压是否稳定等；2. 检查变频器输入端是否接地良好，是否存在绝缘故障，导致电压过高；3. 检查变频器内部是否存在故障，如电压传感器是否损坏、电路板是否烧坏等。
变频器在工作过程中，如果出现瞬时过载，可能会引起变频器报警，停机保护。
分析方法：1. 检查设备启动时的负载情况，如启动过程中负载突然增加，可能导致变频器过载；2. 检查设备启动参数设置是否合理，是否需要对加速时间、动作时间等参数进行调整；3. 检查变频器的响应速度，是否能够适应负载瞬变的要求。
变频器在工作过程中，如果输入电网电压存在严重的不平衡，会导致变频器报警。
总结：通过对变频器常见故障的分析，我们可以发现，变频器故障的原因可能来自于设备本身、供电系统、环境条件等方面。
对于变频器的故障分析，需要综合考虑各个方面的因素，及时发现问题并解决，以确保设备的正常运行。
定期对变频器进行检查和维护，也是预防故障发生的重要措施。
西门子S120变频器堵转和接地故障分析
西门子S120变频器堵转和接地故障分析摘要：由于生产线的生产任务量大，使得该公司使用的西门子SinamicsS120变频器会经常出现故障，初步检测结果定为接地堵转故障。
然后本篇文章立足于多角度、全方位的分析故障产生的具体的原因，在电动机和逆变器间环流等环节解析接地问题，在动机负载和速度反馈环节解析堵转问题，最后将问题解决并提出了一些需要维护的注意事项。
本文对S120变频器控制电机产生的堵转、接地故障进行处理及分析，希望对大家在处理类似问题时能有一定的借鉴意义。
关键词：西门子；S120变频器堵转；接地故障分析1导言某轧线控制系统全套采用西门子公司产品，其冷床区域和编组区域的横移链电机、旋转托盘小车电机共14台，由西门子SinamicsS120控制。
下面以冷床横移链条电机为例进行说明。
横移链条电动机整流部分采用SLM电源模块并联整流器，由1个CU310-2 DP控制单元实现整流控制及逻辑联锁;逆变部分采用直流母线结构，驱动横移链条电动机运转。
该系统自2014年6月投用以来，运行情况良好，未发生过故障。
但2016年3月大修复产后，变频器出现堵转和接地故障而无法运行。
2故障处理横移链条电机在正常带负载运行的条件下，变频器经常会出现一些故障，功率单元过电流、接地故障、堵转故障。
例如故障编号F07900代表驱动电机堵转，故障编号F30021代表功率单元出现接地问题。
此时系统便无法正常工作了，我们必须先解决掉这些故障才能处理其他问题。
2.1接地故障处理接地故障，从信息上分析，是电流变化率太大计算出来的故障信息。
造成变频器接地问题可能是由很多因素造成的，但主要包括电动机和它的动力电缆绝缘问题、电流流经的电路问题以及电流采样模块等几方面。
所以在下面的文章中我们将从这几方面进行主要的探讨。
首先，怀疑是电机和电缆有问题，但多次对电动机以及电缆进行问题的检测，都没有发现问题，不存在短路或对地绝缘低的情况，所以首先排除了由这种因素造成的接地故障。
变频器的控制电路及几种常见故障分析
变频器的控制电路及几种常见故障分析变频器的控制电路及几种常见故障分析1、引言随着变频器在工业生产中日益广泛的应用，了解变频器的结构，主要器件的电气特性和一些常用参数的作用及其常见故障对于实际工作越来越重要。
2、变频器控制电路给异步电动机供电（电压、频率可调）的主电路提供控制信号的网络，称为控制回路，控制电路由频率，电压的运算电路，主电路的电压，电流检测电路，电动机的速度检测电路，将运算电路的控制信号进行放大的驱动电路，以及逆变器和电动机的保护电路等组成。
无速度检测电路为开环控；在控制电路增加了速度检测电路，即增加速度指令，可以对异步电动机的速度进行更精确的闭环控制。
（1）运算电路将外部的速度，转矩等指令同检测电路的电流，电压信号进行比较运算，决定逆变器的输出电压、频率。
（2）电压、电流检测电路为与主回路电位隔离检测电压，电流等。
（3）驱动电路为驱动主电路器件的电路，它与控制电路隔离，控制主电路器件的导通与关断。
（4）I/O电路使变频更好地人机交互，其具有多信号（比如运行多段速度运行等）的输入，还有各种内部参数（比如电流，频率，保护动作驱动等）的输入。
（5）速度检测电路将装在异步电动机轴上的速度检测器（TG、PLG等）的信号设为速度信号，送入运算回路，根据指令和运算可使电动机按指令速度运转。
（6）保护电路检测主电路的电压、电流等。
当发生过载或过电压等异常时，为了防止逆变器和异步电动机损坏，使逆变器停止工作或抑制电压，电流值。
逆变器控制电路中的保护电路，可分为逆变器保护和异步电动机保护两种，保护功能如下：（1）逆变器保护①瞬时过电流保护，用于逆变电流负载侧短路等，流过逆变电器回件的电流达到异常值（超过容许值）时，瞬时停止逆变器运转，切断电流，变流器的输出电流达到异常值，也得同样停止逆变器运转。
②过载保护，逆变器输出电流超过额定值，且持续流通超过规定时间，为防止逆变器器件、电线等损坏，要停止运转，恰当的保护需要反时限特性，采用热继电器或电子热保护，过载是由于负载的GD2（惯性）过大或因负载过大使电动机堵转而产生。
SINAMICS S120变频器的堵转、接地故障分析
SIEMENS S120变频器的堵转、接地故障分析周恩会方华（江苏沙钢集团有限公司钢板总厂江苏张家港 215625）简要：Sinamics S120 是西门子公司推出的全新的集V/F、矢量控制及伺服控制于一体的驱动控制系统，它不仅能控制普通的三相异步电动机，还能控制同步电机、扭矩电机及直线电机。
其强大的定位功能将实现进给轴的绝对、相对定位。
本文对S120控制同步电机产生的堵转、接地复杂故障进行处理及分析，希望对大家处理类似故障时有借鉴意义。
关键词：S120变频器堵转故障磁极定位接地故障换相环流1系统介绍沙钢宽厚板二车间全套采用SIEMNES公司产品，其轧机区域操作侧，传动侧立轧电机、压下电机、立轧侧压电机6台电机分别由两套siemens Sinamics S120控制。
操作侧三台电机整流部分采用SLM两并联整流器，由一台CU320控制器实现整流控制及逻辑连锁，逆变部分采用共用直流母线结构，分别驱动立轧机，轧机压下，立轧操作侧3台电机，其中立轧电机分别由两台Simotion D435控制器一拖二控制，由于立轧电机为交流同步电机，励磁部分由380v 交流电源经380v/220v变压器变压后，由一台西门子6RA70直流传动提供励磁电流，如图1。
立轧主电机参数为：额定功率p=1200kw，额定电压u=600v，额定电流i=1197a，额定频率f=10hz，额定转速n=200r/min图12故障现象2011年9月份，最初立轧机操作侧电机变频器报堵转故障，检查编码器等无问题，更换绝对值编码器接口模块smc30后，故障消失运行一个星期后故障又出现。
更换控制器D443后，一合闸便出现接地故障，报警信息为：a5052、f30021。
3故障处理3.1 接地故障处理3.1.1 绝缘测量首先，怀疑是电机和电缆有问题，从变频器端脱开电机电缆，然后在scout软件cotral panel合闸，变频器可以合闸，不报接地故障。
变频器接地故障检测电路原理

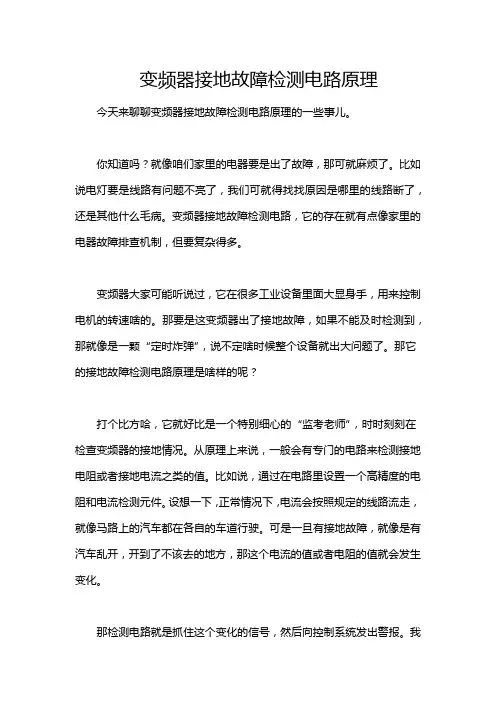

变频器接地故障检测电路原理今天来聊聊变频器接地故障检测电路原理的一些事儿。
